Corona V3: Risoluzione Problemi di Glitch

**mimmos82** · 24-09-13

Originariamente Scritto da X-ray

Timing 4-3 + resistenza da 10ohm sul reset e condensatore da 22pF tra reset e GND

SOLO CON MATRIX V3 QUESTO!

Grazie x-ray, resistenza aggiunta mi manca il condensatore, domani mattina lo vado a comprare...la lunghezza dei cavi rst e post sempre cortissimi?

**X-ray** · 24-09-13

si cortissimi

**mimmos82** · 25-09-13

Posto qualche foto...

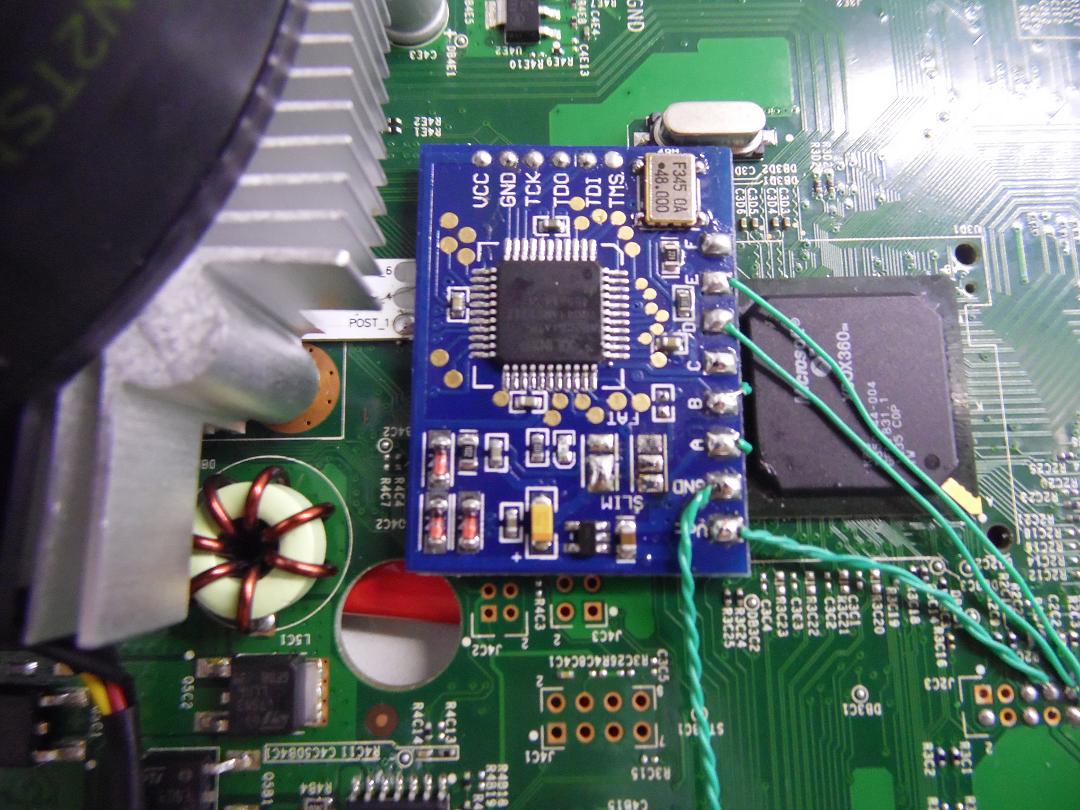

Corona V3: Risoluzione Problemi di Glitch-sam_0707.jpg

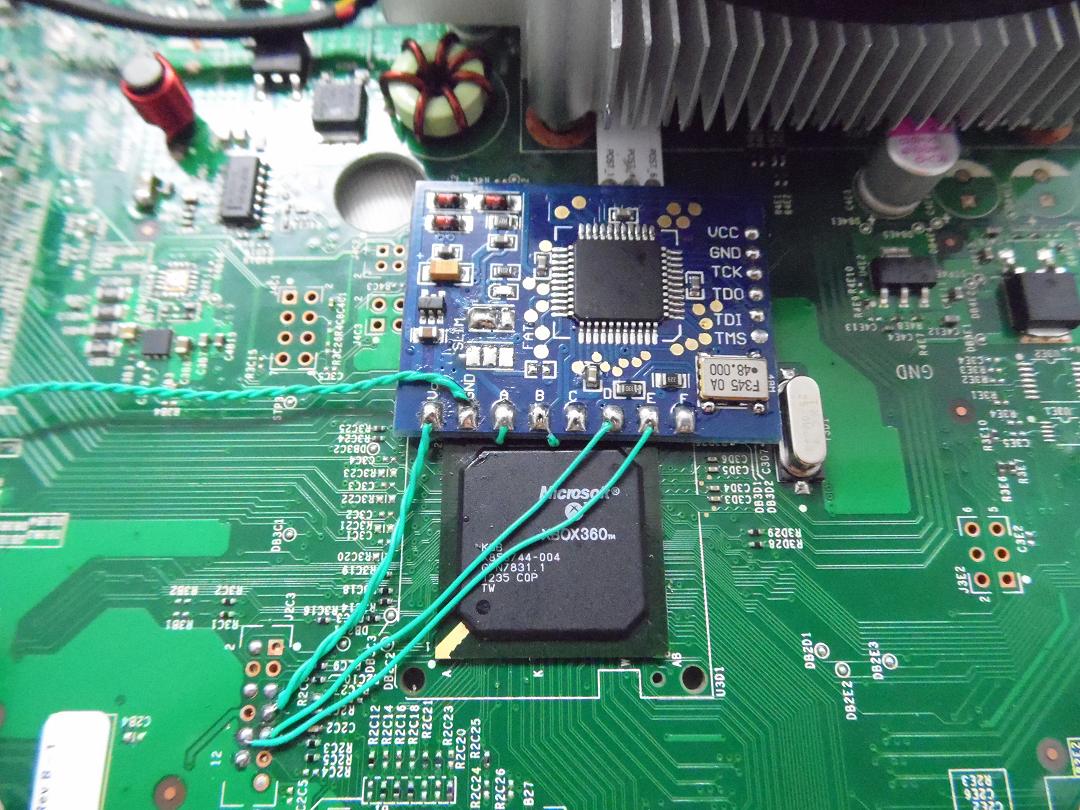

Corona V3: Risoluzione Problemi di Glitch-sam_0714.jpg

qui con la resistenza da 10 ohm

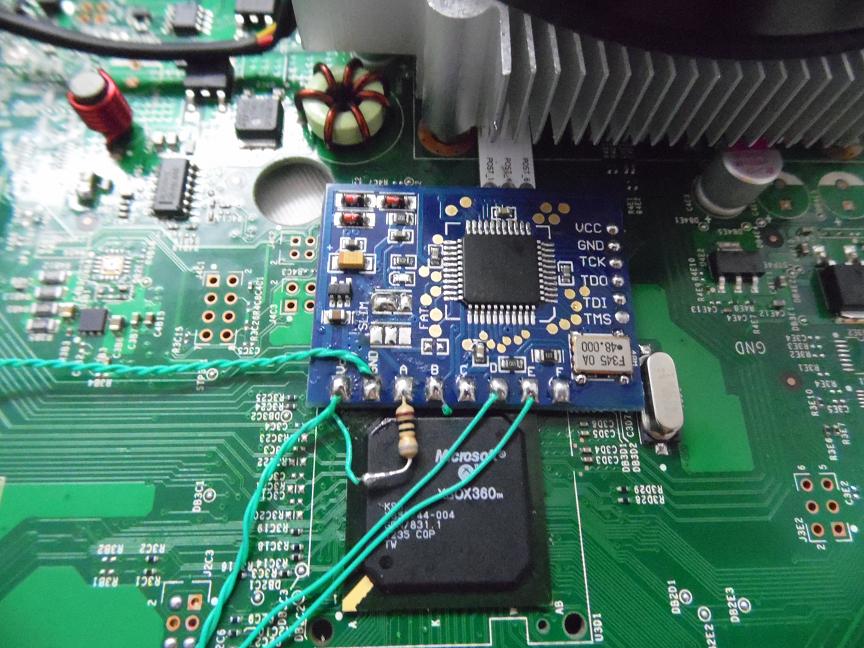

Corona V3: Risoluzione Problemi di Glitch-sam_0715.jpg

Corona V3: Risoluzione Problemi di Glitch-sam_0716.jpg

non ho il condensatore da 22pf, domani li vado a prendere...(da notare che ho tolto il condensatore sopra a B e C)

nonostante questi fix, timings 4-3 (il chip lo flasho con autogg, mi sono sempre trovato bene) ottengo glich infiniti e non ho tempo di riordiare altri chip...voglio risolvere con questo...

**deco.gio** · 25-09-13

sposta quel chip a fine mobo...vicino la nand con i pad rivolti al south
-rst 14 cm
-post quanto basta per arrivare al chip
-nn ponticellare i due pad
- timming 4-3

**mimmos82** · 25-09-13

Originariamente Scritto da deco.gio

sposta quel chip a fine mobo...vicino la nand con i pad rivolti al south
-rst 14 cm
-post quanto basta per arrivare al chip
-nn ponticellare i due pad
- timming 4-3

la resistenza la tolgo?

**guerrierodipace** · 25-09-13

Originariamente Scritto da deco.gio

sposta quel chip a fine mobo...vicino la nand con i pad rivolti al sout

Quoto

inviato dal mio...fermacarte

**mimmos82** · 25-09-13

Originariamente Scritto da guerrierodipace

Quoto

inviato dal mio...fermacarte

spostato ma nulla da fare...oggi prendo i condensatori e vi faccio sapere

**guerrierodipace** · 25-09-13

Originariamente Scritto da mimmos82

spostato ma nulla da fare...oggi prendo i condensatori e vi faccio sapere

Esattamente dove?hai foto?comunque si devi provare con condensatore

inviato dal mio...fermacarte

**X-ray** · 25-09-13

L'importante è tenere i fili lontano dai toroidi

Inviato dal mio GT-I8150 con Tapatalk 2

**mimmos82** · 25-09-13

Originariamente Scritto da guerrierodipace

Esattamente dove?hai foto?comunque si devi provare con condensatore

inviato dal mio...fermacarte

oggi pomeriggio te le posto, il chip l'ho messo affianco alla nand ai margini della scheda madre...
ragazzi cmq stavo stavo pensando di utilizzare il mio DGX 1.0...penso sia più performante che ne dite?
Per oggi devo risolvere, ho il io amico che mi sta rompendo..

**falco1112** · 25-09-13

Non cambiera quasi nulla col condensatore li go provati anche io hai provato con un post lungo 30/40 togliendo la resistenza?

**nexus** · 25-09-13

metti il chip a fianco della nand, e prova rst da 12 cm senza resistenza, e sotto la scheda madre non far toccare i due fili RST e post_out....cerca di allontanarli un pò!
Io faccio sempre così su corona V3/V4 con i cloni sempre nel minuto si avvia!!!rare volte s'incant...

**mimmos82** · 25-09-13

Originariamente Scritto da falco1112

Non cambiera quasi nulla col condensatore li go provati anche io hai provato con un post lungo 30/40 togliendo la resistenza?

provato cavo post 40cm e 30cm sempre con timing 4-3 e senza resistenza ma niente da fare

**mimmos82** · 25-09-13

Originariamente Scritto da nexus

metti il chip a fianco della nand, e prova rst da 12 cm senza resistenza, e sotto la scheda madre non far toccare i due fili RST e post_out....cerca di allontanarli un pò!
Io faccio sempre così su corona V3/V4 con i cloni sempre nel minuto si avvia!!!rare volte s'incant...

chip spostato vicino alla nand, rst 12cm senza resistenza, timings 4-3 cavi rst e post lontani tra loro ma nulla...vorrei postare delle foto ma c...o mi gira tutto storto!!!

**mimmos82** · 25-09-13

ecco le foto

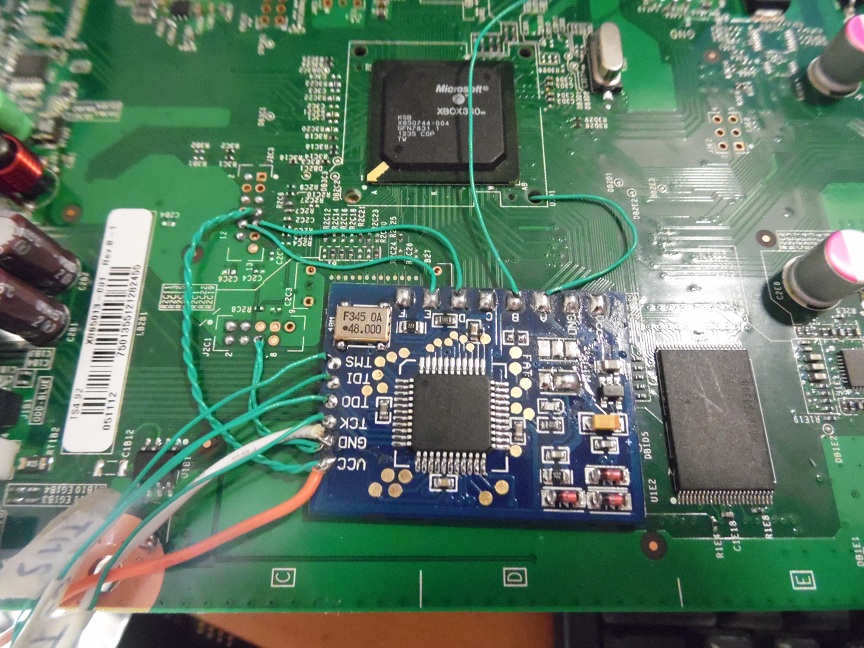

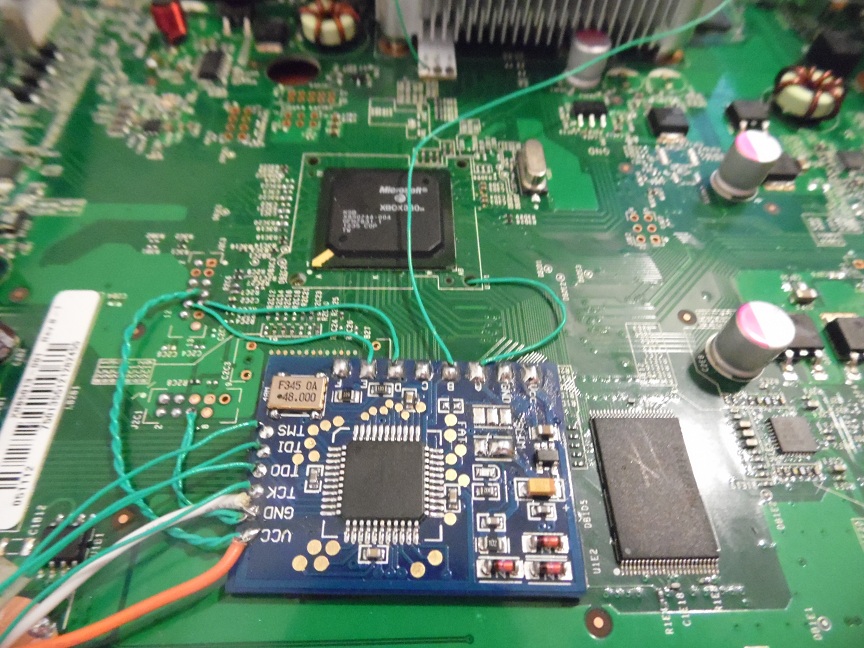

Corona V3: Risoluzione Problemi di Glitch-sam_0717.jpg

Corona V3: Risoluzione Problemi di Glitch-sam_0719.jpg

quei cavi della programmazione li tolgo al momento del glitch per creare meno interferenze possibili

**nexus** · 25-09-13

metti o il 3_2/3_3 questi utilizzo io.... Il post fallo anche lui corto

**guerrierodipace** · 25-09-13

Originariamente Scritto da mimmos82

ecco le foto

Clicca l'immagine per ingrandirla.

Nome: SAM_0717.JPG
Visualizzazioni: 85
Dimensione: 254.1 KB
ID: 13087

Clicca l'immagine per ingrandirla.

Nome: SAM_0719.JPG
Visualizzazioni: 86
Dimensione: 265.2 KB
ID: 13088

quei cavi della programmazione li tolgo al momento del glitch per creare meno interferenze possibili

Prova a metterlo a meta fuori dalla scheda....li non cambia molto oppure sopra la porta video

inviato dal mio...fermacarte

**mimmos82** · 25-09-13

Originariamente Scritto da guerrierodipace

Prova a metterlo a meta fuori dalla scheda....li non cambia molto oppure sopra la porta video

inviato dal mio...fermacarte

sulla porta video ho già provato ma nulla, glitch infiniti...

**deco.gio** · 25-09-13

nn ponticellare nessun pad (ne vedo uno)
in caso nn va' aggiungi il condensatore sulla scritta B
rst 14 cm bollati
post corto..giusto per arrivarci
Usa GND e VCC classici....

**mimmos82** · 25-09-13

Originariamente Scritto da deco.gio

nn ponticellare nessun pad (ne vedo uno)
in caso nn va' aggiungi il condensatore sulla scritta B
rst 14 cm bollati
post corto..giusto per arrivarci
Usa GND e VCC classici....

la posizione lascio questa o seguo il consiglio di guerrierodipace (a metà della scheda madre)? Il condensatore riposiziono quello originale? Timings testo da 3_2 a 4_3 ok?

Provo e posto foto con risultati, grazie infinite!
