zio pippo mi sta facendo riaccendere il sogno :) io ho questa scheda qui! può servire????Citazione:
Originariamente Scritto da ZioPippoSSJ
[url=http://www.ebay.it/itm/190287516150?ssPageName=STRK:MEWNX:IT&_trksid=p398 4.m1497.l2649]eBay Italia - Aste online e shopping a prezzo fisso[/url]
se so come collegarla forse si risolve il tutto!!
La ttl non ha bisogno praticamente nulla per funzionare..massa voltaggio e due connessioni una di trasmissione una di ricezione.
Il tuo monta un max3232 che va a 3 volt, il mio pid monta un ma 232 che va a 5 volt, misura la tensione sul pid e vedi se esce 5v, nel caso o trovi un punto da 3v (a5v se no bruciano e ne ho bruciato un bel pò a conferma ahah) oppure abbassi la tensione o con un regolatore ma forse basta uno zener. colleghi la massa e tx e rx, se non vanno prova a invertirli.
Il pin 4 sul j3 in foto dovrebbero essere i 5v, la massa te la cerchi e ora vedo di capire dove cazzo vanno tx e rx
L'interfaccia che ho TTL ha un chip 3232 e ha un uscita GND TX RX. Ora se io collego questi 3 fili al pid, dovrebbe andare tutto, ma seguendo il tuo PID dove li devo collegare?? Credo che devo saldare anche i 3 fili che collegano le 2 schede...Citazione:
Originariamente Scritto da ZioPippoSSJ
aspetta un attimino zio pippo perchè non ho capito. Io devo controllare se c'è tensione qui?Citazione:
Originariamente Scritto da ZioPippoSSJ

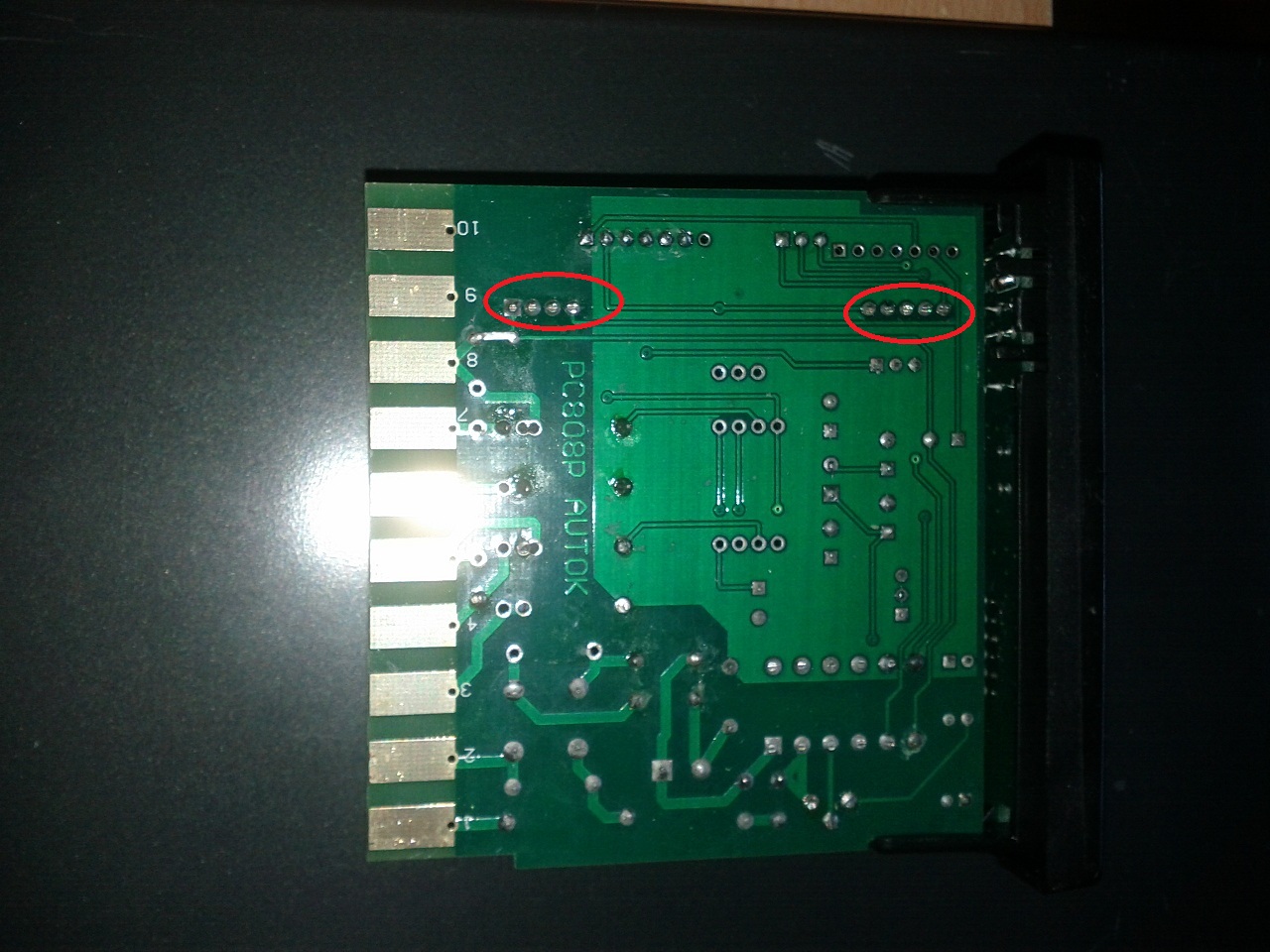

Allegato 4935
Aggiornamento
Sul connettore J3
Pin1 = GND = connettore 8 sulla morsettiera (con fusibile)
Pin2 = Pin2 sul cavo seriale verso pc = connettore 9 sulla morsettiera
Pin3 = Pin7 sul cavo seriale verso pc = connettore 10 sulla morsettiera
Pin4 = VCC
allora ecco cosa ho controllato io:Citazione:
Originariamente Scritto da ZioPippoSSJ

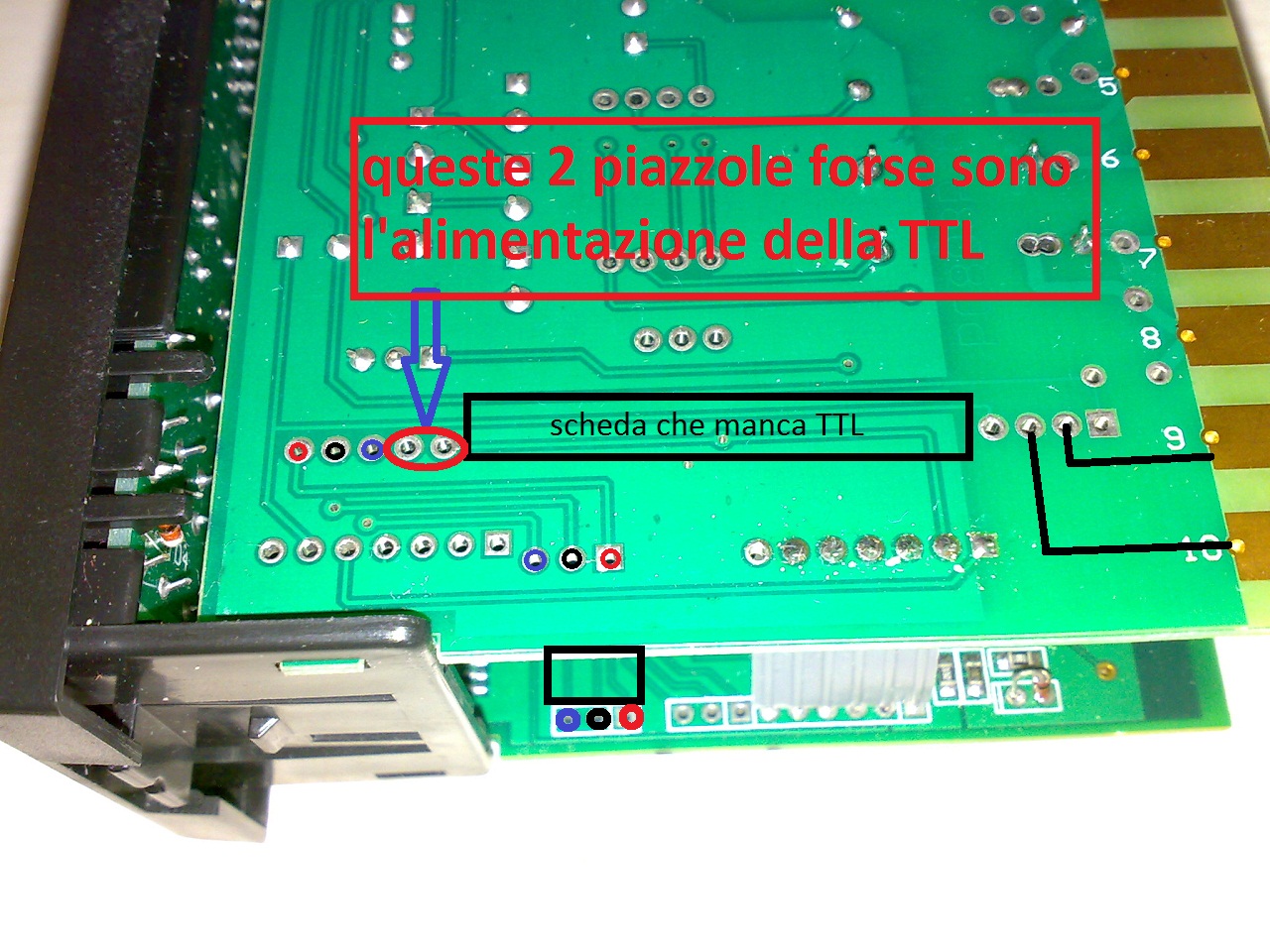

Allegato 4936
i colori delle piazzole solo i collegamenti dei fili dove vanno. Ora io vedo se nelle piazzole che restano vuote, quelle 2 vicine se c'è tensione, perchè l'interfaccia si deve alimentare. Vediamo che succede ora provo :) grazie zio pippo e tutti quanti per l'aiuto, mi state facendo respirare adesso :D
dovresti mettere anche dei condensatori che vanno a massa però
parte la domande in automatico, dove e perchè? :)Citazione:
Originariamente Scritto da Armand
la gnd non è collegata se vedi bene! dove? nelle piazzole vuote...ci sono delle differenze oltre alla ttl tra il tuo controllore e quello di zio pippo
non so se sia un condensatore da usare o un jumper
EDIT
ok ho trovato 5V in quelle 2 piazzole :)

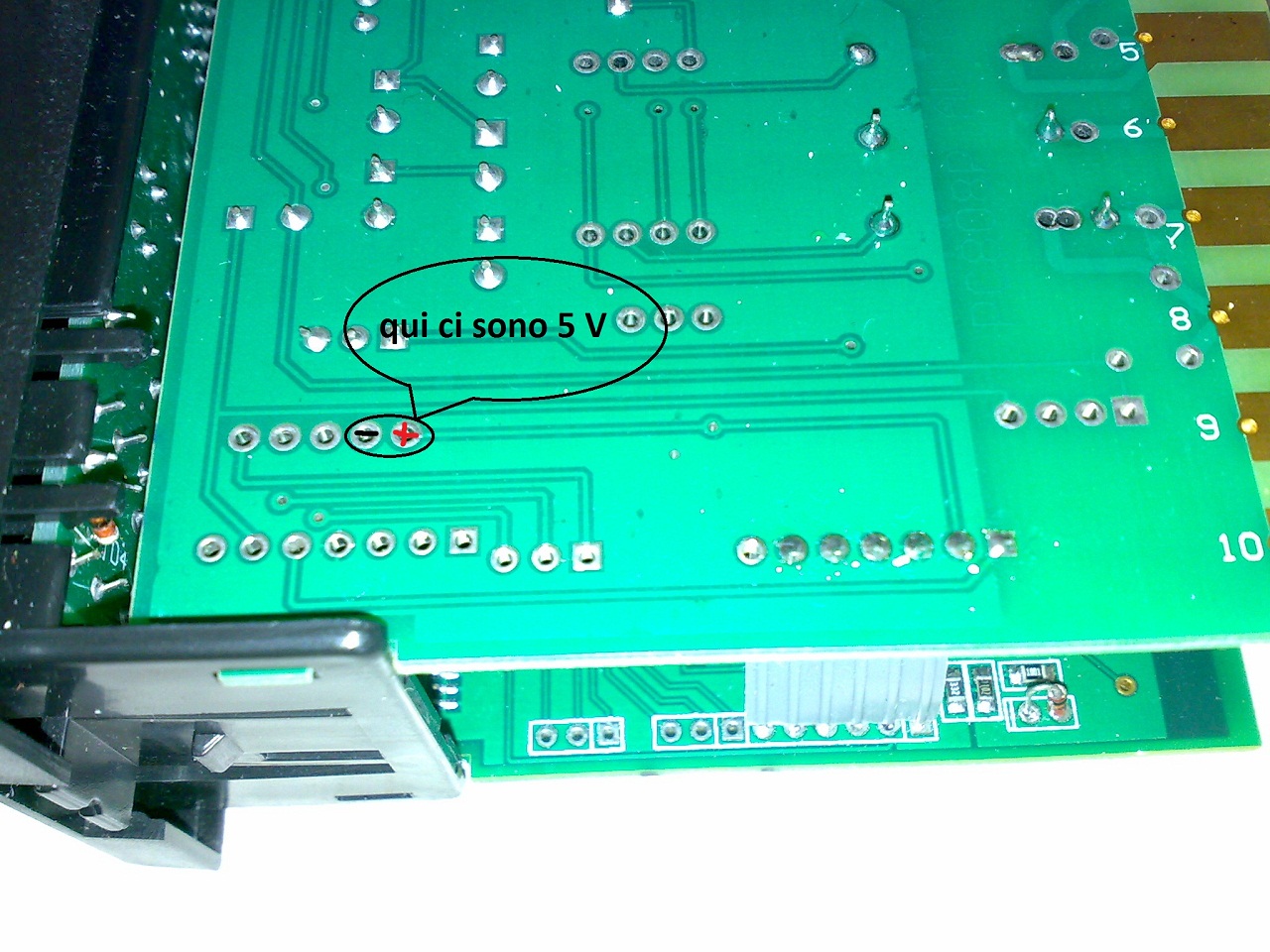

Allegato 4937
Bene ma non sono quelli che alimentano il mio ttl, controlla il post dei pin su j3 ho aggiornato
si il pin 10 che è la GND ovviamente devo fare un filo che va alla mia interfaccia. Cmq credo che si deve mettere al posto di quella scheda, la mia interfaccia, o no? che dite? se non si deve mettere basta solo collegare i fili e fare i vari ponti...Citazione:
Originariamente Scritto da Armand
La 10 gnd da me è ponticellata con un fusibile. Per il resto tx e rx ancora non ho capito dove vanno ma c'è circuiteria "extra" con integrati.. ora reballo una xbox e poi gli ributto un occhio :P
ok grazie mille :)Citazione:
Originariamente Scritto da ZioPippoSSJ
da quello che ho capito io devo fare cosi. Monto l'interfaccia TTL all'ingresso del PID hai connettori 10 9 8. Poi ponticello i fili della scheda dall'altro lato e poi saldo un connettore a 3 fili che porta il segnale sotto la seconda scheda. Ora faccio un disegno per intenderci meglio ;)
Ditemi se fin qui ci siamo tutti? Facciamo piano piano cosi da evitare collegamenti sbagliati ;)

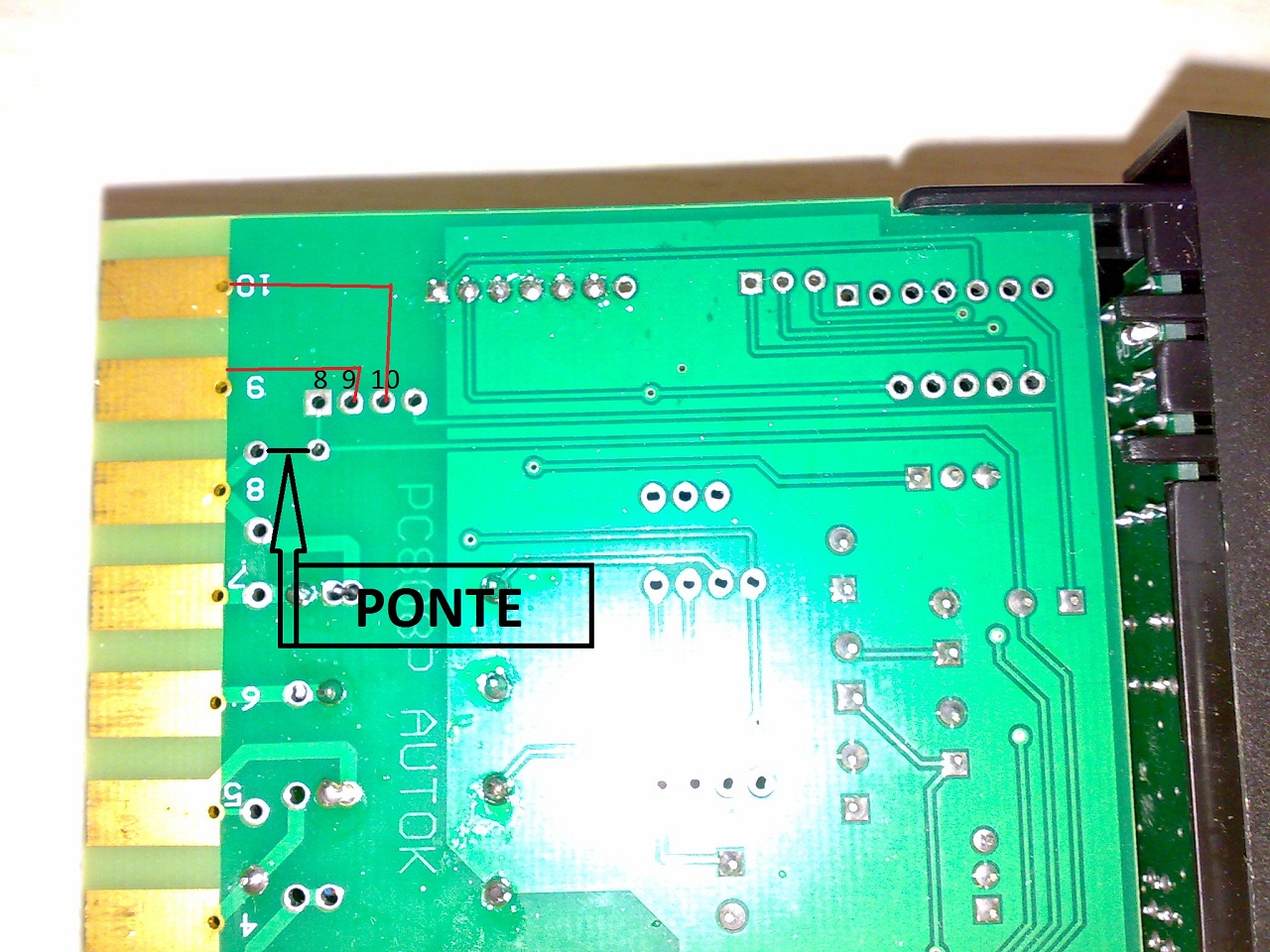

Allegato 4938
appena mi date l'ok continuo il disegno ;)
...hai visto che alla fine qualche anima gentile si trova sempre? Bravo Zio Pippo abbiamo bisogno di persone come te.
Vi seguo con interesse.
Bravi!!!
infatti come già detto mi ha dato una boccata di ossigeno. Mi ero proprio scoraggiato. Speriamo di risolvere :)Citazione:
Originariamente Scritto da SysClinic
ok appena ci sei batti un colpo che continuiamo :) grazie per il tuo preziosissimo aiuto :DCitazione:
Originariamente Scritto da ZioPippoSSJ
salve a tutti ragazzi,oggi il venditore mi ha mandato una mail dicendomi che il pv410 non è programmabile e che puo modificare l'ordine da me effettuato con il pc410 che ovviamente costa di piu...che faccio lo cambio o mantengo il pv410?
e guarda caso proprio questa mattina quando ho parlato con lui! Io se fossi in te prenderei il PC410. Adesso ho il PV410 e forse stiamo riuscendo a sistemare la cosa, ma cantiamo vittoria a lavoro finito. A ovviamente il PC410 costa di più vedi tu....Citazione:
Originariamente Scritto da liberty87
