RAGAZZI NON SONO UN GRANDE?! :D

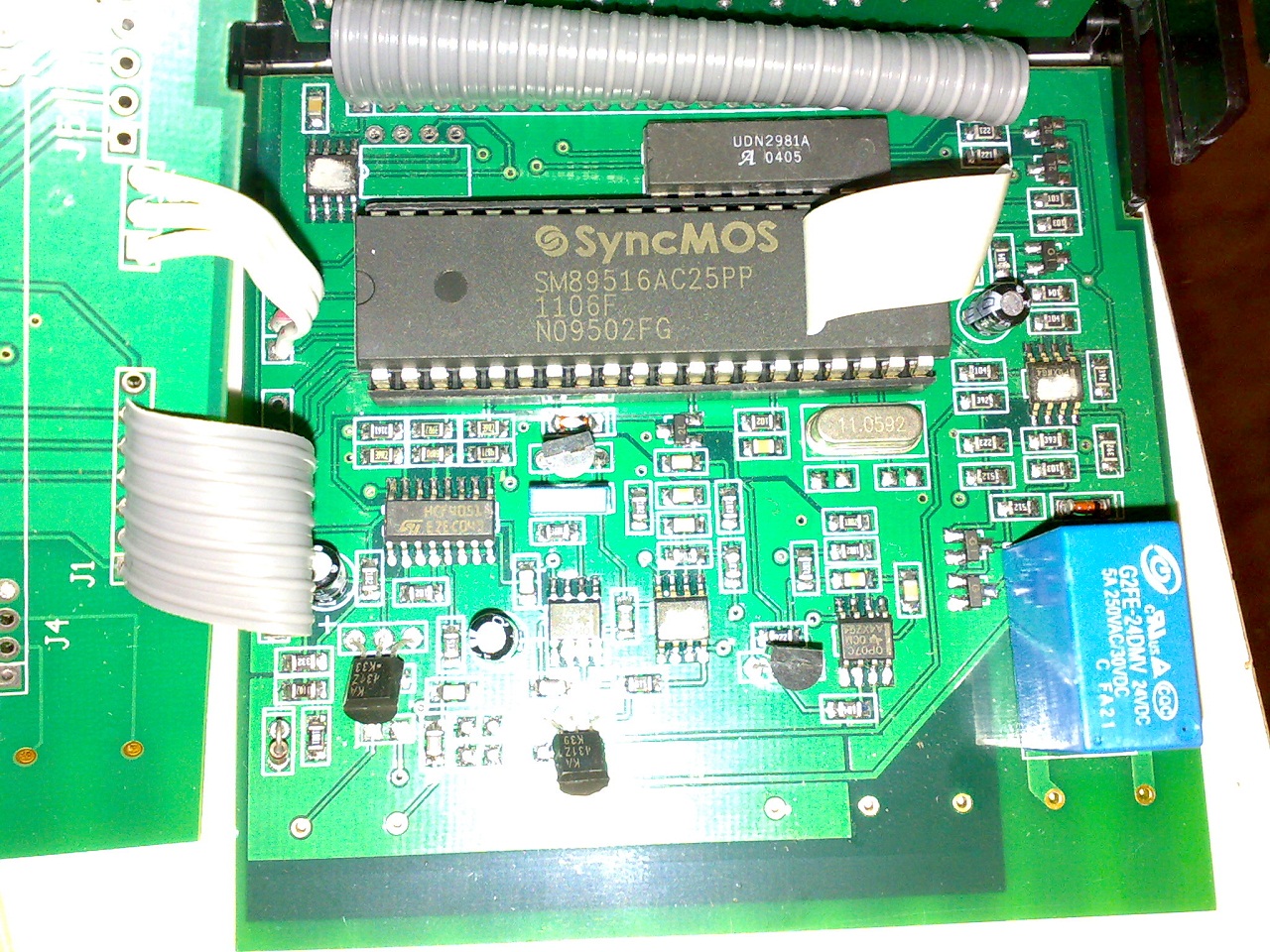

Allegato 4948

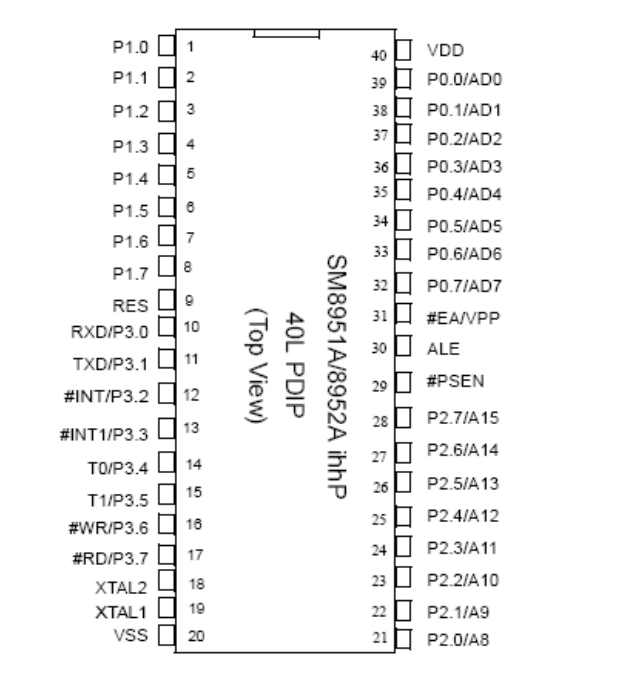

ho trovato il data sheet :D
[url=http://www.alldatasheet.com/view.jsp?Searchword=SM89516AC25PP]SM89516AC25PP datasheet, SM89516AC25PP datasheets, SM89516AC25PP datenblatt, SM89516AC25PP manual, SM89516AC25PP data sheets, SM89516AC25PP pdf - ALLDATASHEET.COM[/url] ora collego tutto e vediamo se funziona :D maroooooo mi prende un infarto a momenti!!!

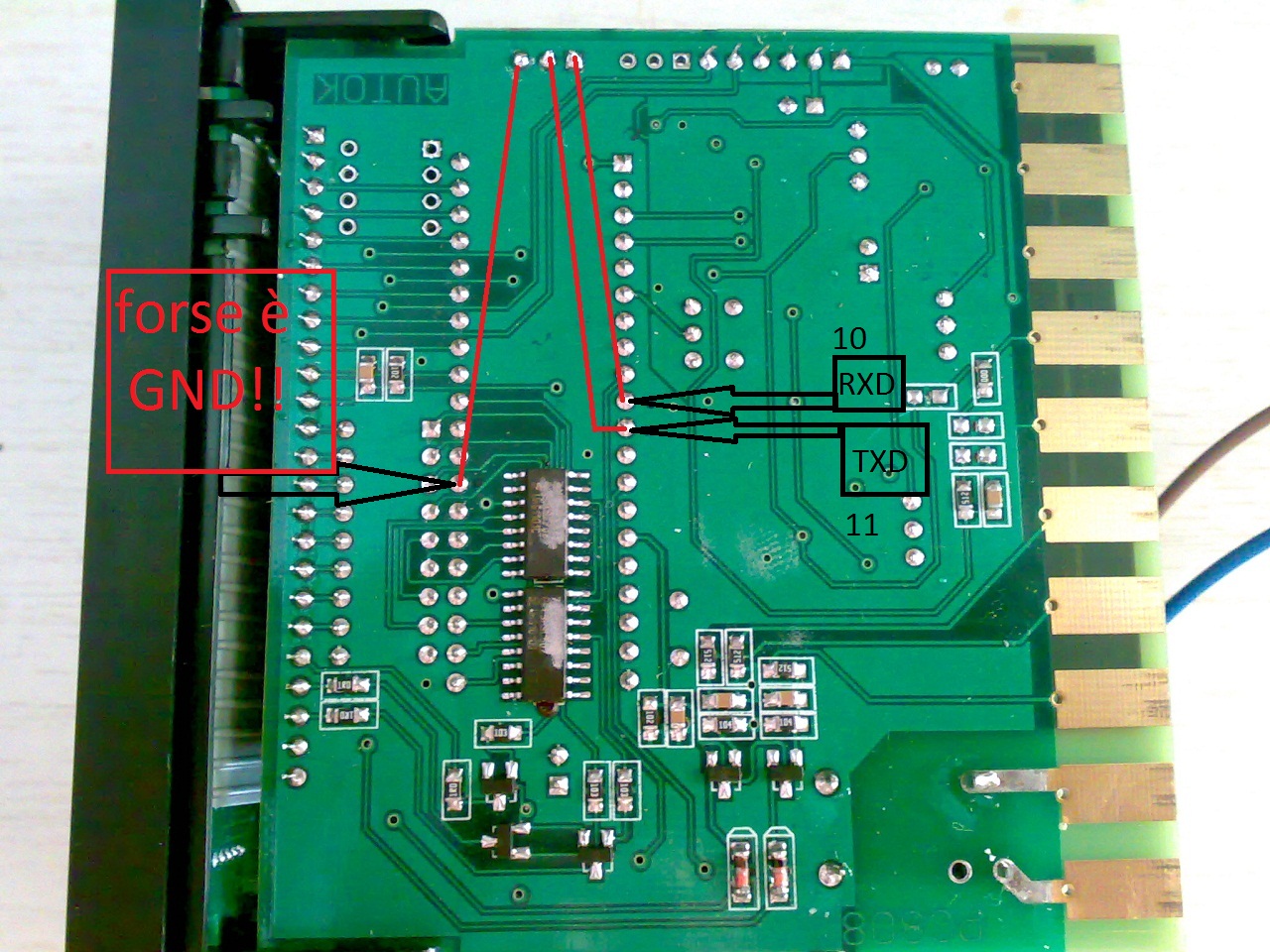

ancora altri aggiornamenti!!! individuato TX e RX. Manca solo la GND!!!!
Allegato 4950
Allegato 4951
ragazzi sto chiedendo al venditore se mi manda un PID nuovo e che non sia il PV410. Anche perchè a questo pid manca una scheda interna. Dovrebbe mandarlo gratis dopo il manicomio che gli ho fatto!! e mi manda un PC410, ad ogni modo ancora non mi ha dato una risposta definitiva e quindi non posso cantare vittoria, ma una cosa è certa, non comprerò mai più da lui, ha perso un cliente e lo sarà con tutti perchè tutti avranno questo problema....sono proprio amareggiato....

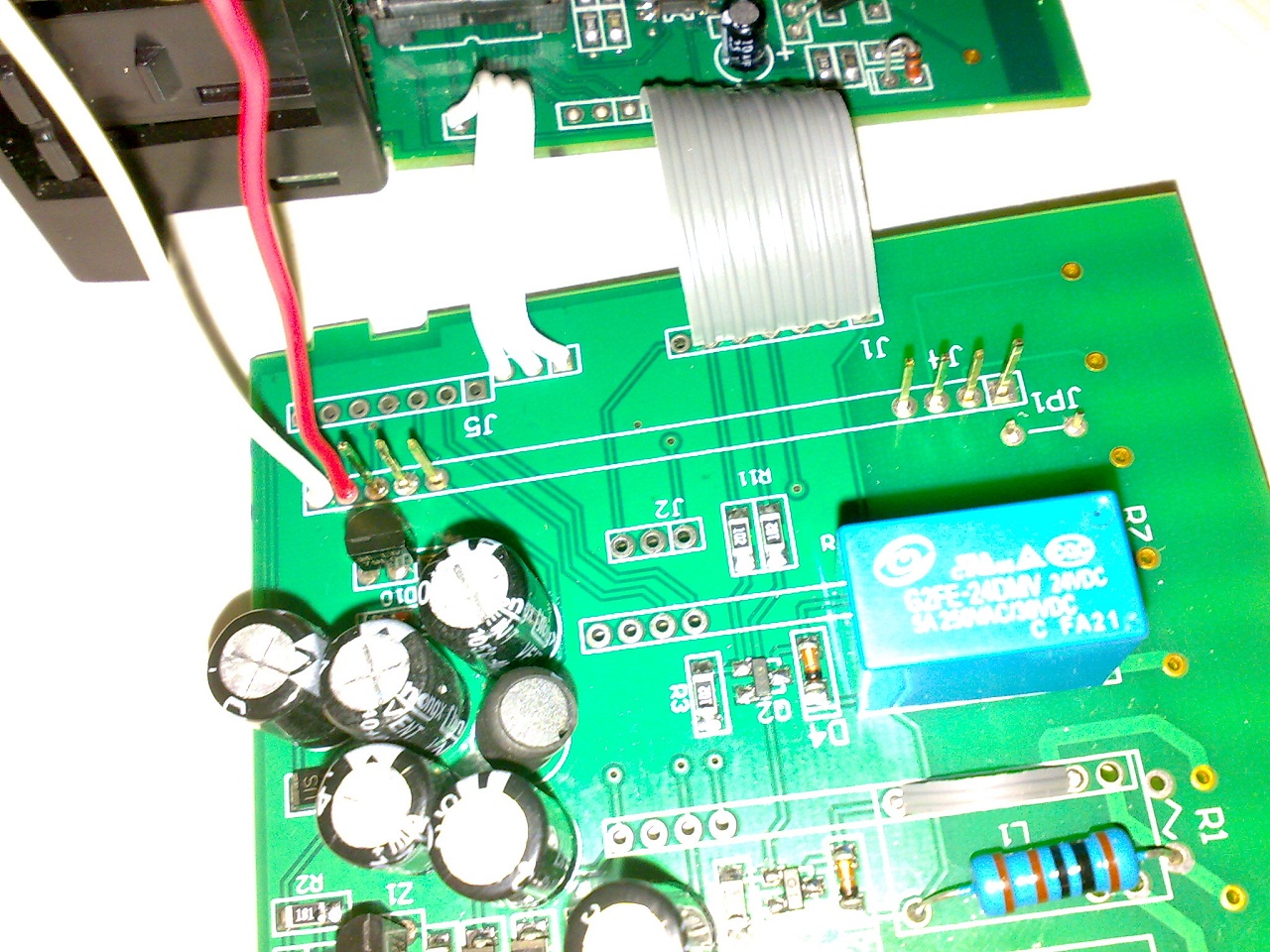

ho saldato un pin header per evitare di fare saldature e dissaldature:
Allegato 4961
mi rimane l'ingognita GND come la collego? quelcuno ho un idea?
...consiglio per il cinese:
continua a scrivere e minaccialo di fargli la segnalazione a PayPall, e se poi non se ne interessa fai una bella letterina a PayPall segnalando la cosa.
Per quanto riguarda il gnd, non dovresti avere grandi problemi anche perchè per Gnd di sintende tutta la massa della mainboard.
Vedi che il gnd coincide con le sezioni più larghe dello stampato.
Poi fai una prova con il tester e fai sta benedetta prova di comunicazione.
Bye
se guardo il datasheet il pin 40 è VDD che è GND. Ora il pin 40 non va da nessuna parte, la GND non la trovo!!!!Citazione:
Originariamente Scritto da SysClinic

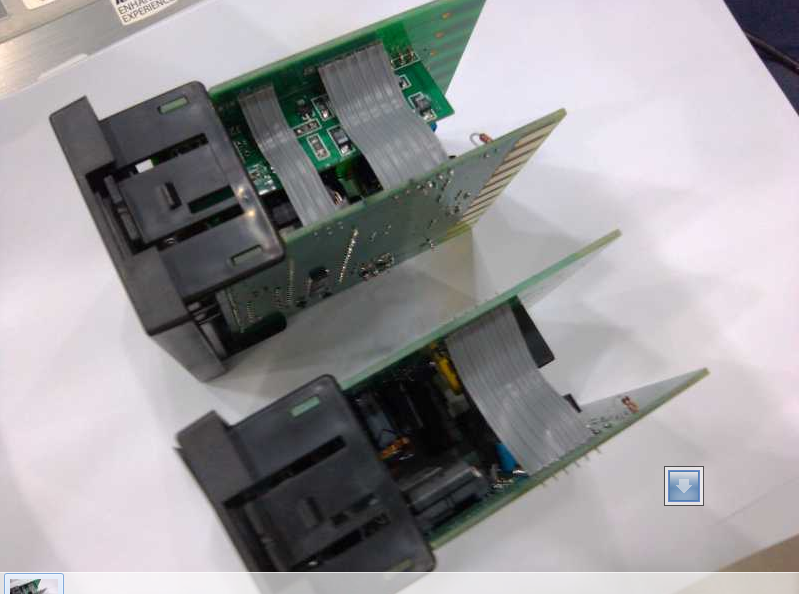

Ho sentito Susan e mi ha detto che ci sono due modelli di pv410 uno con la scheda rs232 e uno senza (ovviamente più economico), la scheda non è venduta a parte (almeno non da loro e i pid mi han detto che li acquistano già fatti, non li produce la ZhuoMao direttamente.
Allegato 4962
P.S.
Gnd è la massa collegala a una massa qualsiasi...
ok provo! Spero tanto di non farlo scoppiare perchè manca solo questo! XD ahahahahaCitazione:
Originariamente Scritto da ZioPippoSSJ
cmq quei due punti a me NON danno continuità con tx e rx del chip maxim...
zio pippo, potresti farmi un grande favore facendo una bella fotografia della schedina in fronte e restro cosi da vedere meglio come è montata? Non è possibile proprio avere una schedina di quelle anche da un pid guasto? magari se la tua spasimante XD ahahah ha un pid guasto da buttare, potrebbe mandarlo a me e ovviamente sotto pagamento cosi da avere anche solo la PCB di quella scheda e poi sostituisco i componenti condensatori, max3232 e compagnia... :DCitazione:
Originariamente Scritto da ZioPippoSSJ
ti ho inviato la richiesta su MSN :) fammi sapere e scusa se ti rompo le scatole XDCitazione:
Originariamente Scritto da ZioPippoSSJ
Ho msn aperto ma non mi è arrivata nessuna richiesta, dammi il tuo
ieccolo :D [email]djsaso@live.it[/email]Citazione:
Originariamente Scritto da ZioPippoSSJ
Ti ho aggiunto
ma mi risulta ofline?!Citazione:
Originariamente Scritto da ZioPippoSSJ
Zio Pippo ma orse nn ti da continuità xke ci sn condensatori...hai provato a vedere se c'è continuità tra l'integrato e uno dei capi dei condensatori?
Ps...il venditore mi ha kiesto se voglio cambiare il pid cn quello programmabile ma non mi ha parlato di prezzi XD
se non accetti la richiesta non ti vedo.Citazione:
Originariamente Scritto da ZioPippoSSJ
Ragazzi ci sono novità?
si! mi stanno girando cosi tanto che sono maleintenzionato! Lo scasso sotto i piedi sto schifo di coso!!Citazione:
Originariamente Scritto da liberty87

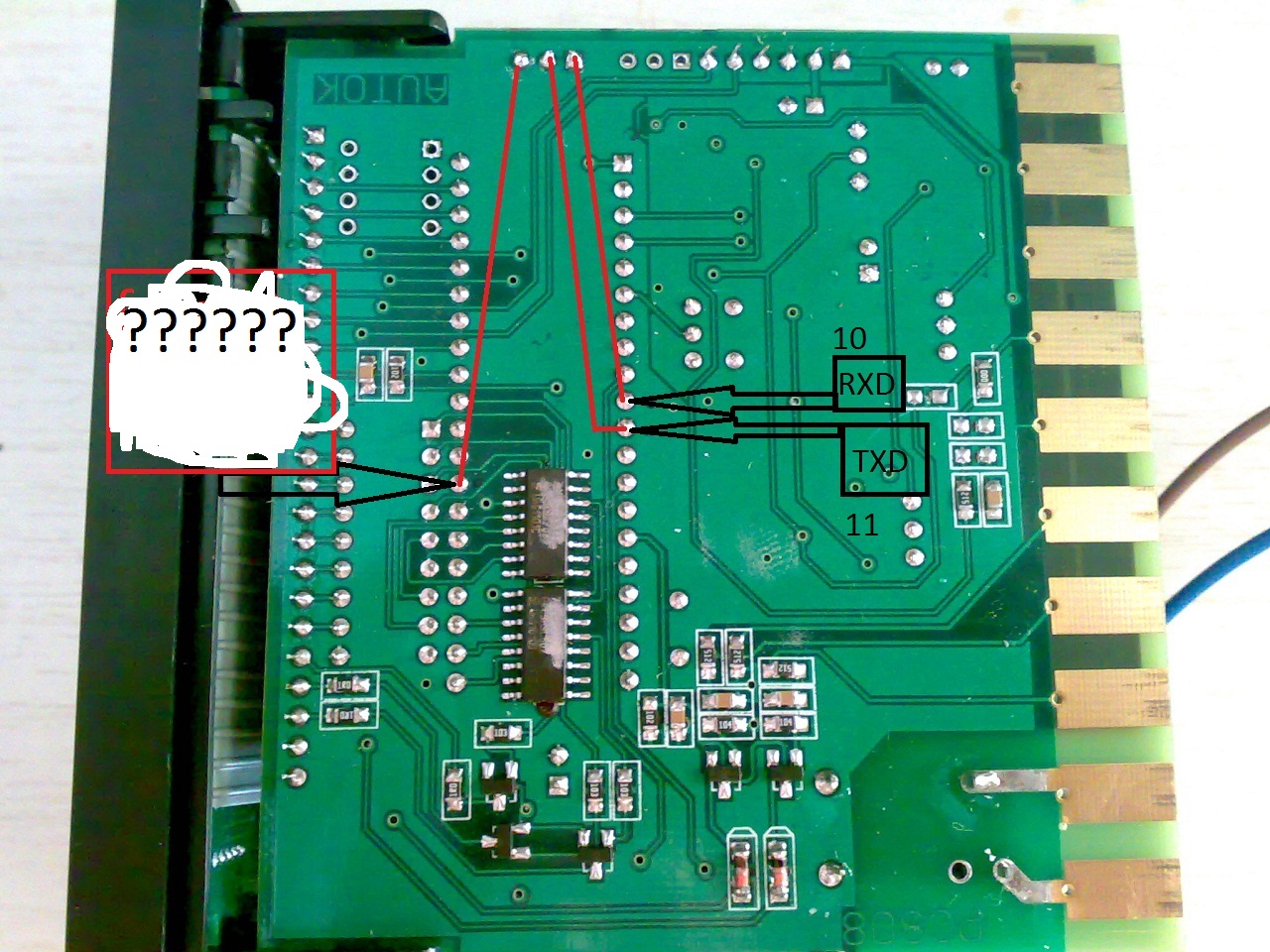

il mio problema è questo qui:
Allegato 4971
i pin 10 e 11 sono al 100% RX e TX perchè guardando il datasheet è cosi. POi l'altro pin il 28 che rimane dei 3 pin non so come collegarlo al'interfaccia che ho. Zio pippo , come vanno da te alla scheda? quei 5 pin in uscita della scheda di cui 2 alimentano la scheda e 3 sono quelli che vanno sotto al microcontrollore, 2 sono individuati ma l'ultimo che caspita è?
PS : quanto costa un PV410 programmabile da PC?
