    [Tutorial RGH] Programmatore LPT minimale per CPLD xlinx (matrix, coolrunner, ecc)

    Nota Bene: non tutte le schede madri supportano questo tipo di schema, il CPLD potrebbe non venire riconosciuto correttamente nonostante una realizzazione perfetta del programmatore

    Volevate costruire un programmatore LPT ma questa guida vi spaventa ?

    Ebbene è possibile adottare uno schema differente, ridotto all'osso, saranno strettamente necessari solamente porta parallela e 1 resistenza da 4,7k ohm.

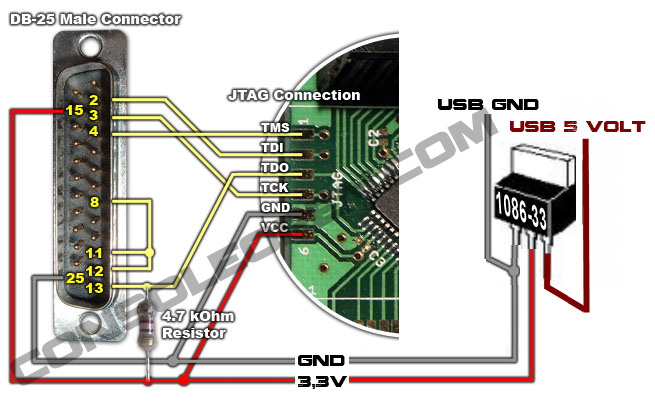

    Non ci credete ? Test alla mano il tutto funziona ! Ho aggiunto un 1086-33 e porta mini usb per procacciare la 3.3 volt al circuito ma potete sempre evitare tale incombenza prelevando tale tensione dal vostro connectivity kit . Bando alle ciance, ecco lo schema, come sempre testato (e migliorato) per voi da consoleopen.com :
    [Tutorial RGH] Programmatore LPT minimale per CPLD xlinx (matrix, coolrunner, ecc)-simple.png

    Per la fase di programmazione potete fare riferimento alla guida sopra citata.
    Ultima modifica di Raiden; 18-01-12 alle 17: 31
