[Tutorial RGH] Programmatore LPT minimale per CPLD xlinx (matrix, coolrunner, ecc)

Nota Bene: non tutte le schede madri supportano questo tipo di schema, il CPLD potrebbe non venire riconosciuto correttamente nonostante una realizzazione perfetta del programmatore

Volevate costruire un programmatore LPT ma [URL="http://www.consoleopen.com/forum/tutorial-xbox360-jtag-e-reset-glitch-hack/579-guida-costruzione-programmatore-e-programmazione-xc2c64a-coolrunner-ii-cpld.html"]questa guida[/URL] vi spaventa ?

Ebbene è possibile adottare uno schema differente, ridotto all'osso, saranno strettamente necessari solamente porta parallela e 1 resistenza da 4,7k ohm.

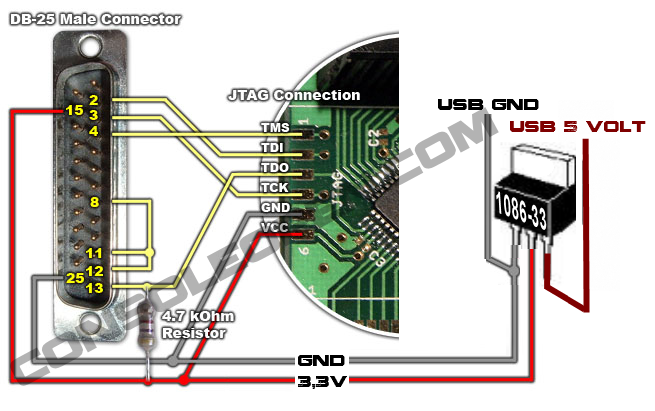

Non ci credete ? Test alla mano il tutto funziona ! Ho aggiunto un 1086-33 e porta mini usb per procacciare la 3.3 volt al circuito ma potete sempre evitare tale incombenza [URL="http://www.consoleopen.com/forum/images/tutorial/Xbox360/glitch_reset_hack/dvd_cable.jpg"]prelevando tale tensione dal vostro connectivity kit [/URL]. Bando alle ciance, ecco lo schema, come sempre testato (e migliorato) per voi da consoleopen.com :
Allegato 1269

Per la fase di programmazione potete fare riferimento [URL="http://www.consoleopen.com/forum/tutorial-xbox360-jtag-e-reset-glitch-hack/579-guida-costruzione-programmatore-e-programmazione-xc2c64a-coolrunner-ii-cpld.html"]alla guida sopra citata[/URL].
