GUIDA ALL' INSTALLAZIONE E PROGRAMMAZIONE DI 360 SQUIRT 1.0
Disponibile da poco un nuovo Chip per l'avvio del Rest Glitch Hack... lo Squirt.
Prodotto basato su piattaforma Xilinx (con i suoi pregi e difetti) si differenzia dagli altri prodotti usciti fino ad oggi principalmente per la possibilità di:
- essere programmato direttamente con un Cavo LPT
- essere programmato direttamente utilizzando la sua [URL="http://www.consoleopen.com/forum/images/tutorial/Xbox360/INSTALL_SQUIRT/Appunti03.jpg"]SLAVE BOARD[/URL] (opzionale)
- incorporare anche un NAND PROGRAMMER per poter leggere e scrivere la NAND dell' Xbox360 (solo utilizzando la [URL="http://www.consoleopen.com/forum/images/tutorial/Xbox360/INSTALL_SQUIRT/Appunti03.jpg"]SLAVE BOARD[/URL] opzionale)
Sicuramente una soluzione interessante All in One (o come la chiamo io One Shot in quanto un chip è utilizzabile su una console) per tutti i "modder occasionali" che vogliono farsi in casa il Glitch Hack ma non vogliono acquistare attrezzatura (Olimex, Nandx o Pic Nand Reader) che poi non utilizzeranno più.
Prima di iniziare qualsiasi lavoro è fondamentale riconoscere il modello di scheda montata sulla console... per farlo potete tranquillamente seguire questo tutorial: [URL="http://www.consoleopen.com/forum/tutorial-xbox360-jtag-e-reset-glitch-hack/"]CLICCA[/URL]
Per prima cosa Facciamo una precisazione: ad oggi esistono due modelli di 360Squirt... la prima versione con XILINX SMD:
E la nuova versione con XILINX BGA:
In base alla versione di Chip che abbiamo andiamo a prendere i file necessari alla sua programmazione direttamente dal Sito Ufficiale: [URL="http://www.360squirt.com/support.php"]CLICCA[/URL]
PROGRAMMAZIONE SQUIRT VIA CAVO LPT
Lo Squirt presenta la possibilità di poter collegare direttamente un CAVO LPT al suo PCB e di avviare la programmazione utilizzando uno dei tanti tool di Flash per Xilinx.

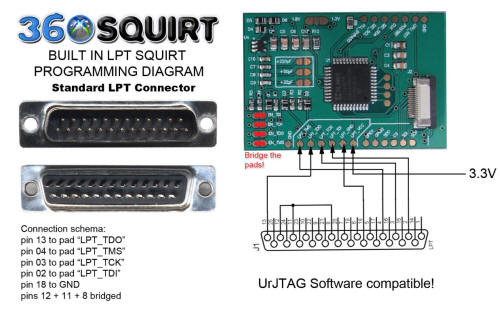

Come possiamo notare è sufficiente collegare come da schema il Cavo LPT in nostro possesso e Chiudere i 4 ponticelli contrassegnati dallo schema sottostante (clicca per ingrandire l' Immagine).
[URL="http://www.consoleopen.com/forum/images/tutorial/Xbox360/INSTALL_SQUIRT/PROG_LPT.jpg"]
[/URL]
Ricordo che per essere correttamente alimentato e riconosciuto i pin LPT_VCC deve essere alimentato esternamente con 3.3V che potete prelevarli come meglio credete.
Onestamente, piuttosto di tagliare un Cavo LTP preferisco una soluzione All In One utilizzando:
- una basetta millefori
- una porta LPT a 90°
- una Porta USB B
- un ME1117 33 (o similare che riceva in INPUT 5V e dia un OutPut da 3.3V)
Una volta completati i collegamenti procuriamoci il programma urjtag e i Driver FTDI per poter programmare il nostro Chip ([URL="http://www.360squirt.com/support.php"]CLICCA[/URL]) e il pacchetto BitStream per il vostro modello di 360Squirt ([URL="http://www.360squirt.com/support.php"]CLICCA[/URL])
Andiamo ora a identificare la nostra porta LPT... per farlo non dobbiamo far altro che andare su: Start\Impostazioni\Pannello di Controllo\Sistema\Gestione Periferiche... Cliccare sopra la Porta LTP ed entrare in Proprietà\Risorse e prendere nota dell' indirizzo Porta (nel mio caso 0378):
Installiamo il programma urjtag e i driver FTDI.
Successivamente prendiamo i file con estensione .svf e li copiamo nella cartella di urjtag\data...
La procedura di aggiornamento è semplicissima:
- Avviamo il programma UrJTAG (se usate Win Vista o Win7 avviatelo come Amministratori)
- digitiamo cable dlc5 parallel 0x1234 (dove 1234 è il l' indirizzo relativo alla vostra porta LPT)e confermiamo con INVIO
- digitiamo detect e confermiamo con INVIO
- digitiamo svf xxx.svf (dove XXX è il nome del file relativo al modello della nostra scheda madre) e confermiamo con INVIO
La programmazione durerà pochi secondi... a processo ultimato possiamo chiudere e procedere con il montaggio del nostro Squirt...
PROGRAMMAZIONE SQUIRT VIA SLAVE BOARD
Per procedere avremo bisogno di:
- il pacchetto BitStream per il vostro modello di 360Squirt
- i Driver per il riconoscimento della Slave Board: [URL="http://www.ftdichip.com/Drivers/VCP.htm"]CLICCA[/URL]
- il programma urjtag per poter programmare il nostro Chip ([URL="http://www.360squirt.com/support.php"]CLICCA[/URL])
Installiamo il programma urjtag e i driver della Slave board.
Successivamente prendiamo i file con estensione .svf contenuti nel pacchetto Bitstream e lo copiamo nella cartella di urjtag\data...
La procedura di aggiornamento è semplicissima:
- Avviamo il programma UrJTAG
- digitiamo cable ft2232 e confermiamo con INVIO
- digitiamo detect e confermiamo con INVIO
- digitiamo svf xxx.svf (dove XXX è il nome del file relativo al modello della nostra scheda madre) e confermiamo con INVIO
La programmazione durerà pochi secondi... a processo ultimato possiamo chiudere e proseguire con il montaggio del Chip.
PROGRAMMAZIONE SQUIRT VIA OLIMEX O XECUTER NANDX

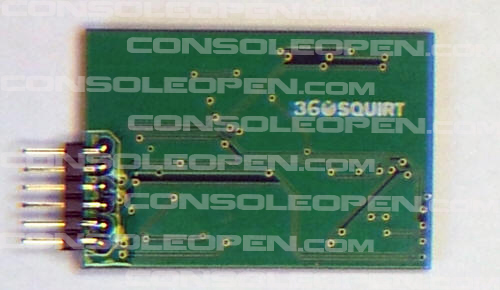

Procuriamoci una [URL="http://www.consoleopen.com/forum/images/tutorial/Xbox360/INSTALL_SQUIRT/Appunti04.jpg"]StripLine Maschio[/URL] e la saldiamo nella parte inferiore dello Squirt:
Adesso colleghiamo il nostro CHIP al NandX o all' Olimex...
Adesso procuriamoci i seguenti programmi:
- il pacchetto BitStream per il vostro modello di 360Squirt
- il programma NAND Pro 3.0 o superiore reperibile sul' FTP di Xbins ([URL="http://www.consoleopen.com/forum/hack-xbox-360-e-xbox-360-slim/198-guida-su-come-raggiungere-lftp-di-xbins.html"]CLICCA[/URL])

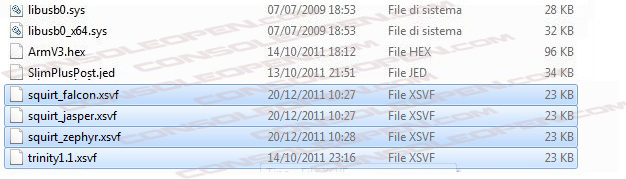

Copiamo i file con estensione .xsvf contenuti nel pacchetto Bitstream e lo copiamo nella cartella di NAND Pro... stessa cosa con il file trinity.xsvf prelevato dal secondo pacchetto scaricato:

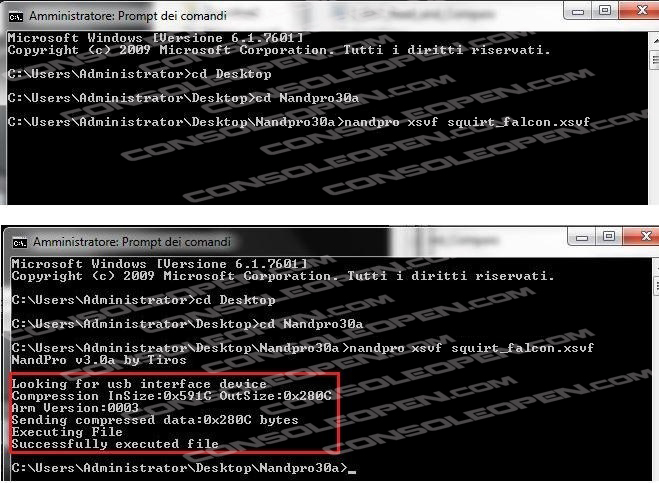

Passiamo alla programmazione... per poter programmare il nostro Chip non dobbiamo far altro che lanciare il comando:
nandpro xsvf: XXXX.xsvf -----> Dove XXXX è il nome del File relativo al modello della nostra scheda madre
La programmazione durerà pochi secondi... a processo ultimato possiamo chiudere NandPro e proseguire con il montaggio del Chip.
INSTALLAZIONE SQUIRT con NAND READER SU XBOX 360 FAT
Per procedere avremo bisogno di:
- il programma Squirter reperibile direttamente dal Sito Ufficiale: : [URL="http://www.360squirt.com/support.php"]CLICCA[/URL]
- il programma NandPro 3.0 o superiore: [URL="http://www.consoleopen.com/forum/hack-xbox-360-e-xbox-360-slim/198-guida-su-come-raggiungere-lftp-di-xbins.html"]CLICCA[/URL]
- il programma Multi Builder 0.83 o superiore reperibile su Xbins ([URL="http://www.consoleopen.com/forum/sezione-jtag-xbox-360/21-guida-su-come-raggiungere-lftp-di-xbins.html"]CLICCA[/URL]) o in rete
Passiamo ora all' installazione del nostro Chip... nulla di diverso da solito se non la parte relativa alla Funzione di NAND Reader.

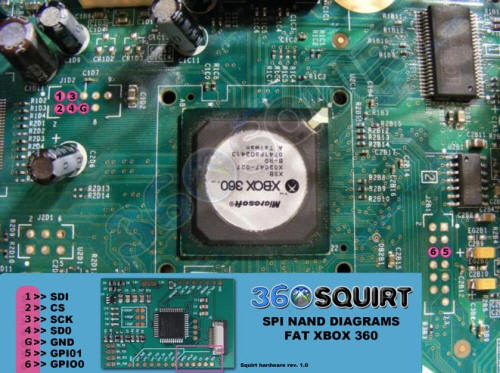

Colleghiamo i vari punti come da schema sottostante (Clicca per ingrandire l' immagine)

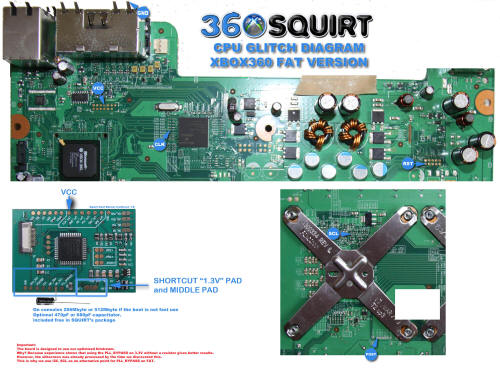

Ricordate di Chiudere il ponticello che abilita l' 1.3V per il funzionamento del Chip e di collegare entrambe le Masse del Chip:
[URL="http://www.consoleopen.com/forum/images/tutorial/Xbox360/INSTALL_SQUIRT/NAND_FAT.jpg"]
[/URL]
[URL="http://www.consoleopen.com/forum/images/tutorial/Xbox360/INSTALL_SQUIRT/Squirt_FAT.jpg"]
[/URL]

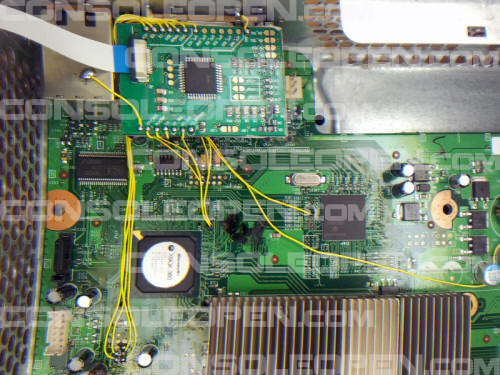

Indicativamente questo dovrebbe essere il risultato finale ad installazione conclusa:
Passiamo ora alla lettura della NAND... procuriamoci il programma Squirter 0.2 o superiore ([URL="http://www.360squirt.com/support.php"]CLICCA[/URL]) e il programma NandPro 3.0 o superiore ([URL="http://www.consoleopen.com/forum/hack-xbox-360-e-xbox-360-slim/198-guida-su-come-raggiungere-lftp-di-xbins.html"]CLICCA[/URL]).
Prima di iniziare ricordo che LA LETTURA E LA SCRITTURA DELLA NAND VANNO SEMPRE FATTE CON CONSOLE COLLEGATA ALL' ALIMENTATORE MA NON ACCESA.
Dal prompt di DOS entriamo all' interno della cartella contenente il programma digitiamo il seguente comando:
Squirter ftdi: -r16 nomedump.bin ---> se abbiamo una Nand da 16MB
Squirter ftdi: -r64 nomedump.bin ---> se abbiamo una Nand da 256 o 512MB
Una volta completato il primo DUMP consiglio di eseguirne subito un secondo in modo da poterlo poi confrontare con quello appena eseguito. Una volta conclusi i dump li troveremo all' interno della cartella relativa al programma Squirter:
Una volta concluse le letture andremo a comparare i file utilizzando NandPro... per farlo non dobbiamo far altro che copiare i due dump dentro la cartella di NandPro e lanciare il comando:
fc /b nomedump1.bin nomedump2.bin
Una volta completata l' installazione possiamo procedere con la creazione del file image_0000000.ecc necessario al funzionamento del Glitch Reset Hack seguendo questo tutorial: [URL="http://www.consoleopen.com/forum/tutorial-xbox360-jtag-e-reset-glitch-hack/"]CLICCA[/URL]
INSTALLAZIONE SQUIRT con NAND READER SU XBOX 360 SLIM
Per procedere avremo bisogno di:
- il programma Squirter reperibile direttamente dal Sito Ufficiale: : [URL="http://www.360squirt.com/support.php"]CLICCA[/URL]
- il programma NandPro 3.0 o superiore: [URL="http://www.consoleopen.com/forum/hack-xbox-360-e-xbox-360-slim/198-guida-su-come-raggiungere-lftp-di-xbins.html"]CLICCA[/URL]
- il programma Multi Builder 0.83 o superiore reperibile su Xbins ([URL="http://www.consoleopen.com/forum/sezione-jtag-xbox-360/21-guida-su-come-raggiungere-lftp-di-xbins.html"]CLICCA[/URL]) o in rete
Passiamo ora all' installazione del nostro Chip... nulla di diverso da solito se non la parte relativa alla Funzione di NAND Reader.
Colleghiamo i vari punti come da schema sottostante (Clicca per ingrandire l' immagine).
Ricordate di Chiudere il ponticello che abilita l' 1.8V per il funzionamento del Chip e di collegare entrambe le Masse del Chip. Ricordo inoltre di chiudere il ponticello relativo al condensatore da 220pF (qualora la console non Glitchasse possiamo utilizzare i restanti 2 ponti ancora aperti da 50 e 25 pF fino ad arrivate ad un totale di 292pF):
[URL="http://www.consoleopen.com/forum/images/tutorial/Xbox360/INSTALL_SQUIRT/NAND_SLIM.jpg"]
[/URL]
[URL="http://www.consoleopen.com/forum/images/tutorial/Xbox360/INSTALL_SQUIRT/Squirt_SLIM.jpg"]
[/URL]
Indicativamente questo dovrebbe essere il risultato finale ad installazione conclusa:
Passiamo ora alla lettura della NAND... procuriamoci il programma Squirter 0.2 o superiore ([URL="http://www.360squirt.com/support.php"]CLICCA[/URL]) e il programma NandPro 3.0 o superiore ([URL="http://www.consoleopen.com/forum/hack-xbox-360-e-xbox-360-slim/198-guida-su-come-raggiungere-lftp-di-xbins.html"]CLICCA[/URL]) . Prima di iniziare ricordo che LA LETTURA E LA SCRITTURA DELLA NAND VANNO SEMPRE FATTE CON CONSOLE COLLEGATA ALL' ALIMENTATORE MA NON ACCESA.
Dal prompt di DOS entriamo all' interno della cartella contenente il programma digitiamo il seguente comando:
Squirter ftdi: -r16 nomedump.bin ---> se abbiamo una Nand da 16MB
Squirter ftdi: -r64 nomedump.bin ---> se abbiamo una Nand da 256 o 512MB
Una volta completato il primo DUMP consiglio di eseguirne subito un secondo in modo da poterlo poi confrontare con quello appena eseguito.
Una volta conclusi i dump li troveremo all' interno della cartella relativa al programma Squirter:
Una volta concluse le letture andremo a comparare i file utilizzando NandPro... per farlo non dobbiamo far altro che copiare i due dump dentro la cartella di NandPro e lanciare il comando:
fc /b nomedump1.bin nomedump2.bin
Una volta completata l' installazione possiamo procedere con la creazione del file image_0000000.ecc necessario al funzionamento del Glitch Reset Hack seguendo questo tutorial: [URL="http://www.consoleopen.com/forum/tutorial-xbox360-jtag-e-reset-glitch-hack/"]CLICCA[/URL]
CREAZIONE E INSERIMENTO DEL FILE NECESSARIO AL GLITCH HACK
Prima di iniziare ricordo che LA LETTURA E LA SCRITTURA DELLA NAND VANNO SEMPRE FATTE CON CONSOLE COLLEGATA ALL' ALIMENTATORE MA NON ACCESA.
Passiamo ora ad utilizzare il programma Multi Builder... Copiamo all' interno di Data\my360 il dump della nostra NAND. Una volta copiato lo rinominiamo in nanddump (o se avete la visualizzazione dell' estensione file in nanddump.bin):
Avviamo il programma Multi Buider e selezioniamo il modello della nostra scheda madre. Il programma, dopo averci avvertito che non abbiamo inserito la CPUKey della Nostra console (cosa corretta in quanto al momento non ne siamo a conoscenza) in automatico ci genererà il file necessario all'avvio dell' RGH:
A procedura ultimata, all' interno della cartella data troveremo il nostro file image_0000000.ecc:
Adesso non dobbiamo far altro che copiare il file image_0000000.ecc all' interno della cartella di Squirter, tramite Promp Dos avviamo il programma digitiamo il seguente comando:
Squirter ftdi: +w16 image_00000000.ecc---> se abbiamo una Nand da 16MB
Squirter ftdi: +w64 image_00000000.ecc ---> se abbiamo una Nand da 256 o 512MB
Una volta finita la scrittura... possiamo passare alla prova finale... l'avvio di Xell...
COLLAUDO FINALE E AVVIO DI XELL
Se abbiamo seguito tutte le procedure alla lettere una volta avviata la console vedremo partire (in un tempo variabile tra pochi secondi e 2 minuti) Xell sulla nostra console...
Perfetto, il nostro RGH è operativo, non ci rimane altro che installare l' ultima versione di Freeboot disponibile seguendo il tutorial che trovate a questo indirizzo: [URL="http://www.consoleopen.com/forum/tutorial-xbox360-jtag-e-reset-glitch-hack/"]CLICCA[/URL]
Buon divertimento...
GUIDA REALIZZATA DA Titty per [URL="http://www.consoleopen.com"]www.consoleopen.com[/URL]
La riproduzione anche parziale senza il consenso dell'autore è vietata
