TUTORIAL Glitch360Key Ultra

ZackWaRRioR, membro del nostro forum e membro del [URL="http://glitch360key.fr/"]GlitchTeam[/URL] ci ha fornito un esemplare del loro nuovo glitch chip che promtte buone prestazioni garantite da una moltitudine di fix a bordo e da timing personalizzati (e a breve verranno rilasciate anche novità anche per console fat, stay tuned!).
Andiamo ora a analizzare più da vicino questo chip.

Queste le caratteristiche ufficiali:

• Works with both Reset Glitch Hack (RGH 1.0, RGH 2.0)
• Works with all Xbox 360 PHAT and SLIM Motherboards (Xenon, Zephyr, Falcon, Opus, Jasper, Trinity and Corona v1-v2-v3-v4)
• Works with ANY Xbox 360 KERNEL
• Easy to Use (on both FAT or SLIM)
• Onboard 48Mhz 50ppm Oscillator
• 2x Micro DIP switch 8 position (4 basic options and 12 Glitch optimization)
• Works with Glitch360Spi 3.0 rev B
• Works Glitch360Shark Dual Nand Easy Clip rev B and All other Dual Nand Modchip
• Works software GKU, GSU & eRGH
• Fast FFC JTAG Programming with Glitch360Prog or Glitch360Spi 3.0 rev B (required to program the Key)
• Small (3cm x 3cm) and Quick Installation
• Ultra Version
• MSRP: 18.90€
• Available end of March 2013
• Made in France (ISO Certified)
• 6 Months Warranty

Queste invece i fix disponibili:

• [SWITCH 1.1] - 3,3v Enable/Disable
• [SWITCH 1.2] - VCCIO 1,8v (SLIM)
• [SWITCH 1.3] - CPU RST CAP 270pf
• [SWITCH 1.4] - Enable/Disable 48Mhz
• [SWITCH 1.5] - CPU RST 10 Ohm (RGH2)
• [SWITCH 1.6] - PLL CAP 100nf (Jasper RGH1)
• [SWITCH 1.7] - CPU RST [?]
• [SWITCH 1.8] - VCCIO 1,5v (FAT) [?]


• [SWITCH 2.1] - CPU RST CAP +33pf
• [SWITCH 2.2] - CPU RST CAP +33pf
• [SWITCH 2.3] - CPU RST Cleaner 1K Ohm
• [SWITCH 2.4] - CPU RST Cleaner 3.3K Ohm
• [SWITCH 2.5] - CPU RST Cleaner 470pf
• [SWITCH 2.6] - CPU RST Cleaner 680pf
• [SWITCH 2.7] - PLL Bypass Cleaner 680pf
• [SWITCH 2.8] - PLL Bypass Cleaner 47nf (zephyr RGH1)

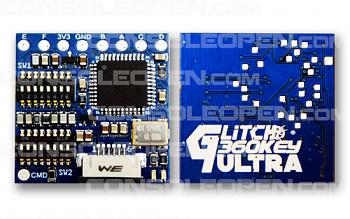

Il chip, come possiamo vedere, è molto piccolo e può essere posizionato comodamente sul southbridge; nella parte posteriore sono presenti i collegamenti a tutti i pin dello Xilinx per futuri utilizzi come ad esempio l'utilizzo del full post out.

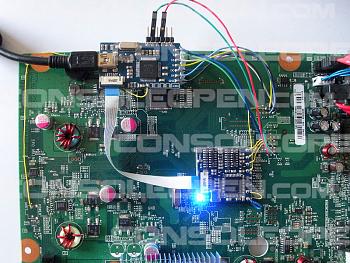

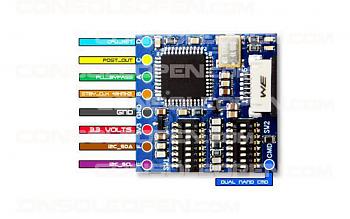

Questa la mia installazione di prova su una Xbox 360 Slim Corona v1.

PROGRAMMAZIONE DEL CPLD CON [URL="http://glitch360key.fr/wp-content/plugins/download-monitor/download.php?id=33"]GKU[/URL]

Per programmare questo chip bisogna possedere l'SPI del glitch team, il [URL="http://www.consoleopen.com/forum/tutorial-programmatori-rgh-ed-utility-per-remap-ed-affini/10694-tutorial-spi-flasher-glitch360spi-3-0b.html"]Glitch360Spi 3.0b[/URL].

Questo il changelog del'ultima versione disponibile del software GKU, la stessa utilizzata per la review:

Glitch360Key Updater 1.0.6.62
===========================
- Add Timings Attack for the Glitch360Key ULTRA.
- Add Manufacturer fields
- Add Timings Attack Team eXecuter, Squirt360Team, Team Matrix.
- Identification delete
- Correction translation.

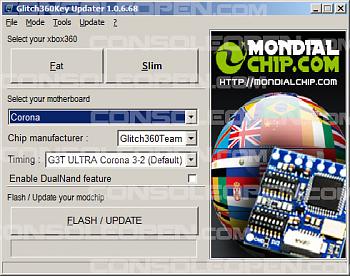

Il software è molto semplice, basta selezionare la versione di console che intendiamo modificare, il produttore del glitch chip tra i tre disponibili e il timing adatto. Se dobbiamo cambiare timing e riprogrammare il chip è necessario collegare il flat al Glitch360SPI, ovviamente a console spenta e disalimentata, meglio ancora dissaldare temporaneamente la linea del 3.3v.

Possiamo scegliere programmare quindi qualsiasi tipo di chip:

• Glitch360Team per il Glitch360Key Ultra
• Squirt360Team per lo Squirt
• TX/Team Matrix per Coolrunner, Matrix Glitcher e per tutti gli altri chip basati sugli Xilinx XC2C64A (flesha i timing TX)

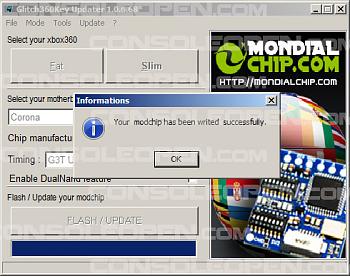

Di seguito un log del software GKU

>>Rewriting of the modchip for the model G3T ULTRA Corona 3-2 (Default) ...
14:47:25::Glitch360Prog detection> Detected.
14:47:25::Modchip detection> Glitch360Key (Xilinx XC2C64-VQ44) detected.
14:47:25::Rewriting your modchip> Writing your modchip completed successfully.
>>Modchip successfully detected.
>>Your modchip has been writed successfully.

ESECUZIONE RGH TRAMITE IL SOFTWARE [URL="http://glitch360key.fr/en/wp-content/plugins/download-monitor/download.php?id=1"]eRGH[/URL]

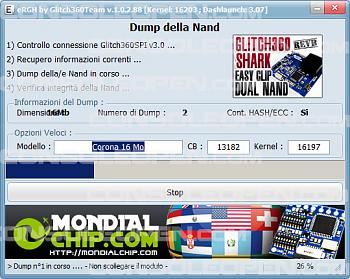

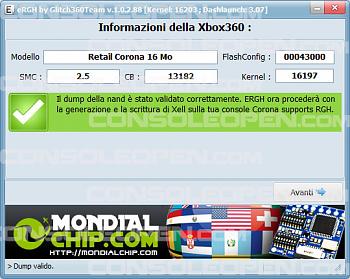

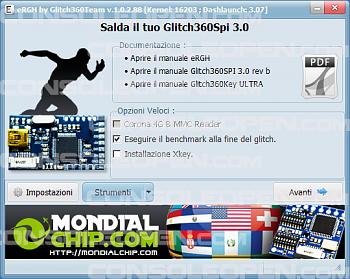

Con il software eRGH possiamo eseguire in maniera semiautomatica tutto il processo di modifica della console:

• Lettura, scrittura e validazione nand.

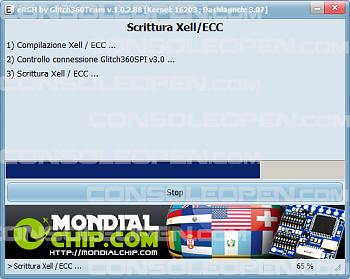

• Generazione ECC.

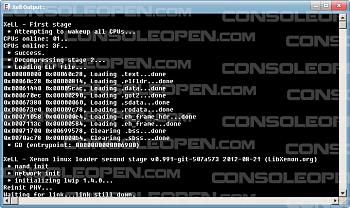

• Recupero CPU Key tramite XellCom (usata anche per il rater).

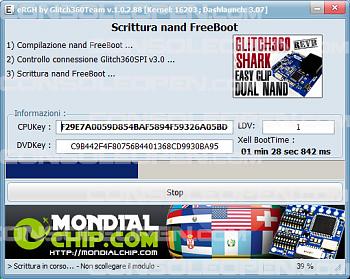

• Generazione FreeBoot.
• Preparazione di una pennetta USB per l'aggiornamento degli avatar.
• Peparazione della SD per l'ODD emulator XKey.
• Copia deilla Freestyle Dash su pennetta USB.
• Misurazione perfomances del chip tramite Rater.

Questo il changelog del'ultima versione disponibile del software eRGH, la stessa utilizzata per la review:

Glitch360EasyRGH 1.0.2.88
============================
- Update ECC files for kernel > 14719.
- Faster Generation ECC files.
- Improved Ergh BenchMark with added chips Squirt360 Green and BGA 1.2.
- Minor improvements.
- Minor bug fixed.

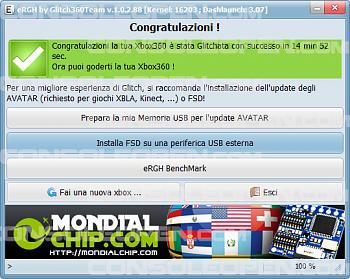

Di seguito il processo di modifica, la durata totale è di circa 5 minuti escluso il tempo iniziale per programmare e saldare il chip alla scheda madre ed eventuali fix successivi per migliorare il bootrate.

Dalle prove successive che ho fatto ho notato come sostanzialmente sia la lunghezza del filo usato per il cpu reset a influire maggiormente il boot, più è corto più il boot avviene rapidamente. All'inizio ho utilizzato circa 35 cm di filo. Le ulteriori prove che ho fatto sono state con 15 e con 5cm di lunghezza e come possiamo vedere il tempo medio di boot è passato da 61''@35cm a 33@15cm e infini a degli ottimi 17''@5cm. La sezione dei cavo usati invece non sembra influire anche se è consigliato usare awg26. Personalmente ho provato sia con awg26 che awg30 senza apprezzabili differenze.

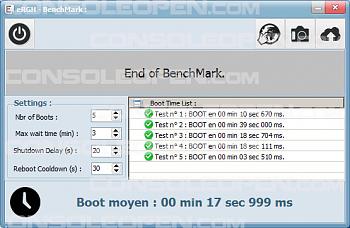

Tutti i tempi rilevati da [URL="http://glitch360key.fr/en/2013/04/22/software-ergh-1-0-2-78-16203-ergh-benchmark/"]eRGH BenchMark[/URL] sono ottenuti tramite la XellCom, si tratta di saldare tre fili extra sul Glitch306Spi,due si occupano della comunicazione seriale e vanno saldati sui punti RX (J2B1-1) e TX (J2B1-1); il terzo punto è sullo SW1 si occupa dell'accensione e spegnimento della console e permette di automatizzare totalmente tutto il procedimento di rating.

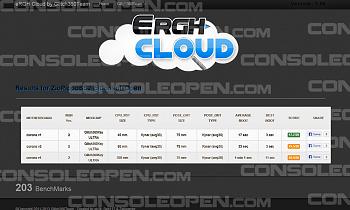

Tutti i [URL="http://cloud.glitch360key.fr/index.php?page=infos&pseudo=ZioPippoSSJ @ConsoleOpen"]benchmark[/URL] possono essere uploadati nel [URL="http://cloud.glitch360key.fr/"]Cloud[/URL] messo a disposizione dal GlitchTeam e ritrovati facilmente essendo indicizzati per nikname.
E' possibile inoltre consultare liberamente il database scoprendo i setting usati dagli altri utenti dai quali, volendo, prendere libera ispirazione.

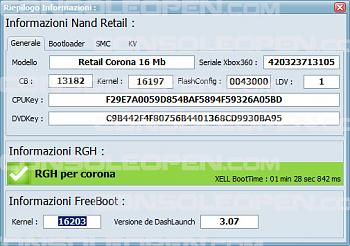

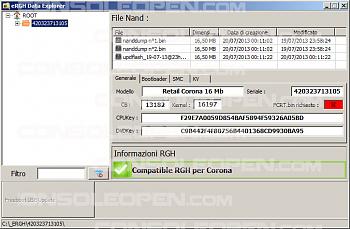

E' incluso nel bundle eRGH il software [URL="http://glitch360key.fr/en/tag/ergh-data-explorer/"]eRGHDataExplorer[/URL], molto utile per tutti i modder, per catalogare tutte le console modificate e che ci permette di conservare un database facilmente consultabile di tutte le console che ci sono passate tra le mani ritrovando in breve tempo i dump originali, la Cpu Key, il Kv in chiaro e tutto quello che può servire.

IN BREVE:


PRO:

• Ottimo e ampissimo software a corredo e supporto on-line.
• Praticamente tutti i fix a bordo.
• Un solo chip per tutte le revisioni di schede madri fat e slim.
• PCB minimale e molto "solido".
• Ottimo bootrate.
• Ottimo prezzo\prestazioni.
• Timing personalizzati e futuri upgrade garantiti da tutti gli i\o disponibili sul retro del pcb.
• [URL="http://cloud.glitch360key.fr/"]Sito dedicato [/URL]con database delle varie installazioni degli utenti per confrontare fix e bootrate ottenuti.
• Il software eRGH da la possibilità di utilizzare Xell-Reloaded custom di BlakCat, è una piccolezza ma in altri software questa possibilità manca.

CONTRO:

• Programmabile solo avendo il Glitch360Spi.
• Tempi di avvio lievemente superiori ai top gamma della concorrenza ma il prezzo dimezzato compensa ampiamente.

ANEDDOTI:

• Difficoltà a reperire informazioni su cosa fa ogni singolo switch, l' 1.7 tutt'ora non ho ben capito cosa faccia.
• Il primo esemplare del chip inviatomi faceva parte di una partita fallata, subito identificata e bloccata, ma prima di scoprirlo è comunque riuscito a togliermi il sonno per una settimana..
• Negli primi schemi ufficiali, ora corretti, erano invertite le indicazioni di SDA e SCL ma stranamente rispettati i colori dei collegamenti.

Ringrazio ZackWaRRioR e GlitchTeam per il sample fornito per questa guida e il nostro Electron che si è occupato della localizzazione in italiano del software eRGH.
