    [TUTORIAL] Installazione e settaggio del CR3 PRO su XBOX 360 SLIM

    Questo tutorial ha come scopo principale quello di illustrare l'installazione del CR3 PRO per la realizzazione del RGH (O RGX) e guidare l'utente al settaggio finale, allo scopo di ottenere dei tempi di avvio della propria console il piu' instantanei possibili.

    Iniziamo quindi; tanto per cominciare è scontato che dobbiate possedere un Cr3 PRO o un CR3PRO ultimate KIT, ricordando che in quest'ultima versione sono in piu' compresi sia il programmatore J-R Programmer V2 (indispensabile per visualizzare il RATER della console, ossia una specie di statistica dei tempi di avvio) sia lo strumento per la rimozione delle X-CLAMPS della console.

    Useremo come software il J-Runner, dello stesso Team Xecuter.

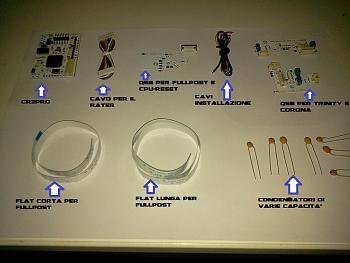

    Apriamo quindi il package del CR3PRO e vediamo cosa ci riserva (io ho gia' il J-R programmer V2 indi utilizzero' il package del Cr3Pro E NON L'ULTIMATE kit):

    [TUTORIAL] Installazione e settaggio del CR3 PRO su XBOX 360 SLIM-cr3pro-pack.jpg

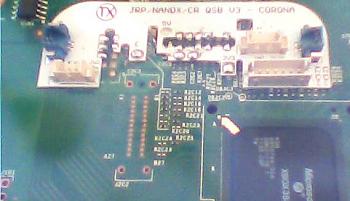

    Iniziamo con il posizionare e saldare le PCB sulla scheda ( se non avete un J-R programmer od un J-r programmer V2 con gli appositi connettori non preoccupatevi, potete saldare i fili del vostro lettore di Nand direttamente sulle saldature dei relativi punti) , in maniera tale di averle pronte per tutte le operazioni di programmazione della nand, saldiamole come segue:

    [TUTORIAL] Installazione e settaggio del CR3 PRO su XBOX 360 SLIM-qsb-top.jpg

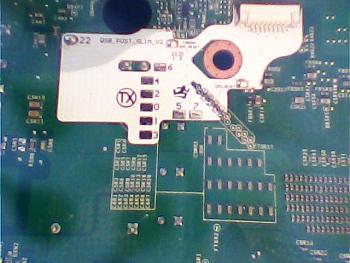

    [TUTORIAL] Installazione e settaggio del CR3 PRO su XBOX 360 SLIM-qsb-bottom.jpg

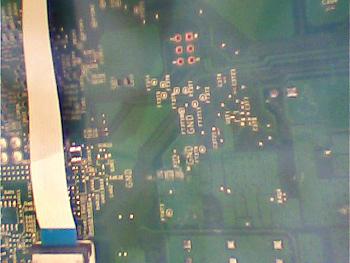

    Per saldare in maniera ottimale la Qsb sul lato inferiore della motherboard dobbiamo togliere le X-CLamps e consiglio di saldare subito un cavo, tra quelli in dotazione di circa 10/12cm ( io ho tagliato quello di colore BLU essendo molto lungo), in maniera tale di poter rimettere subito la X-Clamps e di poter rimettere subito la motherboard nel suo shield dopo aver connesso la FLAT alla QSB stessa (ho usato la FLAT corta ed ho saldato il CPU-RESET alla piazzola CPU-RESET normale della QSB in questione, senza utilizzare le altre piazzole offerte, che influenzano la lunghezza del CPU-RESET).

    [TUTORIAL] Installazione e settaggio del CR3 PRO su XBOX 360 SLIM-untitled-10.jpg

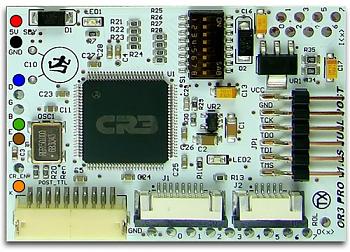

    Posizioniamo a questo punto il CR3PRO sul lato superiore, aiutandoci con l'adesivo compreso nella confezione e saldiamo i punti del chip alla QSB come da schema:

    [TUTORIAL] Installazione e settaggio del CR3 PRO su XBOX 360 SLIM-cr3_pro_v10s_colors.jpg

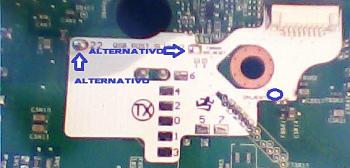

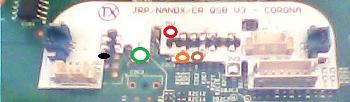

    [TUTORIAL] Installazione e settaggio del CR3 PRO su XBOX 360 SLIM-qsb-top_point.jpg [TUTORIAL] Installazione e settaggio del CR3 PRO su XBOX 360 SLIM-qsb-bottom-point.jpg

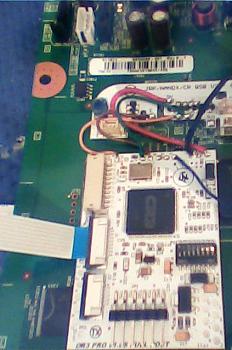

    Alla fine, dopo avere inserito la FLAT del fullpost nell'apposito connettore del CR3PRO avremo piu' o meno un risultato del genere:

    [TUTORIAL] Installazione e settaggio del CR3 PRO su XBOX 360 SLIM-untitled-18.jpg
    .

    A questo punto leggiamo e programmiamo la nand in maniera classica, seguendo uno dei nostri tutorial al RGH.

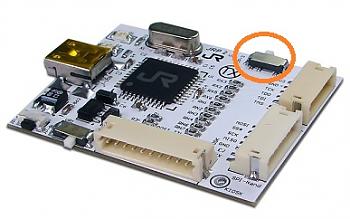

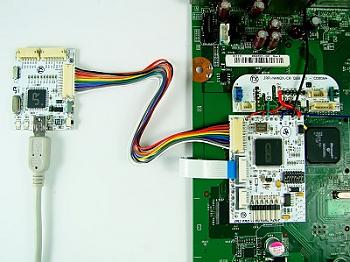

    Bene, adesso attacchiamo, se ne siamo in possesso, il Cr3PRO al J-r programmer V2 con l'apposito connettore di fili in maniera di poter monitorizzare direttamente da J-Runner il RATER (tempi di avvio e relative statistiche), e mettiamo su Jp3 lo switch apposito del programmatore:

    [TUTORIAL] Installazione e settaggio del CR3 PRO su XBOX 360 SLIM-jrp_v2.jpg

    [TUTORIAL] Installazione e settaggio del CR3 PRO su XBOX 360 SLIM-cr3pro_rater.jpg

    Apriamo dal menu' a tendina tale opzione:

    [TUTORIAL] Installazione e settaggio del CR3 PRO su XBOX 360 SLIM-clipboard01.jpg


    E Si aprira' il seguente screen:

    [TUTORIAL] Installazione e settaggio del CR3 PRO su XBOX 360 SLIM-rate-cr3-pro.png

    Bene, siamo quasi pronti. Passiamo adesso ad analizzare gli 8 dip presenti sul CR3PRO:

    Impostiamo come prima cosa il DIP 8 nel seguente modo (tutti gli altri su OFF inizialmente):

    - Dip 8 su ON per Corona
    - Dip 8 su OFF per Trinity

    Adesso dobbiamo regolarci nel seguente modo, mettendo su ON uno degli altri DIP fino a che la console Glitcha, caricando Xell (parto dal presupposto che ancora non abbiamo la cpukey, in caso contrario carichera' ovviamente Freeboot).

    Per Corona cominciamo con il mettere a ON il Dip 3 e vediamo se la console carica Xell in una decina di cicli di glitch, altresi' mettiamo su On il Dip 4 ;
    Diciamo che statisticamente le Corona V1 partono piu' facilmente con il Dip 3 su ON, le V2 con il 4

    Per trinity invece è statisticamente provato che sia il Dip 5, ma ovviamente possiamo e dobbiamo trovare quale sia il DIP che impostato su ON faccia partire effettivamente la nostra console e da quello partire per affinare, tramite l'ausilio dei condensatori in dotazione, la velocita' di boot.

    Appena abbiamo capito con quale Dip su ON la nostra console si avvia possiamo migliorarne il boot avviando il Rater e facendo delle prove:


    Con il J-R programmer V2 attaccato avviamo i boot in automatico cliccando su Start, lasciando impostato le opzioni di default e connettendo il connettore VERDE del programmatore al QSB (questo permettera' al programma di accendere e spegnere in maniera automatica la console).

    Ovviamente se i boot non vi soddisfano non è necessario terminare i 20 avvii impostati, cliccate su STOP e mettete un condensatore.

    Il mio personale consiglio è quello, una volta trovato il DIP che impostato su On fa partire la console, di mettere un condensatore con capacita' graduale fra quelli in dotazione (per capirci se la console parte al ciclo X con il DIP 3 su ON ne verifichiamo il comportamento aggiungendo prima il condensatore da 10pF in dotazione, se non siamo soddisfatti installiamo quello di capacita' successiva ecc... ecc... poi proviamo a mettere il DIP4 su ON e via e via)

    Il CR3PRO ha gia' il posto onboard dove stagnare uno dei condensatori in dotazione:

    [TUTORIAL] Installazione e settaggio del CR3 PRO su XBOX 360 SLIM-c10cap.jpg

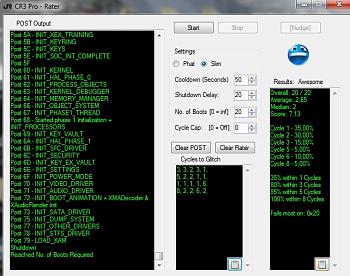

    Bene, quando piu' o meno la configurazione la avrete trovata lasciate fare 20 avvii alla console e gustatevi le statistiche finali:

    [TUTORIAL] Installazione e settaggio del CR3 PRO su XBOX 360 SLIM-awesome.jpg


    GUIDA REALIZZATA DA THE PUSHER PER CONSOLEOPEN. E' VIETATA ANCHE LA RIPRODUZIONE PARZIALE SENZA CITARE LA FONTE.
    Ultima modifica di The Pusher; 18-03-13 alle 23: 19
