    [Mini-Tutorial] Led di debug aggiuntivo su ROL con Squirt 2.0

    Visto i precedenti tutorial per il led di debug aggiuntivo di Raiden e Ilario, è giusto illustrare anche il montaggio del led debug con Squirt 2.0


    L'unica differenza sta che nella versione 1.2 dello squirt e la versione 2.0 è che il pin del led debug sono invertiti

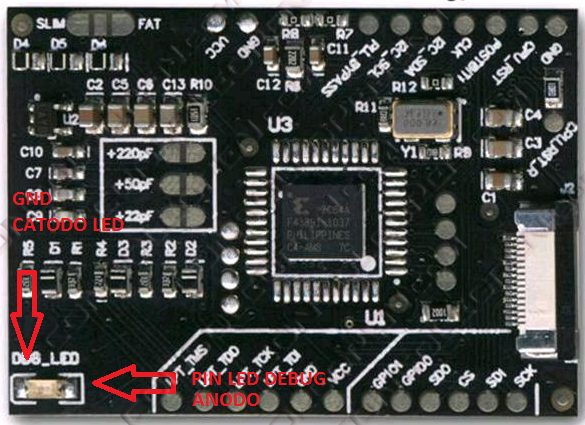

    Nella versione 1.2 il pin del led debug è verso i 3V3 quindi è sull'anodo, quindi sul ROL si deve cercare una massa e collegare il catodo del led

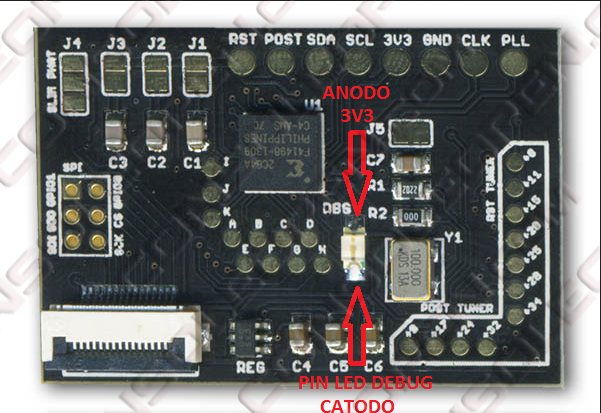

    Nella versione 2.0 il pin del led debug è verso una massa quindi è sul catodo, quindi sul ROL si deve cercare un 3V3 e collegare l'anodo del led

    [Mini-Tutorial] Led di debug aggiuntivo su ROL con Squirt 2.0-squirt-1.2-copia.png
    [Mini-Tutorial] Led di debug aggiuntivo su ROL con Squirt 2.0-squirt2.0.png

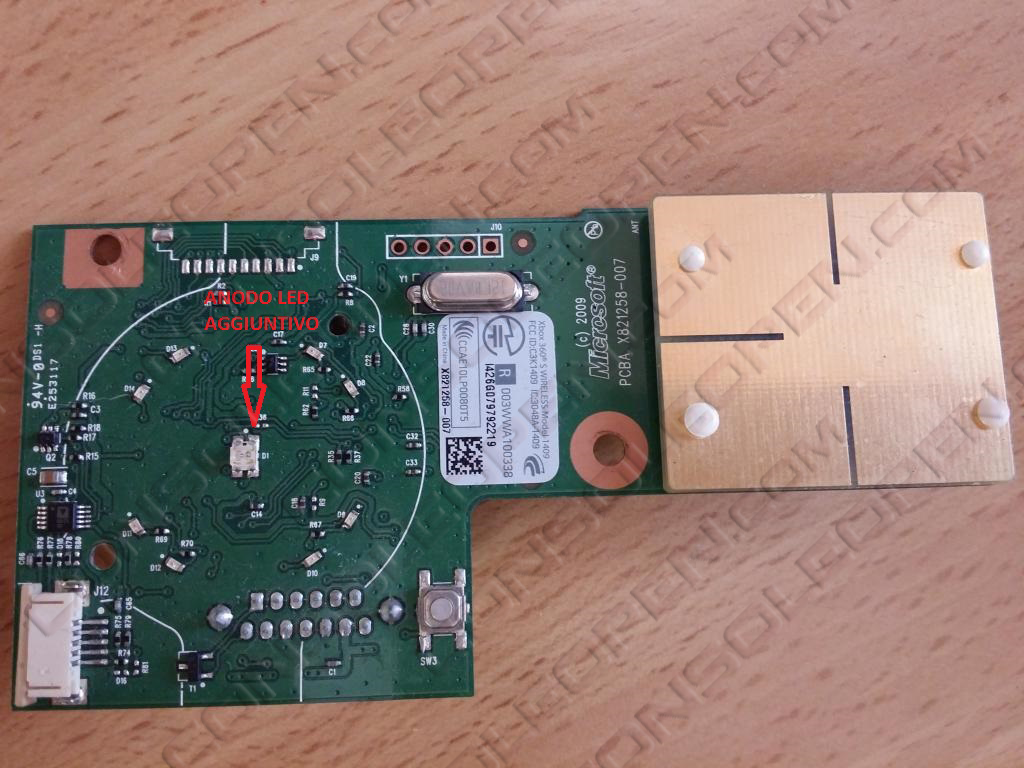

    Collegare in questo punto l'anodo del led

    [Mini-Tutorial] Led di debug aggiuntivo su ROL con Squirt 2.0-rol.png

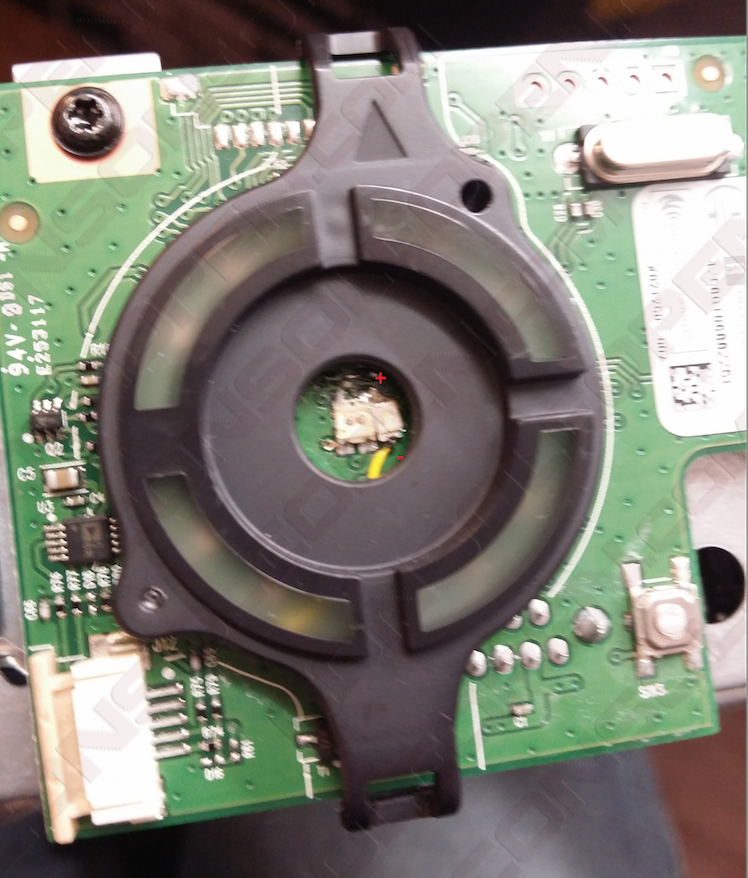

    Ne esce una cosa del genere

    [Mini-Tutorial] Led di debug aggiuntivo su ROL con Squirt 2.0-rol-anodo.png

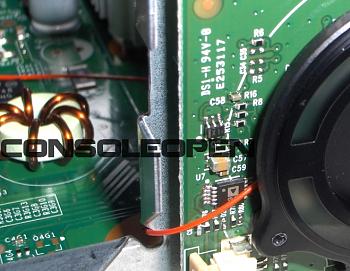

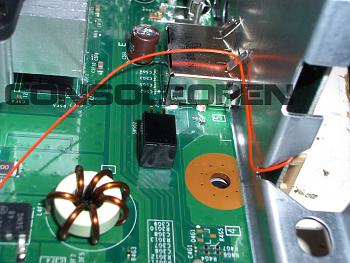

    Fate passare il filo come suggerito da Raiden

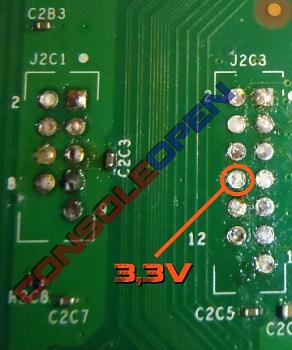

    Inoltre come ancora suggerisce Raiden per chi volesse vedere ancora solamente il led verde nativo può farlo collegando il VCC del Squirt in questo punto
