[Mini-Tutorial] Led di debug aggiuntivo su ROL con Squirt 2.0

Visto i precedenti tutorial per il led di debug aggiuntivo di Raiden e Ilario, è giusto illustrare anche il montaggio del led debug con Squirt 2.0
https://www.youtube.com/watch?v=mr_e...oNaWLy21-77Lcg

L'unica differenza sta che nella versione 1.2 dello squirt e la versione 2.0 è che il pin del led debug sono invertiti

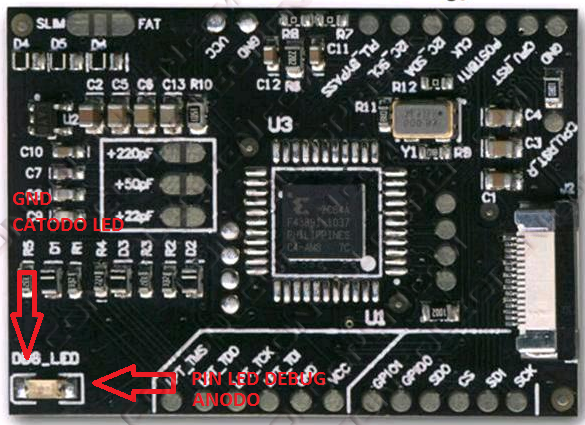

Nella versione 1.2 il pin del led debug è verso i 3V3 quindi è sull'anodo, quindi sul ROL si deve cercare una massa e collegare il catodo del led

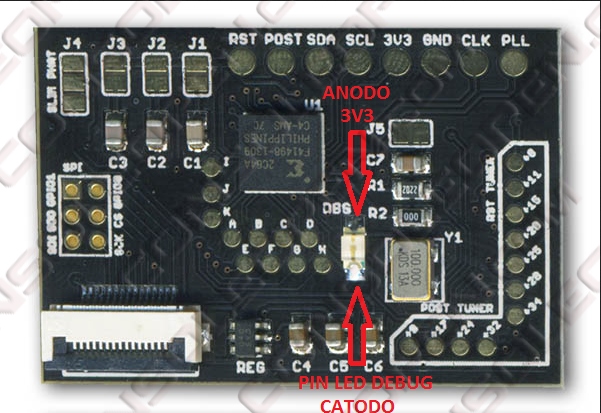

Nella versione 2.0 il pin del led debug è verso una massa quindi è sul catodo, quindi sul ROL si deve cercare un 3V3 e collegare l'anodo del led

Allegato 17543
Allegato 17544

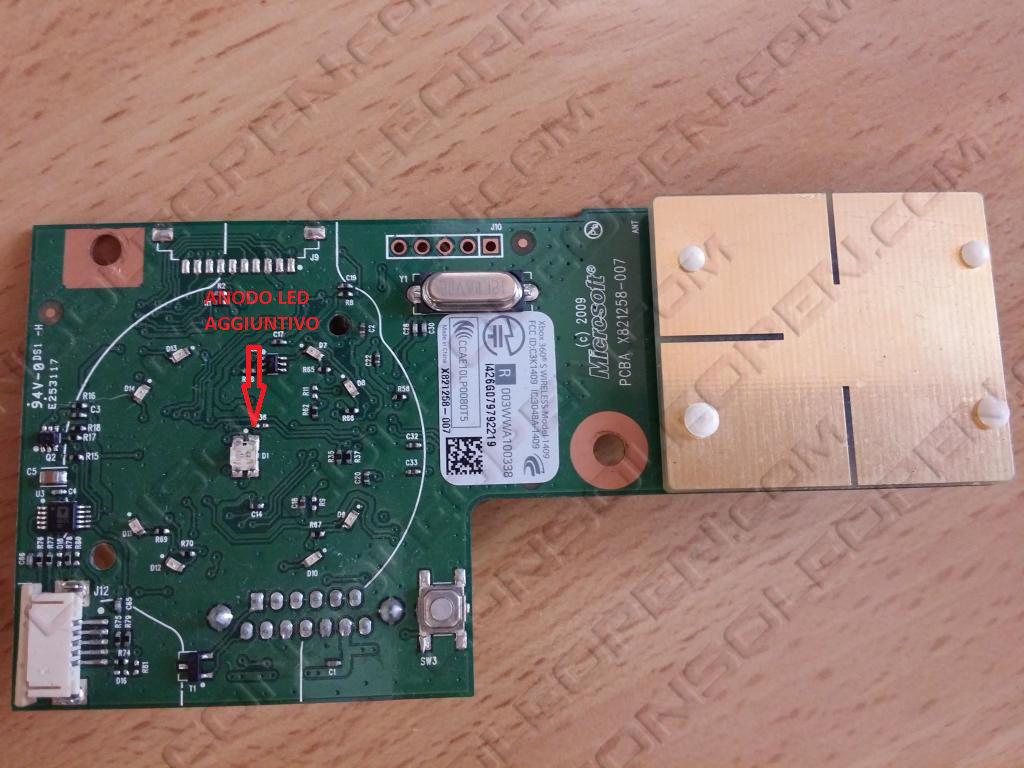

Collegare in questo punto l'anodo del led

Allegato 17545

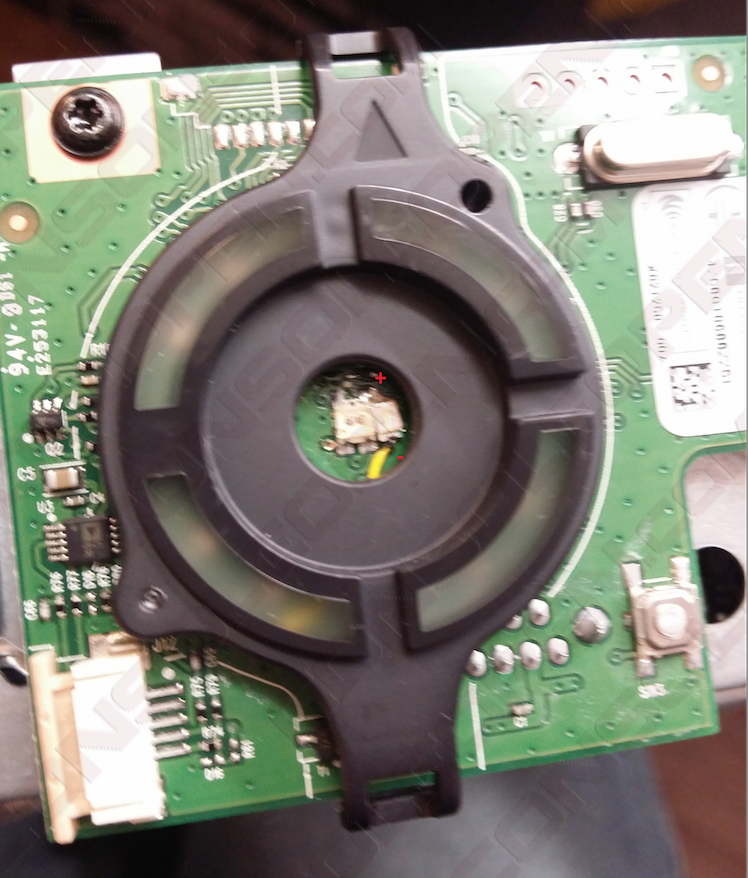

Ne esce una cosa del genere

Allegato 17546

Fate passare il filo come suggerito da Raiden

http://www.consoleopen.com/forum/ima...ial/CRIS/6.jpg
http://www.consoleopen.com/forum/ima...ial/CRIS/5.jpg

Inoltre come ancora suggerisce Raiden per chi volesse vedere ancora solamente il led verde nativo può farlo collegando il VCC del Squirt in questo punto

http://www.consoleopen.com/forum/ima...l/CRIS/3.3.jpg
