Citazione:
Originariamente Scritto da
zeruel85
Si accende il led rosso, perchè si attiva la NAND secondaria!!! :D
Ma di che stiamo parlando sennò, di pettinare i criceti? :D
ho capito ma se provo a switchare rimane sempre su led rosso...non dovrebbe spegnersi per abilitare la nand primaria?
EDIT:
uso autogg per flashare i miei chip ma quando vado a cercare i timing di ilario non me li fa vedere...io faccio:
programma il chip->corona->rh2-> xilinix, matrix->seleziono la cartella dove si trova il timing ilario ma non lo vede perchè?
la programmazione della seconda nand avviene come la prima? (intendo come collegamento dei fili sulla scheda madre)
-
Eh sì, quello sì. Ma il chip lo hai flashato col timing di ilario vero?
-
Citazione:
Originariamente Scritto da
zeruel85
Eh sì, quello sì. Ma il chip lo hai flashato col timing di ilario vero?
ti ho risposto su...
-
Allora, che programmatore Jtag usi? Che poi ti dico come flashare il timing... Ad esempio se hai un programmatore riconosciuto da JRunner ad esempio, puoi usare il Custom CR/NAND functions, in alto. Gli dai in pasto XSVF e flashi.
Le NAND le switch con il Sync, per flashare via SPI ovviamente usi il solito NAND programmer.
-
Allegati: 1
Io ho lo squirt nand programmer (ho solo quello e uso solo autogg), le nand lo so che si switchano dal tasto sync ma premo e non switcha...uso sempre autogg per leggere e scrivere le nand e lo squirt nand programmer
Allegato 13423
questo per intenderci
-
mimmo, usa la zucca. :)
Come fa a switchare se non hai ancora programmato il chip col timing di ilario? Prova a riflettere su cos'è che gestisce lo switch elettronico...
Usa UrJtag per flashare il timing.
-
Citazione:
Originariamente Scritto da
zeruel85
mimmo, usa la zucca. :)
Come fa a switchare se non hai ancora programmato il chip col timing di ilario? Prova a riflettere su cos'è che gestisce lo switch elettronico...
Usa UrJtag per flashare il timing.
scusami ma io non ho conto arancio...hihihiih...cmq non lo sapevo..pardon! eseguo e faccio sapere
-
Non è "da sapere", è "da capire". Il Sync dal modulo RF dove va a finire? Sul glitchip, ergo è lui che si occupa, in base al corretto timing, di switchare tra le due NAND. Se lo flashi con un timing normale, non accade nulla ovviamente.
-
Citazione:
Originariamente Scritto da
zeruel85
Non è "da sapere", è "da capire". Il Sync dal modulo RF dove va a finire? Sul glitchip, ergo è lui che si occupa, in base al corretto timing, di switchare tra le due NAND. Se lo flashi con un timing normale, non accade nulla ovviamente.
allora, ho flashato il timing, ora come premo il sync, switcha! Però quando si spegne il led rosso si accende quello di debug del matrix fisso...è normale?
Per programmare la nand secondaria, switcho sul led rosso e flasho tramite spi squirt e autogg il freeboot giusto?
perdonami nonno zeruel se non sono molto attento e preparato!
-
Ma il Matrix mica lo ha il led di debug... Comunque disattivalo.
Il resto è giusto, attivi la NAND secondaria (led rosso acceso), programmi freeboot con AutoGG come fai di solito e sei pronto a provare l'accensione delle due NAND. ;)
-
Citazione:
Originariamente Scritto da
zeruel85
Ma il Matrix mica lo ha il led di debug... Comunque disattivalo.
Il resto è giusto, attivi la NAND secondaria (led rosso acceso), programmi freeboot con AutoGG come fai di solito e sei pronto a provare l'accensione delle due NAND. ;)
certo che ce l'ha! Tutti i matrix v3 clonazzi lo hanno, almeno tutti quelli che ho usato ce l'hanno.
Flasho e ti faccio sapere.
EDIT:
i ponti sulle resistenze del spi devono rimanere?
-
Non lo sapevo, chiedo venia. Comunque rimuovilo perchè non ti serve, lo scotto da pagare è l'assenza del led di debug con questo genere di installazione.
-
Citazione:
Originariamente Scritto da
zeruel85
Non lo sapevo, chiedo venia. Comunque rimuovilo perchè non ti serve, lo scotto da pagare è l'assenza del led di debug con questo genere di installazione.
allora: se provo ad accedere con nand originale, fa il rumore di accensione non succede nulla, se switcho la seconda nand parte, ogni debug si spegne il led matrix e si accende il rosso insieme al verde centrale generando un colore arancione, ma glicth infiniti..credo che sia un problema di fix...cosa controllo?
-
Come mai la NAND primaria non parte? Non va bene sta cosa...
-
Citazione:
Originariamente Scritto da
zeruel85
Come mai la NAND primaria non parte? Non va bene sta cosa...
infatti, non riesco a capire...cose devo controllare secondo te? Ma i ponti sulle resistenze devono rimanere o le devo togliere?
-
Cosa sono i ponti sulle resistenze?
Le NAND switchano correttamente, fammi un favore, controlla la tensione tra GND e CE_A a console in standby e con NAND primaria abilitata. Il CE_A misuralo direttamente sul Matrix (pin 21 se non ricordo male).
-
Allegati: 1
Citazione:
Originariamente Scritto da
zeruel85
Cosa sono i ponti sulle resistenze?
Le NAND switchano correttamente, fammi un favore, controlla la tensione tra GND e CE_A a console in standby e con NAND primaria abilitata. Il CE_A misuralo direttamente sul Matrix (pin 21 se non ricordo male).

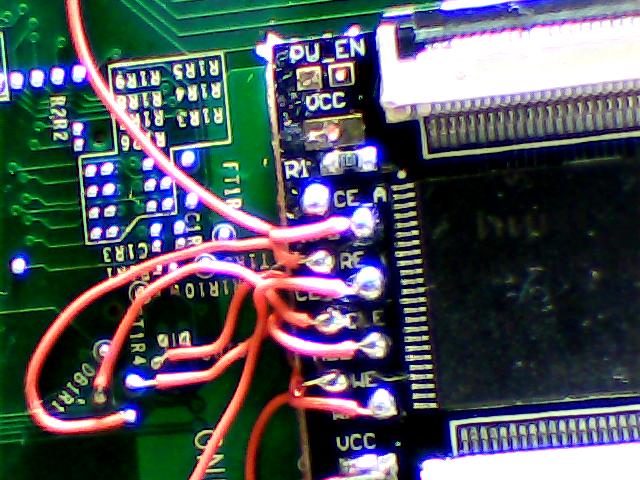

CE_A non è collegato, solo CE_B lo è
vedi qui: Allegato 13424
-
...su CE_A (che non è collegato) non c'è nessuna tensione sia che se sta sulla nand originale si che se sta su nand secodaria
-
Il CE_A è collegato Mimmo, stai guardando nel posto sbagliato... rileggi il mio post precedente...
Inviato dal mio GT-I8150 con Tapatalk
-
Allegati: 1
guarda questo schema fatto da me... guarda il chip e i pin (clicca sulla foto per ingrandire le diciture)
Allegato 13438
