come da titolo...ho una atten 8586 e volevo dei consigli sul tipo di ugello da utilizzare ( visto che c'è ne sono diversi tipi) per un reballing su xbox in modo da avere una temperatura omogenea su tutta la superficie
Visualizzazione Stampabile
come da titolo...ho una atten 8586 e volevo dei consigli sul tipo di ugello da utilizzare ( visto che c'è ne sono diversi tipi) per un reballing su xbox in modo da avere una temperatura omogenea su tutta la superficie
non va bene per reballing ....
(le hot gun vanno bene per un reballing o serve per forza un top ir?
non e' che le hot gun non vanno bene e che quello della atten e troppo piccolo e non va bene.Citazione:
Originariamente Scritto da Fedefrenk
aaaa capito ... tu cosa mi consiglieresti per eseguire lavori decenti ? (intendo che tipi di hot gun)
dipende come devi lavorare ,se devi prenderti una stazione gia fatta o costruirtela.
io per ora ho la atten 8586 e preheat puhui T8280...a me servirebbe solo il top giusto?
potresti iniziare a prendere un ugello della aoyue grande 1 o 2mm del BGA e fare un po di somme, test uniformità ecc...Citazione:
Originariamente Scritto da Fedefrenk
gia provato con ugello 41 x 41 prove senza pcb su un piano , al centro 320° e al bordo 235° ....risultato penoso 80 gradi circa di differenza (test riprovato ora ora) ps: temperature di test ovviamente non da raggiungere su pcb)
se l'ugello è originale e se hai una temperatura uniforme su tutta la scheda è un po difficile questa situazione. Intanto potresti fare una foto di come sei messo per capire come metti le TC e che TC usi. Mi sembra un po troppa quella differenza di °C anche perchè ci sono passato anche io ma non avevo quel dislivello...
no l'ugello non è originale, è un ugello per aoyue Allegato 11227Allegato 11228Allegato 11229
potrebbe esse per via dell'ugello ? perche visto che è ''adattato'',all' uscita della pistola c'è ancora un prolungamento del tubo (dovuto al ugello ) e mi sa che direziona troppo il flusso aria...(piccola opinione , ovviamente lascio la parola agli esperti :not_worthy: :not_worthy: ps uso tc tipo k
L'ugello, e sottolineo UGELLO (non pensate subito a male), è migliore del mio (perchè ha la retina).. E io con il tuo stesso setup vado (andavo) alla grande..
A che velocità hai messo la ventola?
E comunque le termocoppie devono stare a contatto con l'oggetto da misurare, altrimenti ti misura la temp dell'aria.
from Galaxy NOTE
hahahahhaha cmq non so ok la atten non ha gran che potenza ma almeno avere un calore uniforme no?? , pocoyo anche tu avevi atten? cmq gia dalle foto si nota che al centro è viola e i lati non li sfiora neanche... velocita max....riprovo ora le temperature con sonde attaccate
É tutto normale. Io la atten la uso ancora e ti assicuro che il suo lavoro lo fa bene. Scommetto che se provi su una board preriscaldata col puhui non avrai tutta quella differenza
from Galaxy NOTE
ora faccio una prova con board riscaldata e ti dico i risultati...
Ricordati di posizionare bene le termocoppie. Armand, nel tutorial al reballing, ha spiegato molto bene come posizionarle
from Galaxy NOTE
allora prova fatta...risultato direi meglio di prima circa 10 gradi di differenza...questa è la postazione Allegato 11230
pocoyo tu riesci a fare reballing alla gpu di una xbox con una atten?
pocoyo tu che hot gun consigli? che abbia sufficiente potenza per un reballing su gpu dell'xbox
Hot air o iR? Comunque ci si riesce a reballare con la atten
from Galaxy NOTE
hot gun hot gun !! ir le vedo un po costose per il momento..avevo intenzione di fare pratica prima con hot gun, e poi in un futuro prendere una ir
Allora la atten che hai va bene
from Galaxy NOTE
scusate ot
@ pocoyo "hai preso la termocoppia?"
Avevo detto a saso di avvisarmi.. Mo lo sento.Citazione:
Originariamente Scritto da tommino81
Fine OT
from Galaxy NOTE
cmq devi anche considerare che se il top è preciso e sotto il preheater no, hai sempre problemi. Quindi già il puhui con i plate originali non va bene per queste schede, se fossero mobo di portatili si ma xbox ps3 ecc...no assolutamente. Le tc che devi avere per la hot gun di sopra sono quelle a capello e non quelle grosse che hai. Vanno sotto il BGA.Citazione:
Originariamente Scritto da Fedefrenk
mi mandi un immagine delle tc che intendi tu ... si puo modificare il plate del puhui? se si puo con cosa si sostituisce? (ps un grazie a tutti per il sostegno)
intendi tipo queste?? : Allegato 11231
potresti montare delle ceramiche della achi e cosi migliori uniformità e velocità ma di molto! poi ovviamente quelle elstein stanno facendo furore ma li partono un bel po di soldi tipo 250 300 euro. Le tc che intendo io sono da 0,21 mm di sensore con AWG30 sono sottili e vanno sottoil bga. Ho fatto molti test fino alla nausea e secondo me per aria calda servono solo quelle li. L'aria sbatte sulla tc quindi segna la temperatura non della scheda/ giunto e quant'altro, ma le molecole di aria calda della hot gun...non so se mi segui..Citazione:
Originariamente Scritto da Fedefrenk
qui trovi TC di vario spessore quelle che uso io sono in fibra di vetro e sono da 0,25. Mi stanno per arrivare queste qui 5SRTC-GG-KI-30-1M
[url=http://it.omega.com/pptst/5LSC_5SRTC_it.html]Termocoppie isolate pronte all'uso. Confezione da 5 componenti.[/url]
c'è pdf foto e tutto.
sisi perfettamente, praticamente rileva temperature '' non perfette'' poiche l'arìa gli sbatte contro giusto?
esattissimo :)Citazione:
Originariamente Scritto da fedefrenk
Saso, ho comprato il top.. Mo non mi dire che il bottom non va bene.. Che mi butto dalla finestra!!
from Galaxy NOTE
non ho detto che non va bene, sono io che sono maniaco della perfezione e quindi per i miei gusti non mi piace :D hihi io devo fare un ultimo test di uniformità che deciderà se montare le ceramiche elstein oppure rimanere a quelle originali della mia honton...parlando sempre di preheaterCitazione:
Originariamente Scritto da pocoyo2
Provi il tacchino del 4 luglio per vedere se viene rosolato omogeneo? XDCitazione:
Originariamente Scritto da djsaso
Inviato dal mio GT-I8150 con Tapatalk 2
OT : ma secondo voi un profilo del genere puo funzionare per il reballing?
1 porto preheat a 160 (verso i 100 gradi attacco anche il top in modo da arrivare sotto e sopra a 160 )
2 passo da 160 a 200 in 60 secondi con il top
3arrivati a 200 faccio una rampa fino a 240° per 20 secondi
4discesa delle temperature graduale
secondo voi carbonizzo tutto?
non ho la più pallida idea se non ho un grafico con orologio e °C. Cmq io attacco entrambi sopra e sotto da temperatura ambiente per tutto il processo...Citazione:
Originariamente Scritto da Fedefrenk

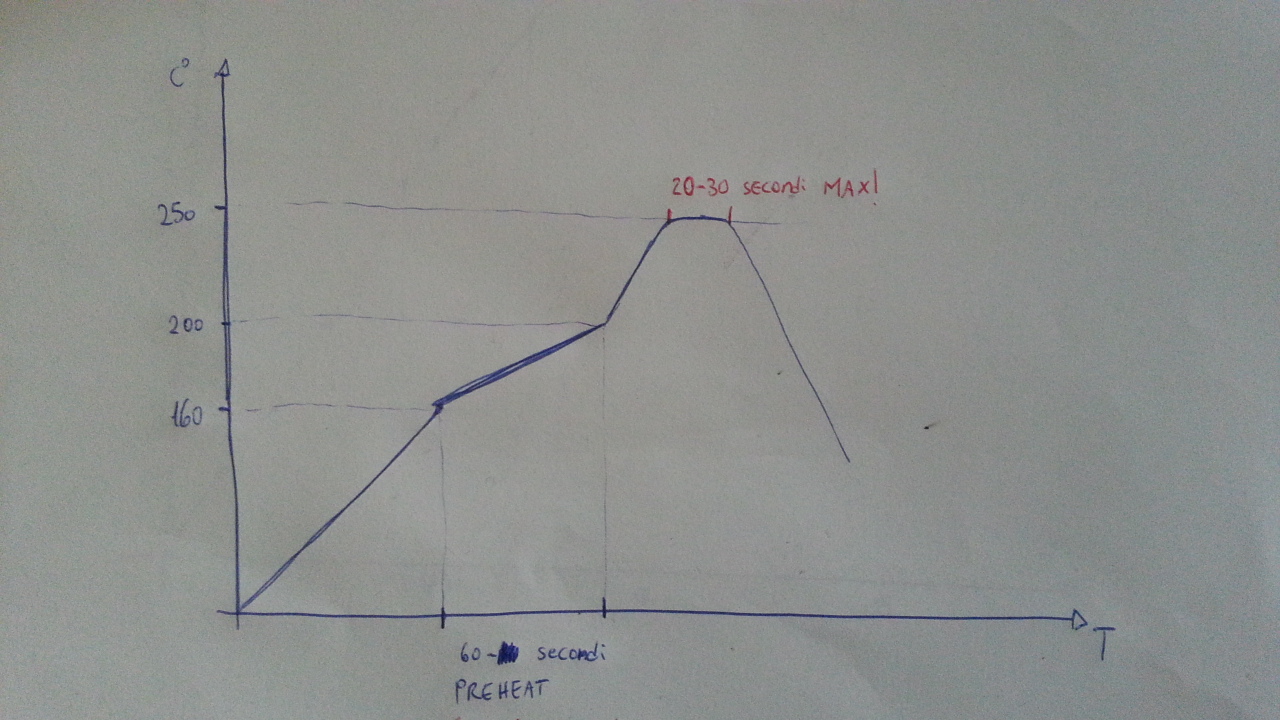

Allegato 11237
si capisce qualcosa con un grafico del genere?
sul grafico è segnato 250 ma arrivo a 240
Fammi un fischio se decidi di sostituirle...Citazione:
Originariamente Scritto da djsaso
0.0798mm o 0.254mm ?? ho trovato termocoppie a prezzo su ebay
se puo servire,prima io eseguivo reballing con una aoyue,che parer di molti era impossibile,per via della pompa a diaframma e la disuniformità di calore, feci una modifica all ugello e via,
figuriamoci se non si puo reballare con una atten, il problema sta nel fatto di capire la propria strumentazione a disposizione,i vari steep da eseguire per avere l uniformità sul bga
certo avere una macchina professionale per il reballing e un altro discorso pero' si possono ottenere ottimi risultati anche con strumentazioni puhui + atten
allora si deve stabilire prima se si vuole reballare e avere un lavoro duraturo, oppure reballare quanto per divertimento. Cmq lui ovviamente è situato molto meglio perchè come detto ha una hot gun a scirocco, molto potente. La pecca grossa è il puhui, o meglio i plate che sono lentini e poco uniformi per le schede grandi(non spesse). Ad ogni modo nella situazione senza comprare nulla o comprare il necessario, io partirei proprio dalla tc che dovrebbero essere i nostri occhi e quindi vanno proprio TC specifiche, almeno quello.
