    [MiniTutorial] Come sostituire i led smd al controller PS3

    Come sostituire i led smd al controller PS3

    Ciao ragà buonasera!!!L'altro giorno non avendo un cavolo da fare mi sono messo così giusto per, a sostituire i led smd del controller PS3 dal colore di fabbrica rosso a quello blu .

    Vi illustro in breve tutti i passaggi che ho fatto io, così se vi và di sostituirli potete seguire tranquillamente questa miniguida....Iniziamo !!!

    Occorrente:


    - Joystick Ps3 Originale

    - Led smd 0805 blue

    - Pinzetta elettrostatica per distaccare i led originali

    - Flussante buono, stagno pure!!!

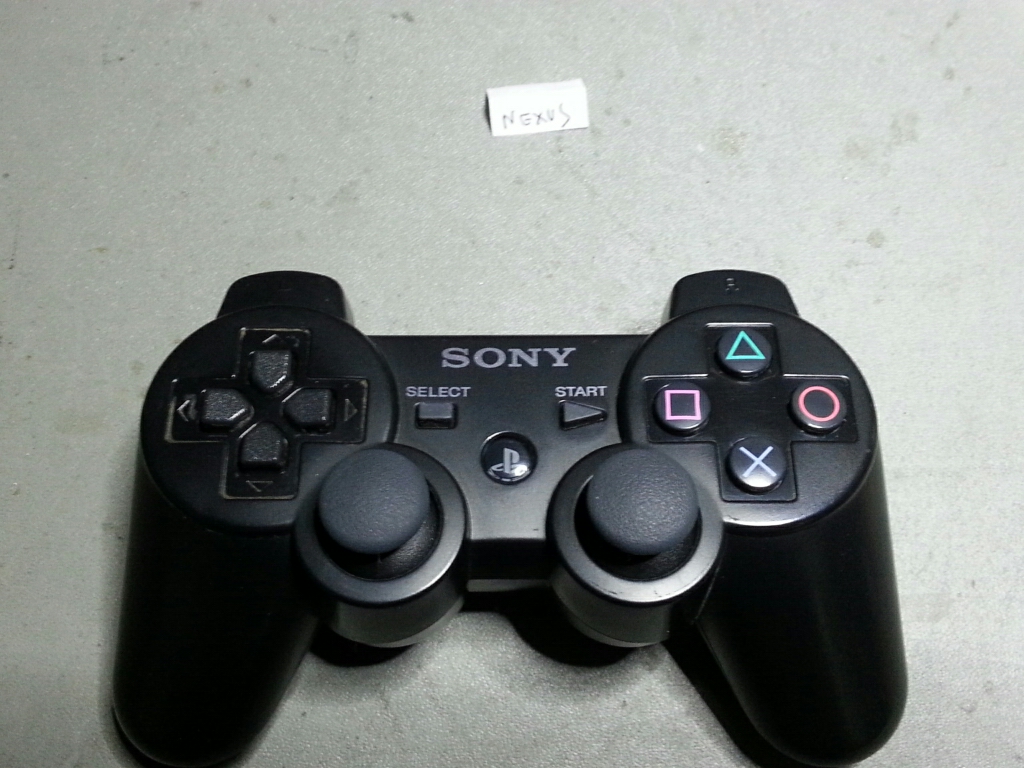

    Teniamo in considerazione il joystick ps3 in questione:

    [MiniTutorial] Come sostituire i led smd al controller PS3-cymera_20140126_102506.jpg

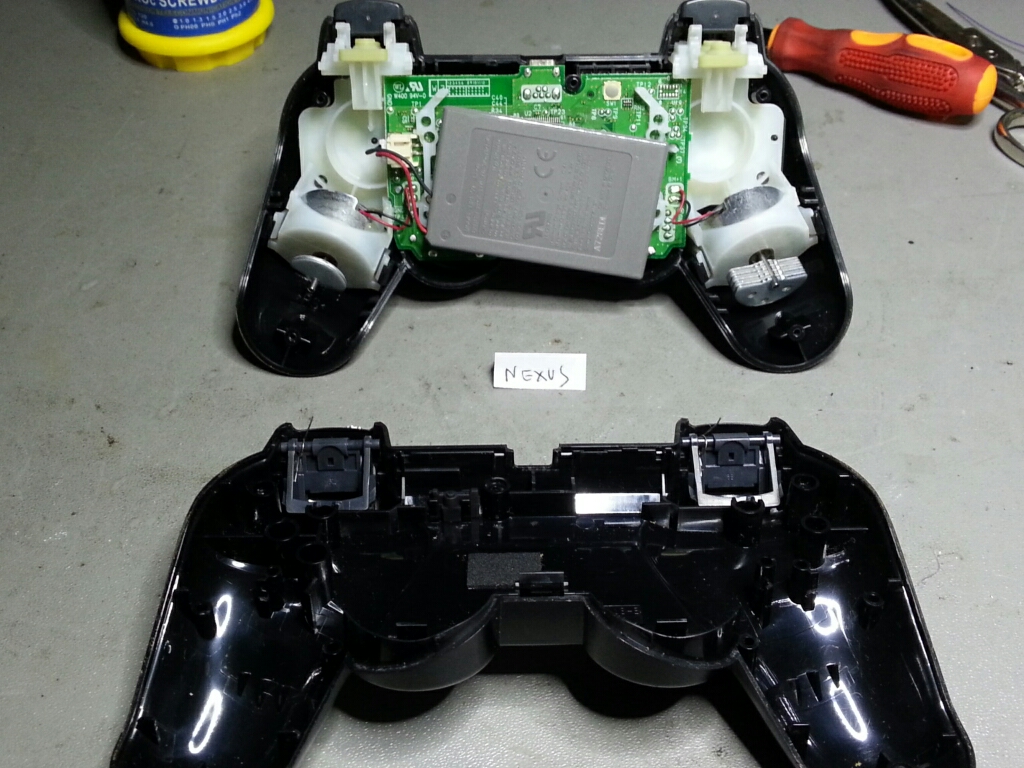

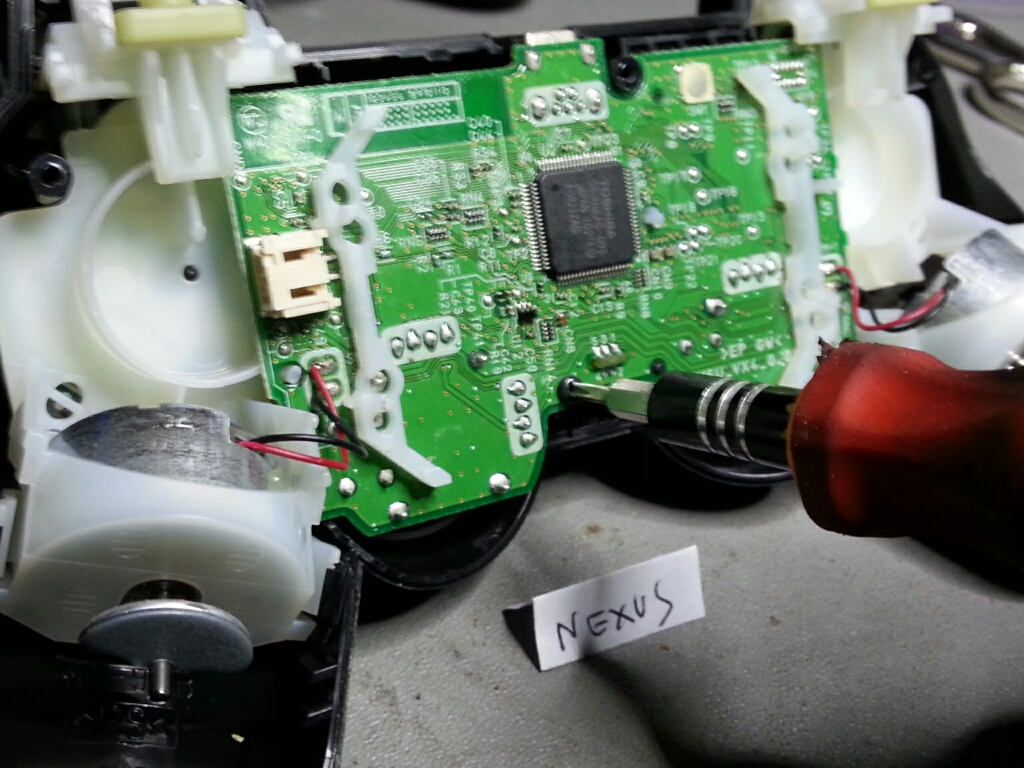

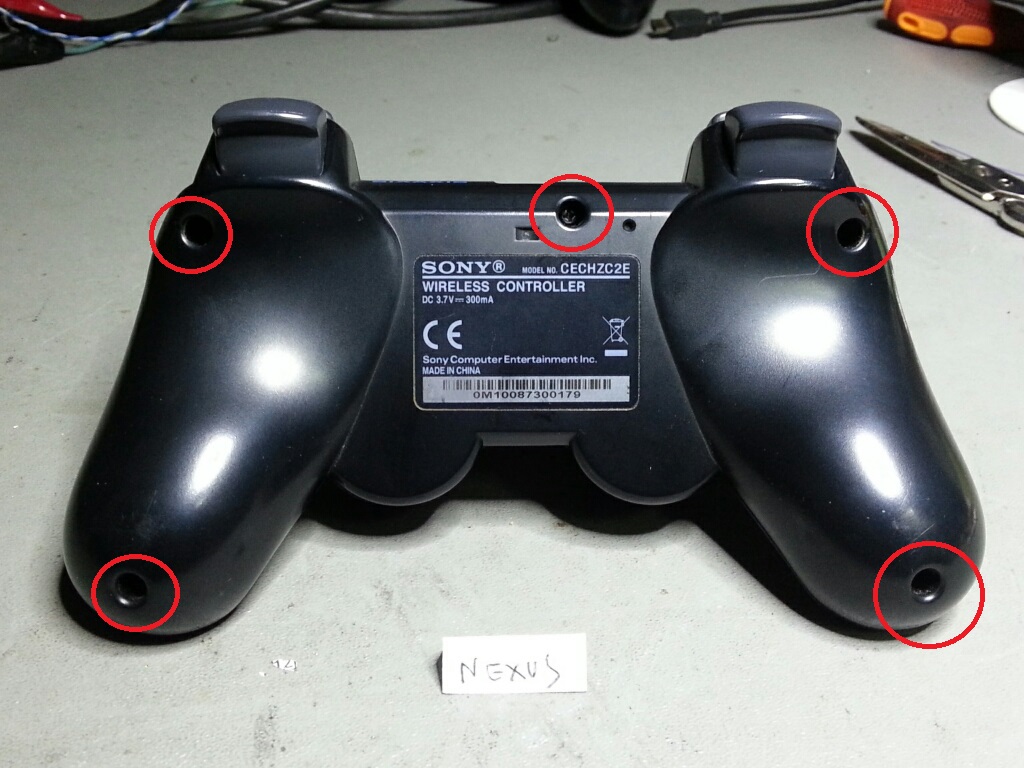

    Ora smontate le viti evidenziate in figura,e una volta aperto il joystick, svitate la vite che ferma la pcb alla parte di plastica

    [MiniTutorial] Come sostituire i led smd al controller PS3-cymera_20140126_102535.jpg[MiniTutorial] Come sostituire i led smd al controller PS3-cymera_20140126_102927.jpg[MiniTutorial] Come sostituire i led smd al controller PS3-cymera_20140126_103030.jpg

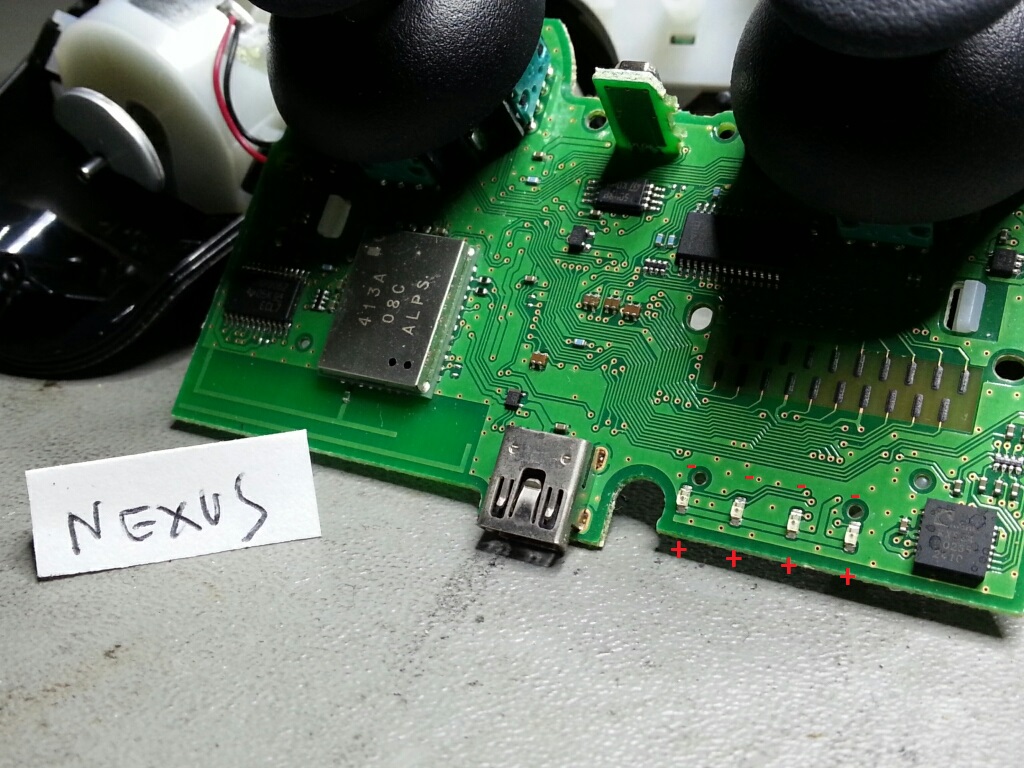

    Ora prendete il led smd 0805, e segnatevi le sue polarità!!!!sulla pcb vi ho segnato le polarità, mi raccomando rispettatele se no i led una volta montati non funzionano.

    [MiniTutorial] Come sostituire i led smd al controller PS3-cymera_20140126_103229.jpg[MiniTutorial] Come sostituire i led smd al controller PS3-images.jpg

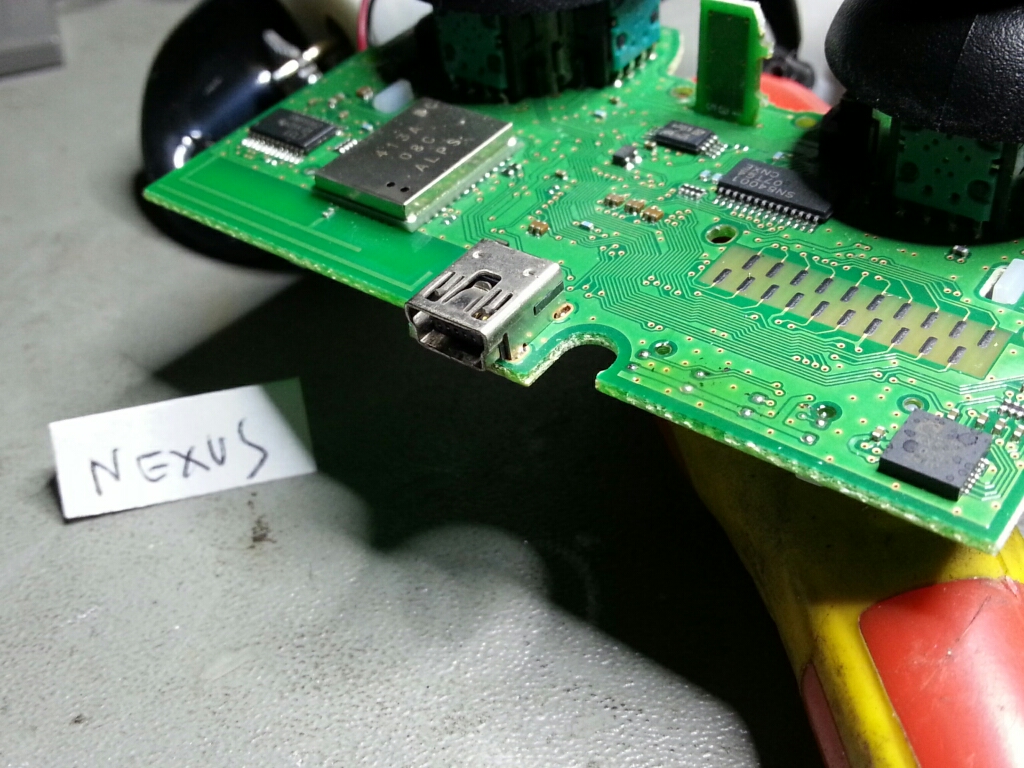

    Una volta staccati i led avrete una situazione del genere

    [MiniTutorial] Come sostituire i led smd al controller PS3-cymera_20140126_104035.jpg

    ...e qui una volta montati !!!!

    [MiniTutorial] Come sostituire i led smd al controller PS3-cymera_20140126_111005.jpg

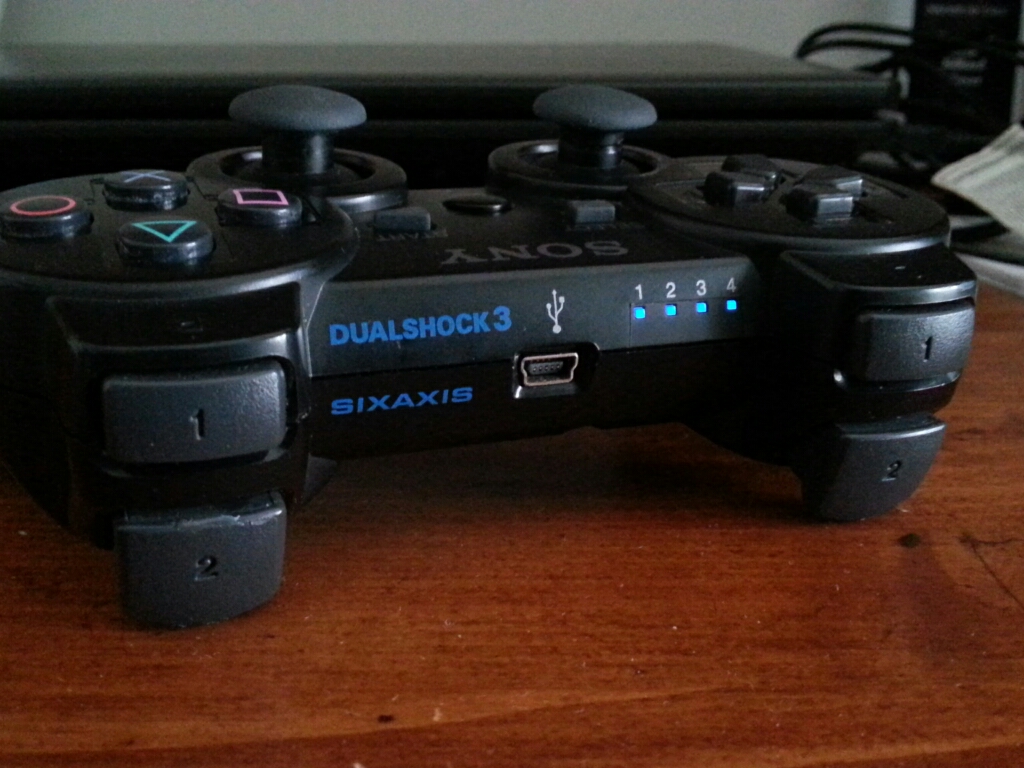

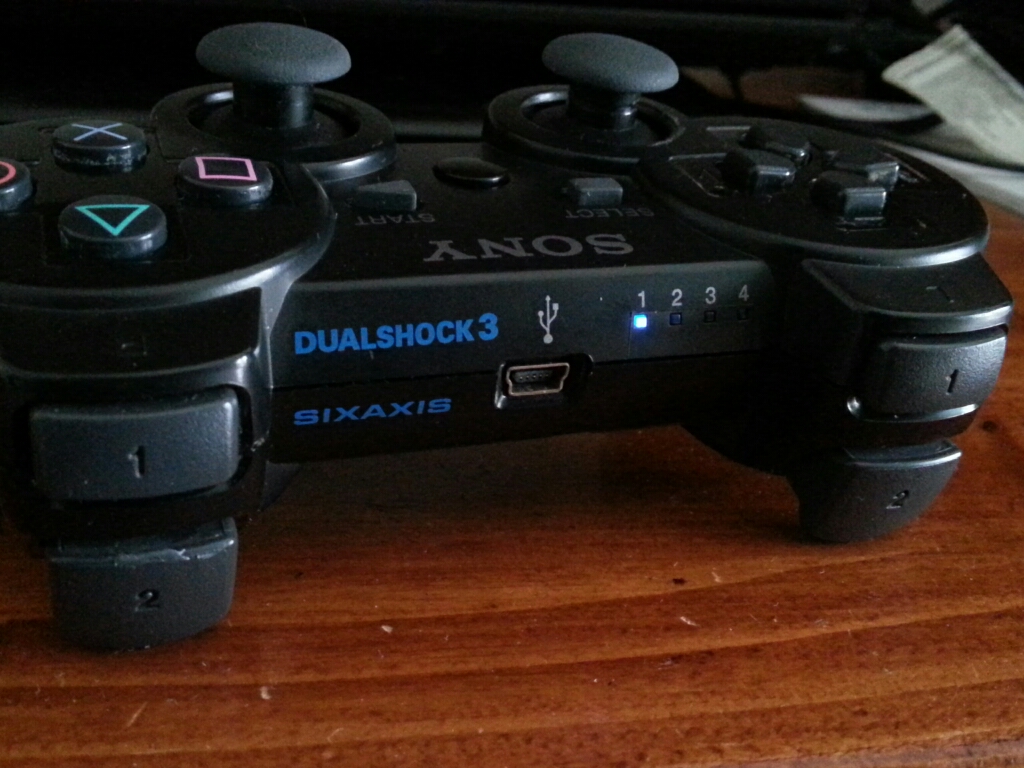

    Perfetto ragazzi rimontate il tutto e dopo aver finito avrete questo risultato

    [MiniTutorial] Come sostituire i led smd al controller PS3-cymera_20140126_135648.jpg[MiniTutorial] Come sostituire i led smd al controller PS3-cymera_20140126_140249.jpg

    ....Buon divertimento by Nexus
    oppilif, pocoyo2, lor3nzo1 and 4 others like this.

  2. #2
    God L'avatar di Titty
    Data Registrazione
    Jul 2011
    Messaggi
    7,136
    Bel lavoro, complimenti...
