Come sostituire i led smd al controller PS3

Ciao ragà buonasera!!!L'altro giorno non avendo un cavolo da fare mi sono messo così giusto per, a sostituire i led smd del controller PS3 dal colore di fabbrica rosso a quello blu :D.

Vi illustro in breve tutti i passaggi che ho fatto io, così se vi và di sostituirli potete seguire tranquillamente questa miniguida....Iniziamo :D!!!

Occorrente:

- Joystick Ps3 Originale

- Led smd 0805 blue

- Pinzetta elettrostatica per distaccare i led originali

- Flussante buono, stagno pure!!!

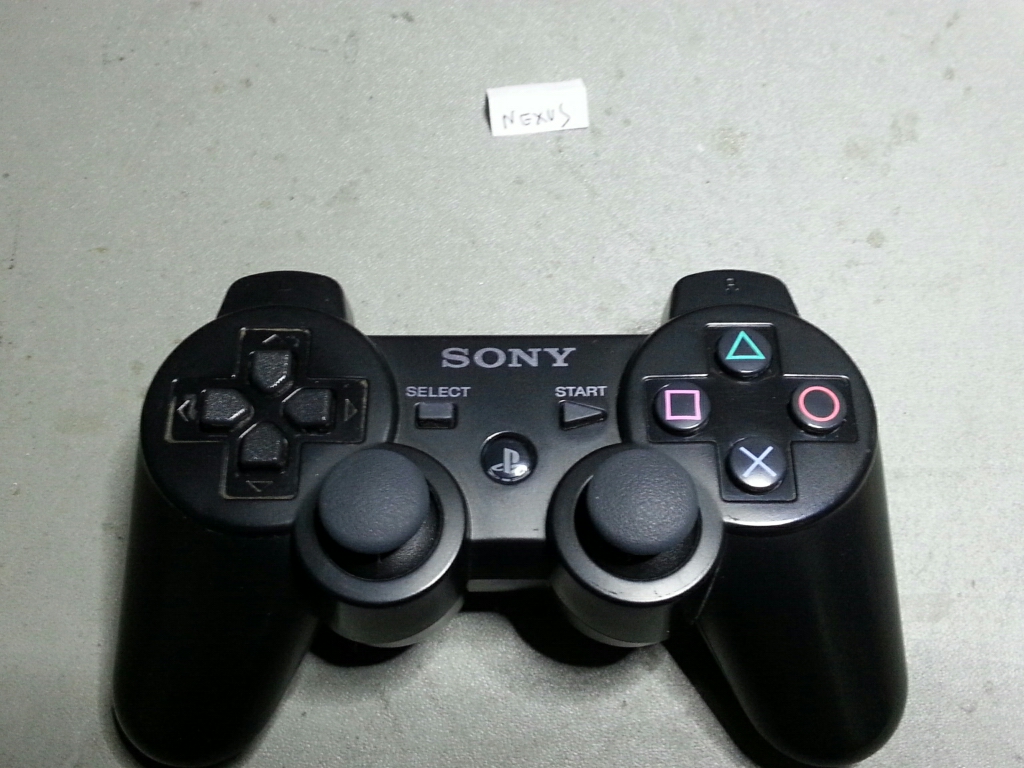

Teniamo in considerazione il joystick ps3 in questione:

Allegato 15710

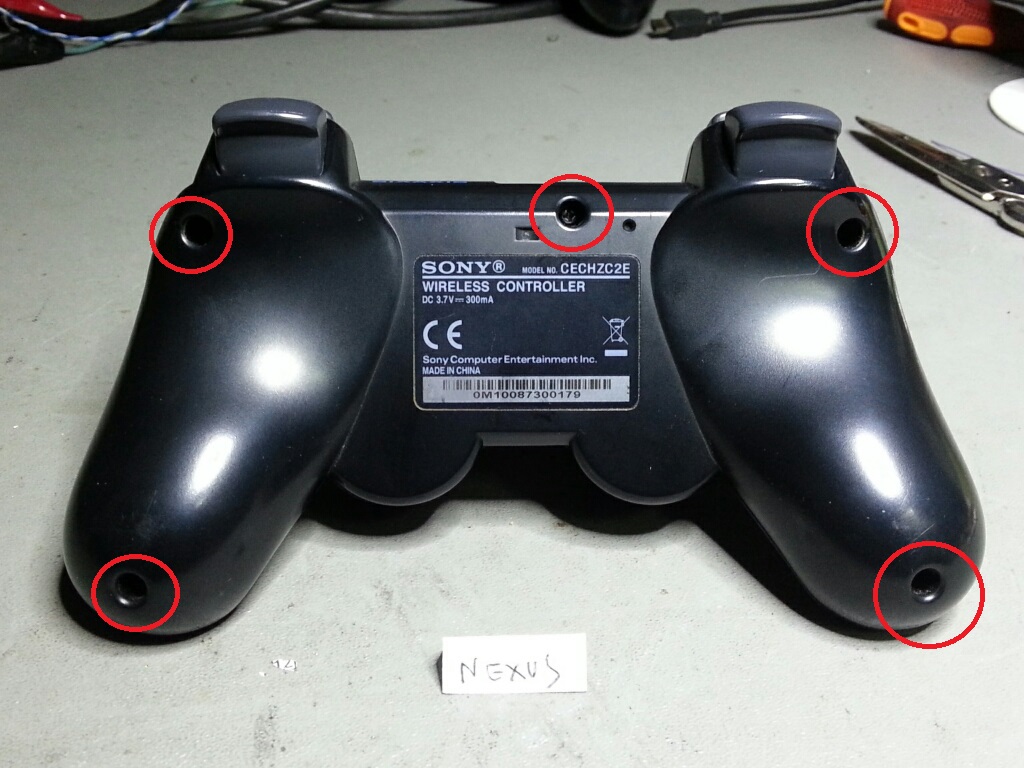

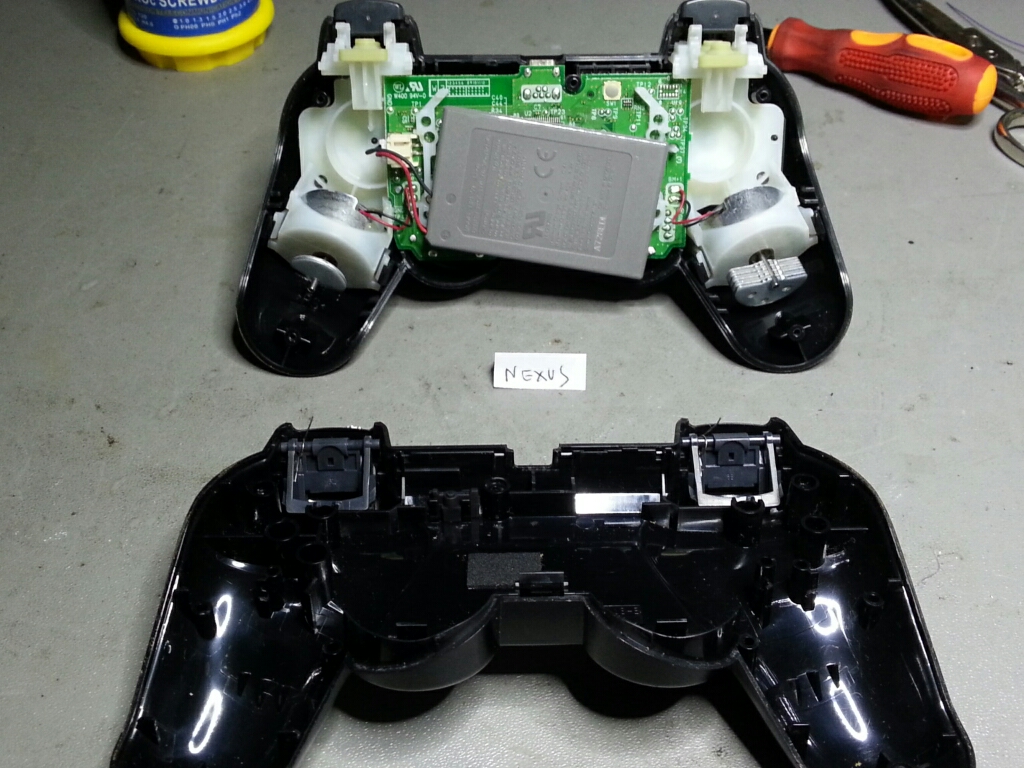

Ora smontate le viti evidenziate in figura,e una volta aperto il joystick, svitate la vite che ferma la pcb alla parte di plastica

Allegato 15701 Allegato 15702 Allegato 15703

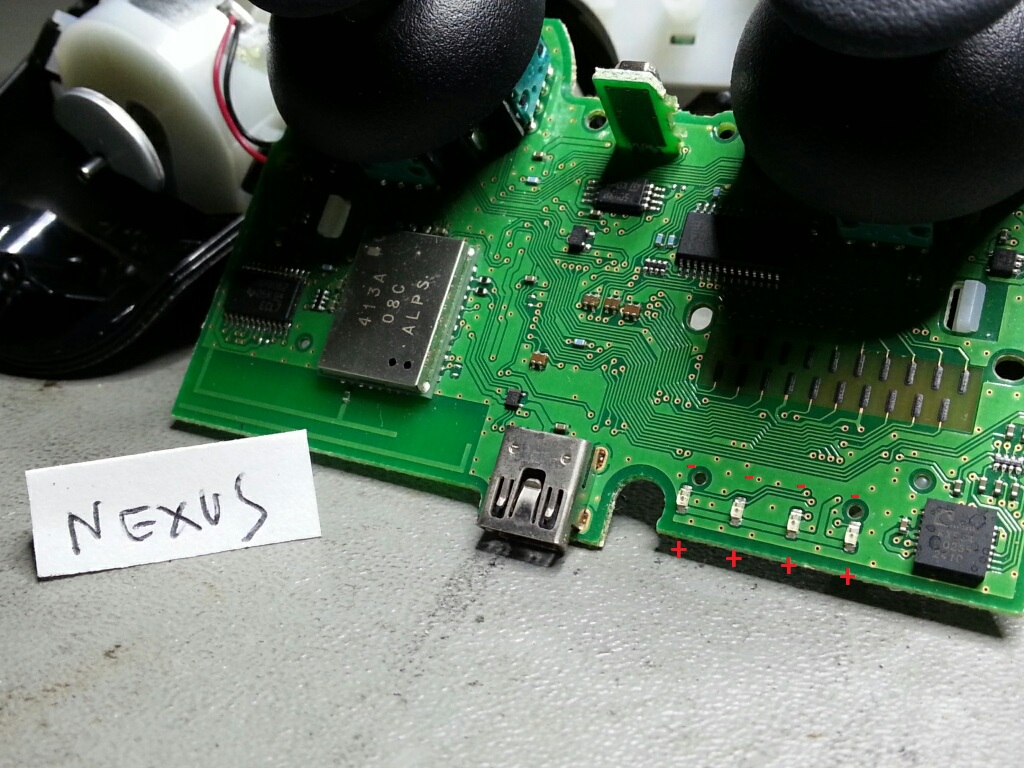

Ora prendete il led smd 0805, e segnatevi le sue polarità!!!!sulla pcb vi ho segnato le polarità, mi raccomando rispettatele se no i led una volta montati non funzionano.

Allegato 15704 Allegato 15706

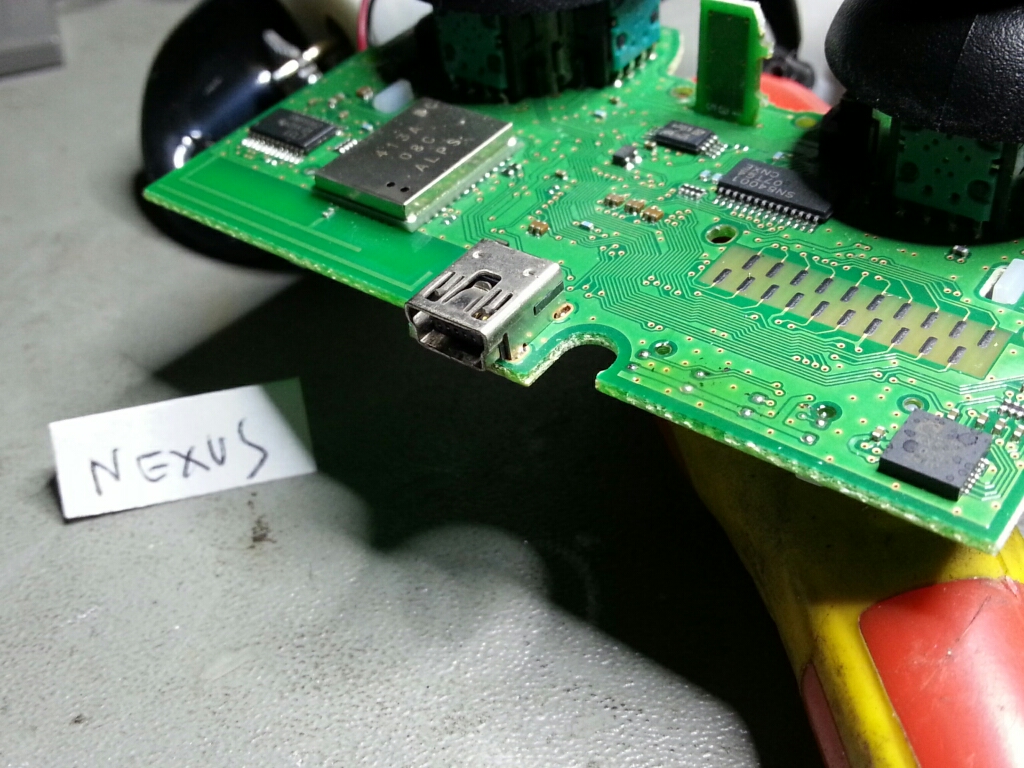

Una volta staccati i led avrete una situazione del genere

Allegato 15705

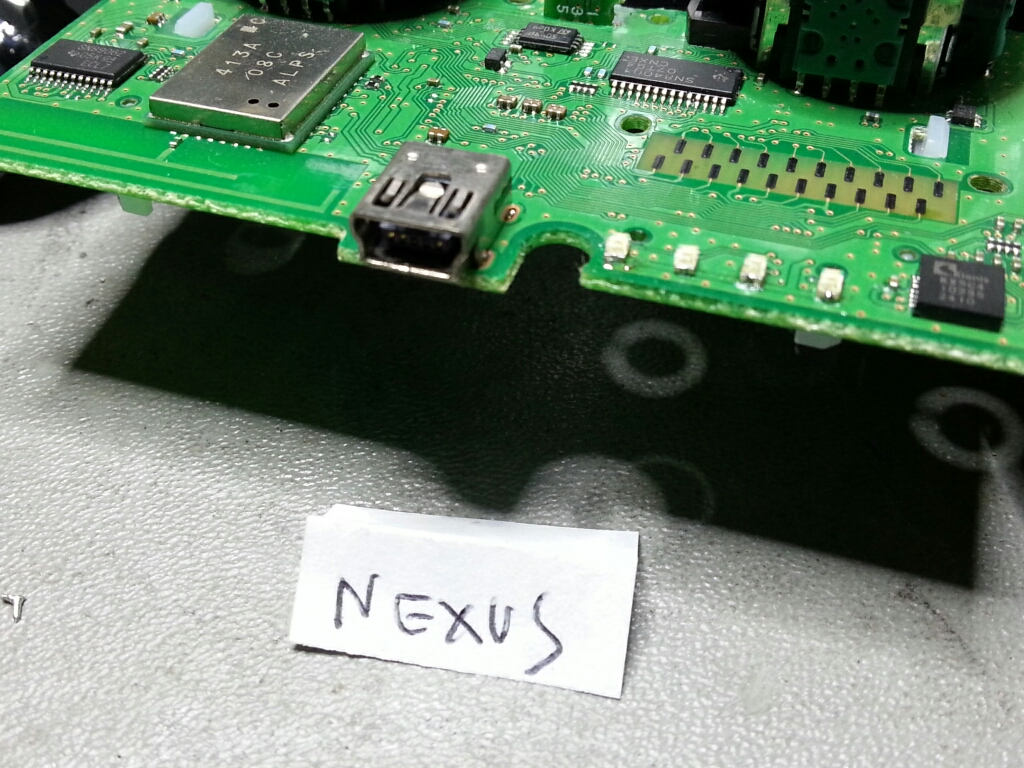

...e qui una volta montati :D!!!!

Allegato 15707

Perfetto ragazzi rimontate il tutto e dopo aver finito avrete questo risultato

Allegato 15708 Allegato 15709

....Buon divertimento by Nexus :)
