Teensy++ 2.0 e ps3 slim

Sto riscontrando un problema strano con il mio Teensy++ 2.0, quando effettuo il dump della NOR, l'analisi mi restituisce sempre gli stessi valori: 22,32 e 5,22.
Ho provato anche su un altra PS3 e mi restituisce il valore finale 5,23, ho provato a cambiare i fili, ad allungarli, ad accorciarli, ho riprogrammato il teensy, ho cambiato pc ed installato più volte su 2 PS3 diverse.
A questo punto mi viene il dubbio che ho qualche problema con il teensy, premetto che con questo hardware ne avrò fatte già una ventina.
Qualcuno ha idea di come testarlo ? Allego foto installazione ma vi assicuro che anche saldando a cazzo mi restituisce sempre gli stessi valori.

http://imageshack.us/a/img404/1345/tm9y.jpg

http://imageshack.us/a/img34/2665/xcrm.jpg

http://imageshack.us/a/img22/3488/1n8h.jpg

http://imageshack.us/a/img443/7065/itpu.jpg

ma ti riferisci alle statistiche?
se si avrai aperto il dump con un hex editor e cercato i valori standard?

Si a me non sembrano buoni, anche il valore centrale non è buono, non arriva a 0,5

Inviato dal mio HTC One usando Tapatalk 4

Deve esser max 0.5

ma il resto hai validato manualmente? le statistiche non servono quasi ad un cazz

si ma ripeto hai seguito il post di validazione di Zeruel?
il tool di Swizzy cosa ti dice?
Norway ti riconosce la NOR?

Si riconosce le nor, non sono andato avanti poi anche perché nell'editor si vede che i dump non sembrano corretti, mi suggerite di verificare anche con la guida di zeruel ?

Inviato dal mio HTC One usando Tapatalk 4

segui i consigli di guerriero,ma non scrivere nulla

Ok vi aggiorno

Inviato dal mio HTC One usando Tapatalk 4

Analizzare il dump ti aiuta a capire,se é on parte corretto vuol dire che o hai un falso contatto o fili invertiti .
Se invece é del tutto sbagliato e norway riconosce la NOR allora é molto strano

inviato dal mio...fermacarte [url='http://tapatalk.com/m?id=10']now Free[/url]

Si anche io ho pensato al falso contatto ma ho cambiato i fili 2 volte e rifatto installazione da capo almeno 4 o 5 volte su 2 ps3 diverse

Inviato dal mio HTC One usando Tapatalk 4

Potresti avere un Ros vuoto e le statistiche sono sballate. Sono console andate in assistenza e mai aggiornate?

E' solo una ipotesi la mia, non certo la soluzione.

Non credo e poi 2 su 2 sarebbe una sfiga, una delle due monta un 3.56 nativo, l`altra minore

Inviato dal mio HTC One usando Tapatalk 4

Flowrebuilder non mi estrae nemmeno un dump, mi dice che ci sono degli errori ed in effetti mi crea una cartella vuota.

Qualcuno che mi posta uno schema per una SUR - 001 ?

Citazione:

---

Originariamente Scritto da TheLinuxMafia

Non credo e poi 2 su 2 sarebbe una sfiga, una delle due monta un 3.56 nativo, l`altra minore

Inviato dal mio HTC One usando Tapatalk 4

Flowrebuilder non mi estrae nemmeno un dump, mi dice che ci sono degli errori ed in effetti mi crea una cartella vuota.

Qualcuno che mi posta uno schema per una SUR - 001 ?

---

senza offesa ma potresti fare le prove che ti ho chiesto?
cosa c'entra flowrebuilder adesso...

Ho seguito la guida di zeruel85
[url]http://www.consoleopen.com/forum/tutorial-hardware-ps3-ps3-slim/11727-tutorial-analisi-e-validazione-dei-dump-dual-nand-e-nor.html[/url]

La SUR-001 è uguale alle JSD-001 e JTP-001 (parlo dei test point per la NOR naturalmente, non dell'intera mobo).

Citazione:

---

Originariamente Scritto da TheLinuxMafia

Ho seguito la guida di zeruel85
[url]http://www.consoleopen.com/forum/tutorial-hardware-ps3-ps3-slim/11727-tutorial-analisi-e-validazione-dei-dump-dual-nand-e-nor.html[/url]

---

Punto primo se non dici cosa ti risulta dai check precedenti non capiamo nulla.
Punto secondo: il tool di Swizzy cosa dice?
Punto terzo: magari uno screen della prima pagina degli offset.
Se dai informazioni con il contagocce stiamo qui fino a domattina.

Ok cerco di fare un post completo :)

in caso posta uno screen anche di bwe nor validator

Controllo se la nor è riconosciuta dal Teensy e dal pc:
Allegato 13305

Effettuo 3 dump
Allegato 13306

Faccio l'analisi con HxD
Allegato 13307
Allegato 13308

Controllo se i dump sono uguali
Allegato 13309

Come da guida di zeruel temto di estrarre il dump ma ottengo questo errore:
Allegato 13310

Questo invece il tool di swizzy:
Allegato 13311

ora mi strappo i capelli...ci rinuncio

Eheheheh mi stai condannando ad utilizzare il progskeet !!!! ;(

Volendo alimentare il teensy esternamente ? Io adesso uso il regolatore.

Ecco il log di PS3 Flash Tool

********************************************
PS3 Dump Checker v1.0 (Build: 250)
Check started: 09.10.2013 15:20:14
********************************************
15:20:14 : Reading image into memory and checking statistics...
15:20:14 : Statistics check skipped! (nothing to check)
15:20:14 : Binary check Started!
15:20:14 : Binary check for Header Magic0 Started... Result: FAILED! Header Magic0
Offset: 0x10
Expected data:
00 00 00 00 0F AC E0 FF 00 00 00 00 DE AD BE EF
Actual data: 00 00 00 00 0F AC C0 FF 00 00 00 00 DE AD 9E EF
15:20:14 : Binary check for Header Magic1 Started... Result: FAILED! Header Magic1
Offset: 0xF00010
Expected data:
00 00 00 00 0F AC E0 FF 00 00 00 00 DE AD FA CE
Actual data: 00 00 00 00 0F AC C0 FF 00 00 00 00 DE AD DA CE
15:20:14 : Binary check for Flash Format Started... Result: OK!
15:20:14 : Binary check for asecure_loader Started... Result: FAILED!
Offset: 0x420
Expected data:
61 73 65 63 75 72 65 5F 6C 6F 61 64 65 72 00 00
Actual data: 41 73 45 63 55 72 45 5F 4C 6F 41 64 45 72 00 00
15:20:14 : Binary check for eEID Started... Result: FAILED!
Offset: 0x450
Expected data:
65 45 49 44 00 00 00 00 00 00 00 00 00 00 00 00
Actual data: 45 45 49 44 00 00 00 00 00 00 00 00 00 00 00 00
15:20:14 : Binary check for cISD Started... Result: FAILED!
Offset: 0x480
Expected data:
63 49 53 44 00 00 00 00 00 00 00 00 00 00 00 00
Ascii Value: cISD
Actual data: 43 49 53 44 00 00 00 00 00 00 00 00 00 00 00 00
Ascii Value: CISD
15:20:14 : Binary check for cCSD Started... Result: FAILED!
Offset: 0x4B0
Expected data:
63 43 53 44 00 00 00 00 00 00 00 00 00 00 00 00
Ascii Value: cCSD
Actual data: 43 43 53 44 00 00 00 00 00 00 00 00 00 00 00 00
Ascii Value: CCSD
15:20:14 : Binary check for trvk_prg0 Started... Result: FAILED!
Offset: 0x4E0
Expected data:
74 72 76 6B 5F 70 72 67 30 00 00 00 00 00 00 00
Ascii Value: trvk_prg0
Actual data: 54 72 56 6B 5F 70 52 67 10 00 00 00 00 00 00 00
Ascii Value: TrVk_pRg
15:20:14 : Binary check for trvk_prg1 Started... Result: FAILED!
Offset: 0x510
Expected data:
74 72 76 6B 5F 70 72 67 31 00 00 00 00 00 00 00
Ascii Value: trvk_prg1
Actual data: 54 72 56 6B 5F 70 52 67 11 00 00 00 00 00 00 00
Ascii Value: TrVk_pRg
15:20:14 : Binary check for trvk_pkg0 Started... Result: FAILED!
Offset: 0x540
Expected data:
74 72 76 6B 5F 70 6B 67 30 00 00 00 00 00 00 00
Ascii Value: trvk_pkg0
Actual data: 54 72 56 6B 5F 70 4B 67 10 00 00 00 00 00 00 00
Ascii Value: TrVk_pKg
15:20:14 : Binary check for trvk_pkg1 Started... Result: FAILED!
Offset: 0x570
Expected data:
74 72 76 6B 5F 70 6B 67 31 00 00 00 00 00 00 00
Ascii Value: trvk_pkg1
Actual data: 54 72 56 6B 5F 70 4B 67 11 00 00 00 00 00 00 00
Ascii Value: TrVk_pKg
15:20:14 : Binary check for ros0 Started... Result: FAILED!
Offset: 0x5A0
Expected data:
72 6F 73 30 00 00 00 00 00 00 00 00 00 00 00 00
Ascii Value: ros0
Actual data: 52 6F 53 30 00 00 00 00 00 00 00 00 00 00 00 00
Ascii Value: RoS0
15:20:14 : Binary check for ros1 Started... Result: FAILED!
Offset: 0x5D0
Expected data:
72 6F 73 31 00 00 00 00 00 00 00 00 00 00 00 00
Ascii Value: ros1
Actual data: 52 6F 53 31 00 00 00 00 00 00 00 00 00 00 00 00
Ascii Value: RoS1
15:20:14 : Binary check for cvtrm Started... Result: FAILED!
Offset: 0x600
Expected data:
63 76 74 72 6D 00 00 00 00 00 00 00 00 00 00 00
Ascii Value: cvtrm
Actual data: 43 76 54 72 4D 00 00 00 00 00 00 00 00 00 00 00
Ascii Value: CvTrM
15:20:14 : Binary check for metldr Header Started... Result: FAILED!
Offset: 0x820
Expected data:
6D 65 74 6C 64 72
Ascii Value: metldr
Actual data: 4D 65 54 6C 44 72
Ascii Value: MeTlDr
15:20:14 : Binary check for asecure_loader Header Started... Result: FAILED!
Offset: 0x800
Expected data:
00 00 00 01 00 00 00 01 00 00 00 00 00 02 E8 00
Actual data: 00 00 00 01 00 00 00 01 00 00 00 00 00 02 C8 00
15:20:14 : Binary check for eEID Header Started... Result: OK!
15:20:14 : Binary check for cISD Header Started... Result: OK!
15:20:14 : Binary check for cCSD Header Started... Result: OK!
15:20:14 : Binary check for trvk_prg0 SCE Started... Result: OK!
15:20:14 : Binary check for trvk_prg1 SCE Started... Result: OK!
15:20:14 : Binary check for trvk_pkg0 SCE Started... Result: OK!
15:20:14 : Binary check for trvk_pkg1 SCE Started... Result: OK!
15:20:14 : Binary check for ros0 Header Started... Result: FAILED!
Offset: 0xC0000
Expected data:
00 00 00 00 00 00 00 00 00 00 00 00 00 6F FF E0
Actual data: 00 00 00 00 00 00 00 00 00 00 00 00 00 6F DF E0
15:20:14 : Binary check for ros1 Header Started... Result: FAILED!
Offset: 0x7C0000
Expected data:
00 00 00 00 00 00 00 00 00 00 00 00 00 6F FF E0
Actual data: 00 00 00 00 00 00 00 00 00 00 00 00 00 6F DF E0
15:20:14 : Binary check for cvtrm header Started... Result: FAILED!
Offset: 0xEC0000
53 43 45 49 FF FF FF FF FF FF FF FF FF FF FF FF
00 00 00 00 FF FD FF FF FF FF FF FF FF FF FF FF

Actual data: 00 00 00 00 DF FD DF FF DF FF DF FF DF FF DF FF
15:20:14 : Binary check for IDPS/Target_ID Started... Result: OK!
15:20:14 : Binary check for metldr0 Started... Result: FAILED!
Offset: 0x81E
E7 B0
E8 C0
E8 E0
E8 D0
EA 60
E8 90
E9 20
E9 60
F9 20
F9 B0

Actual data: C9 20
15:20:14 : Binary check for metldr1 Started... Result: OK!
15:20:14 : Binary check for bootldr0 Started... Result: FAILED!
Offset: 0xFC0002
2F 13
2F 3B
2F 4B
2F 53
2E E3
2E AB
2E B3
2F 13
2F 4B
2F 1C
2E F4
2F 5B
2F FB
30 1B

Actual data: 0F 4B
15:20:14 : Binary check for bootldr1 Started... Result: FAILED!
Offset: 0xFC0012
2F 13
2F 3B
2F 4B
2F 53
2E E3
2E AB
2E B3
2F 13
2F 4B
2F 1C
2E F4
2F 5B
2F FB
30 1B

Actual data: 0F 4B
15:20:14 : Data check Started!
15:20:14 : Data check for PS3DumpChecker.Common+DataCheck Started... Result: OK!
15:20:14 : Data check for PS3DumpChecker.Common+DataCheck Started... Result: OK!
15:20:14 : SKU List check Started!
15:20:14 : No matching SKU model found!
15:20:14 : idps = 0A
15:20:14 : metldr0 = C920
15:20:14 : metldr1 = 0E8E
15:20:14 : bootldr0 = 0F4B
15:20:14 : bootldr1 = 0F4B
15:20:14 : bootldrsize = F4F0
15:20:14 : All checks (33 Checks) have been completed after 0 Minutes 0 Seconds and 383 Milliseconds
Bad count: 22 of 33 Tests Check result: Failed!

il dump non è valido, prova senza regolatore ma non dovrebbe cambiare nulla

Secondo me hai un problema di cavi, sicuro di non invertire E4 ed E5 ad esempio? visto che i fili li monti sul lato inferiore e sono gli unici senza serigrafia.

Citazione:

---

Originariamente Scritto da guerrierodipace

Secondo me hai un problema di cavi, sicuro di non invertire E4 ed E5 ad esempio? visto che i fili li monti sul lato inferiore e sono gli unici senza serigrafia.

---

Il dump avviene e anche sono tutti identici. Non credo sarebbe lo stesso invertendo due punti di controllo come E4 e E5. Più probabile avere invertito i Data, o gli Address, ma anche qui si intuirebbe dagli offset cannati. Controlla i 16 Data se sono corretti.

Controllato varie volte anche con il tester, ricontrollo comunque per scrupolo

Prova a controllare Data6 e Data14.

Citazione:

---

Originariamente Scritto da TheLinuxMafia

Controllato varie volte anche con il tester, ricontrollo comunque per scrupolo

---

almeno hai imparato da solo che Dump Checker crea un bel log txt :p

Citazione:

---

Originariamente Scritto da zeruel85

Prova a controllare Data6 e Data14.

---

Controllato ed è tutto ok, non so cosa altro pensare, ho cambiato anche pc ....
Ho testato la continuità dalla scheda madre direttamente ai piedini del chip e vanno tutti.

Guardando il teensy mentre effettua il dump, noto che verso i 12mb la luce si spegne e si riaccende intorno ai 14mb, ho rifatto l'installazione ma non va, sempre uguale, come se mancasse un pezzo di nor.

Ho staccato B6 del teensy (a22) e le statistiche sono salite ?!?!?!?

Ho connesso il progskeet e sono riuscito a fare il dump, il problema è che adesso non lo riesco a scrivere, con il progskeet ci sono riuscito si e no un paio di volte, ma adesso non mi fa scrivere nemmeno il teensy, il procedimento va a buon fine ma poi fallisce la verifica.

Quale ProgSkeet? La Macronix dovresti riuscire a flasharla senza grossi problemi comunque...

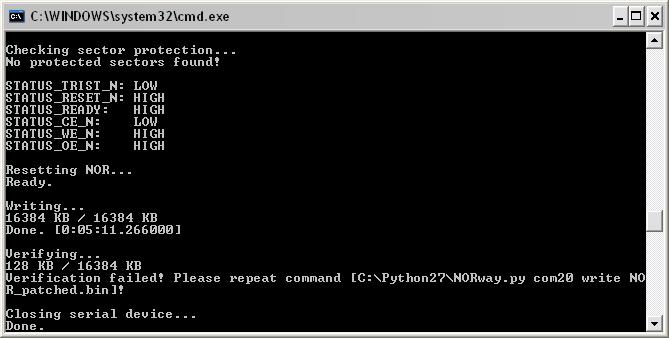

Versione 1.1, non so ma non riesco a scrivere mi da sempre verifica fallita con progskeet, adesso ho alimentato il teensy diversamente e sto provando a scrivere.

Allegato 13325

Nulla da fare, mi sa che c'è qualcosa nel teensy che non va, anche se riconosce la nor e non da errori.
A scrivere ci ha messo 5:11 non è troppo poco ?

Per me è il montaggio... fili o tensione non regolare... hai provato le varie opzioni di scrittura? Il teensy ha mille mila modalità di write

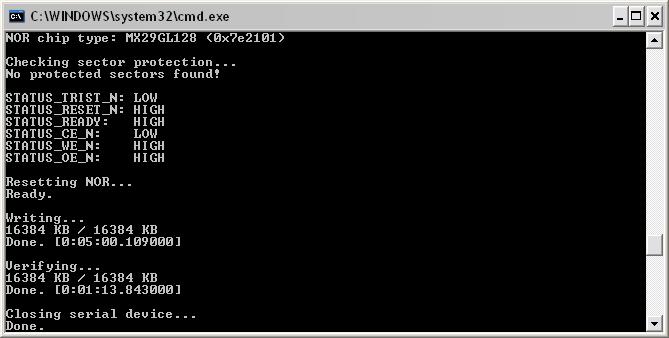

Adesso finito con writeword ed è la stessa cosa, per il montaggio non so, non è la prima che faccio e poi sbagliare il montaggio 6 o 7 volte è proprio da sfigati :)

A me quello che sembra strano è che arrivato a 7mb circa il led si spegne ed il contatore della scrittura va veloce, come e no0n scrivesse nulla, uguale lo fa anche verso i 13mb, ho notato questa cosa anche in lettura.

ma hai provato a scrivere senza avere mai letto un dump correttamente? o ci siamo persi qualcosa?

le saldature della prima foto mi sembrano un po' troppo appuntite...

No il dump corretto l'ho fatto con il progskeet

Inviato dal mio HTC One usando Tapatalk 4

Ma il cavo USB lo hai cambiato?

inviato dal mio...fermacarte [url='http://tapatalk.com/m?id=10']now Free[/url]

Si ho cambiato anche il pc a dire il vero, ho messo anche quello con alimentazione separata

Inviato dal mio HTC One usando Tapatalk 4

Sono sempre più convinto che il mio teensy è danneggiato.
Il problema è che me ne serve uno anche con urgenza.
A pensare che io questi tool li compro sempre a doppio, solo il teensy ne ho preso uno solo.

Inviato dal mio HTC One usando Tapatalk 4


Inviato dal mio HTC One usando Tapatalk 4

Citazione:

---

Originariamente Scritto da TheLinuxMafia

Sono sempre più convinto che il mio teensy è danneggiato.
Il problema è che me ne serve uno anche con urgenza.
A pensare che io questi tool li compro sempre a doppio, solo il teensy ne ho preso uno solo.

Inviato dal mio HTC One usando Tapatalk 4


Inviato dal mio HTC One usando Tapatalk 4

---

Se vuoi mandarlo lo testo

inviato dal mio...fermacarte [url='http://tapatalk.com/m?id=10']now Free[/url]

Ok sono riuscito a scrivere, come pensavo c'era qualcosa che non andava sul teensy, più precisamente ci sono dei contatti che sono saltati, a dire il vero avevo già controllato la continuità fra i pad del teensy ed il chip e sembrava tutto ok, in seguito ho ricontrollato e non mi dava continuità su 4 piazzole, infatti alla fine non mi riconosceva nemmeno più la nor.
Ho grattato un po le piste ed ho saldato i fili sulle piste direttamente e come per magia è avvenuta sia la scrittura che la verifica.
Spero a questo punto che riesco ad effettuare un dump buono anche con i fili saldati così ma in teoria dovrebbe essere più complicata la scrittura che la lettura, quindi sono fiducioso.
Grazie a tutti per l'aiuto.

Allegato 13331
