Problema scrittura Nor

Ciao a tutti, (premesso che non è il primo downgrade che eseguo) sto facendo il downgrade di una ps3 con board SUR-001 con il teensy++, ho letto correttamente la nor, eseguendo 3 dump, ho verificato il dump manualmente seguendo la guida ed ha passato tutti i controlli. FW di partenza 4.75, ho patchato la nor con l'autopatcher 4.70 e ho scritto la nor. scollegato il tristate, la console non parte. ho riscritto il dump per sicurezza e dopo ho eseguito un dump per verificare che la nor patchata si fosse scritta correttamente, ma non è così, le scritte sono tutte 'sballate'. come risolvo?
grazie a tutti :)

EDIT: ho ricontrollato le saldature, e c'era un filo scollegato sul teensy, quindi ho riscritto la nor patchata, verificata e le due nor sono identiche. ora ho acceso la console, schermo nero e nessun segno di vita! D:

EDIT2: il led HDD non lampeggia minimamente..

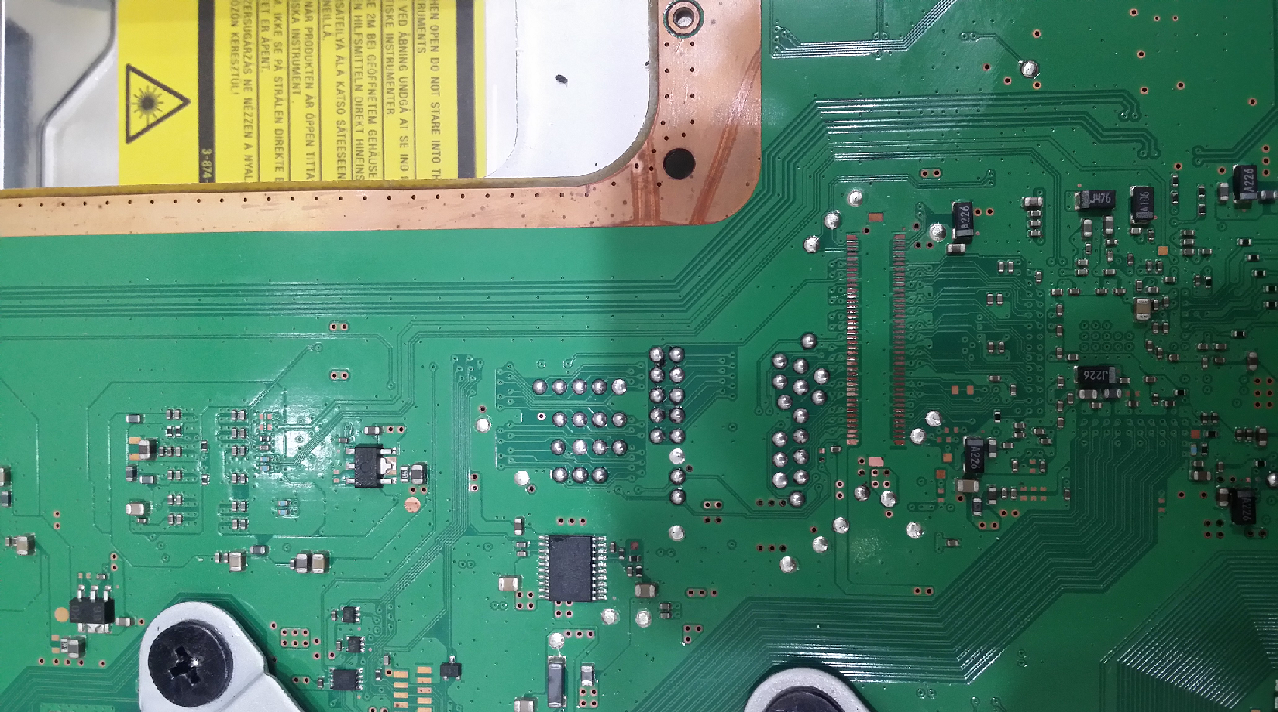

Vediamo le saldature?

Allegato 19533
il teensy l'ho scollegato per evitare falsi contatti..il dump sulla nor è identico a quella patchato..

E con la nor originale ?

Inviato dal mio SM-G920F utilizzando Tapatalk

Stasera metto la nor originale e vedo cosa fa, ma nel caso partisse, il problema sarebbe la patch che non va bene?

EDIT: leggendo nell'altro post 'the pusher' diceva che quando non lampeggia il led, il problema è hardware quindi non dovrebbe essere la nor..

EDIT2: ho riscritto la nor originale, ho fatto il dump di verifica, tutto ok. stesso risultato: led verde, schermo nero, non fa il reset video, niente led HDD, fa il test delle ventole.
cosa può essere successo?

EDIT3: ho controllato con il tester e il tristate è a massa! è per questo che non parte! com'è possibile? qualsiasi punto è a massa...

Nessun idea?

help! non riesco a capire dov'è che fa contatto..il tristate è scollegato ma il tester mi dice che è a massa.. :(

molto probabilmente hai letto la nand con un filo scollegato.... ti sembra valido il dump, ma a mio parere non lo è con un filo scollegato.
solitamente sul teensy i fili ogni due o tre macchine, bisognerebbe dissaldare e risaldare i fili.
io dopo saldato i fili al teensy, li fermo con del nastro, per evitare che qualcuno si spezzi.
e comunque anche con il nastro, ogni 2 o 3 ps3, dissaldo e risaldo.
hai fatto 3 dump iniziali tutti uguali, ma a mio parere erano tutti e 3 incompleti.

il filo spezzato potrebbe aver fatto anche corto con altri punti sul teensy.

a mio parere, ps3 da buttare.

non sarà la prima, ma vedo comunque una scheda madre sporca, e anche con caccole di stagno.

non c'è un modo per ricreare la nor, se il mio dump ha i dati che servono?

no non puoi ricreare niente. cmq lo hai verificato manualmente?

Pusher diceva il contrario. Devi preoccuparti se il led lampeggia ma lo schermo e' nero. Nel tuo caso o dump sbagliato o vattelappesca

Non sono d'accordo sul fatto che un filo possa portare a un finto dump valido. Per come è fatto il programma di hjudges, avere almeno una linea di indirizzi o dati non correttamente collegata, non farebbe risultare gli header, o le zone FF/00 filled, almeno tutto questo IMHO.

Citazione:

---

Originariamente Scritto da kiryo

EDIT3: ho controllato con il tester e il tristate è a massa! è per questo che non parte! com'è possibile? qualsiasi punto è a massa...

---

Scusate ma se il tristate è a massa c'è qualcosa di hardware che non funziona. Non si è mai sentito che la PS3, triste del suo contenuto della NOR, metta il tristate a massa.
Anche secondo me la motherboard è un po' "sporca". Verifica che il tristate non sia stato maltrattato e facci una bella foto

Edit: ma c'è qualcosa sotto le placche avvitate ai dissipatori?

Allora..I dump si, li ho verificati manualmente, c'è qualcuno che vorrebbe controllarlo meglio? :) anche io non capisco, anche se la nor fosse vuota, come fa la console con tutti i cavi scollegati ad essere a massa?
Si, c'è uno spessore tra la board e le placchette..lo sporco che dite voi, è il flussante che diventa nero, vi assicuro che le saldature sono lucide e splendenti..

Maschera il CID e uppa il tuo backup. Forse c'è una utility per mascherare il CID, non ricordo. Altrimenti controlla su ps3devwiki trovi gli offset dove è salvato il CID. Mi pare siano 2 posizioni

Stasera torno in lab e uppo il dump, appena torno dall'università :) intanto queste sono le foto della board, allego un link esterno..
"http://www.mediafire.com/download/5rkm5gtxgzku6mm/ps3.rar"

post di The Pusher in un'altra discussione: "dopo aver downgradato la prima cosa che dovete fare è vedere se il led dell'hard disk lampeggia; infatti in caso di:
Brick, Dump corrotto, GLOD ed affini.
Con schermo nero il led lampeggia per qualche istante
Se tale LED non lampeggia IL PROBLEMA E' HARDWARE."
a me il LED non lampeggia..
ho capito male io? O.o

EDIT: questo è il dump della nor.. "http://www.mediafire.com/download/t7tfei6osxpc7sv/nor_dump.rar"

il dump fa schifo.
e per fortuna che l'avevi validato....

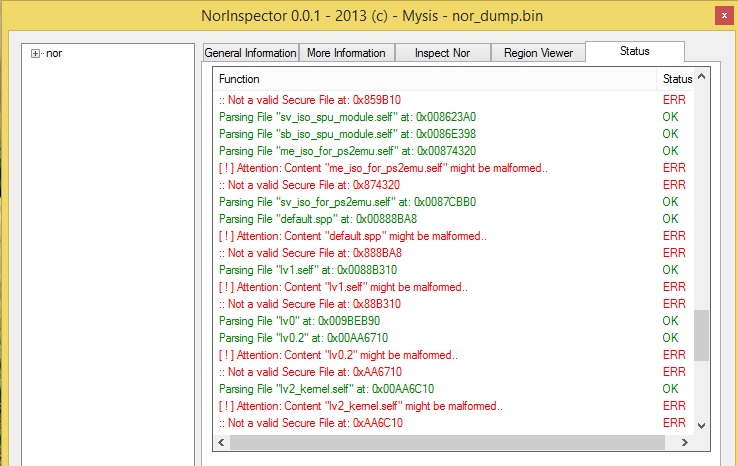

Mi spiace, ma con un dump del genere hai poche possibilità che funzioniAllegato 19556

e dove farebbe schifo?

Sinceramente anch'io credo sia di dubbia bontà.
Allego pdf di bwe validator ditemelo se lo devo togliere.

io uso la guida per validare che c'è qui sul forum, ho sempre usato quella..e secondo quella guida, il dump è valido..i tool non li uso perchè leggo ovunque che non sono affidabili..

Non sono affidabili al 100% è vero ma a volte aiutano quando leggo io verifico sia a mano che con i tool e una volta il tool mi ha parato il fondoschiena perchè avevo saltato un passaggio.

Direttamente dalla guida :

Citazione:

---

Il consiglio mio (e anche di chi ha sviluppato questi programmi) è quello di verificare sempre e comunque a mano determinati offset del dump. Con questo controllo incrociato tra tool automatizzato (vi ricordo che sulle NAND al momento vi dovete basare esclusivamente sull'analisi manuale dei dump) e verifica manuale dei vostri dump, avrete la quasi certezza (esiste una certezza assoluta? Difficile stabilirlo...) che essi siano validi e verificati, potendo così proseguire con il vostro hack, con il recupero di una console in semibrick o qualsiasi altra cosa ci dobbiate fare.

---

ok..dalla prossima console eseguirò verifiche incrociate, tra controllo a mano e tool ^^ vorrà dire che questa la terrò per pezzi di ricambio. ho già provveduto a reperire un'altra console..
una domanda: i valori del dump sbagliati sono comunque univoci? o ci sono alcuni valori uguali per tutte le console con quella board che è possibile tentare di ripristinare?

Entrambi i ros sono sballati ma se era modificata potrebbe essere normale ma i vtrm li indica vuoti.

Attualmente Ps3dumpchecker è uno dei tool più aggiornati, io consiglio quello!

Kiryo cmq cerca di togliere prima il corto sul tristate così almeno abbiamo conferma.

mah.. io personalmente uso prima PS3DumpChecker ultima versione per controllo e patch, poi controllo a mano con la guida di zeruel85.

Ormai è stato detto non so quante volte di ricontrollare il tristate. Vista la situazione del vtrm (presupposto che il resto sia "buono") potrebbe funzionare comunque e darti un RSOD, sistemabile riscrivendo quella zona di memoria con il pkg RSOD fix

Edit: visto ora il dump da pc, mi sa che hai fatto un disastro :(

Concordo pienamente con oterellino, oltretutto kiryo devi pulire per bene tutta la piastra, anche dai residui di flussante e sperare di trovare un corto da rimuovere.

Scusate, mi pare di notare che alcune informazioni nel dump siano swappate, cambiano gli offset e basta, potete controllare anche voi?

Edit: secondo me c'è speranza :D, controlla il tristate per piacere

Edit 2: dopo aver controllato flasha questo dump (ricordati di reinserire le tue informazioni, se gli altri vogliono dare un occhio mi facciano sapere che ne pensano) -> [URL="https://drive.google.com/file/d/0BwWNdDI-NQCcQnlZVWxncThBalU/view?usp=sharing"]nor_dump_otterellino.bin[/URL]

non riesco a sistemarlo il tristate..comunque mi sono ripassato tutte le saldature con il flussante e ho pulito la board..come risolvo il fatto che sia tutto a massa? :(

Tutto a massa cosa vuol dire? Tutti i punti?

Sì! Dovrei averlo scritto anche nell'altro post... :(

Ma il multimetro funziona :)? Dai come fanno tutti i punti a essere a massa. C'è qualcosa che non torna. Prova a flashare il dump.che ti ho procurato prima reinserendo i dati mancanti, flasha e rileggi per vedere se quello che hai scritto è stato flahsato correttamente.
Oltretutto se il Teensy legge e scrive il multimetro è in crisi nera

Il tester funziona tranquillo..comunque si lo so, è strano..per questo non capisco cosa sia successo..domani mattina provo il tuo dump e vediamo che succede..comunque grazie mille per l'aiuto :)

non sono scomparso XD non ho ancora avuto tempo di mettere mani sulla console..spero stasera/domattina di avere tempo :)

hai rimontato la console o hai usato dei cartoncini per attaccare i dissipatori durante il downgrade?

cartoncini..

Citazione:

---

Originariamente Scritto da kiryo

cartoncini..

---

si per tenere fermi i dissipatori, magari hai staccato un condensatore sotto la cpu per errore premendo con i cartoncini..

p.s non ho seguito bene ma i dati non erano unici e univoci del dump?

non tutti..

EDIT: ho appena scritto il dump di otterellino, dopo avere messo i dati mancanti, ma il risultato è lo stesso! non parte, il tristate risulta a massa..
può essere che resta a massa a livello software? tipo un qualche bit logico nella nor? (sto sparando boiate?)
