Downgrade nand progskeet 1.2 punti gnd e vcc

Ciao a tutti ragazzi mi accingo al mio primo downgrade di nand con progskeet 1.2 e volevo delle delucidazioni sui punti da saldare e dove sopratutto. allora il punto Wp come da schemi alternativi mi dice "WP already tied ti vcc" dove devo collegarlo???
seconda cosa visto il bug di WinSkeet per il quale devo collegare una nand alla volta, il punto CE colleghero sempre il primary e basta?
terza cosa i punti gnd e vcc li prendo da consolle?in questo caso poi la consolle la devo accendere o basta alimentarla??
nel caso come molti consigliano in cui volessi mettere alimentazione esterna devo dare vcc e gnd sia al progskeet che alla nand giusto?i piu della nand per alimentazione esterna??thanks

Hai una bella confusione in testa. Vediamo se riesco a schiarirti le idee un pochino.

Innanzitutto deduco che tu sia intenzionato a lavorare con nand su mobo, senza dissaldarle. In questo caso ti dico subito che dovrai saldare i fili direttamente sui piedini delle due nand.

"WP already tied to VCC" è una frase tipica delle piastre che montano una NOR, non le nand, mi sa che hai sbagliato diagramma...

Il discorso del bug di WinSkeet non c'entra assolutamente nulla con il CE Primary o Secondary. Per il tuo scopo (vale a dire il downgrade della console) ti serve sempre e solo il CE Primary. Il problema di WinSkeet con il 1.2 è che il TAB Nand 2 non funziona. Quindi una volta che ti sei assicurato di aver correttamente dumpato la prima nand, dovrai dissaldare i fili e collegarli alla seconda. Ecco anche perché preferisco dissaldare le nand e montarle sullo zif socket, proprio per non ammattire in operazioni di questo genere.

Se non dissaldi le nand, il mio consiglio è quello di usare un alimentatore esterno stabilizzato (ad esempio un ATX) per fornire corrente ad esse. Le nand vanno alimentate a 3,3V.

Il ProgSkeet 1.2 è già alimentato per conto suo, tramite la porta usb della slave board, quindi non lo devi alimentare esternamente.

Allegato 10245

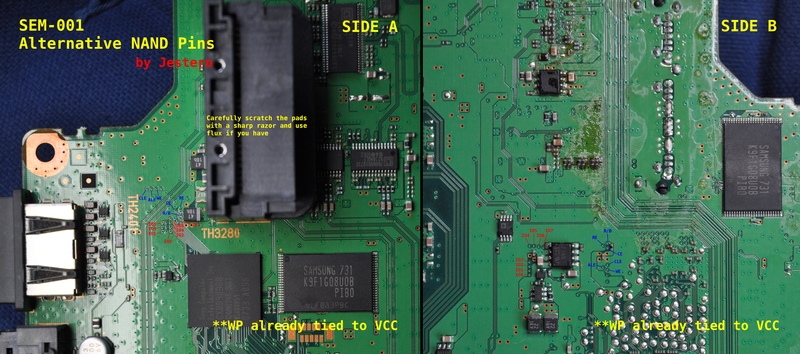

allora mi hai chiarito un po le idee per il fatto del primary e secondari e anche della tensione va benissimo da atx esternamente pero il diagramma e giusto e c'e scritto proprio wp already tied to vcc eccoti lo schema dei punti alternativi

Ok, scusa, mi ricordavo male io allora. :)
Ignora quella frase che non ti è di aiuto pratico, per il resto le cose stanno pressapoco come ti ho già spiegato.

no problem ascolta ma allora il punto wp dove devo collegarlo?oppure non va collegato prorpio??

Certo che va collegato. Lo colleghi come colleghi tutti gli altri punti, non capisco il problema.

Inviato dal mio GT-I8150 con Tapatalk 2

perche negli alternativi non c'e

vabbe vabbe lo collego alla nand diretto thanks a tutti per ora speriamo vada tutto bene :-)

Ti dico subito che i test point potrebbero non funzionare. La cosa migliore, senza dissaldare le nand, è saldare direttamente sui pin delle nand.

Inviato dal mio GT-I8150 con Tapatalk 2

qualcuno mi puo dire dove collegare i vcc e gnd?? direttamente alla nand?oppure ci sn altri punti migliori??
p.s. presumo che gnd vada benissimo qualsiasi punto di massa poi i 3.3 nn so ditemi voi
thanks

nessuno che mi aiuta?tra l'altro quel filo wp e collegato a 3,3 volt della nand quindi quella dicitura nello schema ha un senso help me

La 3,3V la prendi da uno dei condensatori affianco alle nand, per esempio.

non mi legge la nand in nessun modo mi dice unknown

Risolto funzionano entrambe al primo colpo fatto dump con spuntato verifica e non mi ha dato nessun errore in nessun blocco fatti 3 dump per nand

risolto anche quello

Salve io ho lo stesso problema WP\Vcc con il progskeet 1.2 su una sem 001. io ho collegato i 3.3v e il gnd da un'altro punto la nand samsug me la vede ma e un bradipo a leggermela quindi penso che do collegare perforza wp non so che devo fare

Nn ho capito il senso della domanda... collega il WP...

allora sto cercando di fare il dump di un sam 001 solo che il wp io non lo ho istallato ho saldato 3,3 v direttamente la nand viene riconosciuta dal programma ma e un bradipo e lento nella lettura come esempio ci vuole un giorno per arrivare a 50%

Ma come stai alimentando? Puoi postare delle foto, almeno capiamo come stai facendo? Che bitstream usi? Che WinSkeet usi?

Parti dal presupposto che noi non siamo a casa tua e non sappiamo come tu stia procedendo. Più dettagli fornisci, più verrai aiutato...

111205 winskeet bitstream 1223

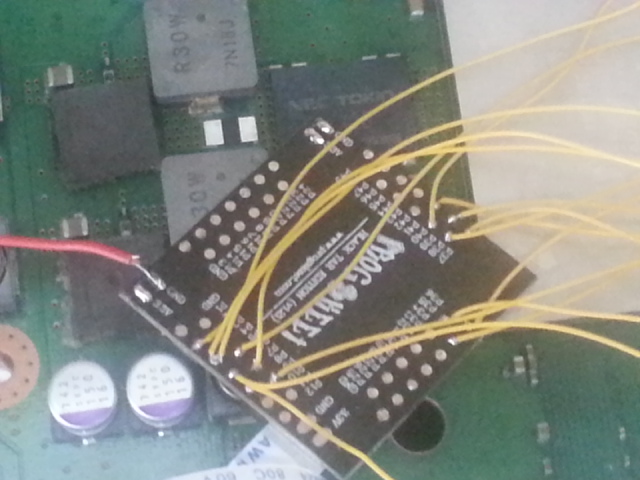

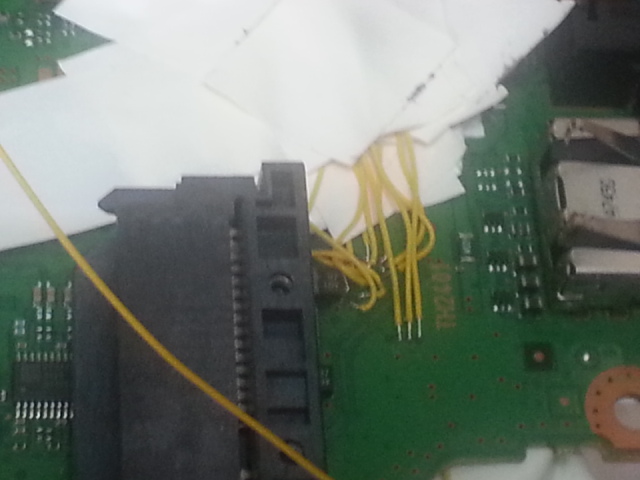

Allegato 16649

Allegato 16650

Allegato 16651

Allegato 16652

EDIT:
ora ho collegato wp al vcc delle nand

EDIT2:
il wp lo ho collegato sulla vcc della nand

EDIT3:
niente aiuto

Devillissimissimo ti chiudo il thread se continui ad uppare

Se nessuno ti risponde e non sono passate 24h devi editare il messaggio precendete,grazie

ok scusami

I punti alternativi sono un po' una spina nel culo. Comunque non ho capito come alimenti le NAND. Con l'ATX? E il GND del ProgSkeet dove va a finire? Nella mobo anche lui?

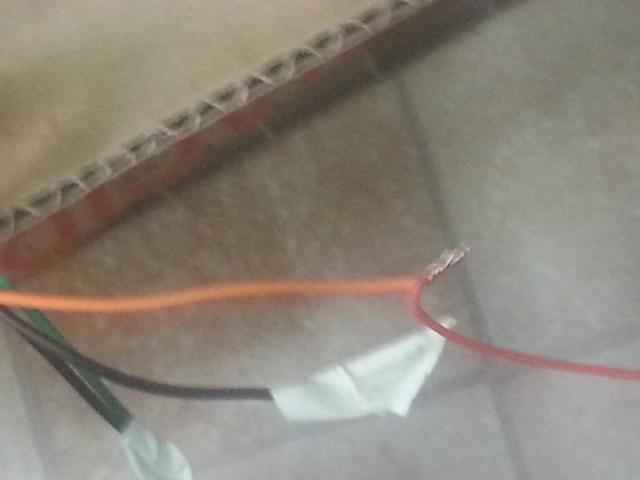

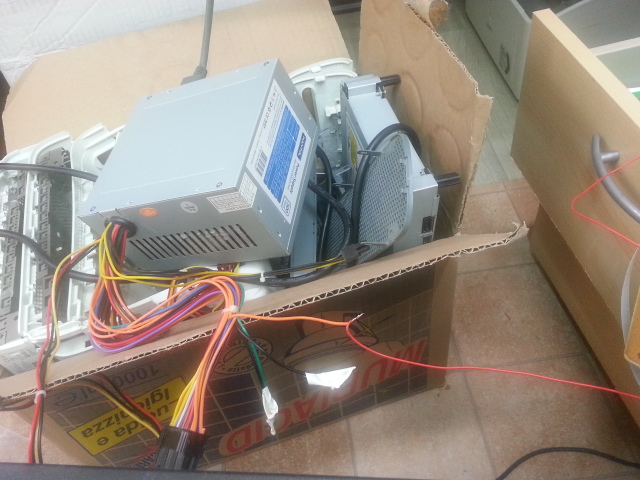

alimeto con atx i 3,3v e il gnd da progskeet i punti sono questiAllegato 16653

Non ho capito. Da ATX cosa fai partire? E dal ProgSkeet cosa fai partire? Se non hai voglia di essere aiutato dimmelo subito che occupo il mio tempo in modo più costruttivo... No problem.

atx i 3,3 v e dal progskeet il gnd

Devi collegare il GND anche del ATX. Prova così altrimenti il mio consiglio è o di saldare direttamente sui pin delle NAND, o dissaldarle.

sto provando anche con la verifica fallita

Scusa ma colleghi da atx solo i 3.3v e no la massa dell'atx???
Prendi metà da una e metà dall'altra?3.3 da atx e gnd da prog???
Collega la massa dell'atx sul prog e ovviamente la massa del prog alla nand o mobo

niente non va domani prova a saldare sulla nand

Buonasera rieccomi dopo tante prove riesco a fare i dump con lo zif socket su progskeet il dilemma viene mo quando vado a comparare le nand mi dice che una nand ha un bad block e l'altra 0 e mi crea il file unico quando vado ad aprire il programma ps3 flash mi da bad che devo fa

partiamo dal presupposto, che non ho capito bene cosa hai fatto!
se hai dei dump uguali "pr ogni nand " ed hai unito i dump con flowerebuild, e il programma te li unisce senza warning , allora valida i dump e continua!
se invece non hai dump uguali "su ogni nand" o flowerebuild ti restituisce il warning allora devi mandare i dump a judges
spiega meglio magari cosa hai fatto !

No dobbiamo tirare a indovinare noi, è una lotteria, non lo sapevi?

Inviato dal mio GT-I8150 utilizzando Tapatalk

Allora mi esce questoAllegato 16772

Benissimo e poi?

Inviato dal mio HTC One_M8 utilizzando Tapatalk

Ok, ora hai unito il dump. Adesso lo devi validare, ti consiglio di seguire il mio tutorial per la validazione. Lo trovi in Sezione Tutorial Hardware PS3.

e qualè io ho usato ps3 dump tool

Rileggi quello che ti ha risposto zeruel..

Inviato dal mio HTC One_M8 utilizzando Tapatalk

io non trovo questo nella cartella asecure_loader contenente il file metldr e altro ho solo il bootloader

ok convalidata ma ora per patchare
