Resistenza da risaldare su scheda madre iphone 4S

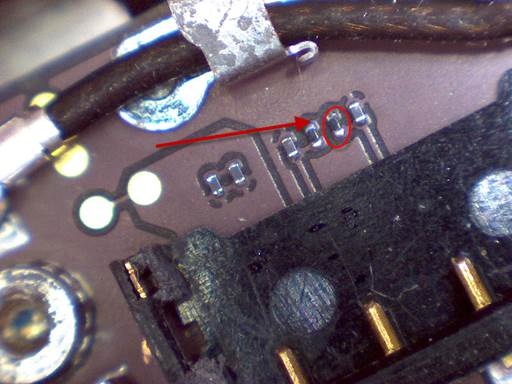

Salve a tutti e innanzitutto un caloroso saluto!! volevo semplicemente esporvi un problema che non riesco a risolvere e cioè non riesco a capire il valore della resistenza o induttanza !!?? che dovrei sostituire sulla mia scheda madre di un iphone 4s la segnalo in foto... potete gentilmente aiutarmi!? praticamente sto diventando pazzo a cercare questo componente... non riesco a capire di preciso di che cosa si tratti e che valore abbia!!

Attendo con ansia il vostro aiuto...

Grazie mille anticipatamente.Allegato 12040

Allegato 12042

Puoi mettere anche una foto da più lontano possibilmente?

Non esiste alcun modo per capire di cosa si tratta senza uno schema con boardview, ad occhio sembra una resistenza. Ma perché devi sostituirla?

Citazione:

---

Originariamente Scritto da luca70

Non esiste alcun modo per capire di cosa si tratta senza uno schema con boardview, ad occhio sembra una resistenza. Ma perché devi sostituirla?

---

Perchè guardandola bene sembra rovinata su un lato e la batteria non carica.... infatti quella resistenza sta proprio vicino al connettore di ricarica dell'iphone 4s capisci.... Ma dove posso recuperare questo schema boardwiev !? :distress:

Citazione:

---

Originariamente Scritto da -Criscros-

Puoi mettere anche una foto da più lontano possibilmente?

---

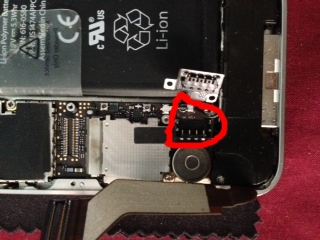

Fatto!!! ecco la foto da lontano!!

[URL=http://imageshack.us/photo/my-images/7/fkzt.jpg/]http://img7.imageshack.us/img7/3333/fkzt.jpg[/URL]

1 : 56pf (c295)
2 : 100pf (c294)
3 : 100pf (c300)
4 : 0 ohm (r61)
5 : 0 ohm (r153)
6 : 100pf (c293)

[URL=http://imageshack.us/photo/my-images/199/6gaz.jpg/]http://img199.imageshack.us/img199/2804/6gaz.jpg[/URL]

Citazione:

---

Originariamente Scritto da luca70

[URL=http://imageshack.us/photo/my-images/199/6gaz.jpg/]http://img199.imageshack.us/img199/2804/6gaz.jpg[/URL]

---

Perdonami.... Sei stato gentilissimo a postare lo schema e ti ringrazio !! Ma sono un pizzico ignorante in materia.... Se dovessi cercare questa resistenza, almeno così mi sembra, come dovrei cercata su internet !? Qual'è il nome specifico !? Scusa ancora ma sono davvero in un campo offlimits per me... Potresti indicarmi meglio e magari spiegarmi questo schema !?

Grazie mille !!!

la resistenza la puoi temporaneamente sostituire con un filino in rame, per verificare se il circuito funziona.

prima di fare cio, puoi iniziare a vedere se misuri zero ohm tra i due capi di r61 ed r153

Citazione:

---

Originariamente Scritto da luca70

la resistenza la puoi temporaneamente sostituire con un filino in rame, per verificare se il circuito funziona.

prima di fare cio, puoi iniziare a vedere se misuri zero ohm tra i due capi di r61 ed r153

---

lol ma tu chi sei ? xD Sai tutto, ogni tuo post aiuta qualcuno, complimenti ! :)

Citazione:

---

Originariamente Scritto da luca70

la resistenza la puoi temporaneamente sostituire con un filino in rame, per verificare se il circuito funziona.

prima di fare cio, puoi iniziare a vedere se misuri zero ohm tra i due capi di r61 ed r153

---

Quindi dovrei mettere i puntali del multimetro agli estremi della resistenza e vedere che valore da giusto!? È poi sul multimetro a quale scala devo metterlo !?

sono nessuno, :unconscious:

[url=http://venkel.com/part/CR01005-32W-000T#.UfUugayEhdI]0 ohm 01005 SMT Resistor - Thick Film CR01005-32W-000T | Venkel[/url]

puoi cercare zero ohm jumper resistor 01005, 01005 sarebbe il formato, e' spaventosamente piccolo, il piu piccolo esistente,
saldarlo e' una tortura.. io non ci ho mai provato

usa la scala piu bassa, modalita' ohm cicalino

Citazione:

---

Originariamente Scritto da luca70

usa la scala piu bassa, modalita' ohm cicalino

---

Scusami.... Allora è così che devo procedere : Metto i puntali agli estremi della resistenza, metto sulla scala homm quella più bassa e vedo se il valore è pari a zero !! Giusto !? È poi se dovesse essere pari a 0 che significa !? È poi mi hanno parlato del test di continuità sulla resistenza sapresti indicarmi di preciso come fare !? Perchè mi hanno detto che se non c'è continuità al 100% la resistenza é guasta !!! Capisci.... !?

Grazie ancora dei tuoi consigli... Sono preziosissimi !!!

si, il test di continuita' e' quello che hai descritto, se hai zero la resistenza e' buona, se ha un valore grande, o infinito, cioe' il tester non ti segna nulla, significa che la resistenza e' guasta.

Citazione:

---

Originariamente Scritto da luca70

si, il test di continuita' e' quello che hai descritto, se hai zero la resistenza e' buona, se ha un valore grande, o infinito, cioe' il tester non ti segna nulla, significa che la resistenza e' guasta.

---

Ok!!! Grazie mille di tutto e .... Un'ultima cosa.... Quel link che mi hai mandato per l'acquisto della nuova resistenza è esattamente quella che dovrei comprare e che attualmente è rovinata sul mio iphone !? A proposito.... La resistenza che indico nella foto, a tuo parere, è guasta!? Perchè il mio tecnico saldatore dice che ci sono altissime probabilità che lo sia .... Un giudizio in più da un esperto come te fa sempre bene ascoltato ....

ma scusa, dalla foto non si può mai dire con certezza, lo si puo die con il tester, ti è stato indicato come sapere se lo è o meno, fai prima a provare no? cosi sei sicuro se è li il problema che a chiedere un parere da una foto in cui non si vede neanche granchè....se proprio fai una foto ad altissima risoluzione, se proprio.
Per il link ti è solo stato descritto quale resistenza prendere, poi ovviamente sta a tua discrezione scegliere da dove acquistare

si e' esattamente quella, ma prima di comprarla sarebbe logico controllare se serve davvero.
dalla foto sembra manomessa, ma solo uno strumento puo' dirti se e' guasta.

potrebbe essere anche semplicemente saltata la saldatura a seguito di qualche manovra.

Citazione:

---

Originariamente Scritto da luca70

si e' esattamente quella, ma prima di comprarla sarebbe logico controllare se serve davvero.
dalla foto sembra manomessa, ma solo uno strumento puo' dirti se e' guasta.

potrebbe essere anche semplicemente saltata la saldatura a seguito di qualche manovra.

---

Grazie mille di tutto !!!! Ovviamente faró il test e ti faró sapere... Grazie ancora !!!:unconscious:

piccola osservazione, non potrebbe essere anche il doc? sapere, attacca e stacca per tante volte si va a consumare.

se dovessi sostituirla per esperienza vai di aria che appena metti la punta del saldatore salta qualcosa e lì sono veramente c***i. in più prendine più di una che il formato è così piccolo che quasi sicuramente qualcuna la perdi (sempre per esperienza ^_^ )
in bocca al lupo ;)

Citazione:

---

Originariamente Scritto da djsaso

piccola osservazione, non potrebbe essere anche il doc? sapere, attacca e stacca per tante volte si va a consumare.

---

No il DOC funzione perchè lo messo nuovo e perchè il telefono viene riconosciuto da iTunes e anche come archivio di massa pertanto escluderei quest'opzione...

Citazione:

---

Originariamente Scritto da Netkar

se dovessi sostituirla per esperienza vai di aria che appena metti la punta del saldatore salta qualcosa e lì sono veramente c***i. in più prendine più di una che il formato è così piccolo che quasi sicuramente qualcuna la perdi (sempre per esperienza ^_^ )
in bocca al lupo ;)

---

Ovviamente ne prenderò più di una e sul l'aria calda non ci piove!!!! :-) :-) bello il gioco di parole.... hahahahaha

Se devi saldare questo componente, usa pasta saldante, ovvero stagno in pasta, è troppo piccolo per usare normale filo di stagno

Citazione:

---

Originariamente Scritto da luca70

Se devi saldare questo componente, usa pasta saldante, ovvero stagno in pasta, è troppo piccolo per usare normale filo di stagno

---

quoto :) io uso la kester ed occhio al flusso che vola tutto :D

Citazione:

---

Originariamente Scritto da luca70

Se devi saldare questo componente, usa pasta saldante, ovvero stagno in pasta, è troppo piccolo per usare normale filo di stagno

---

Ok!! quindi dissaldo ad aria calda, ravvivo le piste e risaldo con pasta saldante!!!! speriamo che vada tutto per il meglio.... da 1 a 10 secondo te che grado di difficoltà ha questa saldatura visto e considerato anche che il tecnico che dovrebbe effettuarla riesce a saldare connettori tranquillamente anche nei punti più difficili.... !!??

Rimuovi con aria calda, pulisci con treccia dissaldante fino ad ottenere una superficie di saldatura piatta, non ravvivare nulla altrimenti il nuovo resistore non starà in posizione.

Quindi metti due gocce di stagno in pasta sulle piazzole precedentemente pulite, le gocce devono essere piccole e di uguali dimensioni. Altrimenti il componente durante la saldatura si ribaltera da solo.

Poi con una micro pinzetta poggi il resistore sui punti di saldatura, e dopo agisci con aria calda.

Esistono saldature più difficili, ma visto le dimensioni, il livello di difficoltà Secondo me è. Un 7

Citazione:

---

Originariamente Scritto da mastro7712

No il DOC funzione perchè lo messo nuovo e perchè il telefono viene riconosciuto da iTunes e anche come archivio di massa pertanto escluderei quest'opzione...

---

ho letto che spesso si guasta un bga(tanto per cambiare) che è per la carica della batteria.

EDIT: ho trovato questo, forse è la soluzione.

[url]http://www.youtube.com/watch?v=MJPKuLy7XQQ[/url]

Citazione:

---

Originariamente Scritto da djsaso

ho letto che spesso si guasta un bga(tanto per cambiare) che è per la carica della batteria.

EDIT: ho trovato questo, forse è la soluzione.

[url=http://www.youtube.com/watch?v=MJPKuLy7XQQ]IPHONE 4 NOT CHARGING FIX REPAIR - YouTube[/url]

---

Che sarebbe il bga !!??

Io non mi occupo di cellulari, ma da quel che ho potuto vedere, 4 e. 4s sono diversi. Potrebbe essere anche il chip di carica ad essere difettoso. Ma l utente non ha postato ne fatto alcuna misura... Prima di cambiare il rene speriamo sia solo un raffreddore, Ahah

Citazione:

---

Originariamente Scritto da mastro7712

Che sarebbe il bga !!??

---

si chiama PM IC e gestisce la carica. BGA è questo:
Allegato 12055

Non sai cosa è un BGA? in maniera molto larga, un componente elettronico che ha dei pad sotto e le connessioni sono fatte da delle sfere di lega(piombo o senza) ed è saldato alla scheda ovviamente. Si salda con aria calda o IR.

Citazione:

---

Originariamente Scritto da luca70

Io non mi occupo di cellulari, ma da quel che ho potuto vedere, 4 e. 4s sono diversi. Potrebbe essere anche il chip di carica ad essere difettoso. Ma l utente non ha postato ne fatto alcuna misura... Prima di cambiare il rene speriamo sia solo un raffreddore, Ahah

---

a be certo, però mi sembra una cosa molto strana che il problema sia proprio dopo la batteria, almeno a me non è mai successo :)
una volta mi è stato portato un iphone caduto in acqua dove il calcare ha mangiato quella fila di componenti microscopici...

Ma da schema, se quel jumper a zero ohm si apre, la batteria non carica. Vale la pena controllare il controllabile prima di decretare un cambio chip di carica.

Poi, aggiungo, l utente non ha fornito alcuna misura, quindi allo stato dei fatti, tutto può essere

Ed aggiungo, chi richiede un aiuto dovrebbe per lo meno fare delle misure. Senza misure dietro consiglio, non ha nessun senso il discorso aiuti. Almeno per come la penso io

Citazione:

---

Originariamente Scritto da luca70

Ed aggiungo, chi richiede un aiuto dovrebbe per lo meno fare delle misure. Senza misure dietro consiglio, non ha nessun senso il discorso aiuti. Almeno per come la penso io

---

Infatti farò la misurazione e poi potrò dire di preciso di che cosa si tratta... purtroppo non esendo molto ferrato avevo innanzitutto bisogno di capire cosa fisse quel componente lì che sembrava manomesso e che ovviamente ora so che è una resistenza del tipo 0 ohm

Citazione:

---

Originariamente Scritto da luca70

Io non mi occupo di cellulari, ma da quel che ho potuto vedere, 4 e. 4s sono diversi. Potrebbe essere anche il chip di carica ad essere difettoso. Ma l utente non ha postato ne fatto alcuna misura... Prima di cambiare il rene speriamo sia solo un raffreddore, Ahah

---

Infatti....

Citazione:

---

Originariamente Scritto da djsaso

si chiama PM IC e gestisce la carica. BGA è questo:
Allegato 12055

Non sai cosa è un BGA? in maniera molto larga, un componente elettronico che ha dei pad sotto e le connessioni sono fatte da delle sfere di lega(piombo o senza) ed è saldato alla scheda ovviamente. Si salda con aria calda o IR.

---

Adesso ho capito.... ma non credo sia quello... sembra in ottimo stato!!! ho già tolto le coperture e controllato...

Allegato 12057

Citazione:

---

Originariamente Scritto da djsaso

ho letto che spesso si guasta un bga(tanto per cambiare) che è per la carica della batteria.

EDIT: ho trovato questo, forse è la soluzione.

[url=http://www.youtube.com/watch?v=MJPKuLy7XQQ]IPHONE 4 NOT CHARGING FIX REPAIR - YouTube[/url]

---

Avevo già visto questo video ma ricorda che iphone 4 e 4s sono diversi... in realtà oltre alla carica manca pure il wifi praticamente l'applicazione è grigia e non si attiva e il bluetooth rimane con rondellina che gira!! io penso che possa essere anche quest'altro componente chiamato "iPhone 4S Base band Power IC di commutazione U1001 ma prima di sostituirlo voglio provare con la resistenza....Allegato 12056

Occhio che se non attacchi bene l'antenna fa lo stesso errore in wifi, e non prende nemmeno la rete...
Non basta vedere per dire che è messo bene, molti componenti se non tutti possono essere all'esterno perfetti ma all'interno o sotto guasti, sia il componente che le saldature, per essere sicuri di deve perennemente dissaldare e rilevare i valori con tester, dico dissaldare perché misurando finché è saldato i valori sono diversi

Citazione:

---

Originariamente Scritto da mastro7712

Allegato 12057

Avevo già visto questo video ma ricorda che iphone 4 e 4s sono diversi... in realtà oltre alla carica manca pure il wifi praticamente l'applicazione è grigia e non si attiva e il bluetooth rimane con rondellina che gira!! io penso che possa essere anche quest'altro componente chiamato "iPhone 4S Base band Power IC di commutazione U1001 ma prima di sostituirlo voglio provare con la resistenza....Allegato 12056

---

il video è solo un esempio
