[Tutorial RGH]RGH Corona con Storm360v2

[The Pusher]

Iniziamo con il leggere la nand della nostra console; in base al tipo di hardware che utiliziamo per farlo vi propongo due soluzioni che al momento mi sembrano valide.
Se avete uno SPI reader con pic, possiamo fare tutte le fasi dal tool autogg 0.61.

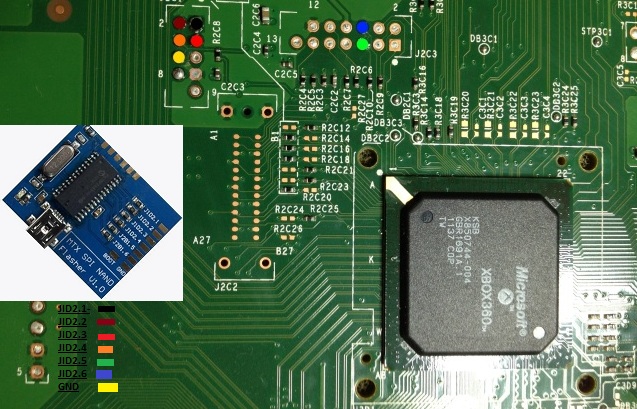

i punti della motherboard per leggere la nand indipendentemente dall'hardware utilizzato sono gli stessi:

Nello schema sovrastante ho riportato i colori dei fili del nand-x ed in legenda i corrispettivi punti dello SPI

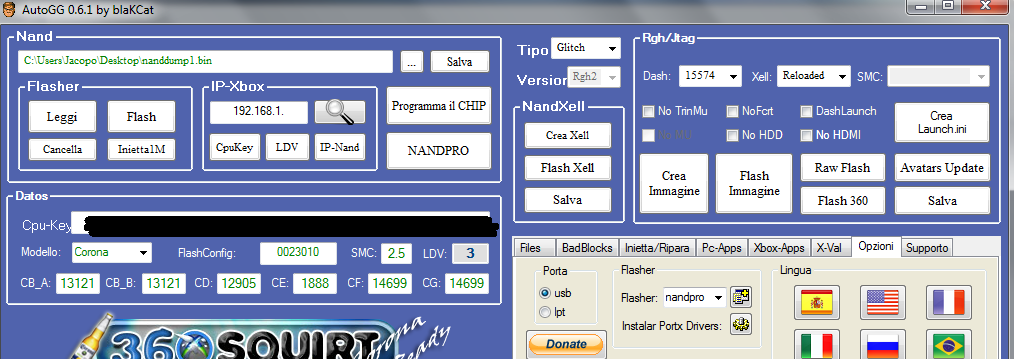

Apriamolo, e clicchiamo sull'icona cerchiata:

Dal menu' a tendina selezioniamo l'eseguibile di nandpro 2.0b
Clicchiamo su Leggi, scegliamo se lo chiede il tipo di motherboard, la grandezza della nand 16Mb quella corona), il numero di letture che correte fare ed iniziera' la lettura della nand da parte del Tool.

La nand verra' riconosciuta e caricata automaticamente in autogg .
Clicchiamo quindi su Crea Xell

Il tool generera' automaticamente l'ecc ( nandxell.bin), clicchiamo su Flash Xell per scriverlo sulla nostra nand

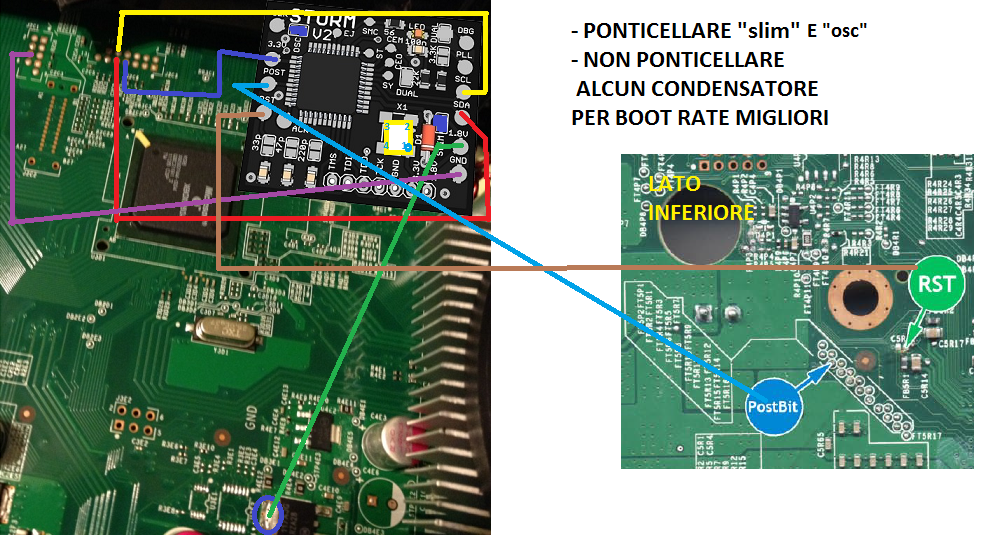

A questo punto non resta che installare il nostro glitchip seguendo gli schemi proposti dal produttore, programmarlo e ricordarci che una volta che avra' smesso di accendere il led di debug vorra' dire che xell è partito ;al momento non si visualizza niente a schermo e la cpukey è ricavabile solo tramite ethernet. In questo caso riporto i collegamenti dello storm360V2

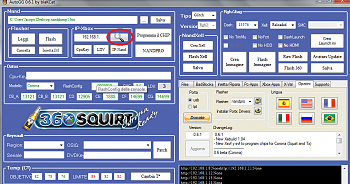

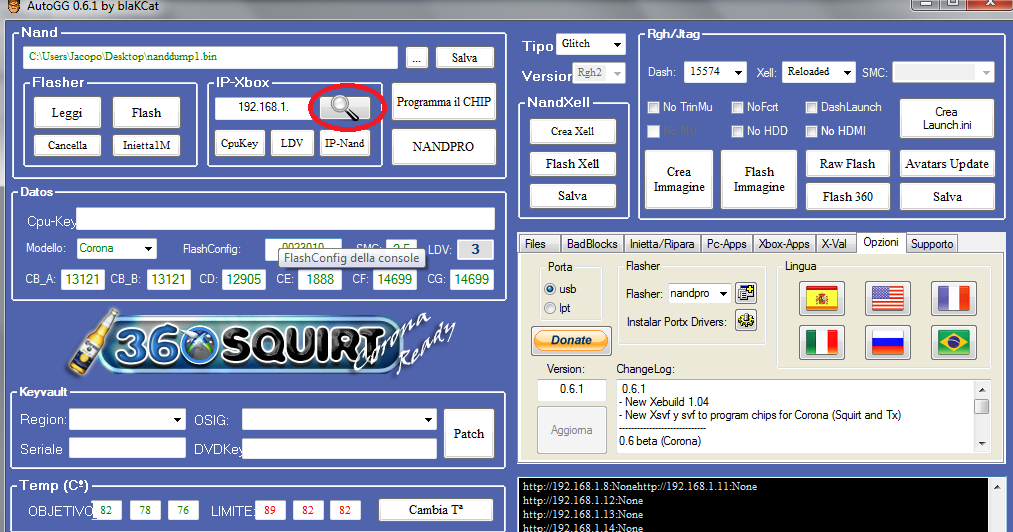

Colleghiamo la console in rete, avviamola, e una volta che ha,come detto, smesso di glitchare ed è partito xell, dal pc ( ovviamente deve essere connesso alla stessa rete ) clicchiamo sull'apposita icona del tool

Iniziera cosi' uno scan degli ip connessi in rete, fino a quando non verra' trovato l'ip della console e di conseguenza recuperata la cpukey e visualizzata da autogg

Se invece utilizzate un nand-x o un ArmV3 come olimex utilizzate J-runner per leggere la nand , xebuild gui per generare l'ecc , ed una volta creato l'ecc caricatelo sempre in j-runner e cliccate su WRITE ECC .

Tutorial realizzato da The Pusher per Consoleopen.com, ogni riproduzione è vietata dall'autore.
