[Tutorial RGH] Led di debug aggiuntivo su Ring of Led per tutti i glitchip

[Raiden]

Considerando che alcune xbox hanno tempi di avvio totalmente casuali è interessante la possibilità di avere un riscontro visivo su cosa combina il glitchip che abbiamo montato. Questo principio vale per tutte le console e per tutti i chip.


Procuratevi 1 led smd di qualsiasi colore (escluso il verde per ovvi motivi), ci sono vari modelli disponibili:

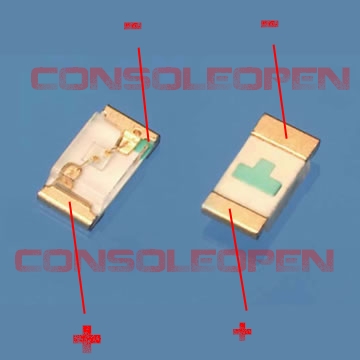

Il modello a me disponibile è un 1206, individuatene anodo e catodo (+ e -):

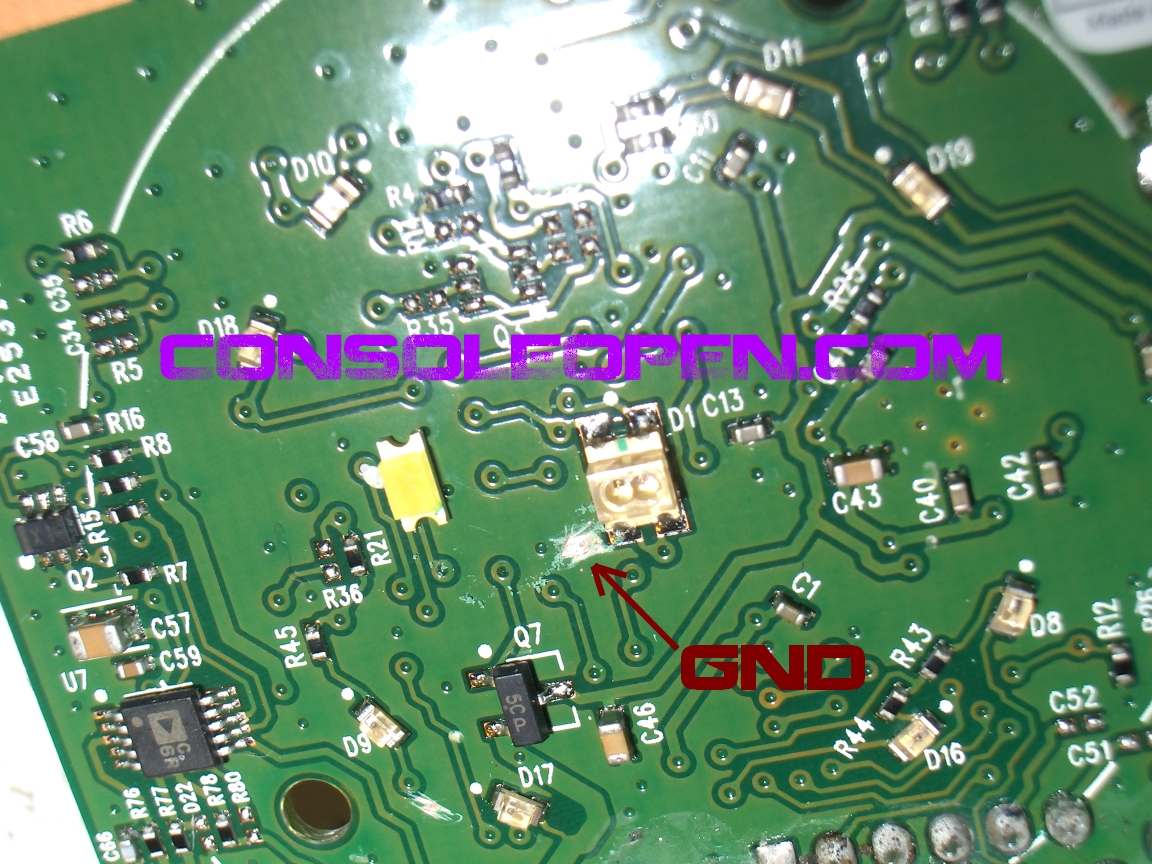

Ora grattate il pcb del ring of led SLIM come da immagine:

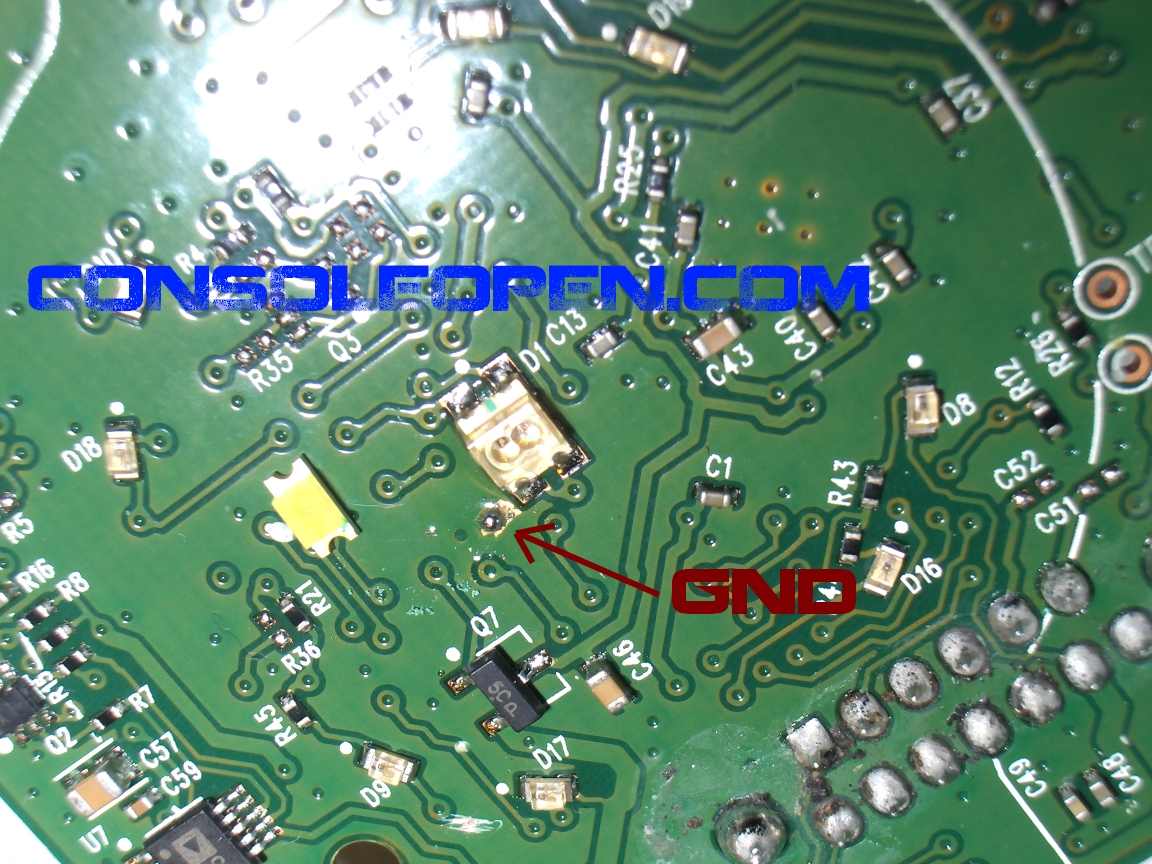

Prestagnate GND:

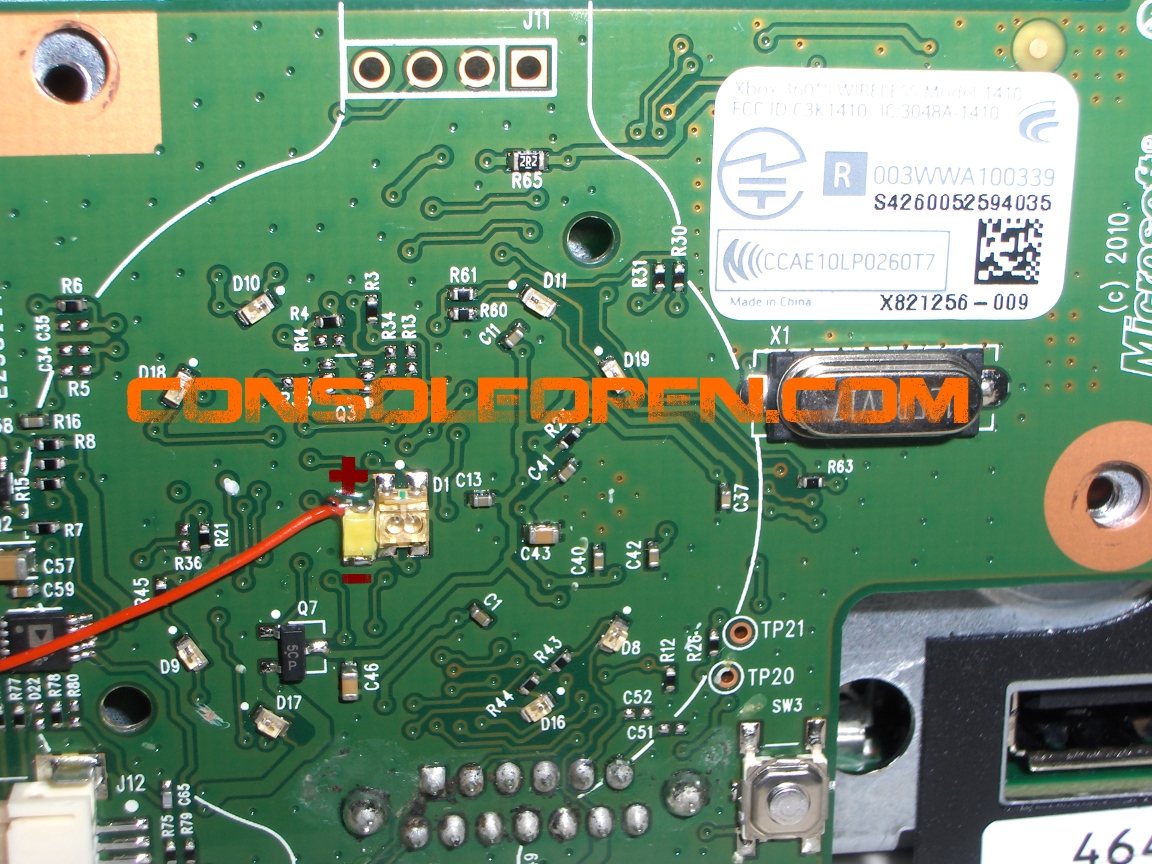

Potrete aggiungere ora il LED SMD, catodo (-) verso GND, dall'anodo (+) fate invece paritre un filo:

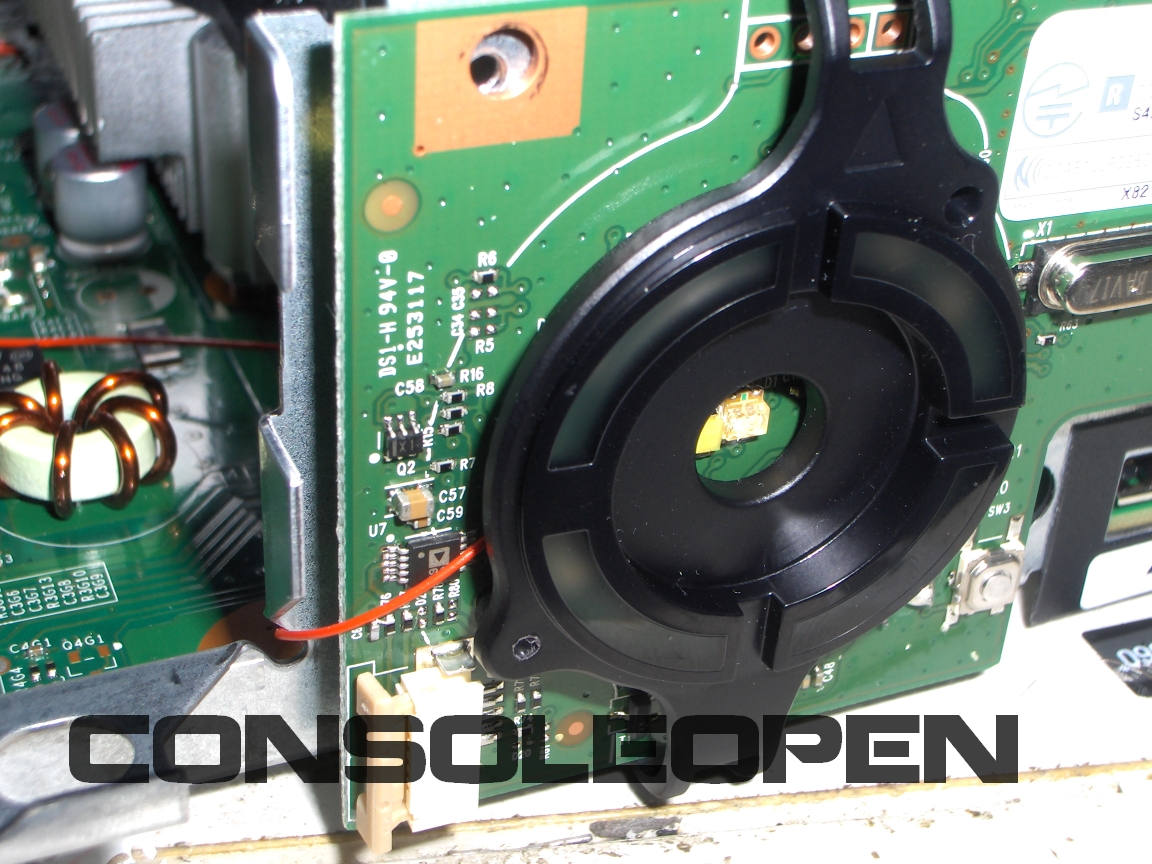

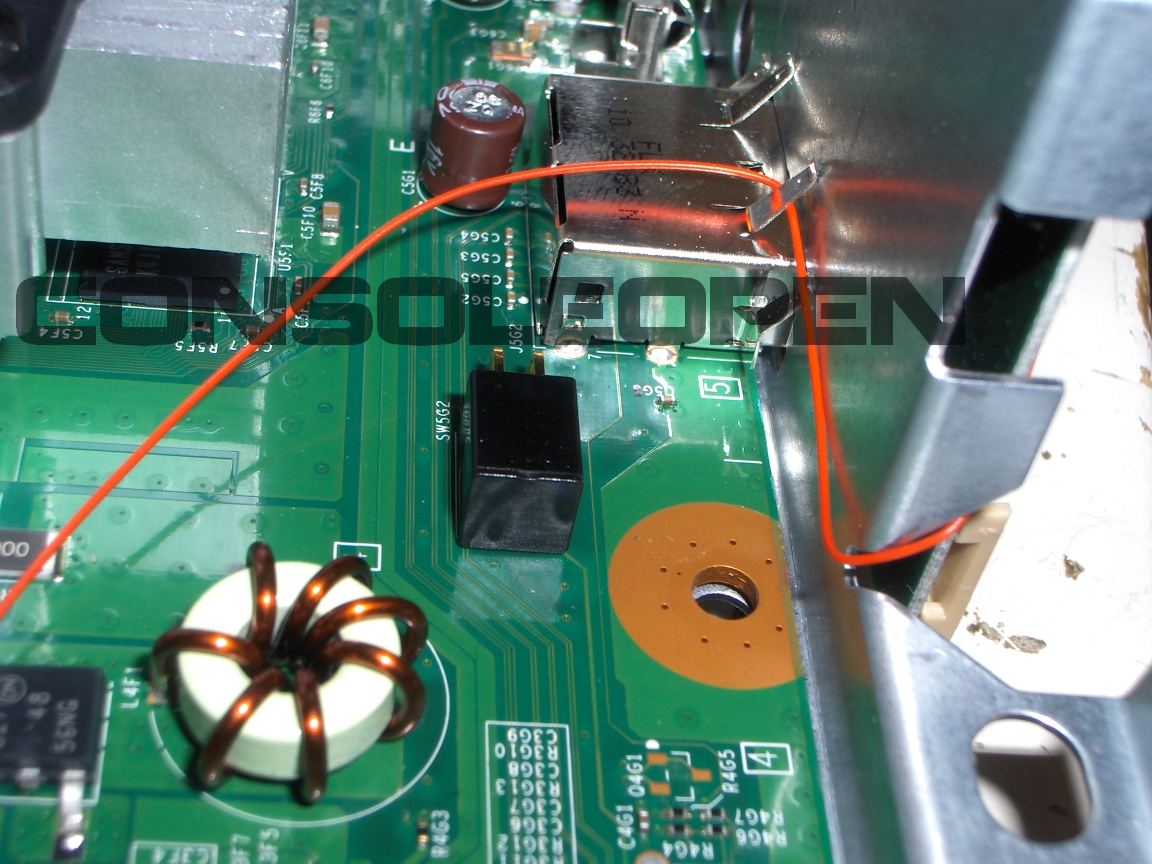

Potrete usare la seguente disposizione del filo per evitare problemi in fase di chiusura della console:

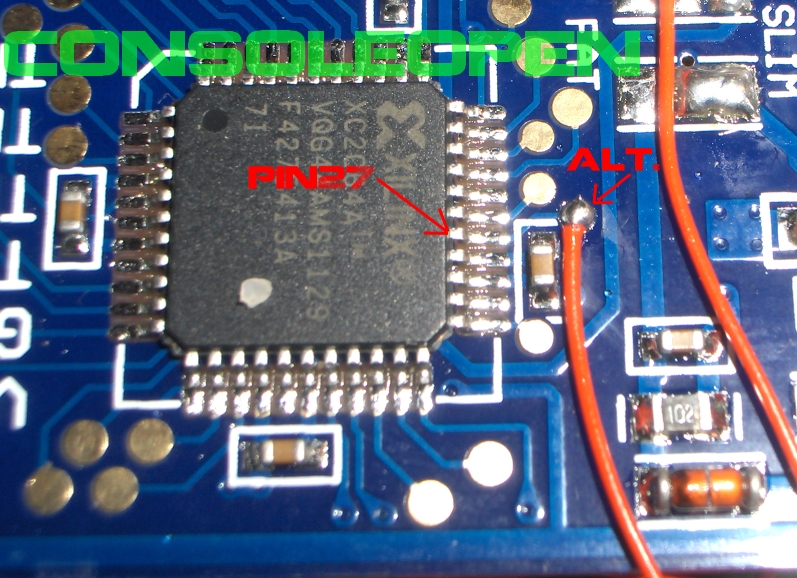

Non resta che stagnare l'altro capo del filo al punto 27 sul vostro glitchip, nel mio caso, con il Matrix Glitcher, abbiamo una comoda alternativa:

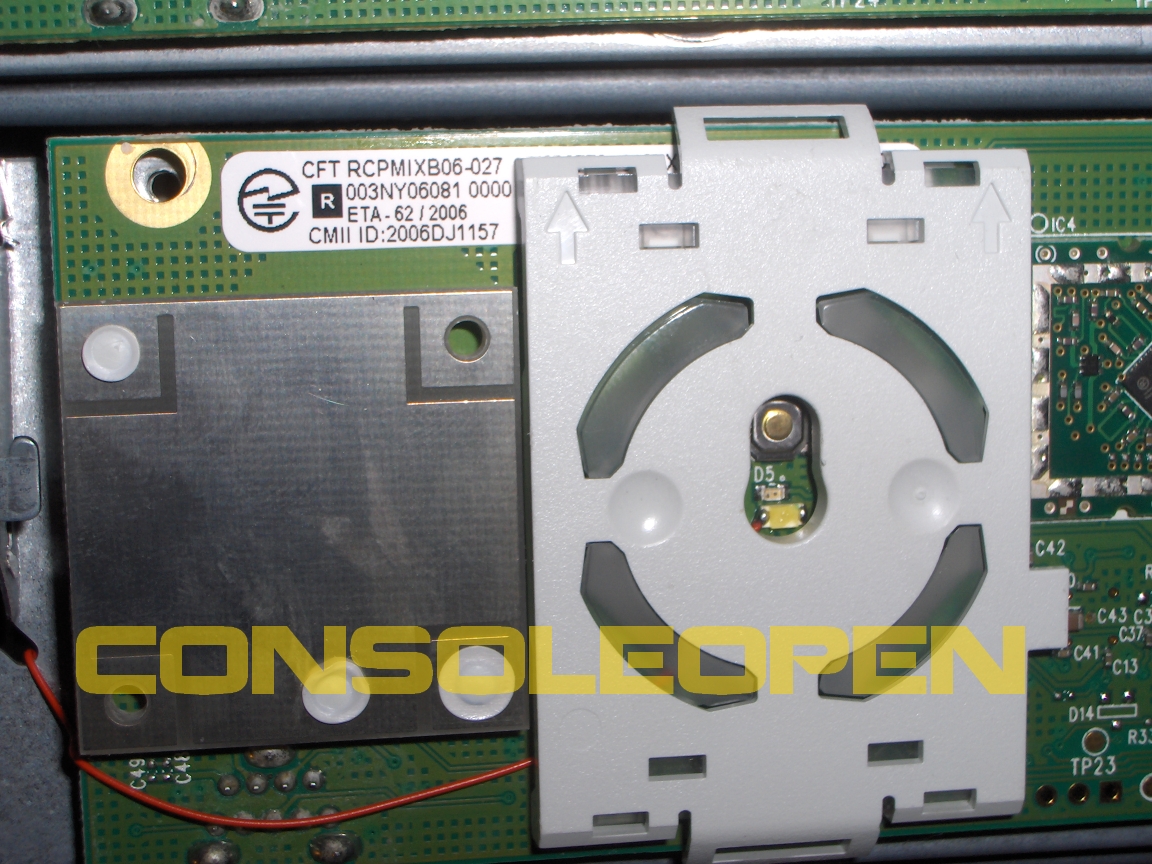

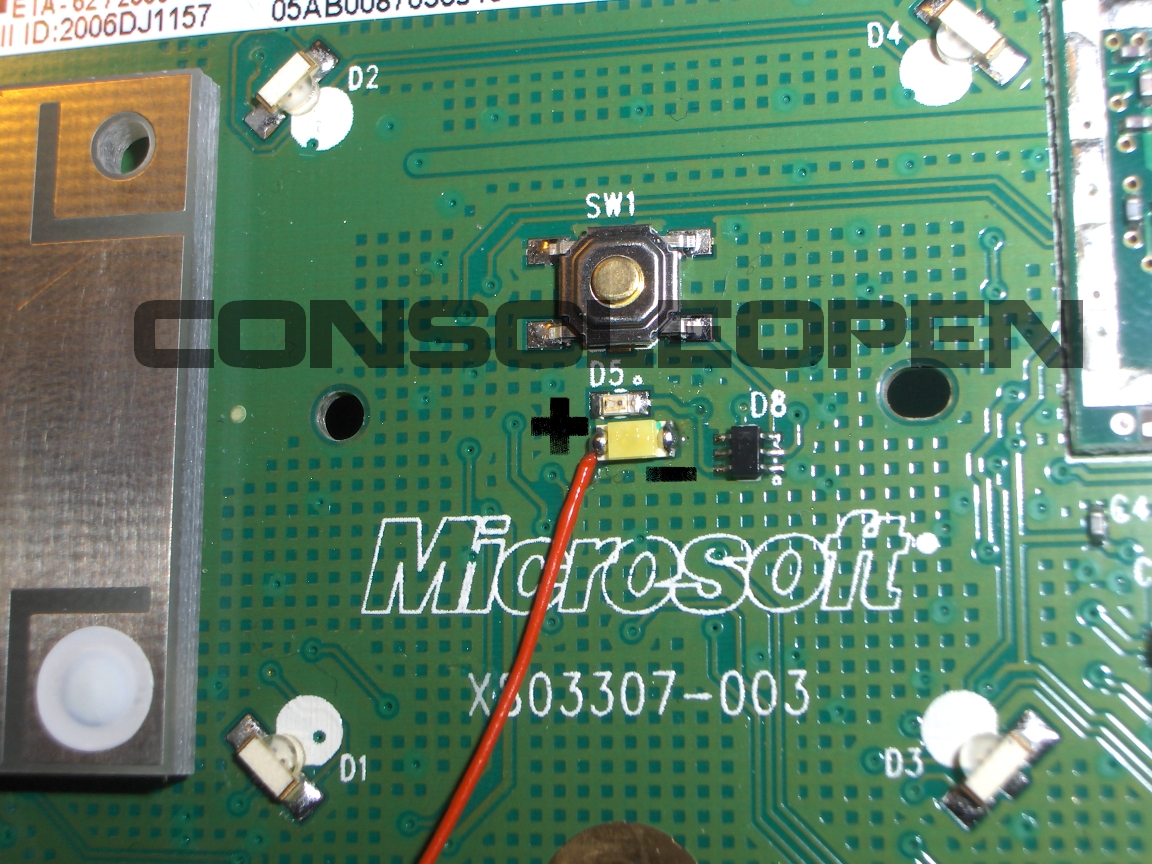

Stesso lavoro si può fare su FAT:
