Come Trasformare un Joystick wireless in Filare/USB

Come Trasformare un Joystick wireless in Filare/USB

Ciao ragazzi, stasera vi illustro brevemente chi vuole trasformare il proprio joystick wireless in Filare, cioè con l'attacco USB. Quanti di voi, come me immagino arrivate al più bello del gioco e "PAF" il controller ci abbandona....Giustamente uno può dire c'è il caricabatterie....e metti caso in quel momento non l'abbiamo?o non lo troviamo?...bè io mi sono armato di cavo usb preso dai cinesi pagato 1€ e a tempo perso mi sò fatto sto servizio...

Allora vi incomincio a spiegare le fasi di installazione....

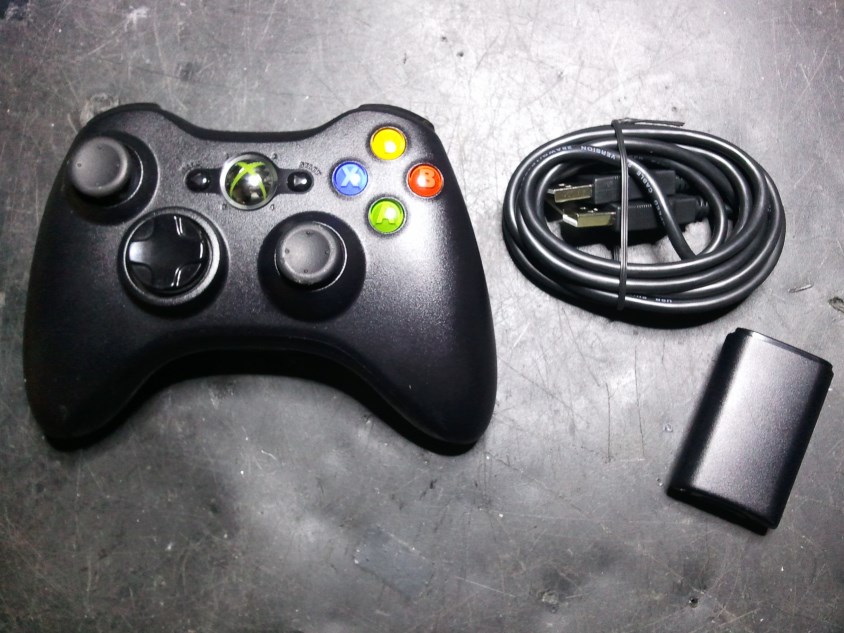

Per prima cosa i pezzi da tener presenti sono questi :

Allegato 6524

Abbiamo a disposizione il joystick Wireless, e il cavetto usb....

Nel secondo passaggio sfiliamo il cavo e avremo, 4 cavi che sono:

Rosso, Nero, Verde, e Bianco...
Noi taglieremo solo il Verde e Il Bianco, quelli servono per il trasferimento dati, e ci rimangono solo il Rosso e il Nero, che da lì prenderemo il 5V per alimentare il nostro joystick da console.

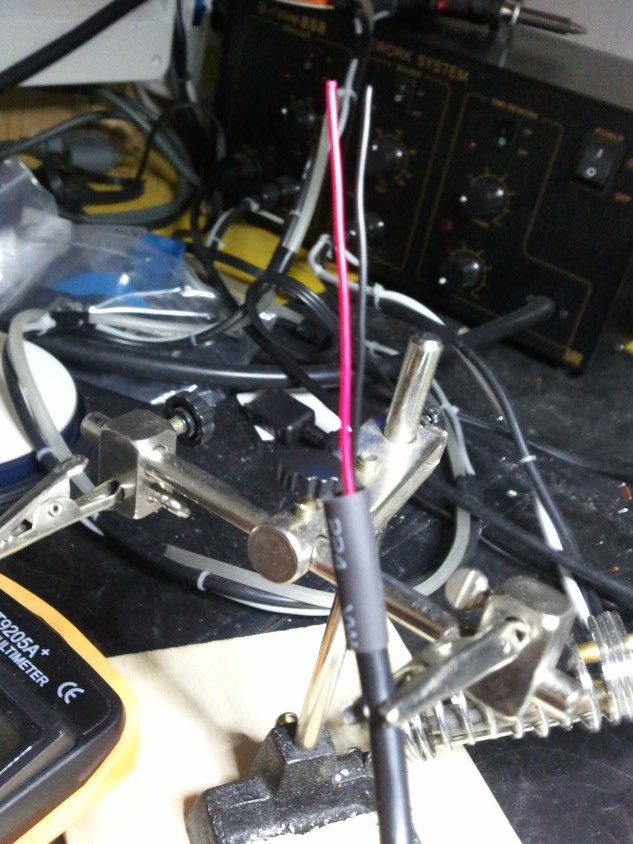

Quindi metteremo il cavo in questo modo, e con un pò di guaina restringente faremo uscire solo i due fili (potete mettere anche un pò di nastro nero :)

Allegato 6527

Perfetto ora veniamo alla parte più puntigliosa...

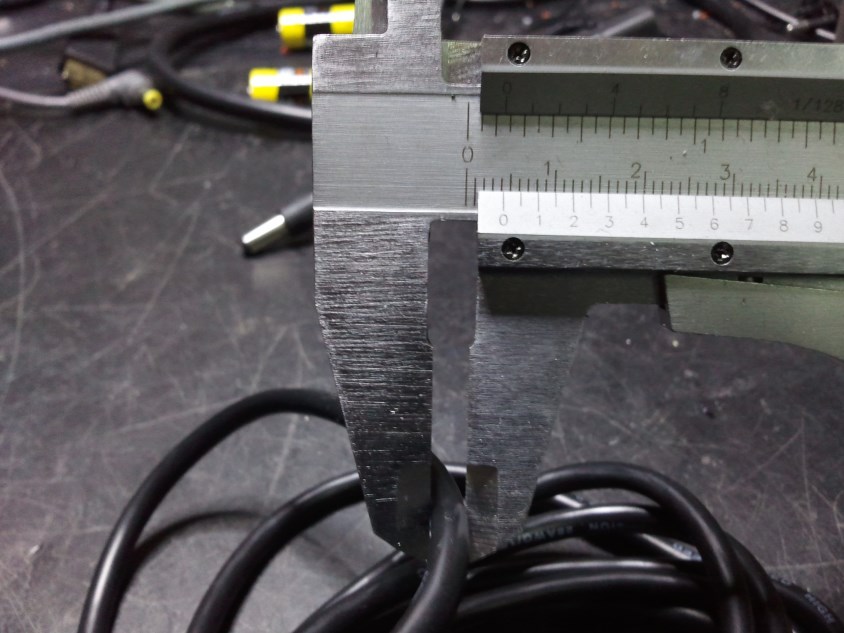

Prendiamo un calibro e prendere la misura del vostro cavo usb (nel mio caso 4 mm)

Allegato 6528

La misura del cavo vi servirà per forare il vostro joystick con una punta per il ferro da 4 mm...(per fare un lavoro pulito :) )

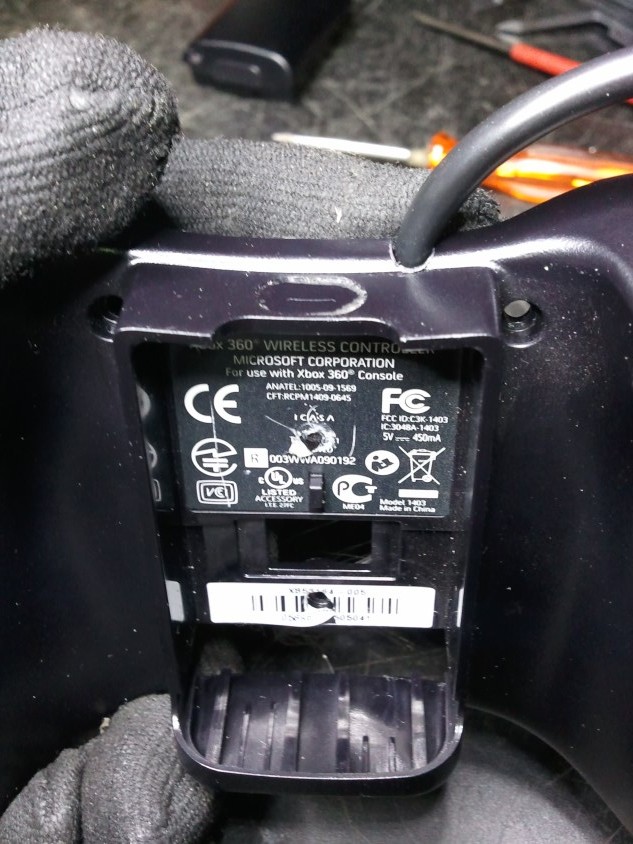

A lavoro quasi ultimato avrete il vostro joystick la parte inferiore in questo modo.

Allegato 6530

Ora arriva la parte dei collegamenti....

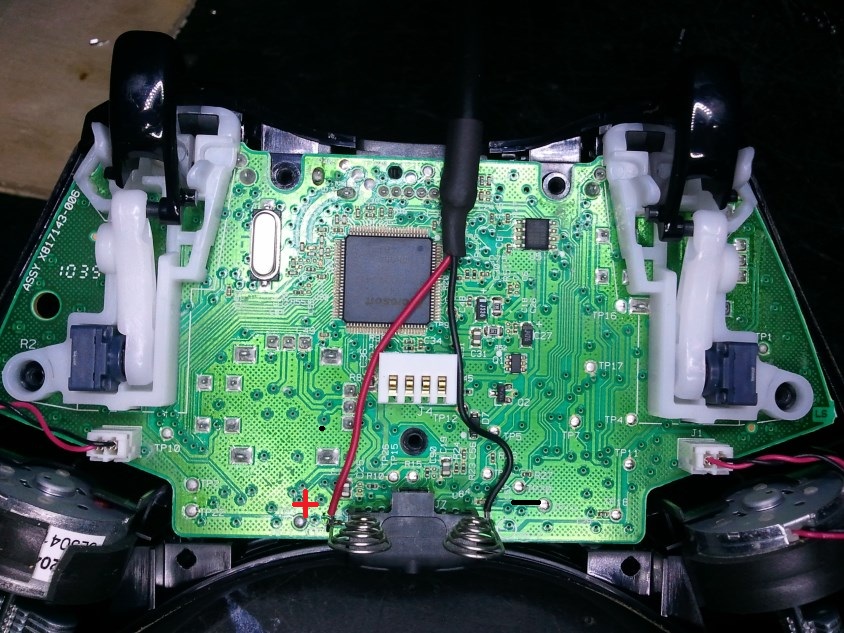

O segnalato come collegare il cavo usb sulla schedina del joystick dove verrà alimentato a 5 volt dalla console...

Allegato 6531

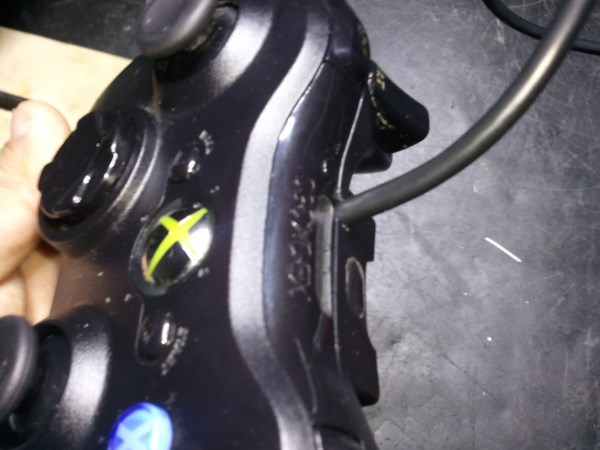

Avete finito....a lavoro ultimato avrete questa utile comodità...

Allegato 6532 Allegato 6533

Ho fatto anche un video dimostrativo per vedere come viene il servizio :)

https://dl.dropbox.com/u/66305501/20121101_102324.mp4

Buon Divertimento by Nexus :)
