Discussione: [Tutorial] Modding Ring Led Modulo RF Xbox360 Slim

  1. #1
    Stryp
    Guest

    [Tutorial] Modding Ring Led Modulo RF Xbox360 Slim

    tutorial ring led modulo rf xbox360 slim


    Dopo i due ottimi tutorial svolti da DJsaso, avendo un pomeriggio libero ho deciso di scrivere questo tutorial sperando che possa tornare utile a qualche smanettone !
    Dunque incominciamo.




    Materiale

    -8 led smd 0603 monocolore a vostra scelta (io li ho presi blu )
    -1 led smd 0804 monocolore (se decidete di farlo a "tinta unita" prendetelo dello stesso colore dei led smd 0603)
    -Saldatore punta max 0,5
    -Stagno max 0,5 mm
    -Flussante in pasta
    -Trielina o simile per pulire la pcb.
    -Possibilmente stazione ad aria calda ... per dissaldare i led.


    Questo è prima e dopo il lavoro, per dare un idea del risultato finale




    Dunque la prima cosa da fare è dissaldare i led presenti sul nostro modulo RF, se siete in possesso di una stazione ad aria calda + delle pinzette da elettronica ci riuscirete con molta facilità, per chi invece non è in possesso di una stazione ad aria calda .. per dissaldare i led può mettere in corto il + e il - del led, così formando un unico punto e con la punta del saldatore portarlo verso l'esterno.
    Dunque, a vedete voi il metodo che più vi aggrada.
    Dovete dissaldare tutti i led tranne il led rosso centrale, se avete notate nel centro ci sono due led, quello a sinistra è verde e quello a destra è rosso (vedi lo schema sotto)

    Bene adesso abbiamo il nostro modulo RF pronto per poter installare i led a nostro piacimento.
    Ecco lo schema





    Un altro schema lo potete trovare QUI

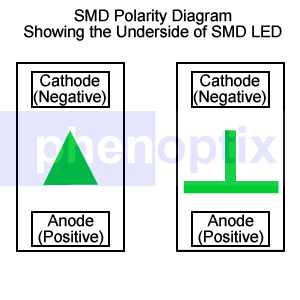

    Per capire il positivo e il negativo del led potete usare il tester .. è la maniera più semplice e veloce, impostatelo su modalità diodoe con i puntali (+ e -) provate le due combinazione, se il + del tester viene messo sul + del led e il - del tester viene messo sul - del led vedrete che il led si accenderà, in questo modo abbiamo capito qual'è il + e il - del led!
    In ogni modo su quasi tutti i led c'è il simbolo di anodo e catodo.



    il led 0804 andrà al posto del led verde centrale, mente tutti gli altri led smd 0603 andranno al posto degli 8 verdi laterali, ricordo ancora una volta che il led rosso 0804 centrale sulla destra non và toccato, in quanto è un led di rilevamento errore.

    Bene ecco una foto del lavoro finito


    Ora puliamo per bene il nostro modulo RF e non resta che testarlo !







    Guida realizzata da Stryp in esclusiva per ConsoleOpen.com la riproduzione anche parziale senza il consenso dell'autore è severamente vietata
    Ultima modifica di Stryp; 15-03-12 alle 16: 50

  2. #2
    e-tool's Creator L'avatar di Electron^-
    Data Registrazione
    Jun 2011
    Località
    Casima
    Messaggi
    1,222
    Ottimo, chiudo e sposto in sezione
