INSTALLAZIONE CFW SU PS3 NOR CON 3.56 NATIVO

Per procedere avremo bisogno di:


- un ProgSkeet 1.0 o 1.1

- Una PS3 Slim con Fw superiore al 3.56 (massimo 4.30) ma che NATIVAMENTE (quindi al primo avvio dopo l'acquisto) avevano un Fw Max 3.56 (perchè hanno il metldr v1)

- una resistenza da 100Kohm e una resistenza da 10Kohm

- il programma WinSkeet: CLICCA

- Il programma HxD: CLICCA
- una Penna USB formattata in FAT32 da minimo 256MB
- Flussante, Stagno e Filo Awg30
- Tanta Pazienza e Tanta Manualità

Questo tutorial è indirizzato ai possessori di console Ps3 con Fw 3.56 e 3.60 Nativo. Le ultime menzionate (le 3.60) sono molto rare e difficilmente saranno downgradabili in quanto presentano il metldr v2 che al momento non è hackabile.


In questo tutorial utilizzeremo il Fw del team E3 in quanto risulta il più stabile o almeno quello che non rilascia l' errore "Dati Corroti". Successivamente,però,potrete installare l'ultima versione del CFW 4.30 di Rogero.


Ricordo che la procedura che state per segui è molto complessa, richiede uno buona esperienza in ambito di saldature elettroniche e utilizzo di programmatori. L'errore comporta l' Inutilizzo permanente della console. Console Open e il suo Staff non si ritiene responsabile di qualsiasi danno possa nascere dall' utilizzo di questo tutorial


Per prima cosa verifichiamo che la nostra console possa essere Downgradata: ricordo che solo le console con Fw 3.56 NATIVO e poi aggiornata possono essere riportare al Fw 3.56.

Iniziamo con lo stabilire se la nostra Ps3 ha la Nand o la Nor: tutte le slim hanno la Nor (anche la Fat da 80gb) mentre le altre Fat hanno 2 Nand. Ecco la lista precisa in base al modello della ps3:

PS3 Fat (NAND):
CECHA = 256MB
CECHB = 256MB
CECHC = 256MB
CECHE = 256MB
CECHG = 256MB

PS3 Fat (NOR):
CECHH = 16MB
CECHJ = 16MB
CECHK = 16MB
CECHL = 16MB
CECHM = 16MB
CECHP = 16MB
CECHQ = 16MB

PS3 Slim (NOR):
CECH-20..A = 16MB
CECH-20..B = 16MB
CECH-21..A = 16MB
CECH-21..B = 16MB
CECH-250.A = 16MB
CECH-250.B = 16MB
CECH-251.A = 16MB
CECH-251.B = 16MB

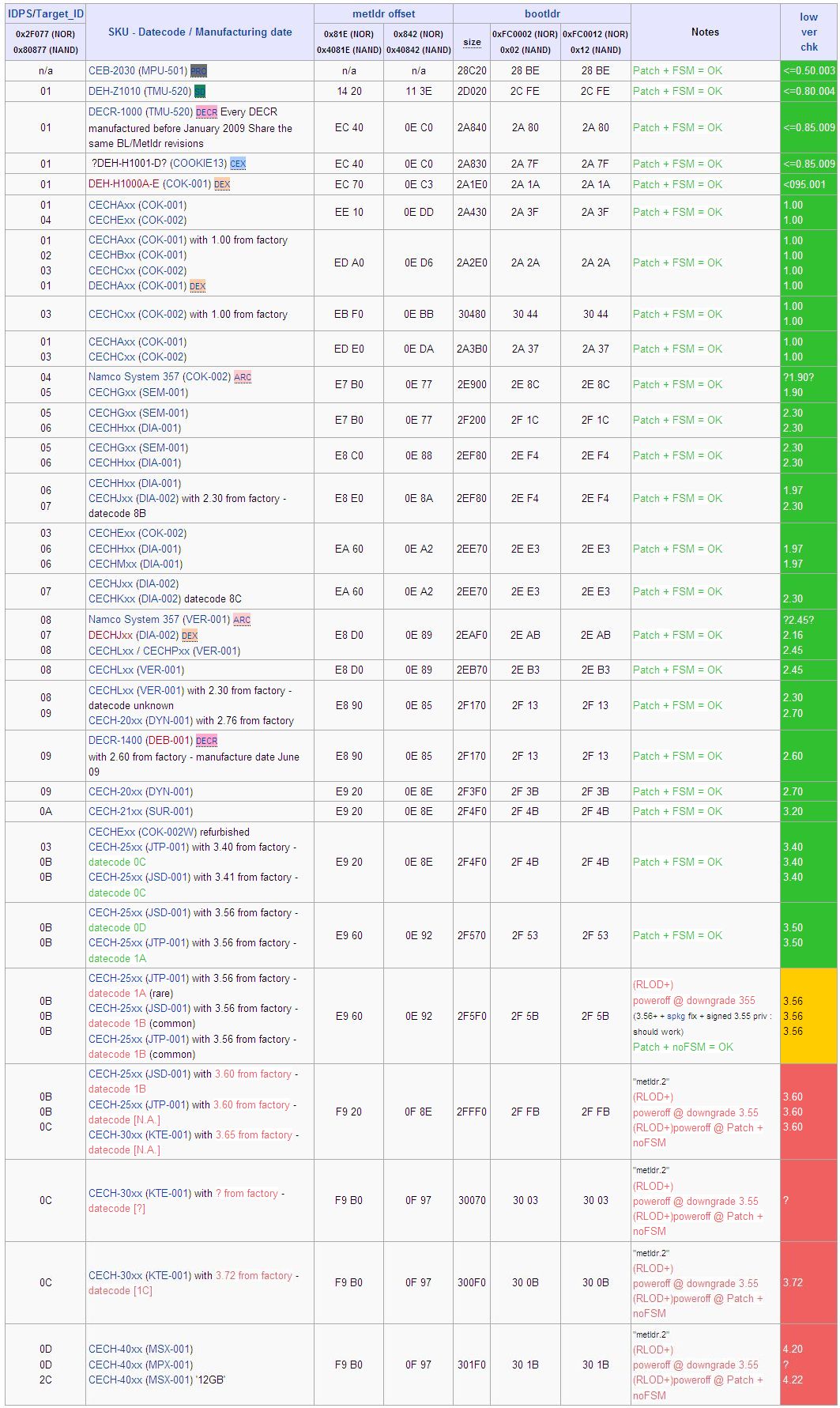

Per sapere se la vostra Ps3 è tra Downgradabile consultate la seguente tabella(oppure questo link: CLICCA):

Come detto prima, se dalla tabella risulta che la vostra console ha il metldr v2 NON è MODIFICABILE.


SALVIAMO I SALVATAGGI E IL NOSTRO PROFILO PERCHE' LA PROCEDURA CHE ANDREMO A ESEGUIRE FORMATTERA' L' HDD DELLA CONSOLE CANCELLANDO TUTTI I VOSTRI DATI E PROGRESSI DI GIOCO.

Una volta stabilito se la nostra console è o no downgradabile (E SALVATI I NOSTRI DATI) procediamo con il lavoro vero e proprio...

MONTAGGIO PROGSKEET v1.0 e 1.1

Il Progskeet 1.0 e 1.1 si differenziano di poco, le caratteristiche e il Layout del PCB sono pressochè identiche a parte l' aggiunta di alcuni PAD per la variazione della tensione di alimentazione (che noi non useremo e la presenza del pettine da 56PIN per il montaggio dei flat per le NAND e NOR CLIP)

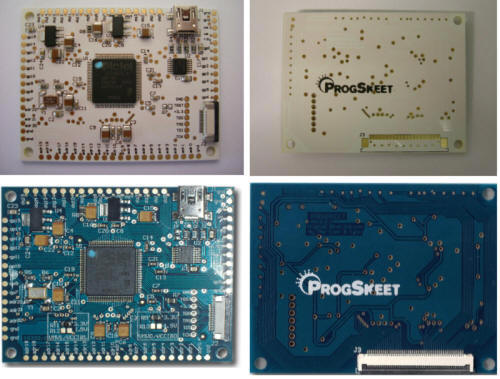

Ecco di seguito i due chip:

Ritengo opportuno puntualizzare un paio di cose sull' Installazione e sull' Utilizzo di ProgSkeet 1.0: come forse molti non sanno il ProgSkeet ha la possibilità di essere settato in modo da Alimentare lui stesso le NOR oppure no. Questa modalità viene attivata in base allo stato di R7 e R8.

Di seguito riporto come impostare le suddette resistenze in base a quello che abbiamo appena detto:

- Modalità Stand Alone: R7 e R8 sono chiusi
- Modalità Standard: R7 è Chiuso mentre R8 è Aperto

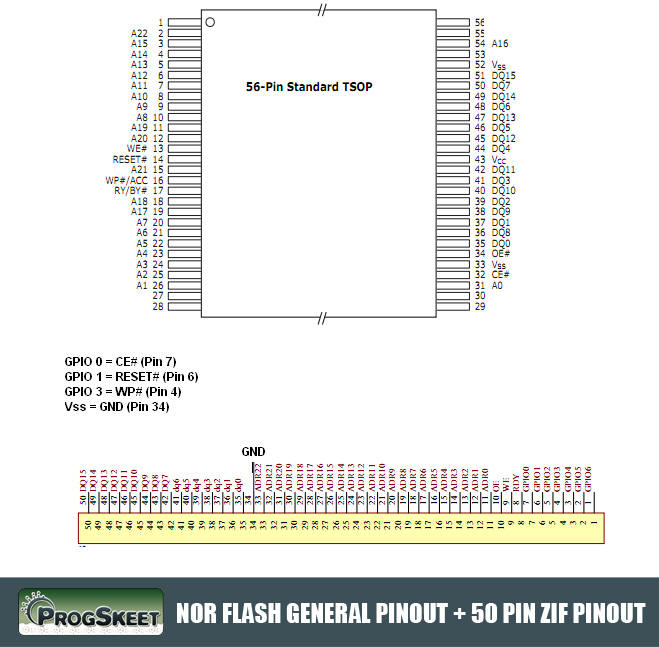

Per prima cosa installiamo il Progskeet sulla nostra console... vi lascio lo schema generico relativo al pinout della NOR. Come potete notare dallo schema vi suggerisco di utilizzare una alimentazione e una massa esterna per la NOR in modo da rendere la lettura\scrittura migliore e più Stabile.


Qualora vi servissero i punti alternativi delle varie Schede Madri vi invito a consultare il sito Ps3 DevWiki: CLICCA


Io per esempio utilizzo il Chip con uno Zif56 esterno (come riportato in questo tutorial: CLICCA) quindi DISSALDANDO le NOR ma comprendo che non tutti sono disposti a seguire questa soluzione alquanto complessa...


Se abbiamo un Progskeet 1.0 prima cosa CHIUDIAMO R7 e R8 e proseguiamo i collegamenti come da schema (per Progskeet 1.1 non dobbiamo far nulla in quanto tali punti sono già Chiusi):

Una volta collegato il tutto possiamo procedere con il downgrade vero e proprio...

DUMP DELLA CONSOLE

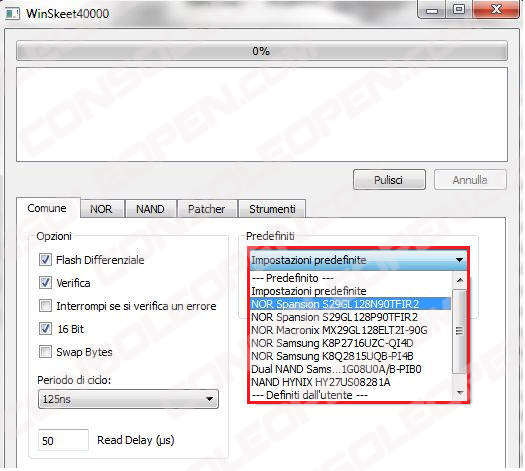

Avviamo WINSKEET e selezioniamo dal menù a tendina il modello di NOR che abbiamo sulla console.

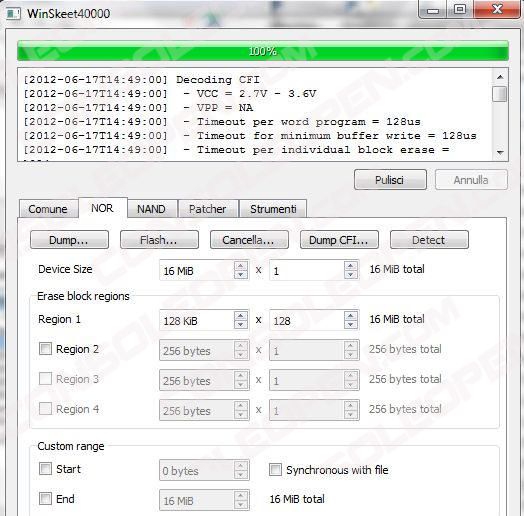

Andiamo ora sulla parte relativa alla gestione della NOR e andiamo ad eseguire un DUMP del CFI... in questo modo capiremo se l' installazione che abbiamo fatto è corretta:

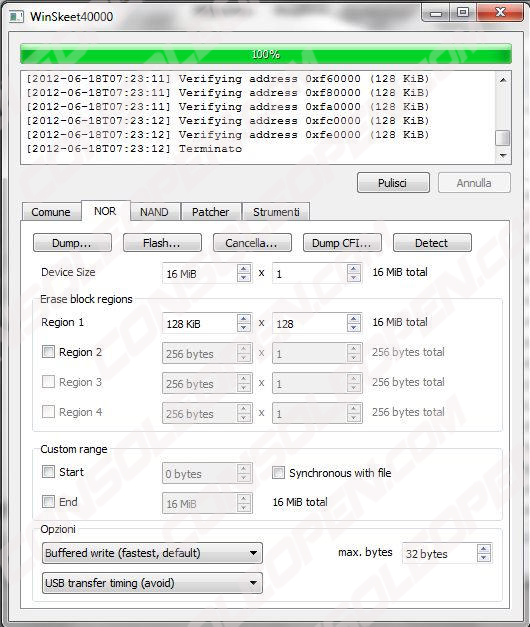

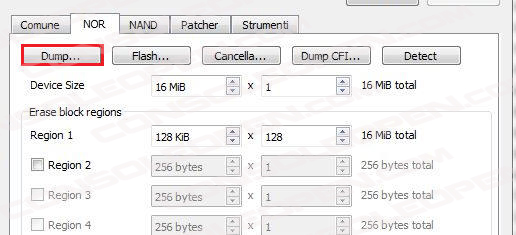

Successivamente passiamo al DUMP vero i proprio della NOR:

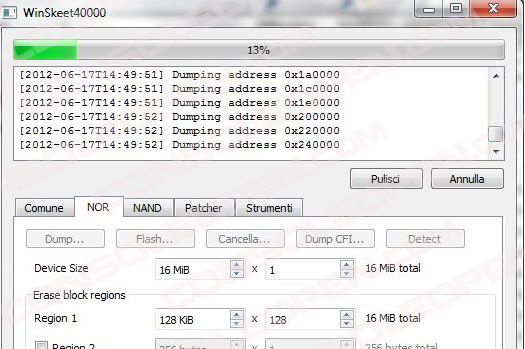

Una volta completata la lettura avremo il nostro DUMP pronto per il passo successivo... la verifica della sua validità:

Passiamo al passo successivo ovvero la validazione del Dump senza la quale NON è CONSIGLIATO PROSEGUIRE: CLICCA

Da qui in poi abbiamo due possibilità per proseguire:

- il metodo "classico" usando le Patch manuali e il CFW del Team E3 (metodo più lungo e laborioso)
- il downgrade utilizzando Nand e Nor Auto Patcher (metodo molto più semplice e veloce)

DOWGRADE DELLA CONSOLE USANDO NAND e NOR PATCHER

Per procedere avremo bisogno di:
- un ProgSkeet
- il Programma Nand and Nor AutoPatcher 0.4 o superiore: CLICCA
- il CFW Rogero 4.40 v1.03 (o superiore)

Prendiamo il nostro Dump appena generato e lo copiamo all' interno della directory contenente l' Auto Patcher.

Successivamente prendiamo il nostro DUMP e lo Sposiamo Sopra all' eseguibile del tool (Drug & Drop del File):

Il programma si avvierà in automatico, applicherà le patch necessarie e creerà un nuovo File che flasheremo sulla nostra console:

Riavviamo WINSKEET e settiamo il programma in questo modo:
- selezioniamo dal menù a tendina il modello di NOR che abbiamo sulla console
- ci sposiamo nella sezione di gestione delle NOR (1)
- dal menù Opzioni selezioniamo USB Tranfert Timing (avoid) (2)
- avviamo il Flash (3)

IMPORTANTE (grazie a Raiden per la segnalazione):

Qualora nonostante l' impostazione suggerita troviate dei problemi in scrittura vi suggerisco prima di tutto insistere più volte (anche 16 volte), se ancora non riuscite a verificare correttamente la scrittura NOR provate a modificare le Opzioni inerenti al Buffer USB (provate Static Timing e Scrittura Single Word)

Una volta completata la scrittura della NOR vi consiglio di rieseguire un DUMP e confrontarlo con li file di origine creato per il Downgrade. Se la comparazione va a buon fine potete proseguire...
Prendiamo il CFW 4.xx e lo rinominiamo in PS3UPDAT.PUP. Copiamo il file appena rinominato nella nostra penna USB all' interno della Directory PS3\UPDATE:

Inseriamo la penna USB nella porta USB DX della console (quella più vicino al lettore BluRay) e accendiamo la Ps3. Completiamo l' Installazione seguendo le istruzioni che compariranno a video della Console.

DOWGRADE DELLA CONSOLE CON PATCH MANUALE E CFW del TEAM E3

Per procedere avremo bisogno di:

- il pacchetto per eseguire il downgrade: CLICCA

- il CFW 4.30 del Team E3: CLICCA

- una Penna USB formattata in FAT32 da minimo 256MB

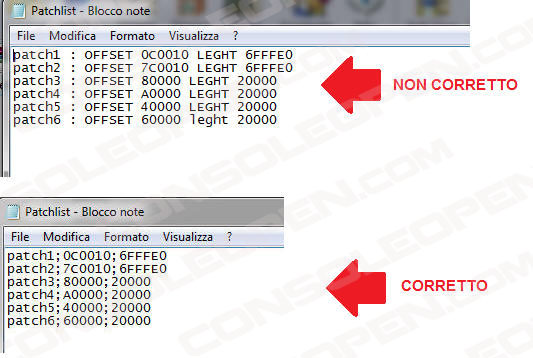

Apriamo il pacchetto contente le patch da applicare e apriamo con notepad il file Patchlist.txt. Controlliamo che all' interno vi siano riportate le patch come da figura:

In caso contrario modificate il file inserendo le seguenti stringhe:

patch1;0C0010;6FFFE0
patch2;7C0010;6FFFE0
patch3;80000;20000
patch4;A0000;20000
patch5;40000;20000
patch6;60000;20000

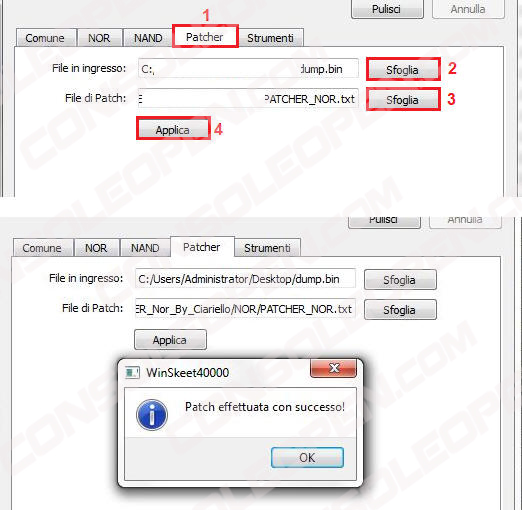

Passiamo al Downgrade vero e proprio... da Winskeet, andiamo sul TAB Patcher e selezioniamo:

- la nostra NOR

- il file .txt per applicare la patch

E avviamo la procedura:

Alla fine avremo il nostro DUMP downgradato e pronto per essere inserito all' interno della nostra NOR:

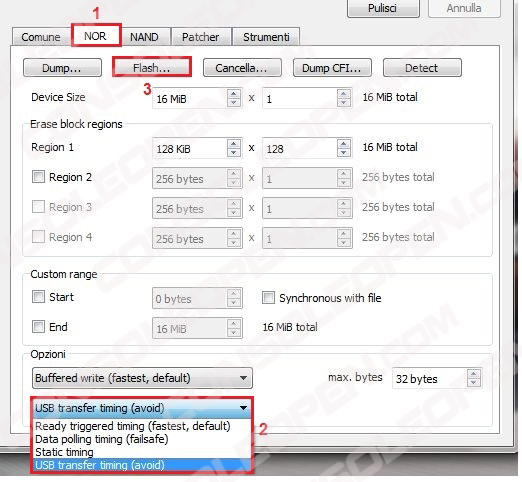

Riavviamo WINSKEET e settiamo il programma in questo modo:

- selezioniamo dal menù a tendina il modello di NOR che abbiamo sulla console
- ci spostiamo nella sezione di gestione delle NOR (1)
- dal menù Opzioni selezioniamo USB Tranfert Timing (avoid) (2)
- avviamo il Flash (3)
- Se avete Progskeet 1.2 selezionate Single Word al Posto di Buffered Write (faster, Default)

IMPORTANTE (grazie a Raiden 3 e Uber per la segnalazione):

Qualora nonostante l' impostazione suggerita troviate dei problemi in scrittura (Progskeet 1.0 e 1.1) vi suggerisco prima di tutto insistere più volte (anche 16 volte), se ancora non riuscite a verificare correttamente la scrittura NOR provate a modificare le Opzioni inerenti al Buffer USB (provate Static Timing e Scrittura Single Word) e modificate il Periodo di Ciclo portandolo a 333.33ns

Una volta completata la scrittura della NOR vi consiglio di rieseguire un DUMP e confrontarlo con li file di origine creato per il Downgrade. Se la comparazione va a buon fine potete proseguire...

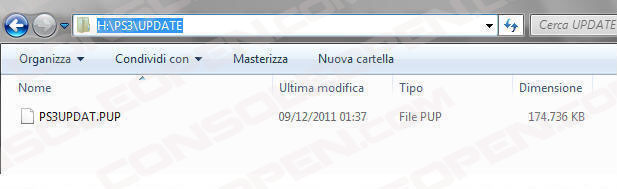

Prendiamo il nostro CFW del Team E3 e lo rinominiamo in PS3UPDAT.PUP. Copiamo il file appena rinominato nella nostra penna USB Formattata in FAT32 all' interno della Directory PS3\UPDATE (se non ce l' abbiamo creiamo noi il percorso).

Inseriamo la penna USB nella porta USB DX della console (quella più vicino al lettore BluRay) e accendiamo la Ps3. Completiamo l' Installazione seguendo le istruzioni che compariranno a video della Console

Perfetto, abbiamo finito, la vostra console ora è Downgradata con il Custom Firmware

Buon Divertimento

Ringraziamenti: CIARIELLO, Uber e Ps3 DevWiki per il supporto dato

GUIDA REALIZZATA DA Titty per www.consoleopen.com
