Questa guida pu˛ essere d'aiuto a chi ha bisogno di caricare i bitstream sul progskeet ma non ha a disposizione l'injectus programmer e invece si ritrova buttato in qualche cassetto un vecchio chip INFECTUS 1 o INFECTUS 2

1. Scarichiamo l'infectus programmer download

2. Avviamo infectus programmer e spostiamoci nel men¨ in alto: Actel Firmware ----> Jtag programmer

Nome: Clipboard02.jpg
Visite: 205
Dimensione: 33.7 KB

3. Una volta selezionato, per flashare il chip torniamo nel men¨ Actel Firmware ----> program

Nome: Clipboard03.jpg
Visite: 201
Dimensione: 38.7 KB

4. Appena l'operazione di flash Ŕ giunta a termine passiamo a saldare il chip al progskeet secondo questo schema:

PIN INFECTUS-------------------PIN PROGSKEET
17-------------------------------3.3v
16-------------------------------GND
15-------------------------------TCK
14-------------------------------TDI
13-------------------------------TMS
12-------------------------------TDO
11-------------------------------TRST

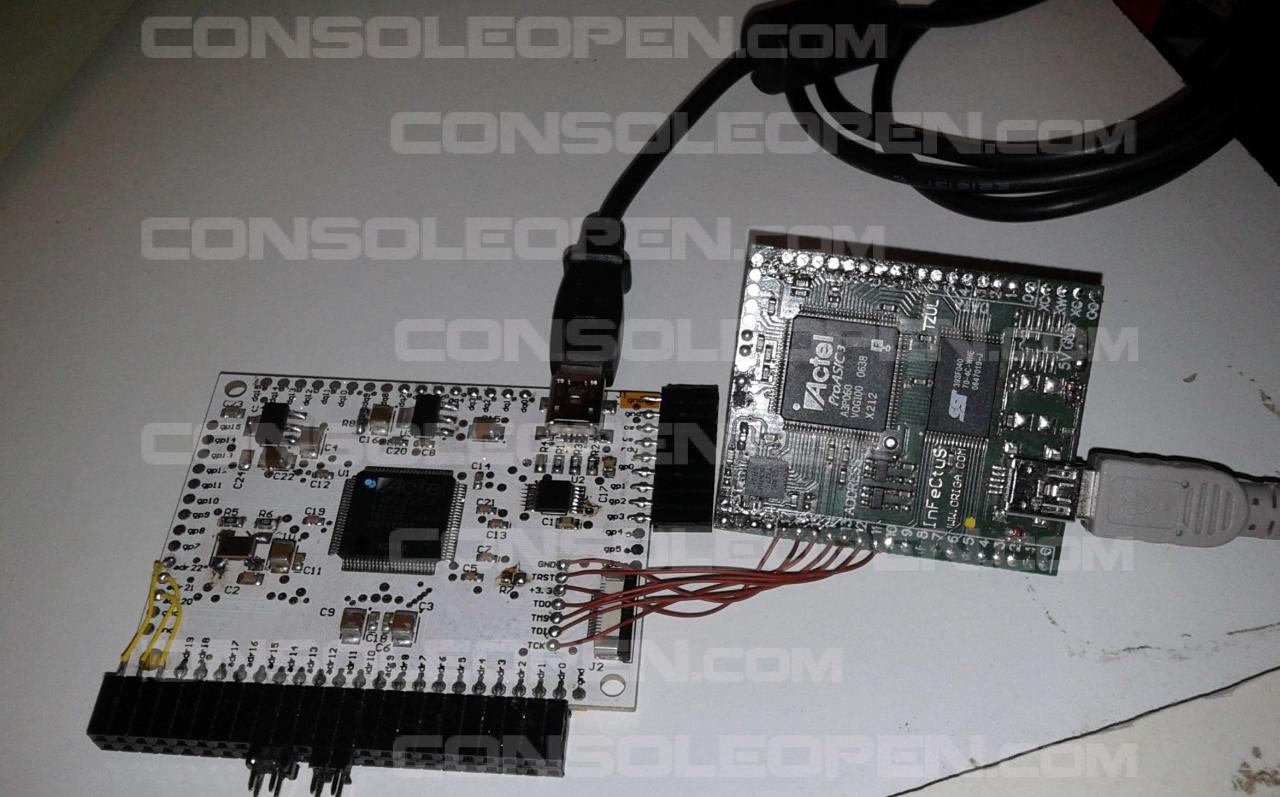

[TUTORIAL] Programmare progskeet tramite chip infectus-img_20131122_225728.jpg

5. Il progskeet deve avere R8 ponticellata ed R7 aperta

6. Collegare entrambi i chip ad una porta USB del computer

7. Riapriamo infectus programmer e sempre dal men¨ superiore andiamo a Tools------>Open Infectus

Nome: Clipboard04.jpg
Visite: 192
Dimensione: 39.4 KB

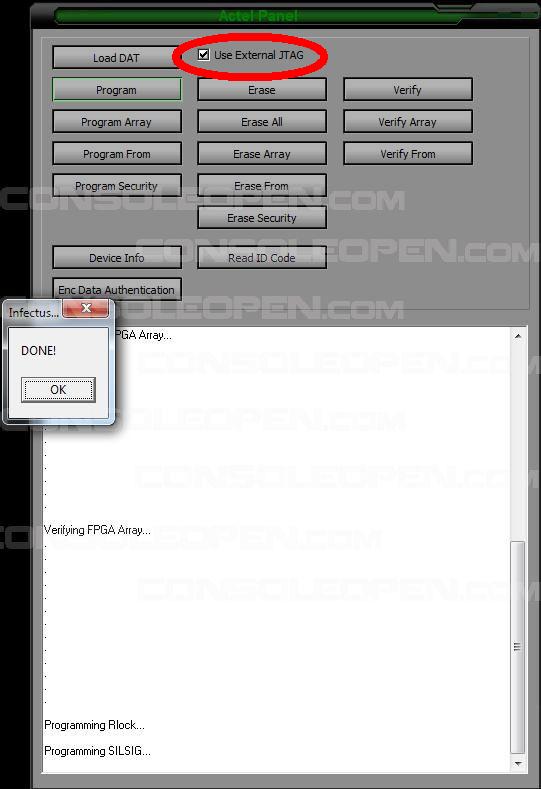

8. Spuntiamo la voce "Use External Jtag" , premiamo "load DAT" per caricare i bitstream , infine il tasto "Program" e attendiamo qualche minuto per il completamento dell'operazione

Nome: Clipboard01.jpg
Visite: 191
Dimensione: 40.4 KB

GUIDA REALIZZATA DA X-ray per www.consoleopen.com
La riproduzione anche parziale senza il consenso dell'autore Ŕ vietata.
