[TUTORIAL] Programmare progskeet tramite chip infectus

Questa guida può essere d'aiuto a chi ha bisogno di caricare i bitstream sul progskeet ma non ha a disposizione l'injectus programmer e invece si ritrova buttato in qualche cassetto un vecchio chip INFECTUS 1 o INFECTUS 2

1. Scarichiamo l'infectus programmer [URL="http://consoleopen.com/forum/images/tutorial/X-ray/infectus-progskeet/InfectusProgrammer-3.9.9.0.zip"]download[/URL]

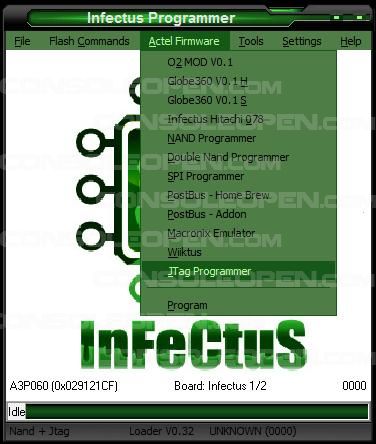

2. Avviamo infectus programmer e spostiamoci nel menù in alto: Actel Firmware ----> Jtag programmer

Allegato 14300

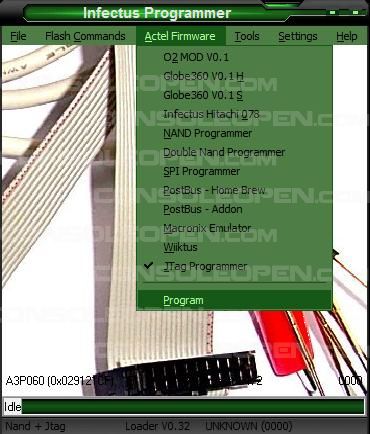

3. Una volta selezionato, per flashare il chip torniamo nel menù Actel Firmware ----> program

Allegato 14301

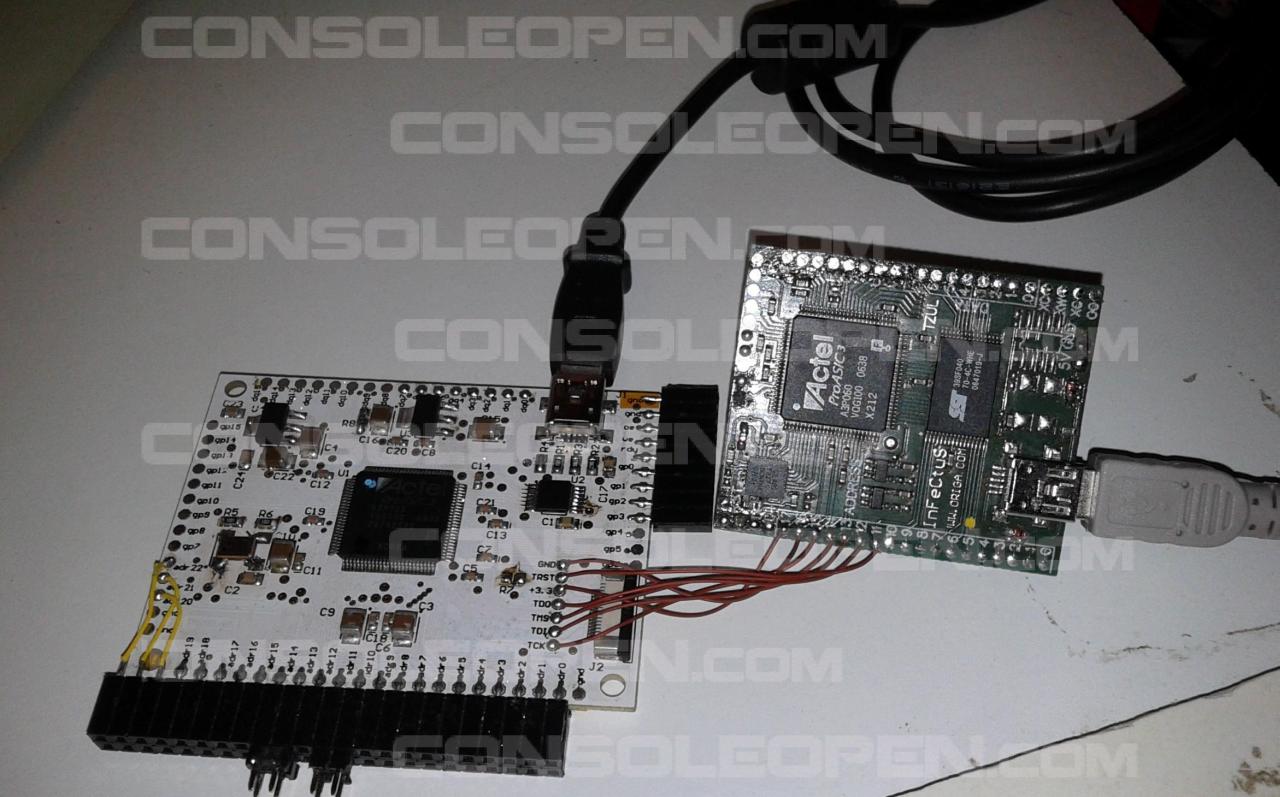

4. Appena l'operazione di flash è giunta a termine passiamo a saldare il chip al progskeet secondo questo schema:

PIN INFECTUS-------------------PIN PROGSKEET
17-------------------------------3.3v
16-------------------------------GND
15-------------------------------TCK
14-------------------------------TDI
13-------------------------------TMS
12-------------------------------TDO
11-------------------------------TRST

Allegato 14302

5. Il progskeet deve avere R8 ponticellata ed R7 aperta

6. Collegare entrambi i chip ad una porta USB del computer

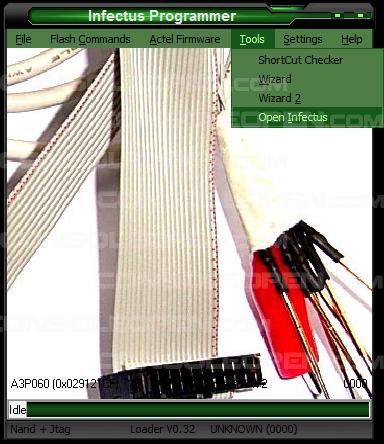

7. Riapriamo infectus programmer e sempre dal menù superiore andiamo a Tools------>Open Infectus

Allegato 14303

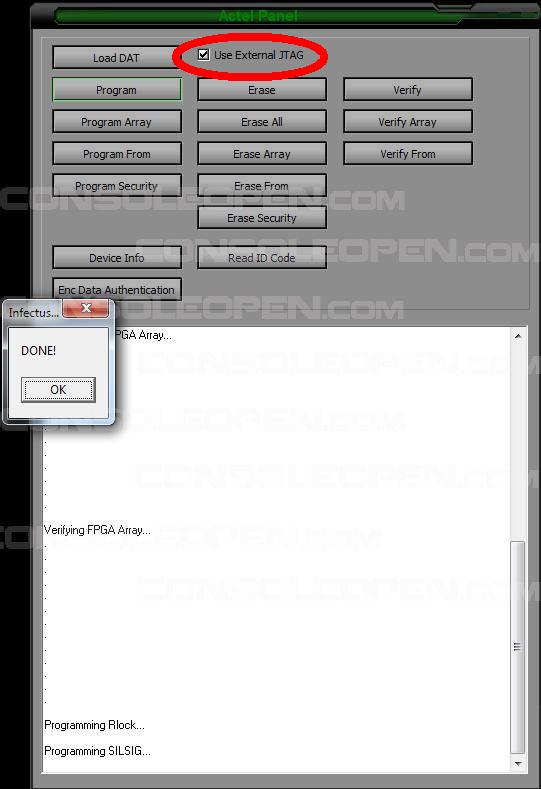

8. Spuntiamo la voce "Use External Jtag" , premiamo "load DAT" per caricare i bitstream , infine il tasto "Program" e attendiamo qualche minuto per il completamento dell'operazione

Allegato 14304

GUIDA REALIZZATA DA X-ray per [URL="http://www.consoleopen.com"]www.consoleopen.com[/URL]
La riproduzione anche parziale senza il consenso dell'autore è vietata.
