    [TUTORIAL] Guida allo smontaggio della PS3 super slim (CECH-40xx e CECH-42xx)

    GUIDA ALLO SMONTAGGIO DELLA PS3 SUPER SLIM (CECH-40XX E CECH-42XX)


    ATTENZIONE: lo smontaggio della console prevede l'inevitabile invalidazione della garanzia ufficiale Sony!

    Materiale occorrente:

    • Una PS3 super slim (CECH-40xx o CECH-42xx)
    • Un cacciavite a stella PH1
    • Un cacciavite Torx 9
    • Un cacciavite a taglio 2,5


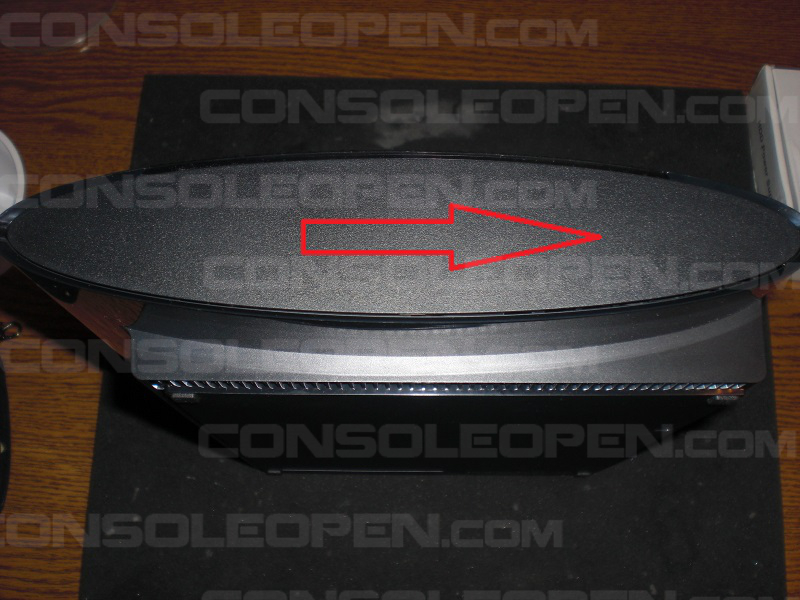

    Iniziamo facendo scorrere verso il lato posteriore la mascherina laterale, che, con poco sforzo, si toglierà senza problemi.


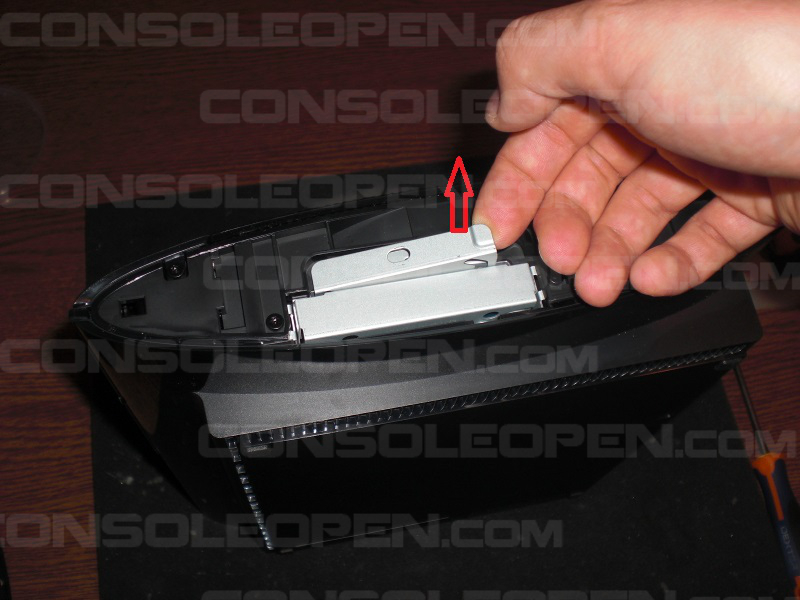

    Ora dobbiamo rimuovere l'hard disk (se presente), svitando la vite colorata di blu con il cacciavite a stella PH1 e sollevando come da foto il lato destro della linguetta metallica del case dell'hard disk.


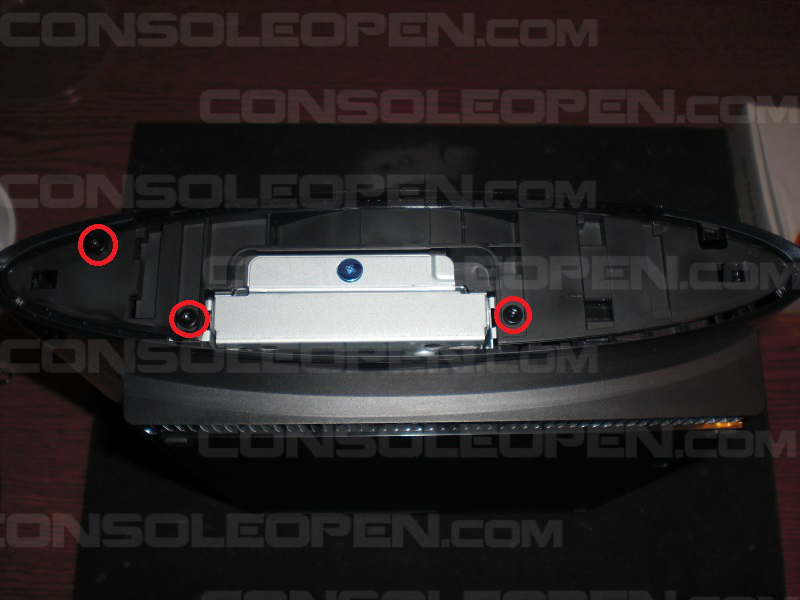

    Dopodiché usiamo il Torx 9 per svitare le viti come da successiva immagine.


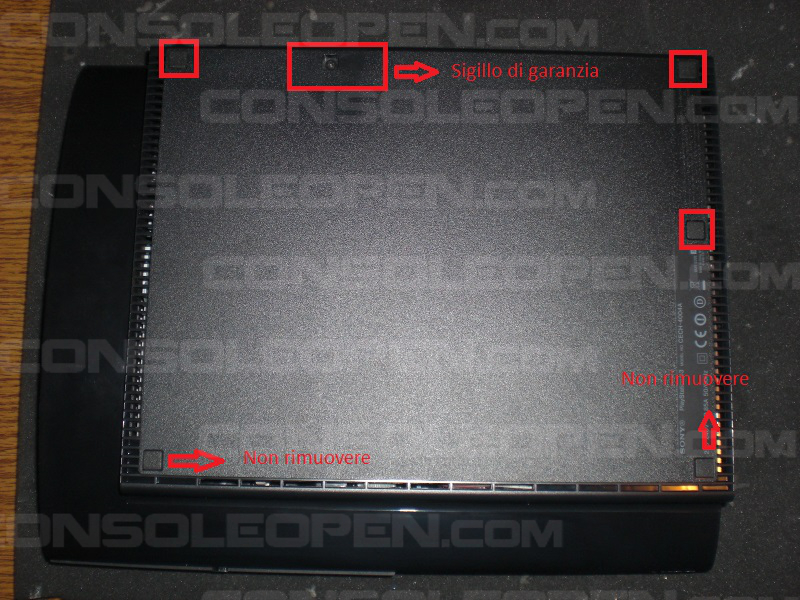

    Capovolgiamo la console e lavoriamo sul lato inferiore di essa. Dobbiamo come prima cosa rimuovere il sigillo di garanzia che copre la vite centrale posteriore. Dopodiché rimuoviamo i 3 tappini quadrati di gomma, aiutandoci con un cacciavite a taglio, ad esempio un 2,5.


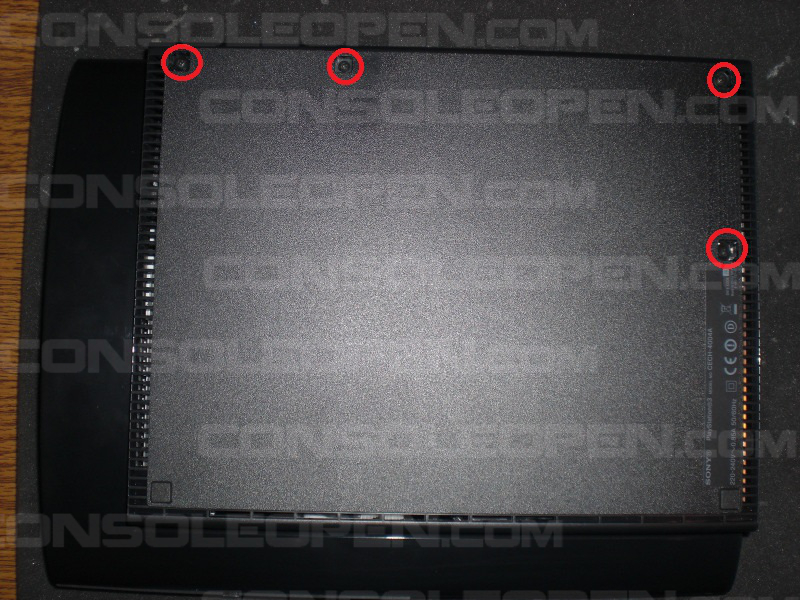

    Svitiamo con il cacciavite a stella le 4 viti segnate nella foto.


    Portiamo la console in posizione orizzontale classica e ora dovremo rimuovere le due lunghe placche nere di plastica, situate una davanti e una dietro alla console.

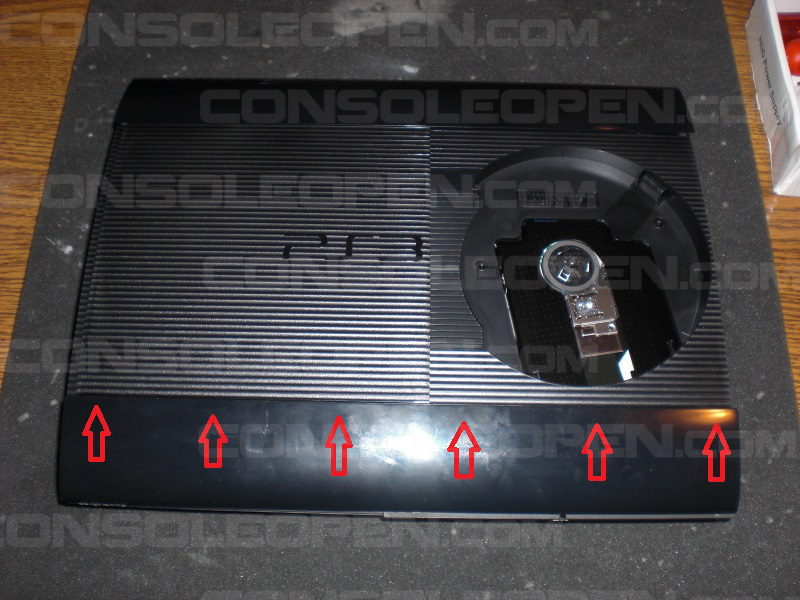

    Iniziamo dalla frontale, facendo leva delicatamente (ma mettendoci un po' di energia se è la prima volta che viene aperta) con le dita, ci sono 6 ganci da sganciare. Spostiamo il coperchio in posizione aperta o chiusa per aiutarci a sganciare i ganci ancora ancorati.


    Ora ripetiamo la stessa operazione per la placca posteriore.

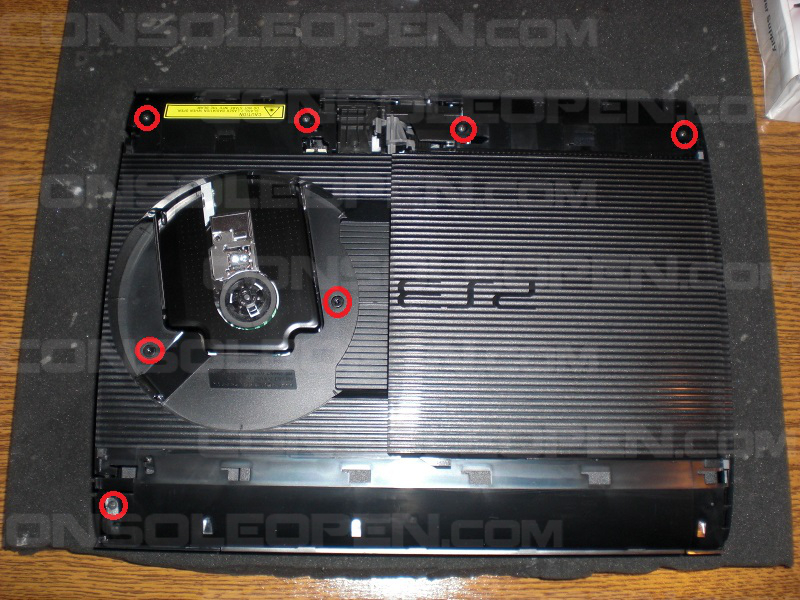

    Fatto questo, la console ci mostrerà le viti che andranno svitate. Aiutiamoci con la figura sottostante per capire quali viti andranno svitate. Ce ne sono 4 a stella sotto la placca frontale, una sempre a stella sotto la placca posteriore e 2 viti Torx 9 a lato del lettore blu ray (apriamo il coperchio per notarle).

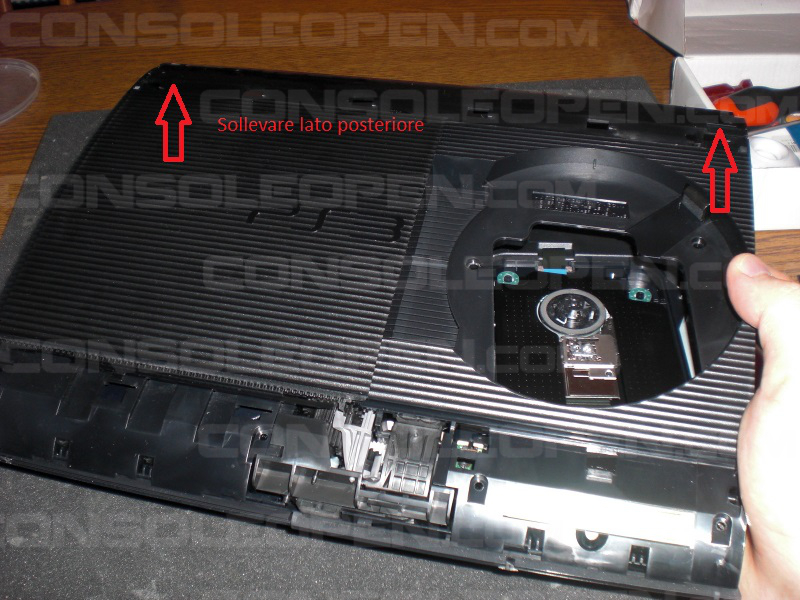

    Facciamo leva alzando la parte posteriore e il gioco è fatto, la plastica superiore verrà via in blocco.

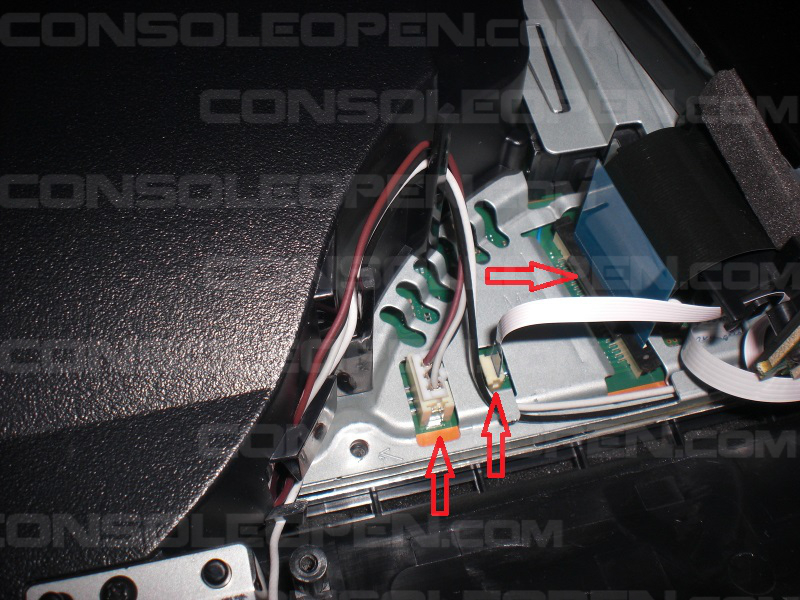

    A questo punto, procediamo rimuovendo alcuni connettori all'interno della console. Localizziamo il connettore della ventola, il FFC a 60 pin del lettore blu ray e il piccolo FFC per la gestione del coperchio e rimuoviamoli.

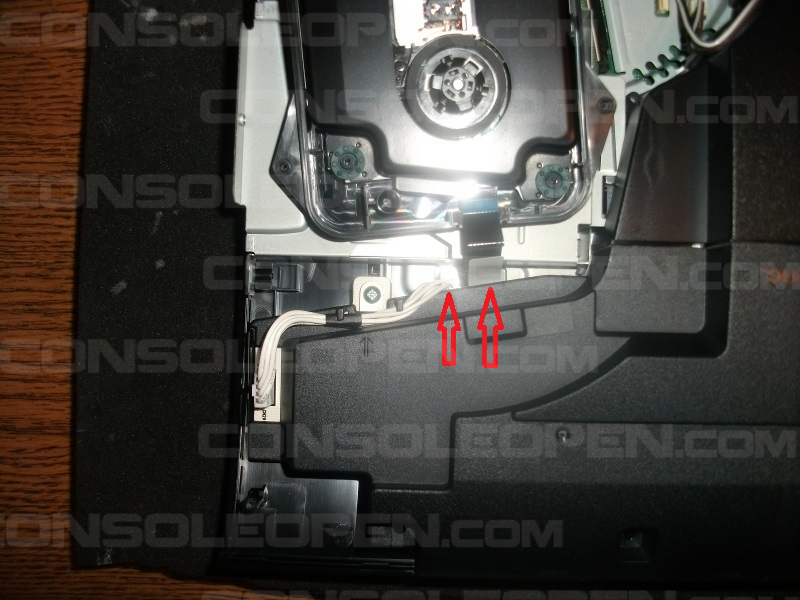

    Adesso spostiamo la meccanica del lettore verso la parte anteriore della console, leggermente, solo per scoprire il FFC posteriore dell'alimentazione del lettore e il connettore dell'alimentatore generale della console, che ovviamente andremo a staccare. Ora possiamo rimuovere il lettore blu ray.

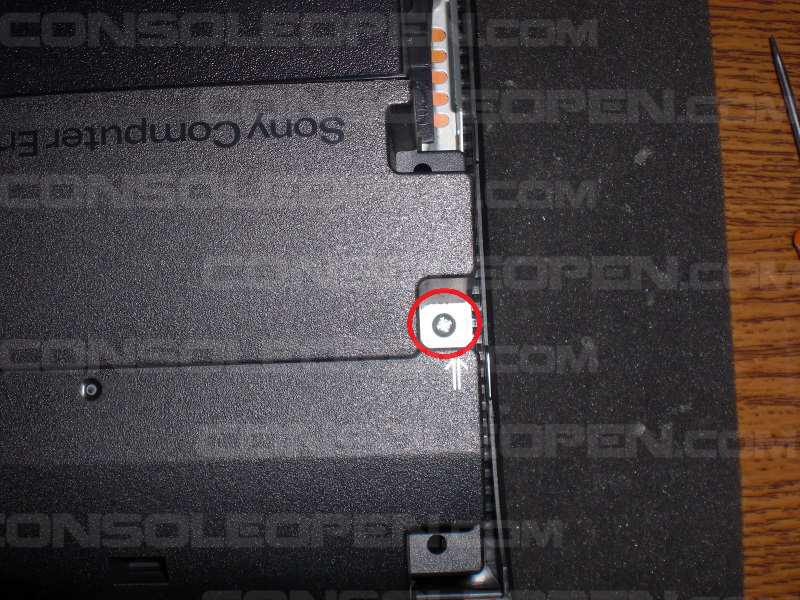

    Anteriormente rimuoviamo il FFC del pulsante di accensione, posteriormente svitiamo le viti a stella dell'alimentatore e rimuoviamo lo stesso, facendo leva specialmente dal lato della ventola, in quanto sono presenti i soliti 2 agganci dell'attacco bipolare.

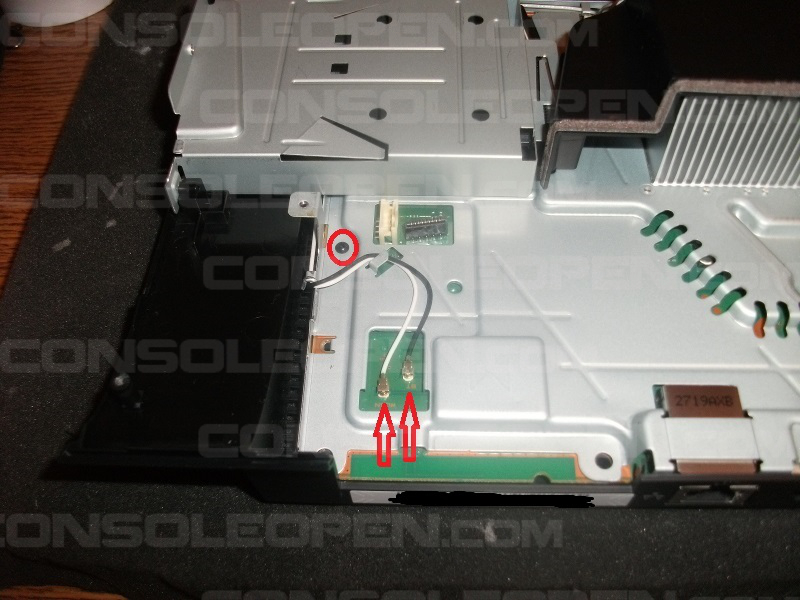

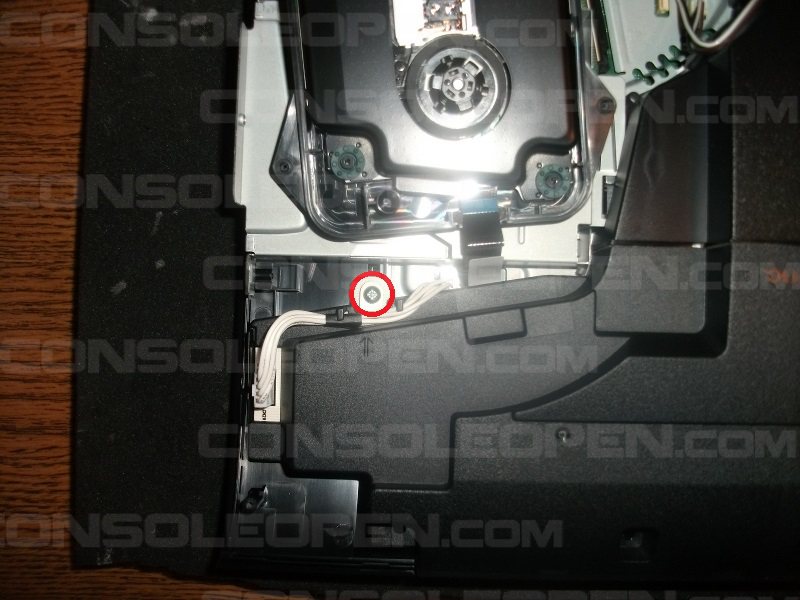

    Stacchiamo le antenne del Bluetooth e del Wifi e svitiamo col cacciavite a stella la vite nera come in figura.

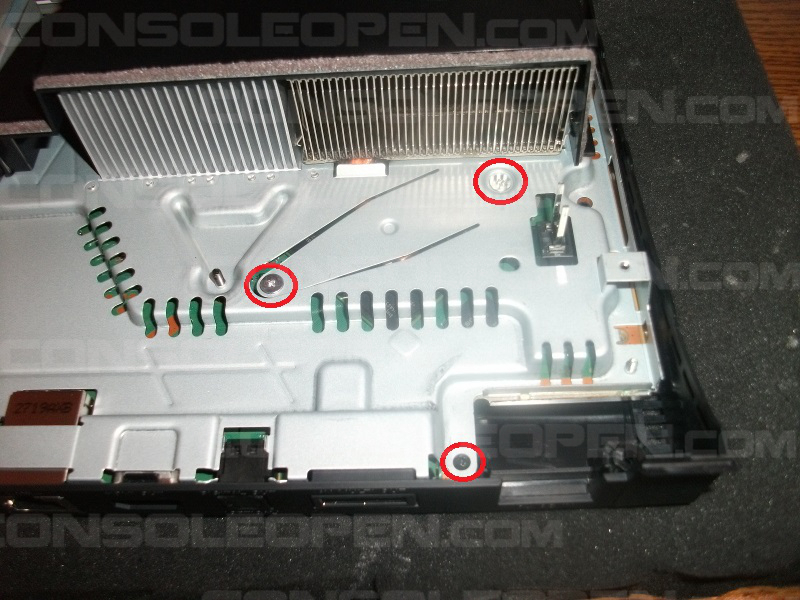

    Svitiamo un'altra vite nera a stella e anche le due viti grigie a stella del dissipatore del RSX.

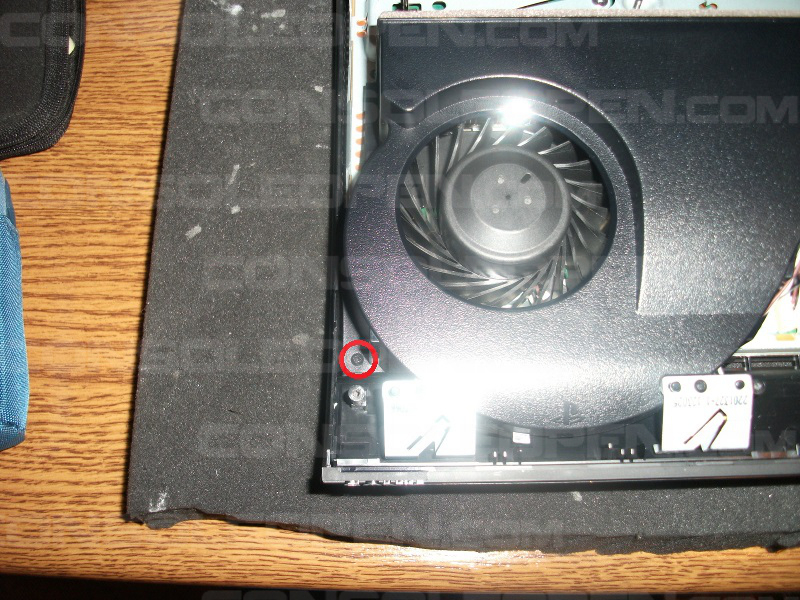

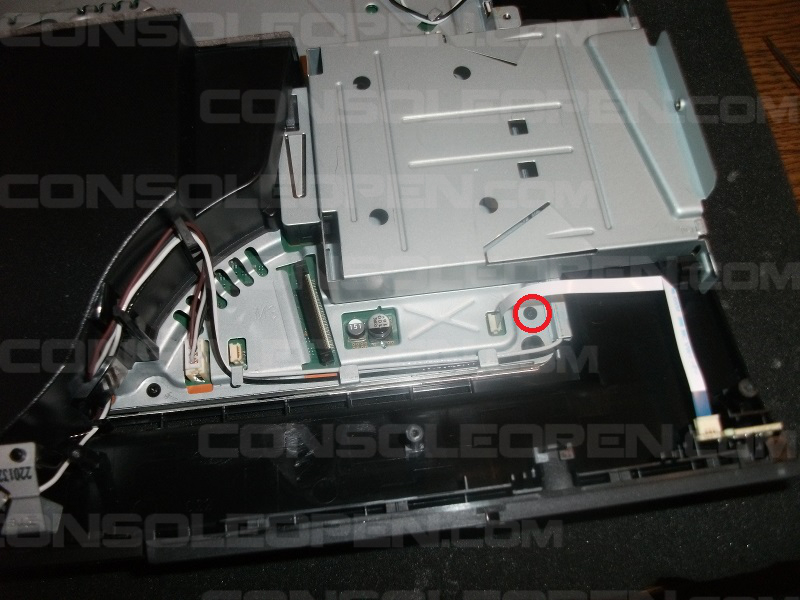

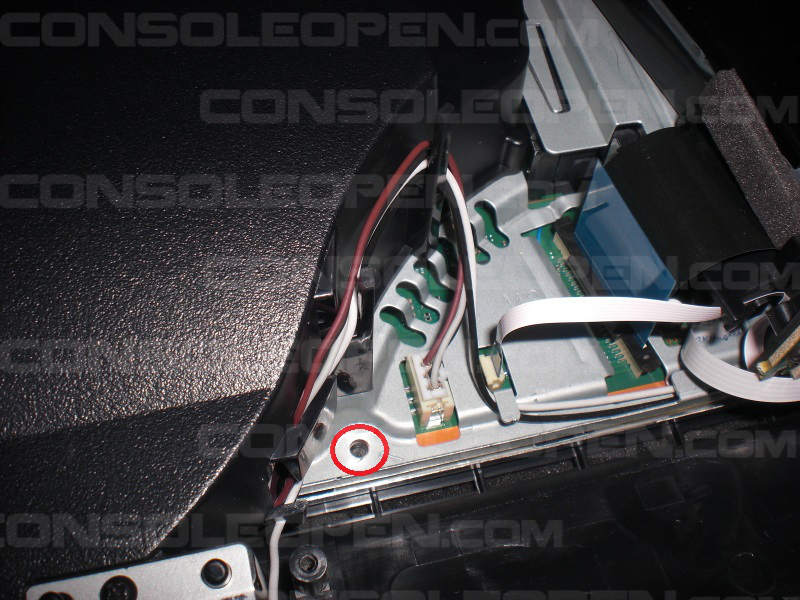

    Anteriormente rimuoviamo 3 viti, una è posizionata sull'angolo della ventola, una sta vicino al connettore della ventola e l'ultima è in prossimità del FFC del pulsante di accensione.






    Dopo aver svitato tutte le viti svitabili, solleviamo la motherboard per poterla disassemblare dalla scocca inferiore in plastica.

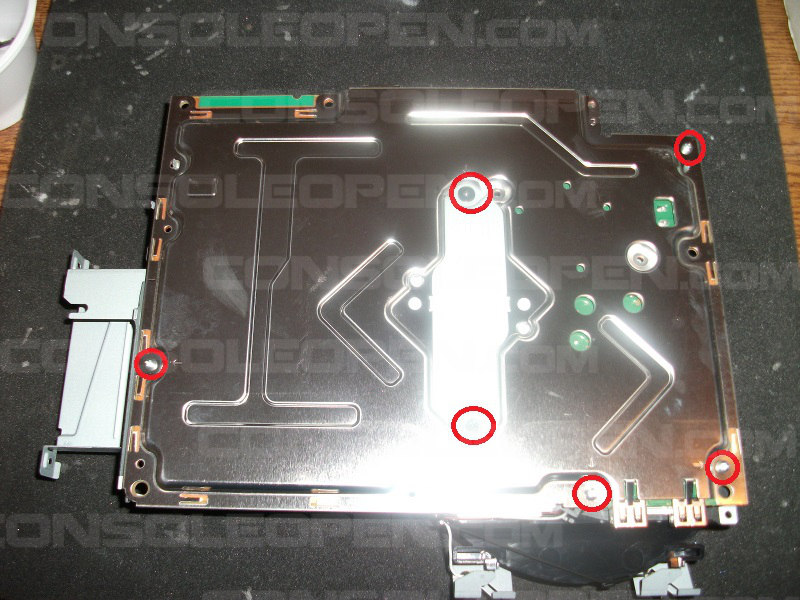

    Capovolgiamola, svitiamo 4 viti a stella come da foto e 2 viti a stella del dissipatore del Cell BE.

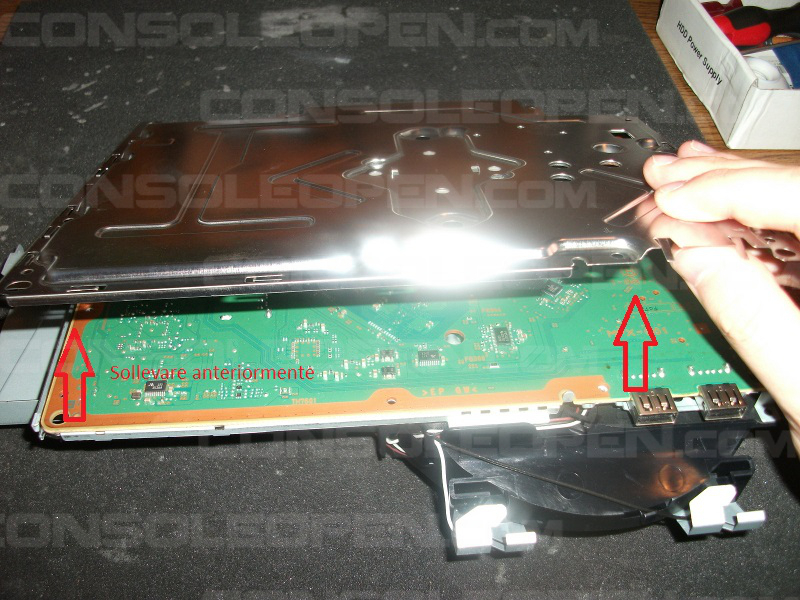

    Solleviamo delicatamente lo shield metallico e rimuoviamolo.

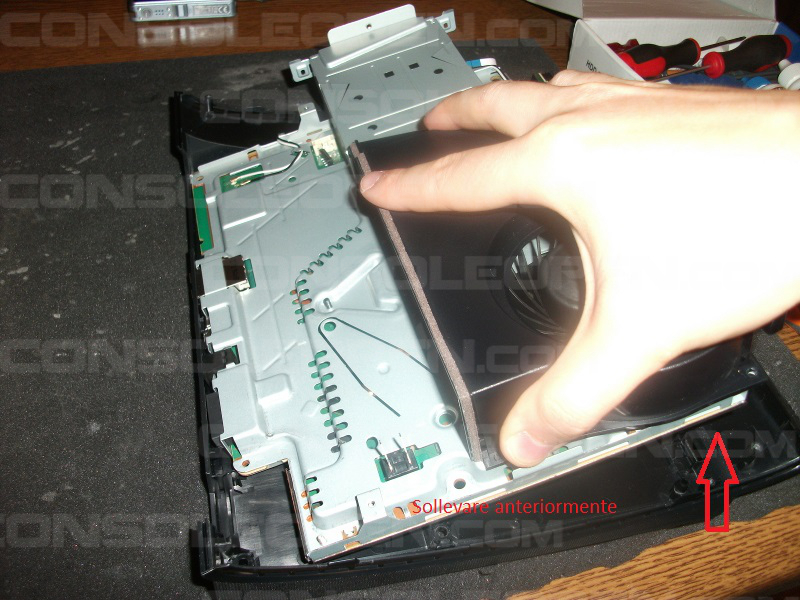

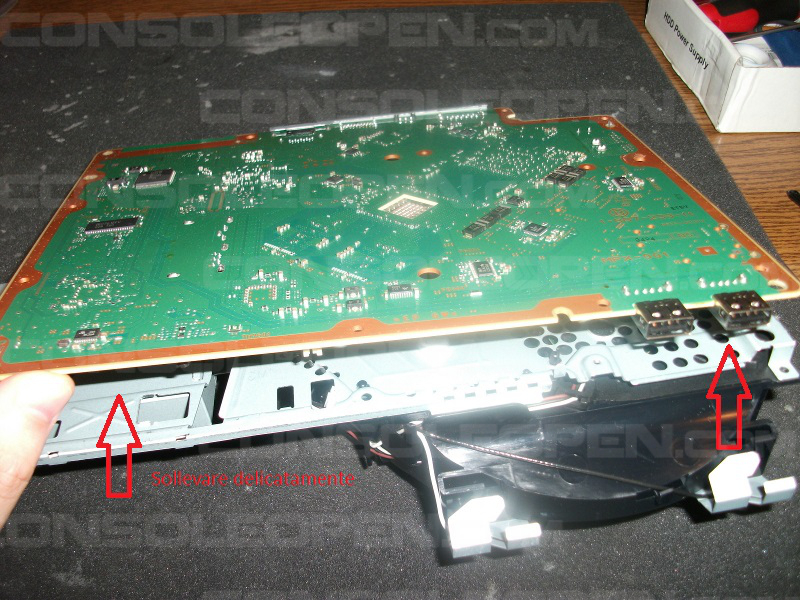

    Ora, sempre delicatamente e senza flettere troppo la scheda, facciamo leva sulla motheboard per separarla dal case metallico contenente la ventola.


    N.B.: sebbene queste console siano molto nuove e la pasta termoconduttiva ancora fresca, è buona norma, una volta distaccato il dissipatore dai processori, ricordarsi di pulire la vecchia pasta e sostituirla con della nuova.

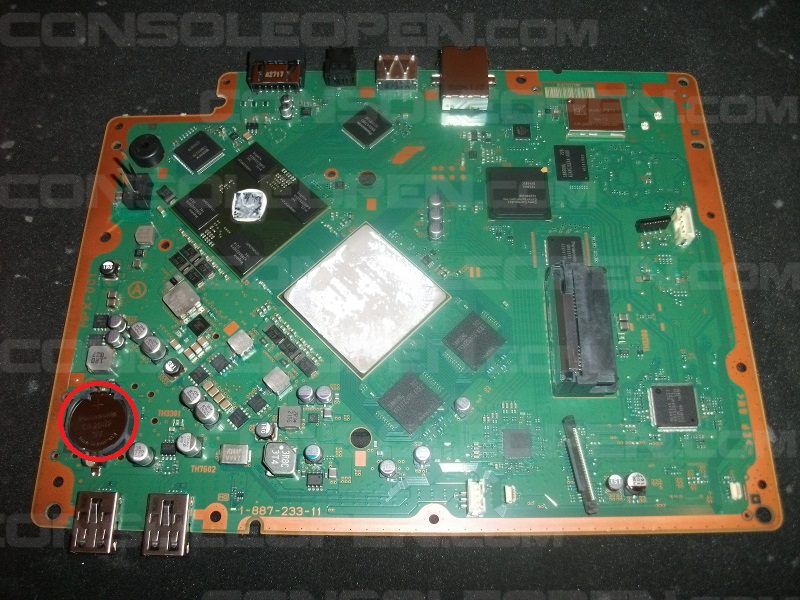

    Ecco fatto, se vogliamo, rimuoviamo la batteria sul lato sinistro dell'immagine seguente e la nostra motherboard è pronta per essere rimaneggiata.




    GUIDA REALIZZATA DA zeruel85 per www.consoleopen.com
    La riproduzione anche parziale senza il consenso dell'autore è vietata
