[TUTORIAL]Installazione CFW sulle Ps3 80Gb Fat e Slim con Nor usando Teensy++ 2.0

**Tommino81** · 03-01-13

DOWNGRADE DELLE Ps3 CON NOR USANDO IL Teensy ++2.0

Per procedere avremo bisogno di:

- Una Ps3 Fat 80GB oppure una Qualsiasi Ps3 Slim con Fw superiore al 3.55 ma che NATIVAMENTE (quindi al primo avvio dopo l'acquisto) avevano un Fw Max 3.55 - un Teensy++2.0
- il CFW Rogero 4.30 v2.05 (o superiore) o in generare un CFW con abilitato il NOCheck
- un Cavo Usb/Mini Usb
- il programma Teensy .exe: CLICCA
- il programma Python -2.7.2 :CLICCA
- il programma Pyserial-2.5.win32.exe: CLICCA
- Il programma HxD: CLICCA
- il pacchetto NORway_v0.5zip: CLICCA
- Un film in Blu-ray per il ripristino dei file DRL

- una Penna USB formattata in FAT32 da minimo 256MB
- Flussante, Stagno e Filo Awg30
- Tanta Pazienza e Tanta Manualità

Vi consiglio di avviare la riproduzione di un Film BluRay recente prima di iniziare questa procedura: in questo modo risulterà più facile il ripristino dei file DRL alla fine del downgrade.

Ricordo che la procedura che state per segui è molto complessa, richiede uno buona esperienza in ambito di saldature elettroniche e utilizzo di programmatori. L'errore comporta l' Inutilizzo permanente della console. Console Open e il suo Staff non si ritiene responsabile di qualsiasi danno possa nascere dall' utilizzo di questo tutorial

Per prima cosa verifichiamo che la nostra console possa essere Downgradata: ricordo che solo le console con Fw 3.55 NATIVO e poi aggiornata possono essere riportare al Fw 3.55.

Iniziamo con lo stabilire se la nostra Ps3 ha la Nand o la Nor: tutte le slim hanno la Nor (anche la Fat da 80gb) mentre le altre Fat hanno 2 Nand. Ecco la lista precisa in base al modello della ps3:

PS3 Fat (NAND):
CECHA = 256MB
CECHB = 256MB
CECHC = 256MB
CECHE = 256MB
CECHG = 256MB

PS3 Fat (NOR):
CECHH = 16MB
CECHJ = 16MB
CECHK = 16MB
CECHL = 16MB
CECHM = 16MB
CECHP = 16MB
CECHQ = 16MB

PS3 Slim (NOR):
CECH-20..A = 16MB
CECH-20..B = 16MB
CECH-21..A = 16MB
CECH-21..B = 16MB
CECH-250.A = 16MB
CECH-250.B = 16MB
CECH-251.A = 16MB
CECH-251.B = 16MB

Per sapere se la vostra Ps3 è tra Downgradabile consultate la seguente tabella(oppure questo link: CLICCA):

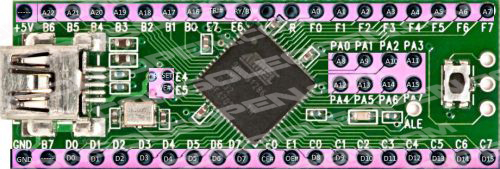

Prendiamo ora in analisi il nostro Teensy che è così composto:

- Processore AT90USB1286 (8 bit AVR - 16 MHz)
- Flash Memory 130048
- Memoria Ram 8192
- Eeprom 4096
- I/O 46,5 volt
- Ingresso analogico 8
- PWM 9
- Uart, l2c, SPI 1,1,1

Passiamo ora alla preparazione del Teensy...

PROGRAMMAZIONE e PREPARAZIONE DEL Teensy++2.0

Come prima cosa andiamo ad installare Phyton 2.7.2, successivamente installeremo nella stessa directory Pyserial-2.5.win32.exe

Per programmare il nostro Teensy++2.0 non avremmo bisogno di nessun programmatore esterno: utilizzando il cavo Usb/Mini Usb colleghiamo al nostro Pc il Teensy:

Windows rileverà la periferica, ed istallerà i relativi driver per il corretto funzionamento... cosa importante è segnarvi la porta COM assegnata al Teensy.

Se vedrete che dopo l'istallazione dei driver la periferica è segnalata da un segno giallo non preoccupatevi l' assegnazione della porta COM avverrà comunque. In ogni caso installate i driver "serial_install.exe" che trovate dentro la cartella del NORway e premete il tasto Reset sul Teensy++ 2.0 per resettare il dispositivo la prima volta e farlo così riconoscere al pc.

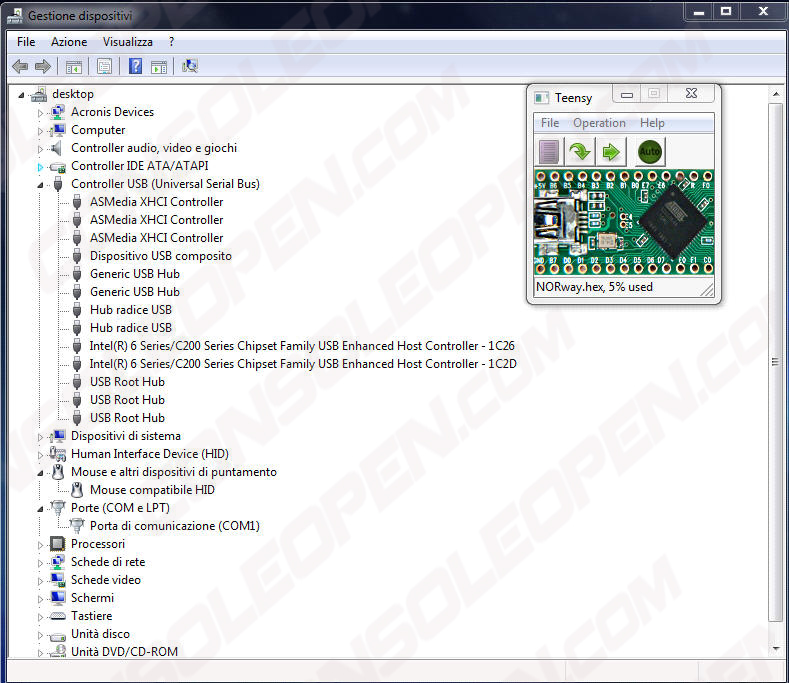

Avviamo il programma Teensy e clicchiamo l'interruttore nero del Teensy in modo da far riconoscere il flasher.

Clicchiamo sul programma la voce file e selezioniamo dall'archivio "NORway/Teensy/default/" il file NORway.hex

Appena selezionato il file clicchiamo sulla freccia verde vedremo apparire la scritta DOWNLOAD nel programma

IMPORTANTE

Per poter dare alimentazione al Teensy, abbiamo 2 opzioni:

1- Alimentare "Standalone" il nostro Teensy tramite la porta USB e via Scheda madre: tagliate la pista (verificando che NON CI SIA continuità tra i due punti appena separati) indicata nella foto e ponticellare le due piazzole riportate sotto:
2- Alimentando in questo modo "standalone" il nostro teensy, dovremmo collegare sia VCC che GND dal teensy alla scheda madre della nostra ps3.

2- Oppure(metodo consigliato) alimentarlo a 3.3V utilizzando un regolate MCP1825S-3302E/DB (o equivalente):
Alimentando il teensy con regolatore non è necessario collegare il VCC che parte dal teensy alla scheda madre della ps3, ma solamente GND

Una volta saldato il regolatore nella parte inferiore del Teensy, tagliate la pista (verificando che NON CI SIA continuità tra i due punti appena separati) indicata nella foto e ponticellare le due piazzole riportate sotto:

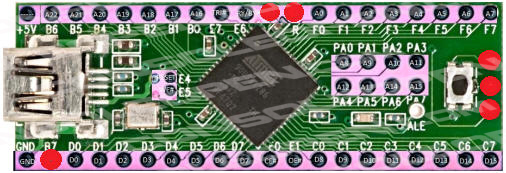

Passiamo ora al monetaggio vero e proprio... Per prima cosa precisiamo che i 6 punti segnati in rosso nell'immagine sopra non andranno utilizzati.
Vi consiglio di utilizzare cavi AWG 30 di lunghezza non superiore 15/20 cm e di utilizzare per Vcc e Gnd cavi più spessi (tipo l' AWG 24).

Per ricavare i punti relativi alla vostra revisione di motherboard fate riferimento al sito http://www.Ps3devwiki.com

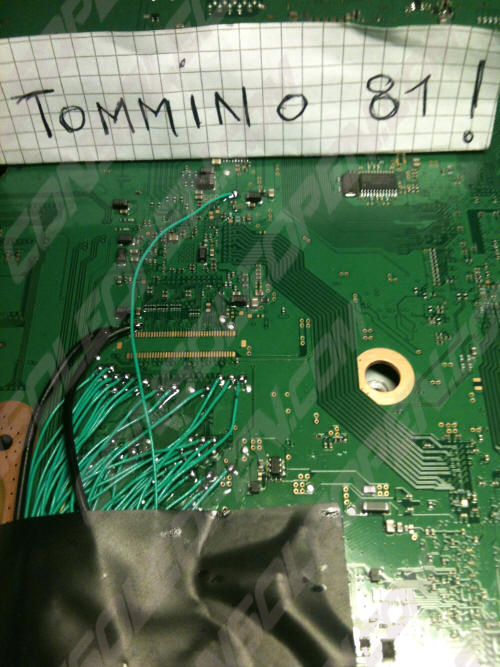

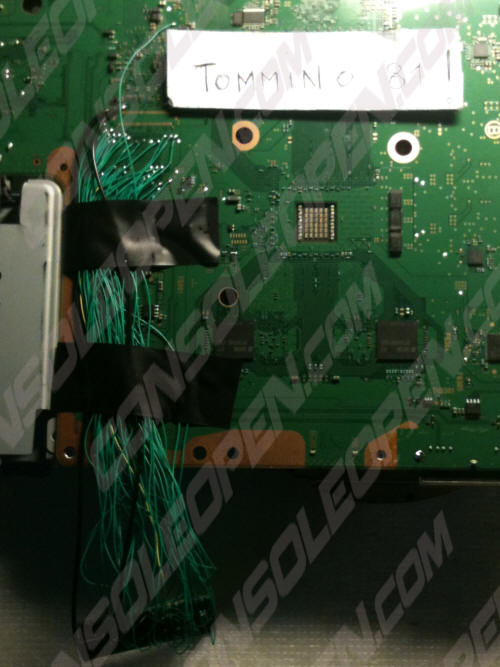

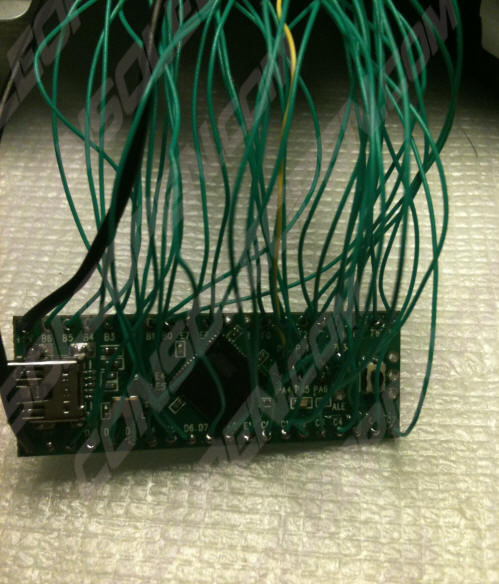

Questa è un 'esempio di istallazione finale

DUMP e DOWNGRADE DELLA CONSOLE

Una volta installato Phyton, i driver e collegato il Teensy++2.0 alla nostra motherboard non ci resta che iniziare con la fase di Dump e successivamente con la verifica dello stesso.

Iniziamo:

- ricordo che la consolle va montata alimentata e accesa quando sarà il momento
- lasciando la console in Stand By (led rosso acceso) colleghiamo il Teensy al cavo Usb ed al Pc
- apriamo il DOS di Windows e portiamoci all'interno della directory dove abbiamo il programma NORway

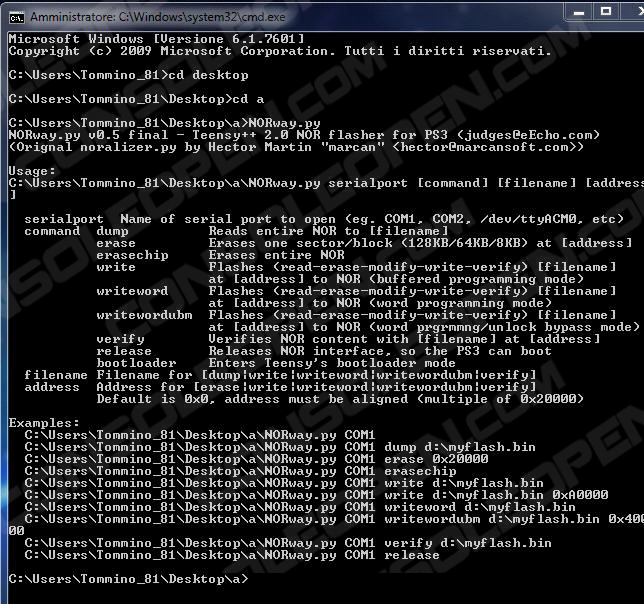

- diamo il comando NORway.py e dovremmo avere una situazione simile:

Accendiamo la PS3
- digitiamo il comando NORway.py COMx (dove X stà al numero di porta che ha assegnato Windows al Teensy)
- se tutto è andato bene il Teensy riconoscerà la NOR montata sulla console:

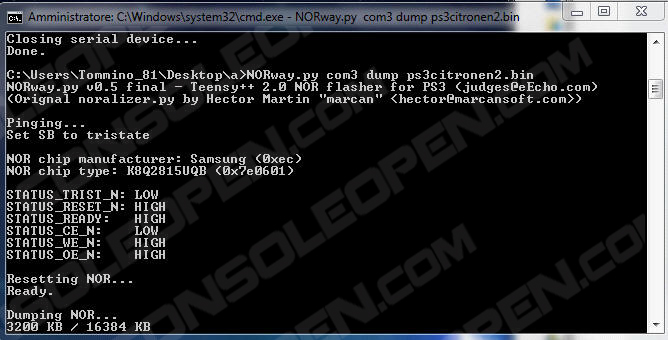

- Diamo il comando: NORway.py COMx dump nome_del_Dump.bin (dove nome_del_Dump.bin è il nome che vogliamo dare noi al contenuto della nostra NOR)
- appena finito il primo Dump eseguite una seconda lettura... una volta completata diamo il comando NORway.py COMx release e spegnete la Ps3.

Passiamo al passo successivo ovvero la validazione del Dump senza la quale NON è CONSIGLIATO PROSEGUIRE: CLICCA

Da qui in poi abbiamo due possibilità per proseguire:

- il metodo "classico" usando le Patch manuali e la Penna JailBreak (metodo più lungo e laborioso)
- il downgrade utilizzando Nand e Nor Auto Patcher (metodo molto più semplice e veloce)

DOWGRADE DELLA CONSOLE USANDO NAND e NOR PATCHER

DOWGRADE DELLA CONSOLE CON PATCH MANUALE E PENNA JAILBREAK

Per procedere avremo bisogno di:
- il pacchetto per eseguire il downgrade: CLICCA
- il programma WinSkeet: CLICCA
- Una qualsiasi Penna JailBreak (io ho usato il Blemmi)

Ricordo che questo metodo ormai è obsoleto... in quanto dovete usare per forza una penna JB per portare a termine l'installazione del CFW.

Vedi sopra nello spoiler "DOWNGRADE DELLA PS3 USANDO NAND E NOR PATCHER" il metodo aggiornato per poter patchare la NOR in maniera tale da permetterci di installare direttamente il CFW.

da Winskeet, andiamo sul TAB Patcher e selezioniamo:

- la nostra NOR
- il file .txt per applicare la patch

E avviamo la procedura:

Passiamo ora alla scrittura del nostro Dump appena patchato:

- mettiamo il file Patchato nella directory NORway
-lasciando la console in Stand By (led rosso acceso) colleghiamo il Teensy al cavo Usb ed al Pc
-Accendiamo la PS3
- digitiamo il comando NORway.py COMx (dove X stà al numero di porta che ha assegnato Windows al Teensy) e accendiamo la consolle
- diamo il comando NORway.py COMx write nomefilePatchato.bin . La procedura durerà circa 7/8 minuti, al termine il programma in automatico verificherà quanto appena scritto
- al termine della verifica lanciate il comando NORway.py COMx release
- aspettate 2/3 secondi e staccate la spina della Ps3 dall'alimentazione

Prendiamo dal pacchetto Lv2diag.self (per entrare nel Service Mode) e il file Ps3UPDAT.PUP (del CFW preso precedentemente) e li copiamo all' interno della nostra Penna USB.

Adesso seguite scrupolosamente i passaggi che verranno:

- Togliamo l'alimentazione alla console e colleghiamo la Jailbreak alla porta USB a SX della console se tenete la console in orizzontale o la porta più bassa se la tenete in verticale
- Ridiamo corrente alla console
- Accendiamo la console tramite il tasto POWER e ENTRO 2 SECONDI PREMETE IL TASTO EJECT
- La console si accenderà, la Jailbreak e, dopo qualche secondo la Ps3 si spegnerà...
- Senza toccare nulla inseriamo la Penna USB contente i due file nella seconda porta USB della console (quella più a DX, la più vicina al blueray)
- Togliamo la JailBreak dalla prima porta USB
- Accendiamo nuovamente la console... inizierà il caricamento del nuovo FW (portate pazienza che durerà qualche bel minuto)
- Alla fine della procedura di caricamento la console si spegnerà da sola...
- Senza toccare nulla inseriamo il nostro Disco BluRay e lasciamo partire il Film (mi raccomando, avviate la riproduzione, non basta visualizzare il menù del disco)... Una volta iniziata la riproduzione del Film, possiamo uscire e procedere al passo successivo ovvero rimuovere il PS3 Service Mode per riportare la console alla condizione RETAIL
- Spegnamo la console

Adesso, prendiamo la nostra Penna USB e ne cancelliamo il contenuto... successivamente prendiamo il file Lv2diag.self (per uscire dal Service Mode) e lo copiamo all' interno della nostra penna USB:

- Togliamo l'alimentazione alla console
- Inseriamo la Penna USB e la inseriamo nella Seconda Porta USB (quella più a DX, la più vicina al blueray)
- Ridiamo corrente alla console
- Accendiamo la console tramite il tasto POWER e ENTRO 2 SECONDI PREMETE IL TASTO EJECT
- Inizierà il caricamento del file...
- Alla fine del processo, la console si spegnerà...
- Riavviandola dovrete reimpostare i setting video e lan della console (come fosse una prima installazione)

Perfetto, abbiamo finito, la vostra console ora è Downgradata con il Custom Firmware

Buon Divertimento

GUIDA REALIZZATA DA Tommino81, Titty e Stryp per www.consoleopen.com
La riproduzione anche parziale senza il consenso dell'autore è vietata

**Di4b0liK** · 21-03-13

Piccolo aggiornamento !

Stryp · 27-04-13

Update del tutorial con l'aggiunta del downgrade tramite Nand e Nor patcher by Rogero
