[Tutorial] DGX - Team Xecuter: guida all'installazione ed al recupero della cpukey
[URL="http://www.consoleopen.com/forum/tutorial-base-per-installazione-dellrgh/9535-tutorial-cpu-key-recovery-team-xecuter-dgx-english.html"]
Allegato 7476[/URL]
Per prima cosa ricordiamo che il DGX del Team Xecuter serve al recupero delle cpukey ( e conseguenzialmente a tutti i dati sensibili della nostra nand) su xbox 360 Slim con tutte le Dashboard attualmente esisistenti e future.
Quindi da oggi in poi TUTTE le xbox 360 slim sono modificabili con RGH.

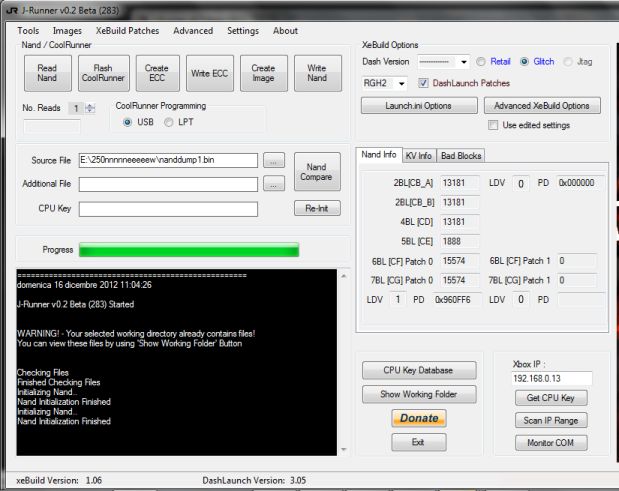

Iniziamo quindi a procurarci l'ultima versione di J-Runner e leggiamo la nostra nand come di consueto con qualsiasi Nand Programmer, cliccando su READ cominciamo la lettura. E' consigliabile effettuare piu' di una lettura della stessa nand;
Bene, adesso abbiamo la nostra nand originale salvata;
Adesso flashiamo la nand (l’ECC per essere piu’ specifici).
Tali ECC verranno forniti nelle prossime ore dal Team Xecuter e saranno tre:
-Uno per Trinity
-Uno per Corona 4GB
-Uno per Corona 16MB
Identifichiamo quindi il modello della nostra console ( tramite amperaggio sull'etichetta posta sul retro, per essere generici e non dilungarsi troppo; se 10.83A la console è Trinity se 9.6A è Corona) e Flashiamo l'ecc idoneo.Nel mio caso Flashero' quello per Corona 16MB (250 GB);
Adesso passiamo all'installazione del DGX. Come annunciato dal TEAM XECUTER non ci sono fili o punti di saldatura in piu' rispetto ad un'installazione classica di un Glitchip per RGH. Unica nota l'alimentazione rispetto ad un Glitchip è a 5V anziche' a 3.3V.
Eccovi la nuova ammiraglia di casa Xecuter:

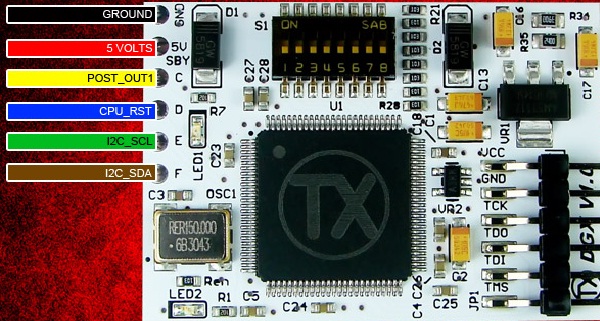

Per collegarlo non dovete fare altro che seguire la nomencaltura classica di qualsiasi Glitchip del TX, i punti sono gli stessi; andiamo a vederli in dettaglio pero':

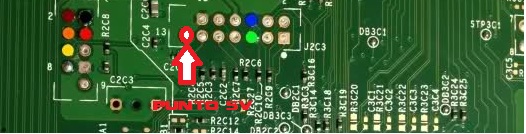

Utilizzate questo punto per la 5V
Gli altri punti, come detto prima seguono la classica nomenclatura:
C- Post
D- CPU RESET
E- SCL
F – SDA
GND – Massa
Sempre a seconda del nostro tipo di xbox 360 slim andiamo a settare gli switch presenti sulla PCB;
-Switch da 1 a 7 su ON e l' 8 su ON per console Corona
-Switch da 1 a 8 su OFF per Trinity.

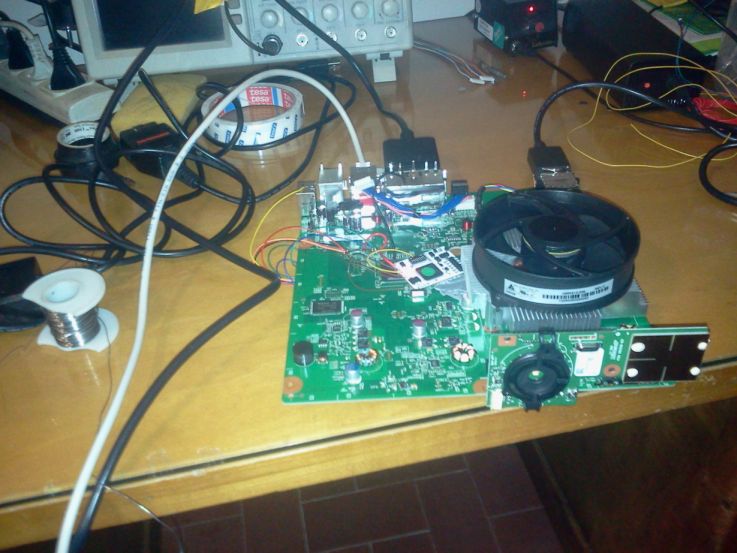

Otterremo un risultato del genere:
Bene, non ci resta che accendere la console, attendere che il led lampeggi brevemente come sempre e recuperare la nostra cpukey come di consueto via LAN.
Possiamo poi rimuovere il DGX e proseguire la fase di creazione, e flash di Freeboot come di consueto.
Alcune considerazioni sono doverose:
-Il DGX è un add-on la cui velocita’ di recupero della key aumenta notevolmente con lo spessore dei cavi. Si consiglia quindi di utilizzare la cavetteria fornita in dotazione.
-Su Xbox 360 Slim, modello Trinity il tempo per il recupero key aumenta; questo è dato dall’incostanza del tip odi hack su tale revisione di motherboard. Puo’ capitare, raramente, che su trinity il DGX si “impalli” ce ne accorgiamo dal rumore che produrranno le ventole(ta-tac continuo); è sufficiente riavviare la console.
- Il CPU-RESET deve essere il piu’ corto possibile, circa 10 cm è la misura sufficiente ad avere ottimi tempi di recupero CPUKEY.
- Il DGX serve per recuperare la CPUKEY su TUTTE LE DASHBOARD xbox 360 slim
- Possiamo, grazie al DGX, recuperare una console con la nand erasata o mancante (in questo caso manchera' pero' FCRT.bin ed il lettore non funzionera', o funzionera' solo con l'fcrt.bin disabilitato e la dvdkey corretta flashata su qualsiasi altro lettore)
Eccovi un video del recuper CPUKEY su corona:
http://youtu.be/hJX9C_0RAGU
Si ringrazia [URL="http://www.RGH2.com"]RGH2 MODDERS[/URL] per il sample fornito e per la spiegazione tecnica dell’hack in anteprima MONDIALE.
TUTORIAL REALIZZATO DA THE PUSHER PER CONSOLEOPEN, E' VIETATA LA RIPRODUZIONE ANCHE PARZIALE SENZA IL CONSENSO DELL'AUTORE
