[TUTORIAL JTAG\RGH]Recupero xbox con dump corrotto o mancante.

[MARCHISIO80]

ATTENZIONE!
Test e procedure eseguiti sul forum www.consoleopen.com
VIETATO "SCOPIAZZARE"..........

ATTENZIONE!
Non eseguite queste procedure senza aver chiesto prima aiuto,molto probabilmente non avete bisogno di questo procedimento,mi RACCOMANDO.................

PREMESSE

Specifichiamo bene che se uno ha il suo dump funzionante deve usare quello per creare il FREEBOOT............e naturalmente il JTAG e/o l'RGH devono essere installati e funzionanti.

Io parlo di uno che non ha nessun dump funzionante o ha dump corrotto

Esempio
Console hackabile ma non ancora hackata con nand fritta
Console di cui abbiamo solo il kv
Dump con l'ecc
Console bloccata durante un aggiornamento
Lettura sbagliata della nand
Console bannata
Letture errate da nandpro
Nand originale che riflashata da led rossi(anche se tutti i dump corrispondono)

Su console hackabili per creare il freeboot,in caso non abbiamo un dump nand funzionante,basta una nand di una console della nostra stessa revisione hardware.

Il mio procedimento e' applicabile a tutte le console hackabili esistenti al momento...........

JTAG
RGH FAT
RGH SLIM

Tutto TESTATO

Come sono arrivato a questo
[url]http://www.consoleopen.com/forum/sezione-xbox-360-jtag-e-reset-glitch-hack/2002-xell-da-una-cpukey-errata-qualcuno-mi-illumini.html[/url]
[url]http://www.consoleopen.com/forum/sezione-xbox-360-jtag-e-reset-glitch-hack/2015-piccola-scoperta-jtag.html[/url]


LA VIRTUAL CPUKEY VISUALIZZATA DA XELL-RELOADED E' LA CPUKEY UTILIZZATA PER CREARE IL FREEBOOT


PER CREARE IL FREEBOOT CON MULTIBUILDER ATTENERSI ALLA SEGUENTE GUIDA in base al tipo di hack

[url]http://www.consoleopen.com/forum/tutorial-xbox360-jtag-e-reset-glitch-hack/2094-tutorial-jtag-installazione-di-freeboot-kernel-14699-e-dashlaunch-2-27-a.html[/url]
[url]http://www.consoleopen.com/forum/tutorial-xbox360-jtag-e-reset-glitch-hack/2095-tutorial-rgh-installazione-di-freeboot-kernel-14699-e-dashlaunch-2-27-a.html[/url]

partendo dal punto CREAZIONE DEL FREEBOOT.Appena creato il freeboot tornate al procedimento(mi raccomando).


PROBLEMA BAD BLOCK

[ATTENZIONE]In caso di bad block fermarsi e chiedere aiuto.
Naturalmente sarebbe preferibile usare un dump senza bad block e sperare di avere una nand senza bad block......

Io uso sempre nandpro,se quando non parte il freebootcausa bad block,faccio una nuova lettura e scrittura,la ripeto piu' volte,se gli errori combaciano capisco dove sono i bad block.
Rimappo i bad block a mano tramite la seguente guida

[url]http://www.consoleopen.com/forum/tutorial-xbox360-jtag-e-reset-glitch-hack/1834-rgh-jtag-miniguida-per-remappare-manualmente-i-badblock.html[/url]



INIZIAMO



PROVIAMO PRIMA A VEDERE SE ALMENO IL NOSTRO KV E' VALIDO

ESEMPIO
Lettura sbagliata della nand
Dump originale che riflashato da led rossi
Dump con l'ecc
Console bloccata durante un aggiornamento
Console bannata



PROCEDIMENTO partendo da dump freeboot di console donatrice(nessuna cpukey necessaria)

Procuriamoci un dump nand FREEBOOT di una console della stessa revisione hardware della nostra,rinominiamolo NANDDONATRICE.BIN e salviamo nella cartella del nandpro
Rinominiamo il nostro backup nand in MIODUMP.BIN e inseriamolo nella cartella del nandpro.


Estraiamo il kv dal nostro dump


Entriamo dal prompt dei comandi nella directory di nandpro e diamo il seguente comando per estrarre il nostro kv.bin

nandpro MIODUMP.BIN: -r16 kv.bin 1 1




Ora diamo il seguente comando per iniettare il nostro kv.bin nel dump donor
nandpro NANDDONATRICE.BIN: -w16 kv.bin 1 1




Ora flashamo la nostra nuova immagine
nandpro usb: -w16 NANDDONATRICE.BIN

Avviamo xell tramite il tasto eject.
Xell ci dara' 3 valori che dobbiamo segnarci

CPUKEY che e' la cpukey della nostra console
VIRTUAL CPUKEY che e' la cpukey della console che ci ha donato la nand freeboot
Segnamoci anche il valore del fuseset 07




Apriamo NANDDONATRICE.BIN,se i valori di kv corrispondono alla nostra console significa che il nostro kv molto probabilmente e' buono.

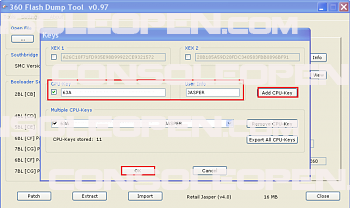

Apriamo 360 flash tool,settings,key,inseriamo la nostra cpukey e diamogli il nome MIACPUKEY e clicchiamo su add cpukey
Rifacciamo il procedimento con la virtualcpukey e diamogli appunto il nome di VIRTUALCPUKEY e clicchiamo su add cpukey

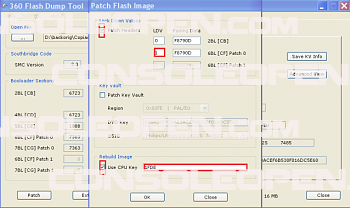

Selezioniamo patch,patch headers,e aumentiamo il valore LDV piu' alto in modo che corrisponda al fuseset 07 visualizzato da xell.
Selezioniamo anche rebuild image use cpukey e inseriamo la nostra MIACPUKEY e clicchiamo OK

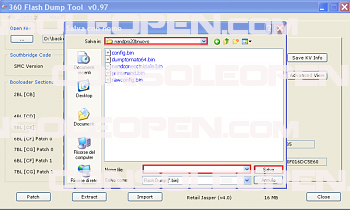

Ora 360 flash tool ci chiedera' il nome da utilizzare e la destinazione.
Chiamiamolo MIOFREEBOOTFUNZIONANTE.BIN e scegliamo di salvarlo nella cartella del nandpro.




Da nandpro diamo il comando
nandpro usb: -w16 MIOFREEBOOTFUNZIONANTE.BIN
Fatto.
D'ora in avanti,per aggiornare il freeboot dobbiamo dare in "pasto" al multibuilder MIOFREEBOOTFUNZIONANTE.BIN e MIACPUKEY

PROCEDIMENTO partendo da dump ORIGINALE da console donatrice con relativa cpukey

Procuriamoci un dump nand ORIGINALE di una console della stessa revisione hardware della nostra
Rinominiamolo in NANDDONATRICE.BIN e copiamolo nella cartella del nandpro
Rinominiamo il backup della nostra xbox in MIODUMP.BIN

Estraiamo il kv dal nostro dump

Entriamo dal prompt dei comandi nella directory di nandpro e diamo il seguente comando per estrarre il nostro kv.bin
nandpro MIODUMP.BIN: -r16 kv.bin 1 1




Ora diamo il seguente comando per iniettare il nostro kv.bin nel dump donor
nandpro NANDDONATRICE.BIN: -w16 kv.bin 1 1




Ora flashamo la nostra nuova immagine
nandpro usb: -w16 NANDDONATRICE.BIN

Creiamo l'ecc come da guida qui sul forum utilizzando NANDDONATRICE.BIN e salviamo l'ecc generato nella cartella del nandpro.
Rinominiamo l'ecc in IMAGE_ECCDADONATRICE.BIN

Da nandpro diamo il comando
NANDPRO USB: +w16 IMAGE_ECCDADONATRICE.BIN

Avviamo xell tramite il tasto eject.
Xell ci dara' 3 valori che dobbiamo segnarci

CPUKEY che e' la cpukey della nostra console
VIRTUAL CPUKEY
Segnamoci anche il valore del fuseset 07




Apriamo 360 flash tool,settings,key,inseriamo la nostra cpukey e diamogli il nome MIACPUKEY e clicchiamo su add cpukey
Rifacciamo il procedimento con la virtualcpukey e diamogli appunto il nome di VIRTUALCPUKEY e clicchiamo su add cpukey





Apriamo NANDDONATRICE.BIN,se i valori di kv corrispondono alla nostra console significa che il nostro kv quasi sicuramente era buono.

Creiamo l'immagine FREEBOOT utilizzando la guida qui sul forum dando in "pasto" MIOFREEBOOTFUNZIONANTE.BIN e la MIACPUKEY
Rinominiamo l'immagine creata dal multibuilder in FREEBOOTFUNZIONANTE.BIN

Apriamo con 360 flash tool FREEBOOTFUNZIONANTE.BIN
Selezioniamo patch,patch headers,e aumentiamo il valore LDV piu' alto in modo che corrisponda al fuseset 07 visualizzato da xell.
Selezioniamo anche rebuild image use cpukey e inseriamo la nostra MIACPUKEY e clicchiamo OK





Ora 360 flash tool ci chiedera' il nome da utilizzare e la destinazione.
Chiamiamolo FREEBOOTFUNZIONANTE.BIN e scegliamo di salvarlo nella cartella del nandpro.




Flashamo da nandpro con il comando
nandpro usb: -w16 FREEBOOTFUNZIONANTE.BIN

Fatto.
D'ora in avanti,per aggiornare il freeboot dobbiamo dare in "pasto" FREEBOOTFUNZIONANTE.BIN e MIACPUKEY

SE IL KV NON E' VALIDO............PROVIAMO A RECUPERARE LO STESSO L'XBOX

Il lettore naturalmente non leggera' piu' i giochi.......per ovviare al problema basta flashare il lettore con la dvdkey presente nella nostra nand donatrice.........................
[url]http://www.consoleopen.com/forum/tutorial-firmware-xbox-360-xbox360-slim/]TUTORIAL[/url]
oppure

proviamo aprendo il nostro freeboot con 360 flash tool,patch,patch keyvault,inseriamo la nostra dvdkey,selezioniamo rebuild image,e nel campo cpukey inseriamo la nostra cpukey e clicchiamo su ok.





Ora 360 flash tool ci chiedera' il nome,noi mettiamo MIOFREEBOOTCONMIADVDKEY.BIN e scegliamo di salvarlo nella cartella del nandpro




Da nandpro diamo il comando
nandpro usb: -w16 MIOFREEBOOTCONMIADVDKEY.BIN

Fatto.
D'ora in avanti per aggiornare il freeboot diamo in "pasto" MIOFREEBOOTCONMIADVDKEY.BIN e MIACPUKEY

PROCEDIMENTO PER CHI NON E' IN POSSESSO DEL PROPRIO KV VALIDO

ESEMPIO
Nand fritta prima o durante la lettura con nandpro
Lettura nand sbagliata
Altri gravi problemi di nand



PROCEDIMENTO partendo da dump freeboot da console donatrice(nessuna cpukey necessaria)

Procuriamoci un dump nand FREEBOOT di una console della stessa revisione hardware della nostra
Rinominiamolo in NANDDONATRICE.BIN e inseriamolo nella cartella del nandpro.

Ora flashamo la nostra immagine
nandpro usb: -w16 NANDDONATRICE.BIN

Avviamo xell tramite il tasto eject.
Xell ci dara' 3 valori che dobbiamo segnarci

CPUKEY che e' la cpukey della nostra console
VIRTUAL CPUKEY che e' la cpukey della console che ci ha donato la nand freeboot
Segnamoci anche il valore del fuseset 07




Apriamo 360 flash tool,settings,key,inseriamo la nostra cpukey e diamogli il nome MIACPUKEY e clicchiamo su add cpukey
Rifacciamo il procedimento con la virtualcpukey e diamogli appunto il nome di VIRTUALCPUKEY e clicchiamo su add cpukey





Apriamo NANDDONATRICE.BIN,se i valori di kv corrispondono alla nostra console significa che il nostro kv era buono.


Selezioniamo patch,patch headers,e aumentiamo il valore LDV piu' alto in modo che corrisponda al fuseset 07 visualizzato da xell.
Selezioniamo anche rebuild image use cpukey e inseriamo la nostra MIACPUKEY e clicchiamo OK





Ora 360 flash tool ci chiedera' il nome da utilizzare e la destinazione.
Chiamiamolo MIOFREEBOOTFUNZIONANTE.BIN e scegliamo di salvarlo nella cartella del nandpro.




Da nandpro diamo il comando
nandpro usb: -w16 MIOFREEBOOTFUNZIONANTE.BIN
Fatto.
D'ora in avanti,per aggiornare il freeboot dobbiamo dare in "pasto" MIOFREEBOOTFUNZIONANTE.BIN e MIACPUKEY

PROCEDIMENTO partendo da dump ORIGINALE da console donatrice con relativa cpukey

Procuriamoci un dump nand ORIGINALE di una console della stessa revisione hardware della nostra e la sua cpukey
Rinominiamolo in NANDDONATRICE.BIN
Creiamo il FREEBOOT seguendo la seguente guidain base al tipo di hack

[url]http://www.consoleopen.com/forum/tutorial-xbox360-jtag-e-reset-glitch-hack/2094-tutorial-jtag-installazione-di-freeboot-kernel-14699-e-dashlaunch-2-27-a.html[/url]
[url]http://www.consoleopen.com/forum/tutorial-xbox360-jtag-e-reset-glitch-hack/2095-tutorial-rgh-installazione-di-freeboot-kernel-14699-e-dashlaunch-2-27-a.html[/url]
utilizzando NANDDONATRICE.BIN come nostro dump e la sua cpukey.
Appena creato il freeboot continuate il procedimento

Rinominiamo l'immagine che ha creato multibuilder in NANDDONATRICE.BIN e salviamolo nella cartella del nandpro
Ora flashamo NANDDONATRICE.BIN
nandpro usb: -w16 NANDDONATRICE.BIN


Avviamo xell tramite il tasto eject.
Xell ci dara' 3 valori che dobbiamo segnarci

CPUKEY che e' la cpukey della nostra console
VIRTUAL CPUKEY che e' la cpukey della console che ci ha donato la nand originale
Segnamoci anche il valore del fuseset 07




Apriamo 360 flash tool,settings,key,inseriamo la nostra cpukey e diamogli il nome MIACPUKEY e clicchiamo su add cpukey
Rifacciamo il procedimento con la virtualcpukey e diamogli appunto il nome di VIRTUALCPUKEY e clicchiamo su add cpukey





Selezioniamo patch,patch headers,e aumentiamo il valore LDV piu' alto in modo che corrisponda al fuseset 07 visualizzato da xell +1.
Selezioniamo anche rebuild image use cpukey e inseriamo la nostra MIACPUKEY e clicchiamo OK




Ora 360 flash tool ci chiedera' il nome da utilizzare e la destinazione.
Chiamiamolo MIOFREEBOOTFUNZIONANTE.BIN e scegliamo di salvarlo nella cartella del nandpro.





Da nandpro diamo il comando
nandpro usb: -w16 MIOFREEBOOTFUNZIONANTE.BIN
Fatto.
D'ora in avanti,per aggiornare il freeboot dobbiamo dare in "pasto" MIOFREEBOOTFUNZIONANTE.BIN e MIACPUKEY

Si diffida la copia anche parziale senza il permesso dell'autore




RINGRAZIAMENTI

Guerrierodipace
Tutto lo staff di consoleopen.com
Rf1911
