    [TUTORIAL] Installazione e guida R-JTAG Team Xecuter su tutte le xbox 360 PHAT

    Iniziamo con il dire che per procedere all'installazione di R-JTAG sara' necessario che la vostra xbox 360 PHAT abbia una dashboard uguale o superiore alla 15574.

    - Se la Dashboard che avete installato è pari o superiore procedete pure, altrimenti aggiornate tranquillamente all'ultima
    versione di kernel disponibile procedendo all'aggiornamento via USB ( è la maniera piu' veloce e sicura).

    - Se invece avete un RGH2 e volete passare a R-JTAG possiamo distinguere due casi e quindi procedere di conseguenza:
    1- Prima di effettuare RGH2 avevate un Kernel superiore all' 14719: leggete la vostra nand onboard e la vostra cpukey; create direttamente un freeboot per Jtag.

    2- Prima di effettuare RGH2 avevate un Kernel 14717 o 14719: leggete la nand onboard e la vostra cpukey, create la nand retail seguendo la nostra guida, dopodiche', una vostra che la vostra console parte in modalita' originale, aggiornate all'ultima dashboard disponibile via USB. Dopodiche' rileggete la vostra nand (a questo punto aggiornata) e create a questo punto un Freeboot per Jtag.

    A questo punto procediamo con l'installazione vera e propria di R-JTAG:


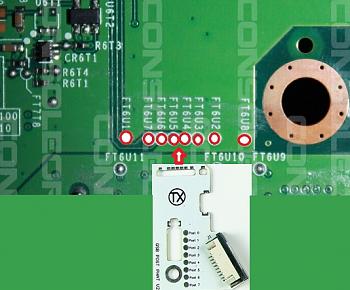

    Iniziamo fissando il QSB sul lato inferiore della motherboard, zona POST_OUT, facendolo combaciare appunto con gli 8 punti presenti sulla motherboard:

    [TUTORIAL] Installazione e guida R-JTAG Team Xecuter su tutte le xbox 360 PHAT-post-out.jpg

    A questo punto inseriamo un capo dell'apposita flat nel QSB (all'altro capo della flat ci va R-JTAG, ma consiglio di innestarlo successivamente).

    Nella parte inferiore della motherboard non rimane che un solo altro punto, il D, che troverete qua:

    [TUTORIAL] Installazione e guida R-JTAG Team Xecuter su tutte le xbox 360 PHAT-phat_xenon1.jpg

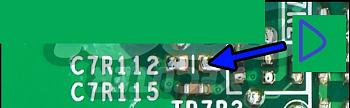

    Ed eccolo in dettaglio:
    [TUTORIAL] Installazione e guida R-JTAG Team Xecuter su tutte le xbox 360 PHAT-phat_xenon.jpg

    Installiamo il QSB in dotazione con i diodi lasciando su ON e su 470 la posizione degli switch e ponticelliamo di default 1-2


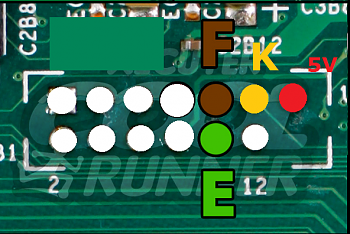

    Passiamo adesso al collegamento dei restanti punti del R-Jtag, nella parte superiore della motherboard. I punti come vedete sono i classici dell'installazione RGH2 su XBox 360 PHAT, con l'aggiunta del punto K e del 5V

    [TUTORIAL] Installazione e guida R-JTAG Team Xecuter su tutte le xbox 360 PHAT-url.png

    Il punto GND va collegato, per avere risultati migliori sulla carcassa metallica della xbox 360

    Se dovessimo avere problemi di freeze possiamo provare il punto aud_clamp, mostrato nelle figure sotto:

    [TUTORIAL] Installazione e guida R-JTAG Team Xecuter su tutte le xbox 360 PHAT-audclampbig.jpg

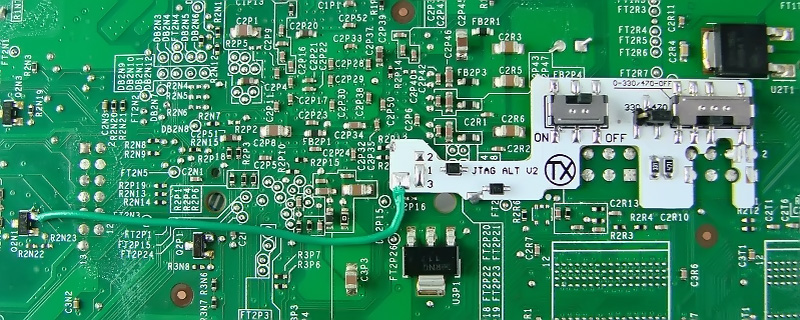

    [TUTORIAL] Installazione e guida R-JTAG Team Xecuter su tutte le xbox 360 PHAT-audclampdetail.jpg

    Ricordiamoci di ponticellare i pad 2-3 nel QSB nominato "JTAG ALT V2" come in figura.


    Bene adesso non rimane che impostare I DIP a seconda della scheda madre che abbiamo; vi riporto di seguito i setting di default:

    R-JTAG v1

    DIP SWITCH SETTINGS:

    MOTHERBOARD VERSION:
    JASPER DIP 7-8 ON ON
    FALCON DIP 7-8 ON OFF
    ZEPHYR DIP 7-8 OFF ON

    DEFAULT TUNING DIP SETTINGS:

    DIP 1-4 & 6 OFF
    DIP 5 ON


    R-JTAG v1.1

    DIP SWITCH SETTINGS:

    MOTHERBOARD VERSION:
    JASPER DIP 7-8 ON ON
    FALCON DIP 7-8 ON OFF
    ZEPHYR DIP 7-8 OFF OFF

    DEFAULT TUNING DIP SETTINGS:

    DIP 1-4 & 6 OFF
    DIP 5 ON

    Per facilitare le cose vi dico che i DIP 7 ed 8 servono ad indicare la motherboard, poi dovrete trovare il timing corretto mettendo su ON uno degli altri 6, che in molti casi e sulla maggioranza delle console è il 5.

    Non resta altro che settare il ponticello del Voltaggio del chip a seconda dei risultati che stiamo ottenendo:



    Adesso on resta che agire via software per la creazione del Freeboot;

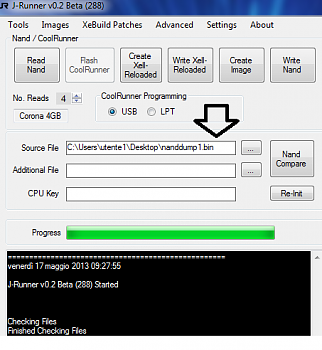

    Inseriamo, in J-Runner, la nostra nand, in source file:

    [TUTORIAL] Installazione e guida R-JTAG Team Xecuter su tutte le xbox 360 PHAT-nand.png

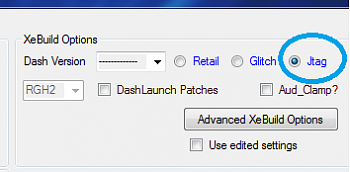

    spuntiamo l'opzione JTAG:

    [TUTORIAL] Installazione e guida R-JTAG Team Xecuter su tutte le xbox 360 PHAT-jtag.png

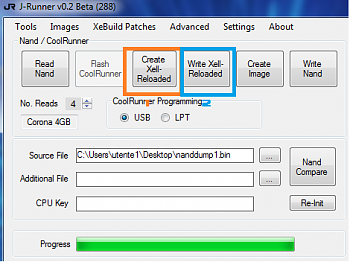

    E clicchiamo su Create Xell reload per poi scriverlo una volta attaccato il nostro programmatore:

    [TUTORIAL] Installazione e guida R-JTAG Team Xecuter su tutte le xbox 360 PHAT-xell-reloaded.png

    A questo punto avviamo Xell e recuperiamo la nostra cpukey ( lasciamo il dvd collegato, mi raccomando)

    Non ci rimane altro che, sempre con l'opzione JTAG spuntata da J-runner creare il freeboot per la nostra nand JTAG

    Eccovi un esempio di avvio ed installazione su una Jasper:


    Guida realizzata da THE PUSHER per ConsoleOpen. Si ringrazia Team Xecuter per il sample fornito
