    Guida ai FIX del DGX per il recupero della CPUKEY su xbox 360 Trinity e Corona.

    Questa guida ha lo scopo di chiarire le idee, e permettere agli utenti che, in seguito all'installazione del DGX per il recupero della CPUKEY, hanno difficolta' nell'avvio di Xell.

    Il DGX puo' essere installato sia su xbox 360 slim modello Trinity che su quelle modello Corona.

    L'avvio di Xell su Trinity rappresenta al momento quello piu' difficoltoso.

    Ecco i possibili Fix da applicare per renderlo piu' semplice:

    FIX SUL POSTOUT E LUNGHEZZA CAVI

    La maggior parte degli avvii di Trinity difficoltose con DGX sono stati superati "giocando" con la lunghezza dei cavi usati per l'installazione; in particolare quella del Postout, che ha il compito di "dare il tempo" all'Hack.

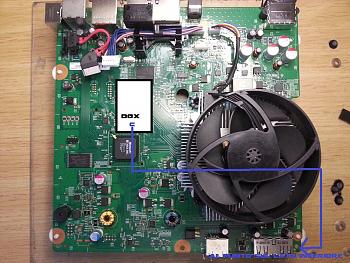

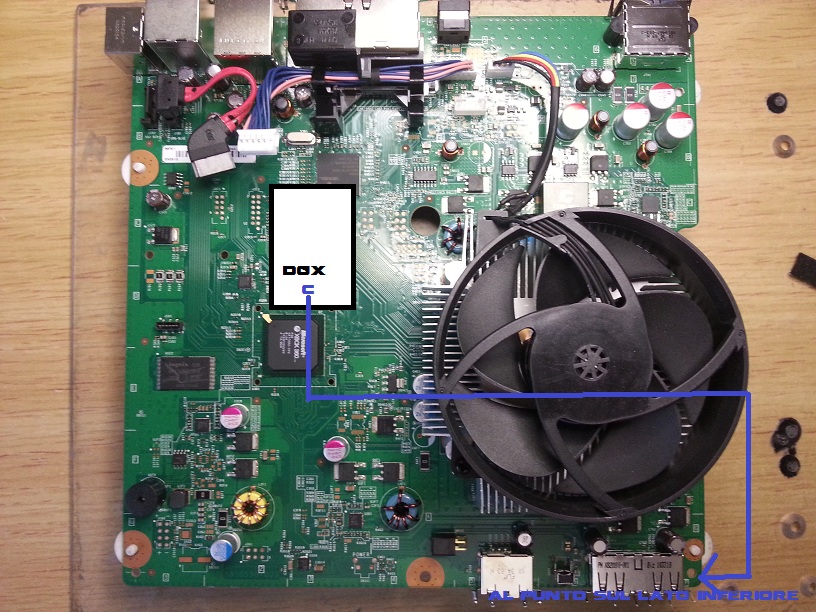

    Il primo FIX da eseguire, tanto da consigliare di partire direttamente con tale lunghezza, è quello di usare 60cm circa di filo AWG28 (consigliato)
    come lunghezza del POSTOUT (Punto C del DGX) e di farlo passare sopra la ventola della console come in figura sottostante.

    Guida ai FIX del DGX per il recupero della CPUKEY su xbox 360 Trinity e Corona.-trinity.jpg

    E' chiaro che nella foto il filo blu parte dal punto classico del PostOut sul lato inferiore della console.

    La lunghezza del filo puo' essere provata ad incrementare fino ai 120cm passando per gli step:

    - 80 cm

    - 1 mt

    FIX SUL CPURESET

    Partiamo dalla considerazione che la lunghezza del CPUReset (punto D del DGX) ha meno influenza di quella del POSTOUT, quindi consigliamo di tenerla costante a 13cm partendo dal punto FT4R2

    Guida ai FIX del DGX per il recupero della CPUKEY su xbox 360 Trinity e Corona.-resettrinity.jpg

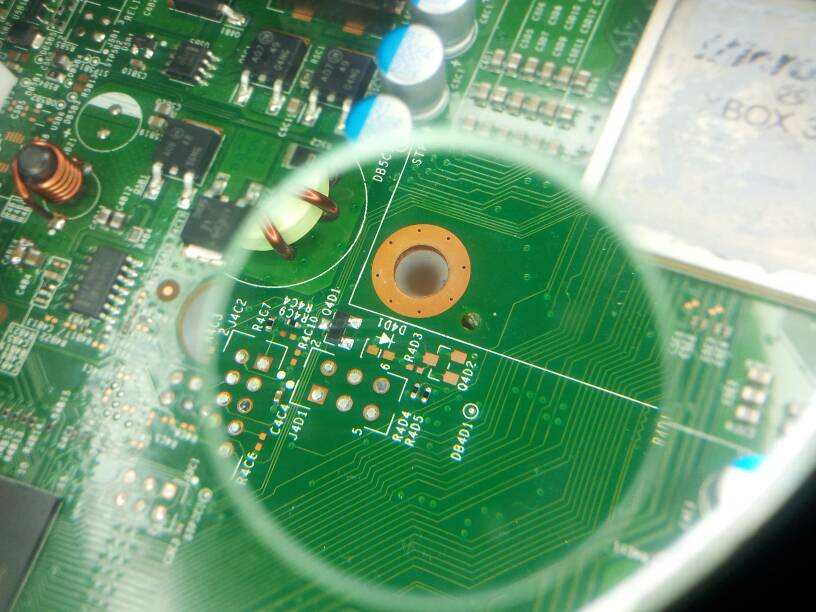

    Un buon fix per quel che concerne il CpuReset è quello di farlo doppio, cioe' aggiungere un filo che parte dal punto D e va sul lato verso il dissipatore della resistenza R4D4, posta appunto vicino al dissipatore della CPU.

    Guida ai FIX del DGX per il recupero della CPUKEY su xbox 360 Trinity e Corona.-r4d4.jpg

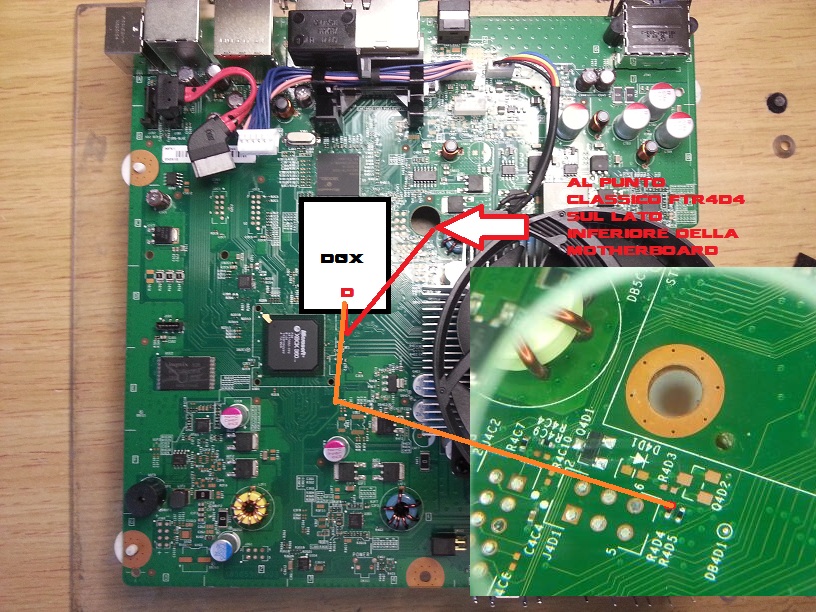

    Questo quello che dovete fare in pratica per essere piu' chiari:

    Guida ai FIX del DGX per il recupero della CPUKEY su xbox 360 Trinity e Corona.-doppioreset.jpg

    In tal maniera' aumenterete l'arco temporale del glitch.

    Il terzo FIX consiste nell' inserire un condensatore da 10pF fra i punti GND e D del DGX.

    Ricordiamo che il posizionamento del DGX è importante quanto la lunghezza di fili, moltissimi utenti hanno risultati migliori tenendolo leggermente sopraelevato dalla motherboard in posizione inclinata.

    Il rumore della ventola che si "impalla" (tlac-tlac continuo) e' sintomo di crash dell'Hack (per farla breve). Spegnete la console togliendo l'alimentazione, aspettate 10 secondi e riattaccatela, adesso riprovate.

    Inserirlo in un pacchetto vuoto di sigarette puo' essere una soluzione, al fine di ottenere l'effetto "Gabbia di Faraday"

    Ogni fix puo' essere usato in combinazione con l'altro, se i risultati del singolo non sono soddisfacenti.

    Console Corona

    Al momento le console xbox 360 slim modello Corona no nhanno grandi problemi di boot con il DGX, che avviene sempre in tempi piu' o meno accettabili. Al momento tutte le problematiche sono state risolte con un posizionamento migliore del DGX o con l'utilizzo dei PostFix Adapter in caso di Corona V3-V4 senza traccia esterna alla CPU del PostOut.

    Questa guida non vuole essere una BIBBIA insindacabile, ma una raccolta dettata dall'esperienza di installazione di un numero significativo di console.

    GUIDA REALIZZATA DA THE PUSHER PER CONSOLEOPEN, SI RINGRAZIANO TUTTI COLORO CHE CON LE LORO FOTO, I LORO CONTENUTI SU CONSOLEOPEN, LA LORO ESPERIENZA HANNO PORTATO AL MIGLIORAMENTO DELLA STESURA DELLA STESSA
    Ultima modifica di The Pusher; 27-01-13 alle 20: 30
