Squirt 1.2 su Jasper 16mb

**Blackck** · 17-11-12

Come da titolo ho installato uno squirt 1.2 su una jaspert ho letto la nand con il programmatore dello squirt creo lo xell programmo il chip. Spengo tutto accendo la xbox , la x parte ma lo squirt non si accende per niente ovvero non glicha nessun led... Da cosa può dipendere?

**Di4b0liK** · 17-11-12

O il chip non è programmato correttamente oppure è un problema di installazione. Foto please

**Blackck** · 17-11-12

Ok domani mattina vi faccio le foto...

**Blackck** · 18-11-12

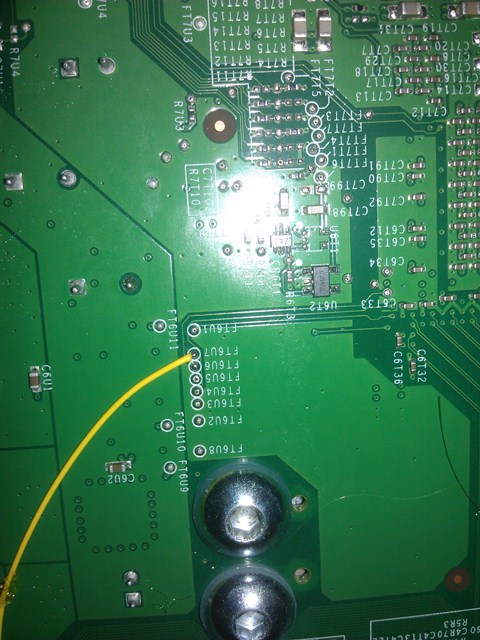

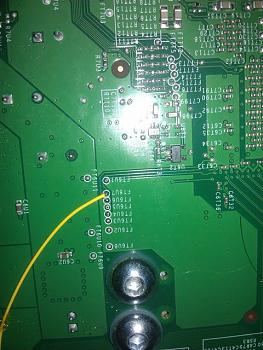

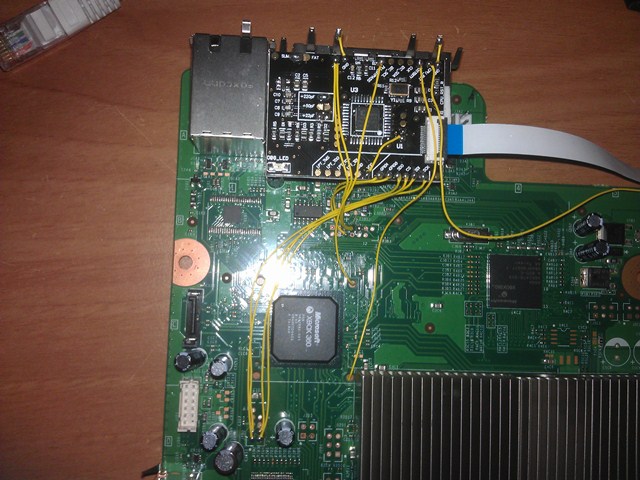

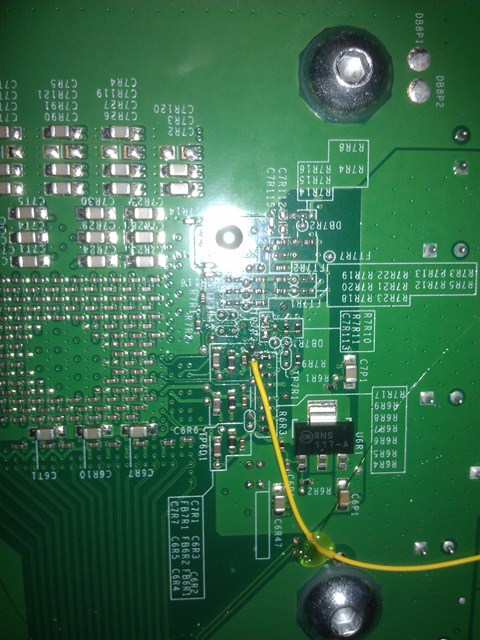

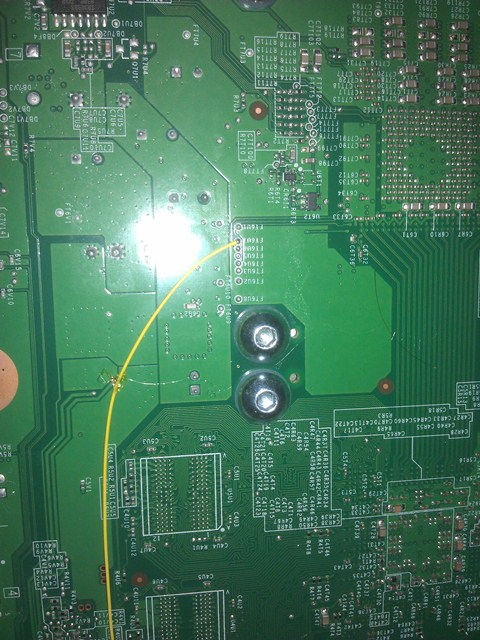

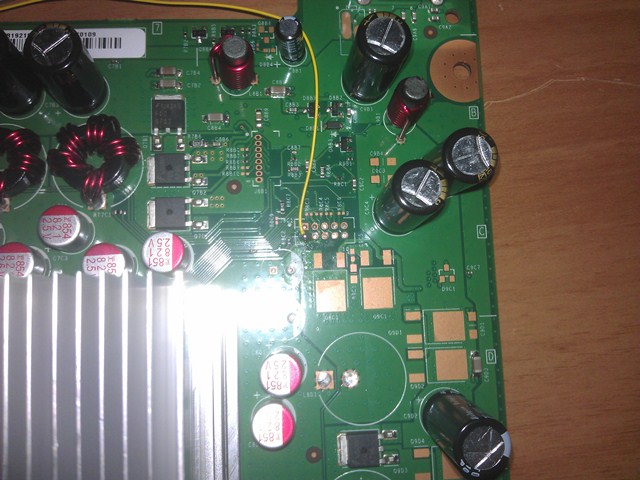

Ecco le foto. I collegamenti con il 3 pad e vcc l'ho fatto e non funziona. Su un tutorial sempre dello squirt dice che bisognava mettere in quel modo per risolvere il problema... Mha...

**Blackck** · 18-11-12

Ho riscritta la nand originale ho staccato solo il VCC la xbox parte tranquillamente. Se ci fossero dei corti la xbox doveva dare un errore o non partire...

**Blackck** · 18-11-12

Ho fatto altri test con il Cr3 Lite e Matrix V2 entrambi non partono ovvero il led resta spento...

**zeruel85** · 18-11-12

Rimetti le x-clamp tanto per cominciare.

Inviato dal mio GT-I8150 con Tapatalk 2

**Di4b0liK** · 18-11-12

Io procederei in questo modo:

- Togli i due gnd e metti un solo filo, di spessore maggiore e più lungo (almeno 6-7 cm)
- Filo più grande anche su vcc
- Inizia a giocare col rst, intanto prova a fargli fare il "giro largo" sempre sul lato superiore della console, dal punto rst lo mandi verso la porta usb, il lettore e infine il chip:

squirt.......rst
|_______|
lett.........usb

**Blackck** · 18-11-12

Originariamente Scritto da zeruel85

Rimetti le x-clamp tanto per cominciare.

Inviato dal mio GT-I8150 con Tapatalk 2

Perchè devo rimettere le x-lamp? Funziona benissimo senza...

**Blackck** · 18-11-12

Originariamente Scritto da Di4b0liK

Io procederei in questo modo:

- Togli i due gnd e metti un solo filo, di spessore maggiore e più lungo (almeno 6-7 cm)
- Filo più grande anche su vcc
- Inizia a giocare col rst, intanto prova a fargli fare il "giro largo" sempre sul lato superiore della console, dal punto rst lo mandi verso la porta usb, il lettore e infine il chip:

squirt.......rst
|_______|
lett.........usb

Domanda: Ma è normale che non si accenda nessuno dei tre chip??? E soprattutto non lo fà accendere per colpa del RST?

**xboxbs** · 18-11-12

sei sicuro sia una jasper 16mb?
sei sicuro di aver programmato correttamente il chip?

**Blackck** · 18-11-12

Con autogg 8.2 rivela in automatico il modello della console... l'ho letta ed ho scritto l'ecc ho visto che non funzionasse il chip ho riscritto la nand originale togliendo il chip lasciando i cavi collegati escluso il VCC . In questo modo vedo se parte e se ci sono i corti sulla scheda madre....
Comunque sono certo che ho programmato il chip. Poi anche se non fosse il matrix è programmato alla versione 1.5 ed ha i tasti per impostarlo in jasper. Neanche quello funziona...

**xboxbs** · 18-11-12

prova con j-runner
se non va ancora è meglio ricontrollare le saldature

**Di4b0liK** · 19-11-12

Appunto se hai provato 3 chip e tutti danno lo stesso problema o è il partito il programmatore (cosa assai improbabile) o è un problema di installazione, a mio parere di reset... Intanto apri i 220pF che su phat oltre ad essere inutili sono anche deleteri

PS: dalla foto non si vede bene, ma il ponte su vcc l'hai fatto con il penultimo pad ? hai controllato col tester se i 3.3v arrivano correttamente a entrambi i pad del chip ?

**Blackck** · 19-11-12

Originariamente Scritto da Di4b0liK

Appunto se hai provato 3 chip e tutti danno lo stesso problema o è il partito il programmatore (cosa assai improbabile) o è un problema di installazione, a mio parere di reset... Intanto apri i 220pF che su phat oltre ad essere inutili sono anche deleteri

PS: dalla foto non si vede bene, ma il ponte su vcc l'hai fatto con il penultimo pad ? hai controllato col tester se i 3.3v arrivano correttamente a entrambi i pad del chip ?

L'ho fatto sul penultimo.
L'alimentazione non l'ho provata per niente.... Ci sono altri punti alternativi di 3.3V ?

**Di4b0liK** · 19-11-12

Intanto vedi se dal punto classico arriva

Sent from my iPhone using Tapatalk

**zeruel85** · 19-11-12

Originariamente Scritto da Blackck

Perchè devo rimettere le x-lamp? Funziona benissimo senza...

Adesso ti funziona benissimo... In futuro si imbarcherà come un foglio... Secondo te perché le hanno messe in fase di progettazione e costruzione? Perché poi venissero rimosse?

**Blackck** · 20-11-12

Originariamente Scritto da zeruel85

Adesso ti funziona benissimo... In futuro si imbarcherà come un foglio... Secondo te perché le hanno messe in fase di progettazione e costruzione? Perché poi venissero rimosse?

Rimessa le xlamp.

Il punto VCC misura 3.27 v Penso che vadi bene...
Ho smontato tutto adesso rimonto...
