Rhg Dual Nand Squirt non switchaaa con i tasto sync aiuto

**zybex17** · 15-09-12

Mah, mi spiace di essere arrivato in ritardo per darti una mano....ieri viaggio molto lungo... comunque purtroppo dipende da come si installa. Il mio funziona al 100%, e ne sono soddisfattissimo. Bisogna fare attenzione a come si salda, a che materiale si utilizza (usate il flussante! quello buono!!), e a che bitstream si usa. Io ho combattuto per via del GND, e concordo che, almeno fino a un paio di mesi fa, la documentazione era incompleta e un po farraginosa. Però da qui ad asserire che i prodotti fanno schifo, ci andrei cauto. Purtroppo non si tratta di soluzioni plug and play, e "il manico" spesso conta. Per quello che riguarda il led, la guida non si riferisce al led del qsb, che come hai giustamente fatto notare non esiste, ma a quello dello squirt. Infatti, grazie ad un miglioramento del bitstream, non è necessario fare NESSUN ponticello per farlo accendere e indicare quale nand è selezionata. Infatti, alimentando la consolle, il led DEVE essere spento, ed accendersi solo per segnalare i glitch, oppure accendersi FISSO se a consolle spenta premiamo il tasto sync. Mi sono inc****to molto anche io quando lo installai, e protestai con il distributore e il team squirt, appena DA SOLO trovai la soluzione al problema. Però vi posso assicurare che funziona benissimo, si risparmia un bel po di tempo nell'installazione (ho fatto anche installazioni con i fili, e debbo dire che se si vuole lavorare puliti non è cosa alla portata di tutti) e non da alcun problema. La mia Trinity da quando l'ho messo su ad oggi, funziona benissimo. Consiglio di postare foto quando avete problemi, qui sul forum è pieno di gente ingamba pronta a dare una mano.

**kazoom** · 15-09-12

Originariamente Scritto da zybex17

Mah, mi spiace di essere arrivato in ritardo per darti una mano....ieri viaggio molto lungo... comunque purtroppo dipende da come si installa. Il mio funziona al 100%, e ne sono soddisfattissimo. Bisogna fare attenzione a come si salda, a che materiale si utilizza (usate il flussante! quello buono!!), e a che bitstream si usa. Io ho combattuto per via del GND, e concordo che, almeno fino a un paio di mesi fa, la documentazione era incompleta e un po farraginosa. Però da qui ad asserire che i prodotti fanno schifo, ci andrei cauto. Purtroppo non si tratta di soluzioni plug and play, e "il manico" spesso conta. Per quello che riguarda il led, la guida non si riferisce al led del qsb, che come hai giustamente fatto notare non esiste, ma a quello dello squirt. Infatti, grazie ad un miglioramento del bitstream, non è necessario fare NESSUN ponticello per farlo accendere e indicare quale nand è selezionata. Infatti, alimentando la consolle, il led DEVE essere spento, ed accendersi solo per segnalare i glitch, oppure accendersi FISSO se a consolle spenta premiamo il tasto sync. Mi sono inc****to molto anche io quando lo installai, e protestai con il distributore e il team squirt, appena DA SOLO trovai la soluzione al problema. Però vi posso assicurare che funziona benissimo, si risparmia un bel po di tempo nell'installazione (ho fatto anche installazioni con i fili, e debbo dire che se si vuole lavorare puliti non è cosa alla portata di tutti) e non da alcun problema. La mia Trinity da quando l'ho messo su ad oggi, funziona benissimo. Consiglio di postare foto quando avete problemi, qui sul forum è pieno di gente ingamba pronta a dare una mano.

ho letto della tua esperienza su un sito in inglese ed ho seguito la tua discussione fino al raggiungimento della soluzione, rimane però il fatto che il pcb è molto sottile e con pad striminziti che non aiutano ad essere saldati. Ma al di la di questo è vero che pur essendo i prodotti buoni/buonini, il supporto del team lascia molto a desiderare.
Ci vorrebbe un tutorial ben eseguito, perchè non lo imposti tu per esempio?
Io ho fatto tutto fino alla programmazione della seconda nand, ma ho problemi con la slave board che non mi riconosce le nand, ne la principale ne la secondaria per cui li mi sono fermato. Per questo motivo non ho postato un Tut perchè non ho la conferma del suo funzionamento. ^-^

p.s. dissaldare il qsb è veramente un'impresa, ci vuole molto flussante e tanta pazienza e i pad saltano facilmente, quindi bisogna fare bene la prima installazione.

**unknow** · 15-09-12

Secondo me sto dual nand non funge con tutti.
Io ho provato ben due installazioni.
Una solo con la dual nand e l'altra con il qsb.
Controllato tutti i punti e le saldature usato il tester per cerca un corto niente tutto pulito.
Risultato stesso indentico problema con entrambi le installazione non risconosce nessuna nand ne me la fa cambiare
Come detto kazoom le guide devono essere completi e spiegare bene ogni procedura. Fino ad ora le guide che ho letto sui forum e dal team non hanno mai spiegato parti importanti come quali bitstream usare.Scopiazzano soltano quello del team senza poi effettivamente fare delle prove su tale procedura se effettivamente funge.

Rispondo a Zybex17
Se leggi la guida dello qsb dice chiaramente che premendo il tasto sync si puo vedere il led dello qsb sulla nand board, dove il led non ce neanche.Quindi ste guide sono fatte a cavolo.
Non menzionano neanche che alla prima installazione bisogna usare i bitstream smc install e dopo usare l'altro.
Questo mi sembra una omissione piuttosto grave da parte del team che si affida a vari forum per il supporto dove grazie a cielo qualcuno risponde ma non siamo tecnici noi e non vogliamo fare i beta tester.
Concordo che il ship squirt e un buon chip ma per il resto questo team mi ha veramente deluso.

**unknow** · 15-09-12

Concordo con kaz0om il qsb per dissaldarlo e un impresa mi sono saltati dei punti che fortunantamente ho ripristinato.
Preferisco saldare i fili risulta molto piu semplice anche se ci vuole piu tempo.

**zybex17** · 16-09-12

Bhè, in verità, benchè io non abbia postato un tutorial vero e proprio, quando ebbi problemi, postai tutte le foto dettagliate e la descrizione di quello che stavo facendo, soluzione compresa. Lo feci sul forum di supporto ufficiale per l'italia (non credo di poter specificare il nome) e su quello inglese. Capisco molto bene la frustrazione di non riuscire a fare andare la mod (ci son passato anche io), visto che le parti tra l'altro se le fanno pagare bene, però trattandosi di un forum dove in molti vengono a cercare un'appoggio, è davvero importante fare informazione e non disinformazione.
In primis voglio fare una precisazione sulla documentazione : la versione presente per il download quando lo installai io, effettivamente, era drammaticamente farraginosa. Io ho installato, tra le altre cose, una versione beta a mia insaputa (pagata per definitiva...con relativa inc***atura). Non esisteva alcun bitstream per l'installazione, e per riuscire a scrivere la nand sulla motherboard, dovetti staccare il flat dal modulo... Adesso, però, ho scaricato la versione Inglese (ufficiale) della documentazione, ed è tutto spiegato alla perfezione (compreso il discorso del bitstream install). A mio parere basta seguire tranquillamente la procedura per farlo funzionare. Problemi su quella procedura non ne ho visti : è esattamente quello che c'è da fare e credetemi, è chiarissimo. Vi consiglio di scaricare l'ultima versione del tutorial e seguirla alla lettera. (cavoli, notavo adesso che la faccenda del bitstream è scritta anche a fondo pagina in un box rosso!)
Per quello che riguarda il materiale in sè, è sottile perchè per prima cosa è una qsb, e se fosse più alto non sarebbe più possibile saldarla, poi lo spessore è determinante anche perchè momnata tra a motherboard e lo chassis.
Per quello che riguarda il dissaldarla, non è semplice, no, ma vale la stessa cosa per tutte le qsb. L'importante è saperlo fare. Dovete utilizzare del flussante di buona qualità (io consiglio weller per smc che è liquido e si insinua meglio), un saldatore decente con temperatura regolabile e soprattutto trcciola dissaldante della giusta misura (io uso per i qsb 0.8mm). Bagnare molto bene i punti (tanto potete ripulire perfettamente il flussante con alcool isopropilico), bagnare la trecciola, posizionare la trcciola ben bagnata sul punto che si intende togliere, e poggiarci il saldatore sopra (sulla trecciola, non sul punto). Il rame della trecciola catturerà lo stagno. Potrebbe essere necessario ripetere l'operazione più di una volta. Mi raccomando rimuovere un punto alla volta, perchè quando la trecciola è satura di stagno, ha la tendenza a riattaccarsi, e se non si fa attenzione, si rischia di staccare i punti. Sulla mia slim trinity, ho messo e tolto il qsb post del team executer 2 volte, senza alcun problema, e montato, tolto e rimesso (quando sembrava non funzionare) il qsb dual nand senza alcun problema. E' una operazione molto delicata, si, ma con calma, santa pazienza e i materiali giusti, si fa tranquillamente.
Per quello che riguarda il non funzionare su tutte, vi assicuro che non è così. Dipende solo da come si fa l'installazione. Io ho avuto problemi anche quando installai con i fili, e anche io iniziai a credere che fosse colpa del modulo. Salvo poi accorgermi che dipendeva dalla lunghezza dei fili (avevo montato sul lato superiore della motherboard). Tra uno sbattimento e l'altro, però, funzionò a dovere (e parlo sempre della stessa consolle : la mia personale).
Che dire ragazzi, bisogna aiutarci a vicenda, ed essere estremamente obiettivi, per dare una mano a chi viene quì a prendere informazioni. A mio parere questi prodotti sono ottimi, ed io personalmente se sono entusiasto.
Mi scuso solo con unknow per non aver fatto in tempo a dargli una mano, ma purtroppo mi son fatto una giornata di viaggio per tornare in Italia. Alla prossima, però, prima di saldare e dissaldare mille volte, postate foto ed aspettate una mano, e vedrete che andrà tutto meglio. Un saluto a tutti e buona Domenica!!

**kazoom** · 16-09-12

Originariamente Scritto da zybex17

Bhè, in verità, benchè io non abbia postato un tutorial vero e proprio, quando ebbi problemi, postai tutte le foto dettagliate e la descrizione di quello che stavo facendo, soluzione compresa. Lo feci sul forum di supporto ufficiale per l'italia (non credo di poter specificare il nome) e su quello inglese. Capisco molto bene la frustrazione di non riuscire a fare andare la mod (ci son passato anche io), visto che le parti tra l'altro se le fanno pagare bene, però trattandosi di un forum dove in molti vengono a cercare un'appoggio, è davvero importante fare informazione e non disinformazione.
In primis voglio fare una precisazione sulla documentazione : la versione presente per il download quando lo installai io, effettivamente, era drammaticamente farraginosa. Io ho installato, tra le altre cose, una versione beta a mia insaputa (pagata per definitiva...con relativa inc***atura). Non esisteva alcun bitstream per l'installazione, e per riuscire a scrivere la nand sulla motherboard, dovetti staccare il flat dal modulo... Adesso, però, ho scaricato la versione Inglese (ufficiale) della documentazione, ed è tutto spiegato alla perfezione (compreso il discorso del bitstream install). A mio parere basta seguire tranquillamente la procedura per farlo funzionare. Problemi su quella procedura non ne ho visti : è esattamente quello che c'è da fare e credetemi, è chiarissimo. Vi consiglio di scaricare l'ultima versione del tutorial e seguirla alla lettera. (cavoli, notavo adesso che la faccenda del bitstream è scritta anche a fondo pagina in un box rosso!)
Per quello che riguarda il materiale in sè, è sottile perchè per prima cosa è una qsb, e se fosse più alto non sarebbe più possibile saldarla, poi lo spessore è determinante anche perchè momnata tra a motherboard e lo chassis.
Per quello che riguarda il dissaldarla, non è semplice, no, ma vale la stessa cosa per tutte le qsb. L'importante è saperlo fare. Dovete utilizzare del flussante di buona qualità (io consiglio weller per smc che è liquido e si insinua meglio), un saldatore decente con temperatura regolabile e soprattutto trcciola dissaldante della giusta misura (io uso per i qsb 0.8mm). Bagnare molto bene i punti (tanto potete ripulire perfettamente il flussante con alcool isopropilico), bagnare la trecciola, posizionare la trcciola ben bagnata sul punto che si intende togliere, e poggiarci il saldatore sopra (sulla trecciola, non sul punto). Il rame della trecciola catturerà lo stagno. Potrebbe essere necessario ripetere l'operazione più di una volta. Mi raccomando rimuovere un punto alla volta, perchè quando la trecciola è satura di stagno, ha la tendenza a riattaccarsi, e se non si fa attenzione, si rischia di staccare i punti. Sulla mia slim trinity, ho messo e tolto il qsb post del team executer 2 volte, senza alcun problema, e montato, tolto e rimesso (quando sembrava non funzionare) il qsb dual nand senza alcun problema. E' una operazione molto delicata, si, ma con calma, santa pazienza e i materiali giusti, si fa tranquillamente.
Per quello che riguarda il non funzionare su tutte, vi assicuro che non è così. Dipende solo da come si fa l'installazione. Io ho avuto problemi anche quando installai con i fili, e anche io iniziai a credere che fosse colpa del modulo. Salvo poi accorgermi che dipendeva dalla lunghezza dei fili (avevo montato sul lato superiore della motherboard). Tra uno sbattimento e l'altro, però, funzionò a dovere (e parlo sempre della stessa consolle : la mia personale).
Che dire ragazzi, bisogna aiutarci a vicenda, ed essere estremamente obiettivi, per dare una mano a chi viene quì a prendere informazioni. A mio parere questi prodotti sono ottimi, ed io personalmente se sono entusiasto.
Mi scuso solo con unknow per non aver fatto in tempo a dargli una mano, ma purtroppo mi son fatto una giornata di viaggio per tornare in Italia. Alla prossima, però, prima di saldare e dissaldare mille volte, postate foto ed aspettate una mano, e vedrete che andrà tutto meglio. Un saluto a tutti e buona Domenica!!

il vero problema è che se sono più le persone che non riescono a farlo che quelle che ci riescono, il prodotto per quanto buono non sarà venduto abbastanza. Il Team non da gran supporto in merito e i modder non hanno bisogno di sbattimenti. Se si compra un QSB per velocizzare l'installazione e poi si finisce a perderci ore se non giorni, tanto vale fare l'installazione classica e con chip che supportano il bitstream di modcontrol con reset smc ....
io non ho problemi a dissaldare con trecciola, ma credimi che ho problemi a non perdere la pazienza quando troppe cose non funzionano... e non parliamo di frustrazione solo di praticità...

**unknow** · 16-09-12

Originariamente Scritto da kazoom

il vero problema è che se sono più le persone che non riescono a farlo che quelle che ci riescono, il prodotto per quanto buono non sarà venduto abbastanza. Il Team non da gran supporto in merito e i modder non hanno bisogno di sbattimenti. Se si compra un QSB per velocizzare l'installazione e poi si finisce a perderci ore se non giorni, tanto vale fare l'installazione classica e con chip che supportano il bitstream di modcontrol con reset smc ....
io non ho problemi a dissaldare con trecciola, ma credimi che ho problemi a non perdere la pazienza quando troppe cose non funzionano... e non parliamo di frustrazione solo di praticità...

Concordo pienamente

Raga un altra cosa
LA xboX che presumo sia rotta, senza la resistenza, riesco a leggere e scrivere la nand solo che auto gg mi rileva mega nand cio vuole dire che la nand non e flashata bene.
Faccio l'erase metto la nand originale sempre, niente da fare rileva sempre mega nand.
Ora vado con squirter con ms dos faccio l'erase digito il comandi di scirttura -w16 ma niente da fare
Consigli??

**kazoom** · 16-09-12

Originariamente Scritto da unknow

Concordo pienamente

Raga un altra cosa
LA xboX che presumo sia rotta, senza la resistenza, riesco a leggere e scrivere la nand solo che auto gg mi rileva mega nand cio vuole dire che la nand non e flashata bene.
Faccio l'erase metto la nand originale sempre, niente da fare rileva sempre mega nand.
Ora vado con squirter con ms dos faccio l'erase digito il comandi di scirttura -w16 ma niente da fare
Consigli??

mi sono perso... quale resistenza manca? hai settato nandpro 2.0b in Autogg?

**unknow** · 16-09-12

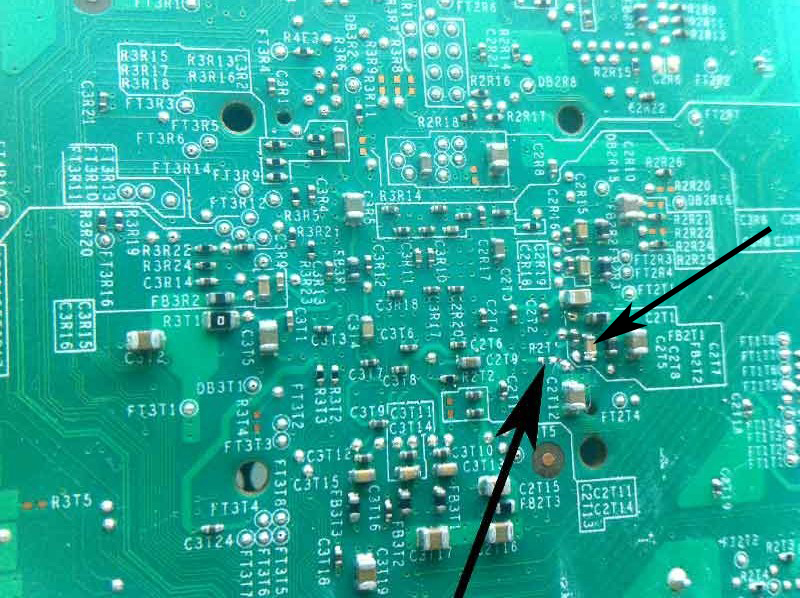

Ll resistenza sotto la scheda madre quella vicino al punto r/b ho fatto un ponte con lo stagno.
Cmq uso squirter non ho nandpro

**kazoom** · 16-09-12

Originariamente Scritto da unknow

Ll resistenza sotto la scheda madre quella vicino al punto r/b ho fatto un ponte con lo stagno.
Cmq uso squirter non ho nandpro

usi lo slave board allora..
i pacchetti con nandpro e squirter sono nella cartella common di Autogg e li usi da GUI, però nandpro funziona solo con SPI flasher tradizionale (quello col PIC18f..) per capirsi e di solito nandpro2.0b risolve questi problemi di identificazione nand...

per la resistenza non saprei che influenza abbia, certamente avrà un senso che ci sia stata.

**unknow** · 16-09-12

io uso la slaveboard squirt solo che non mi trova il programmatore nandpro lo collego tramite usb al pc

**kazoom** · 16-09-12

Originariamente Scritto da unknow

io uso la slaveboard squirt solo che non mi trova il programmatore nandpro lo collego tramite usb al pc

infatti è giusto così nandpro non è compatibile con lo slave dello squirt

se ti può servire R2t1 mi da 2,18 kohm con il multimetro misurata tra R/B e l'uscita dal SouthBridge

**unknow** · 16-09-12

Grazie ma non capisco perche' non mi riconosce la nand.

**zybex17** · 17-09-12

2,18 Kohm non è poco, e certamente non può essere rimpiazzata da una goccia di stagno, che ha impedenza prossima allo zero. L'unico consiglio che posso darti, è di provare a reperire una resistenza da 2,2Kohm, e provare a ripristinare la situazione iniziale. Potrebbero però essersi verificati danni da qualche altra parte, perchè il carico non assolto dalla resistenza mancante che hai sostituito, è andato a gravare altrove. Secondo me, devi togliere la goccia di stagno, e non fare altro finchè la situazione non è stata ripristinata. Fare tentativi può portare a danni maggiori. Ora che sai il valore della resistenza mancante, cerca di reperirla, e speriamo che azzardare non abbia peggiorato le cose (che di persè, come ti avevo detto, erano perfettamente reversibili). Good luck.
