Squirt 360 RGH su XBox 360 jasper

[djsaso]

Salve a tutti ragazzi!
Ho una cosole priva di lettore e senza key, è una jasper (elite nera). Ho comprato:
1)X360 SQUIRT SLAVE PROGRAMMER SPI NAND + JTAG USB 2.0;
2)X360 SQUIRT COOL RUNNER + LPT ON BOARD + SPI NAND (OPT)
Ancora non mi sono arrivati, allora mi sono detto: perchè non mi anticipo il lavoro delle saldature? E' cosi ho fatto, solo che vorrei scegliere un cavo adatto per lo scopo in modo tale che il segnale che viaggia all'interno non crei disturbi, quindi potrebbe andare bene il plurifamoso cavo IDE del pc?
A breve postero delle foto e appena arrivano le schede procedo, solo che ho molta paura di sbagliare visto che è la prima volta che faccio una cosa del genere infatti credo proprio che non c'è la farò. Lunico punto a mio favore sono le saldature per quello non mi preoccupo affatto.

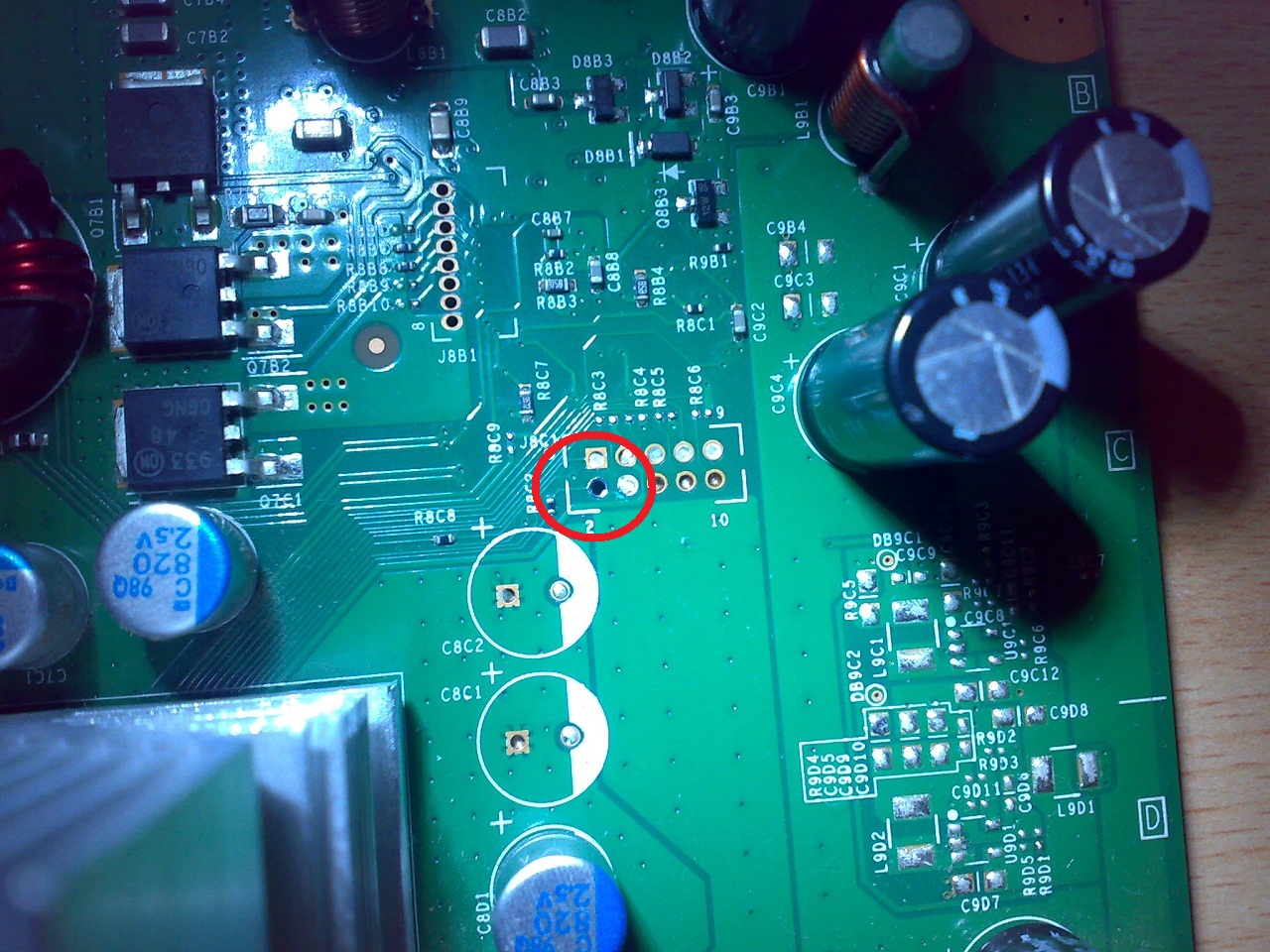

ho pulito la scheda dallo stagno vecchio, procedo con la pulizia nei restanti punti.

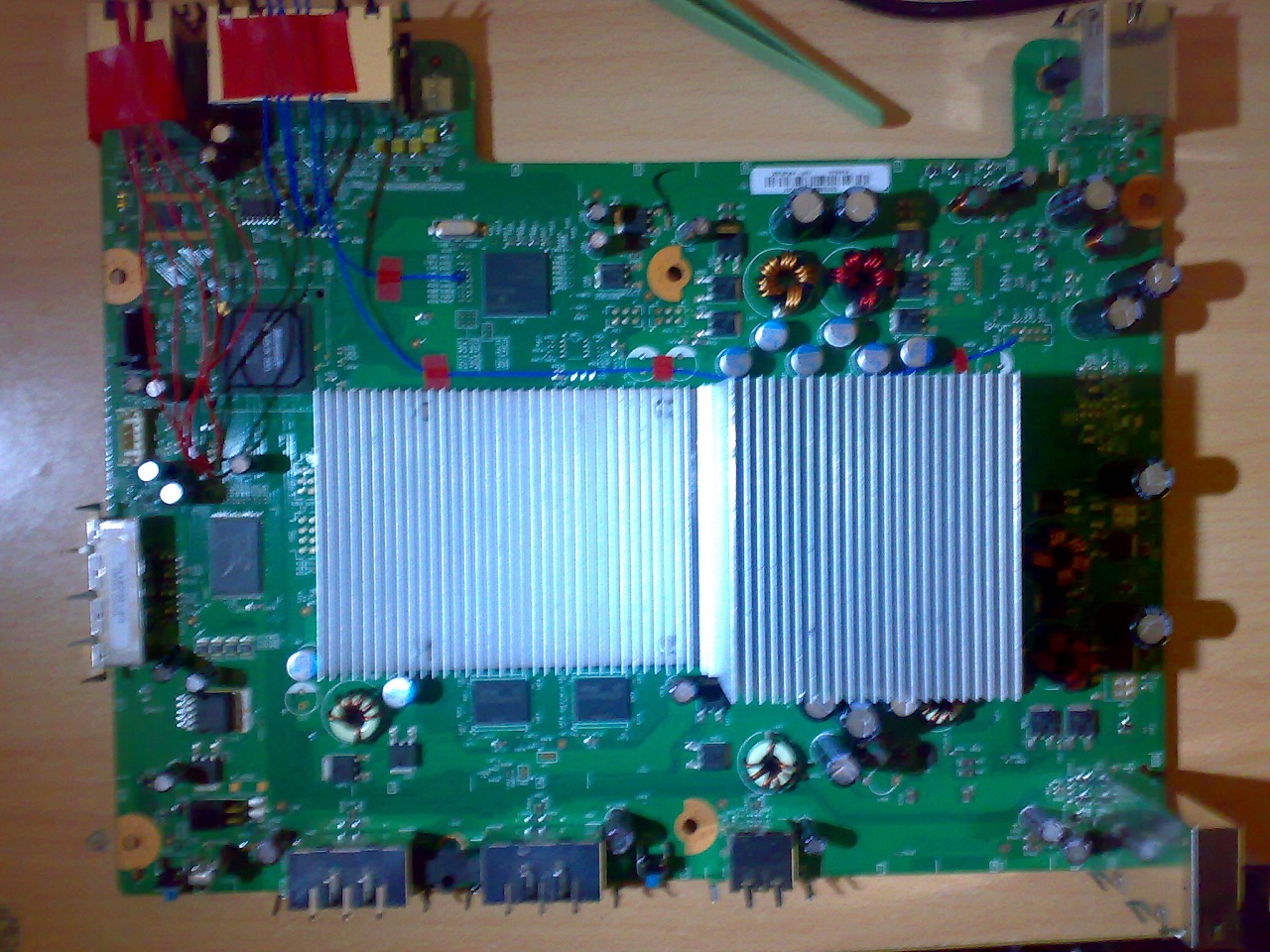

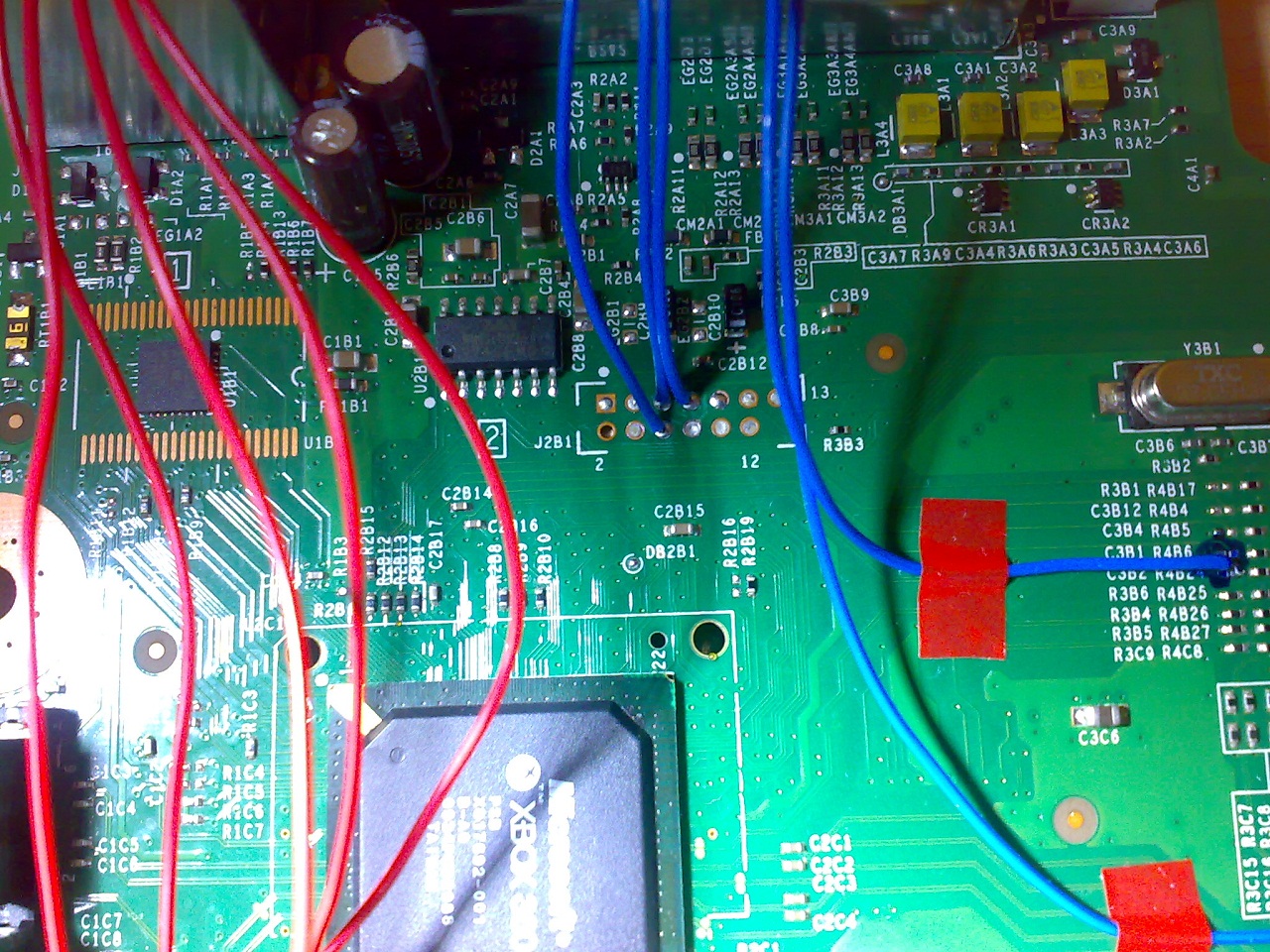

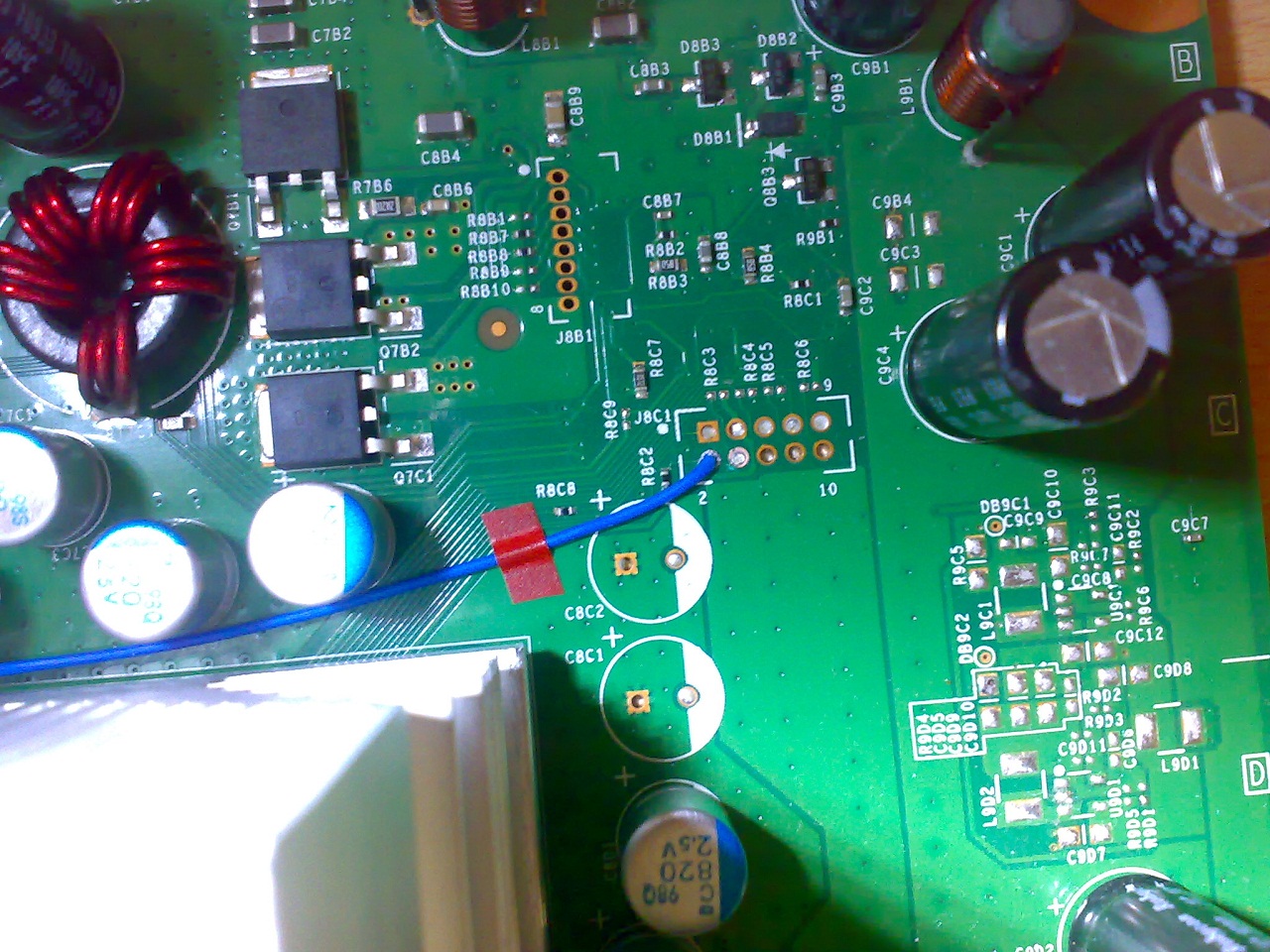

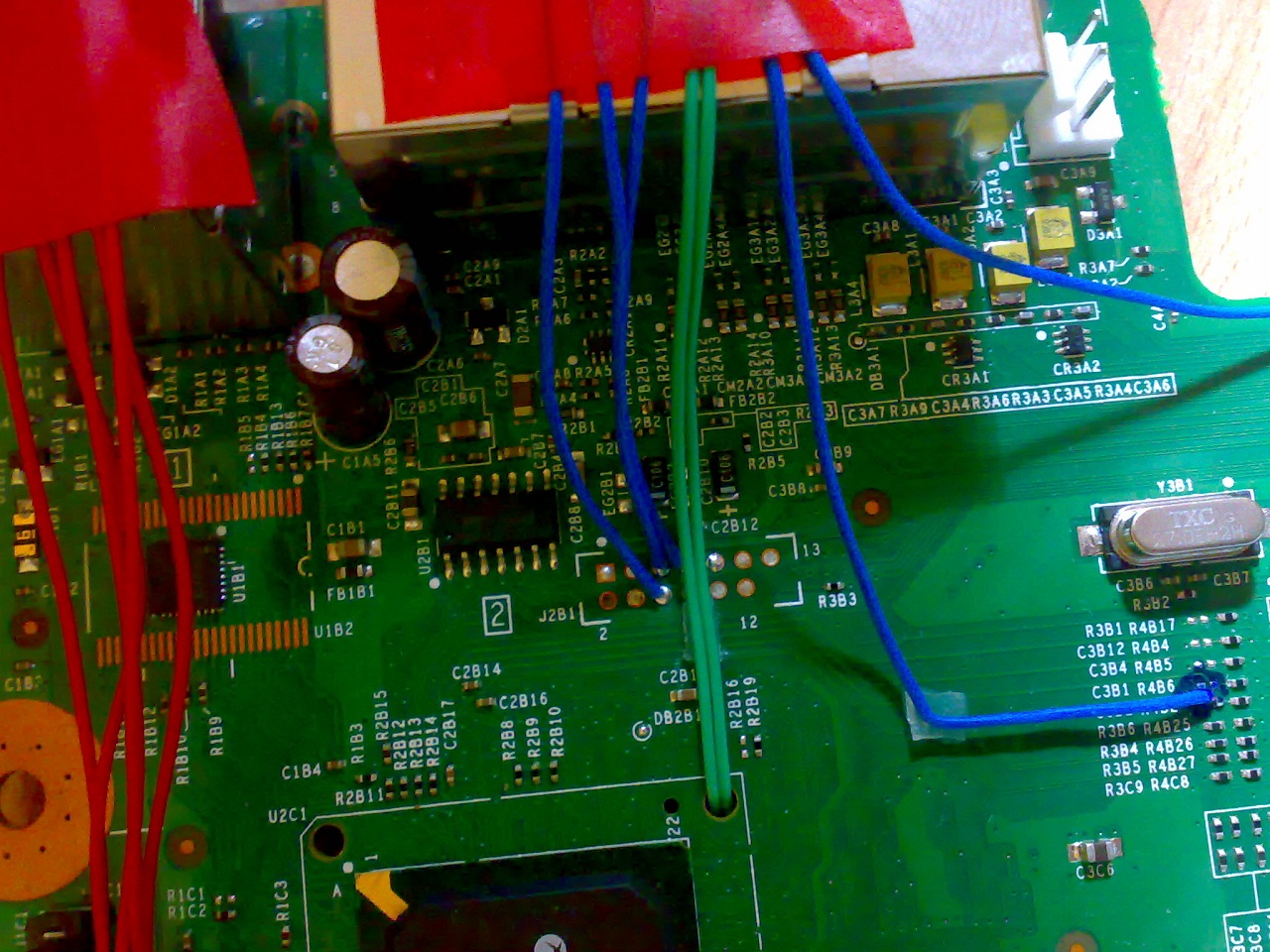

Ecco alcune saldature dei cavi sulla MOBO, oggi pomeriggio finirò di saldare i fili sotto la scheda.

Volevo chiedervi una cosa, perchè mi è sorto un dubbio: devo saldare la piazzola di destra giusto? per sicurezza ho isolato le altre piazzole con il pennarello per i PCB

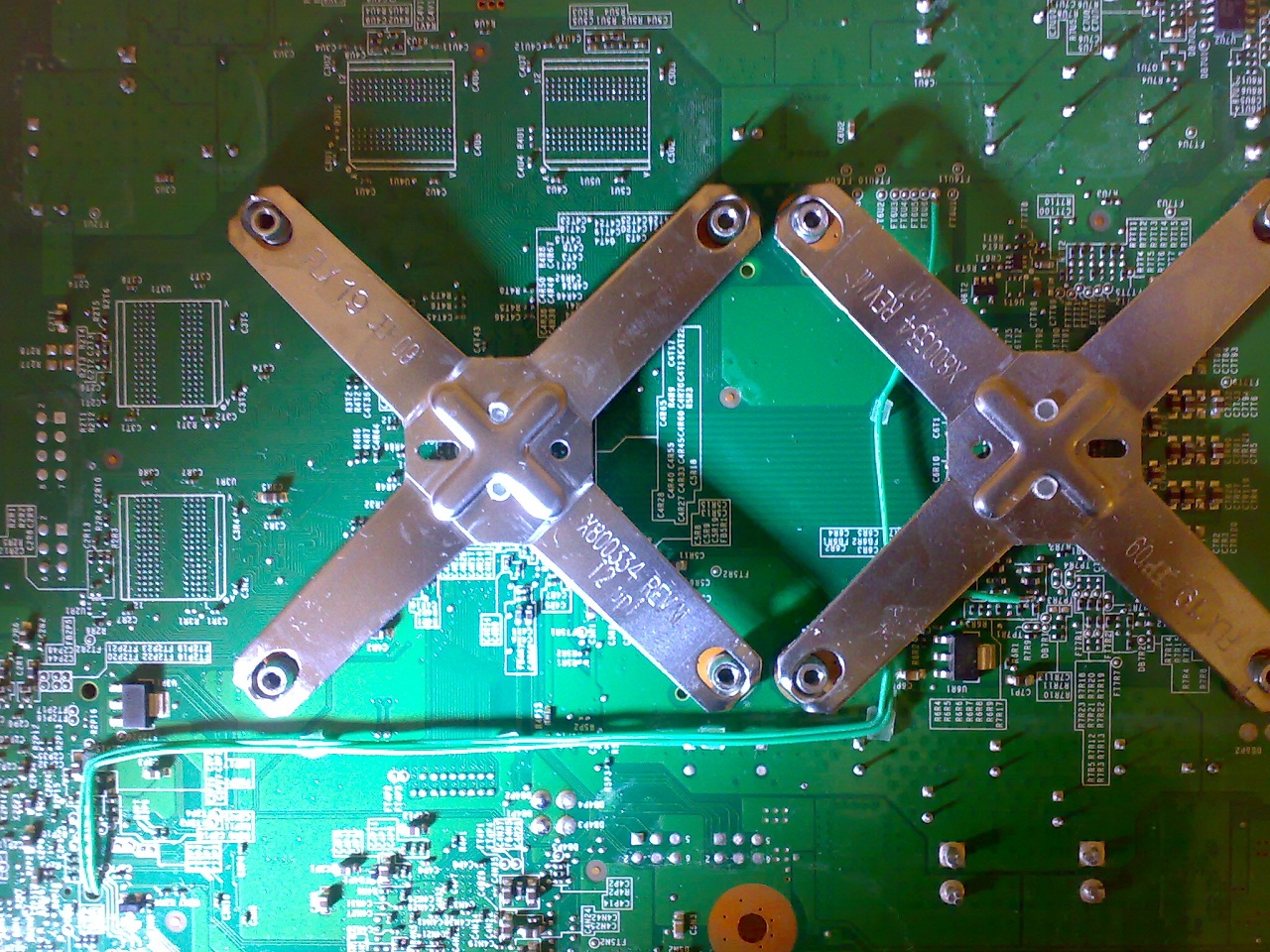

Organizzazione dei cavi (work in progres)

[Raiden]

su phat c'entra poco che cavo usi, se ti deve dare dei ca77i te li da lo stesso

[djsaso]

ok allora procedo subito con le saldature dei cavi sulla scheda e aspetto che mi arrivino le schede altrimenti sono al punto di partenza, grazie raiden
appena finisco posto delle foto per farvi vedere il lavoro allo scopo di ricevere qualche dritta, vi raccomando niente fucilate se c'è qualche cosa che non va XD ahahahaha

[djsaso]

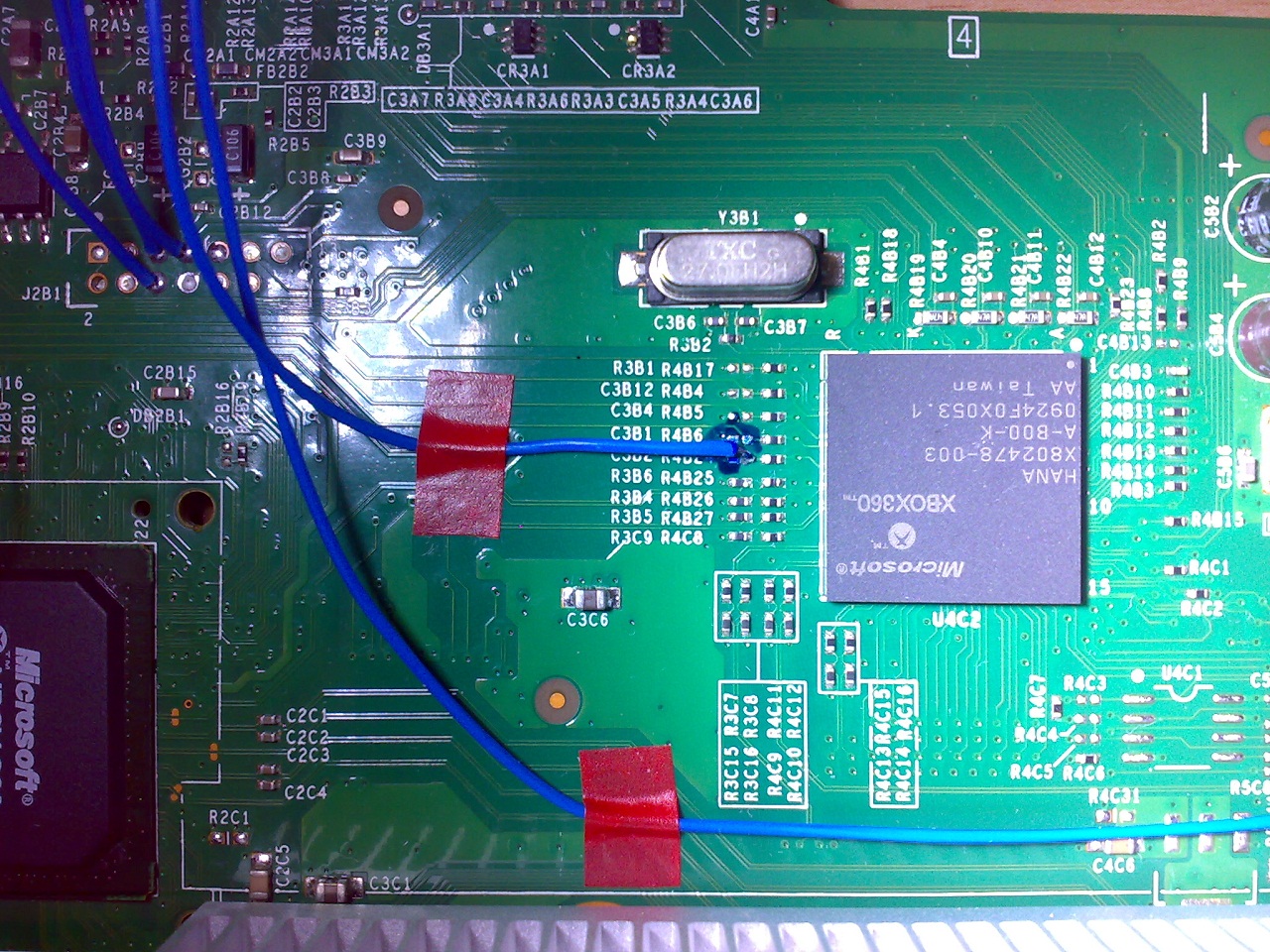

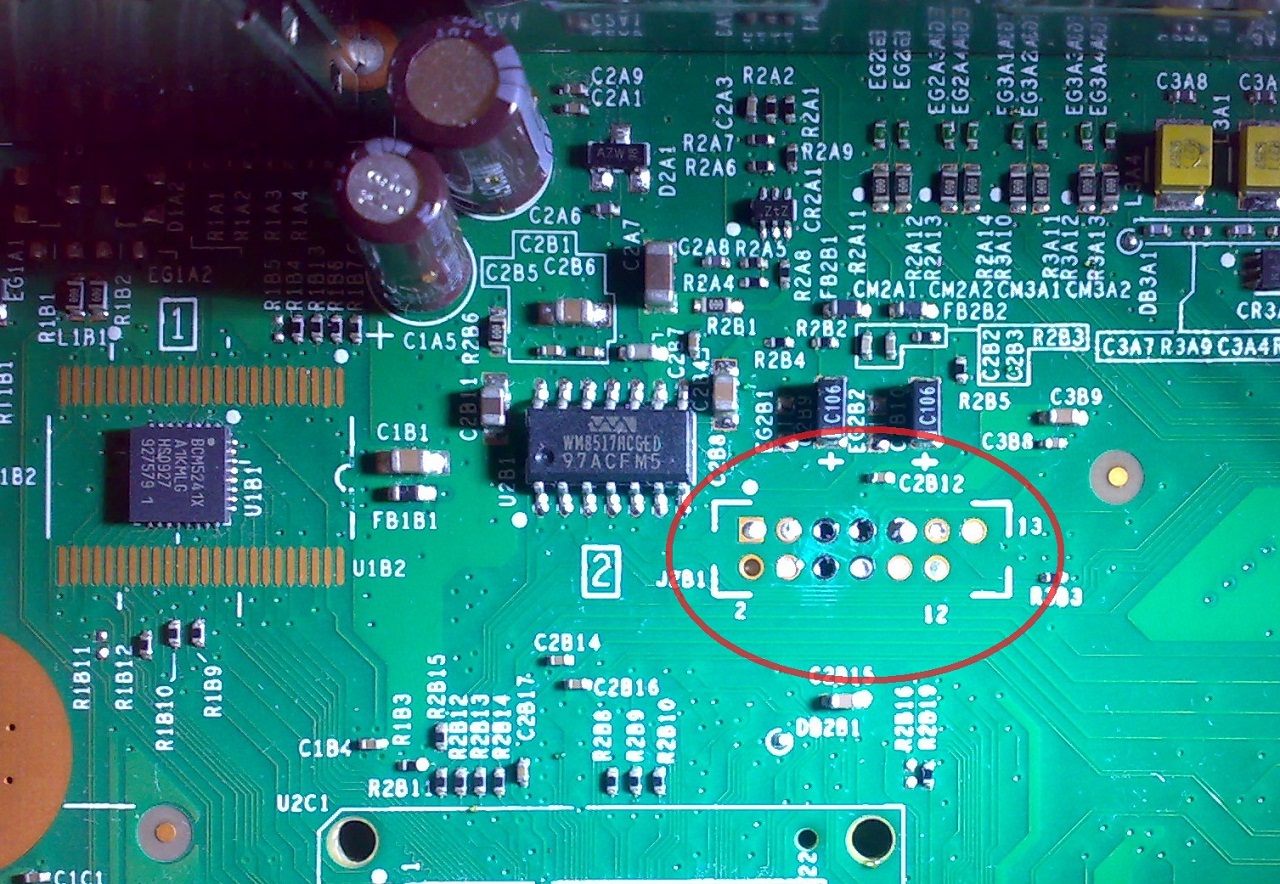

Volevo chiedervi una cosa, perchè mi è sorto un dubbio: devo saldare la piazzola di destra giusto?(parlo della saldature accanto il chip Hana per intenderci)
per sicurezza ho isolato le altre piazzole con il pennarello per i PCB

[Zack]

Si quella di destra, secondo me però è più comodo il punto alternativo FT2R2, è più semplice e più sicuro se sei alle prime armi:

[djsaso]

Si quella di destra, secondo me però è più comodo il punto alternativo FT2R2, è più semplice e più sicuro se sei alle prime armi:

Buono a sapersi non sapevo che vi erano punti alternativi. Io sono alle prime armi con l'RGH, con le saldature no, quindi il filo lo lascio li anche perchè mi sono venute molto bene, in ogni caso mi hai dato un ottima informazione perchè io pensavo che i punti erano solo quelli, grazie ancora

[xbox3602000]

@djsaso: puoi dirmi dove hai preso squirt+programmer, quando ti e' arrivato e quando l'hai ordinato?

[djsaso]

@djsaso: puoi dirmi dove hai preso squirt+programmer, quando ti e' arrivato e quando l'hai ordinato?

l'ho comprato su modchip console, ma ancora non mi è arrivato(l'ho comprato l'08/01/2012), prezzo 47,50 con la spedizione.

[djsaso]

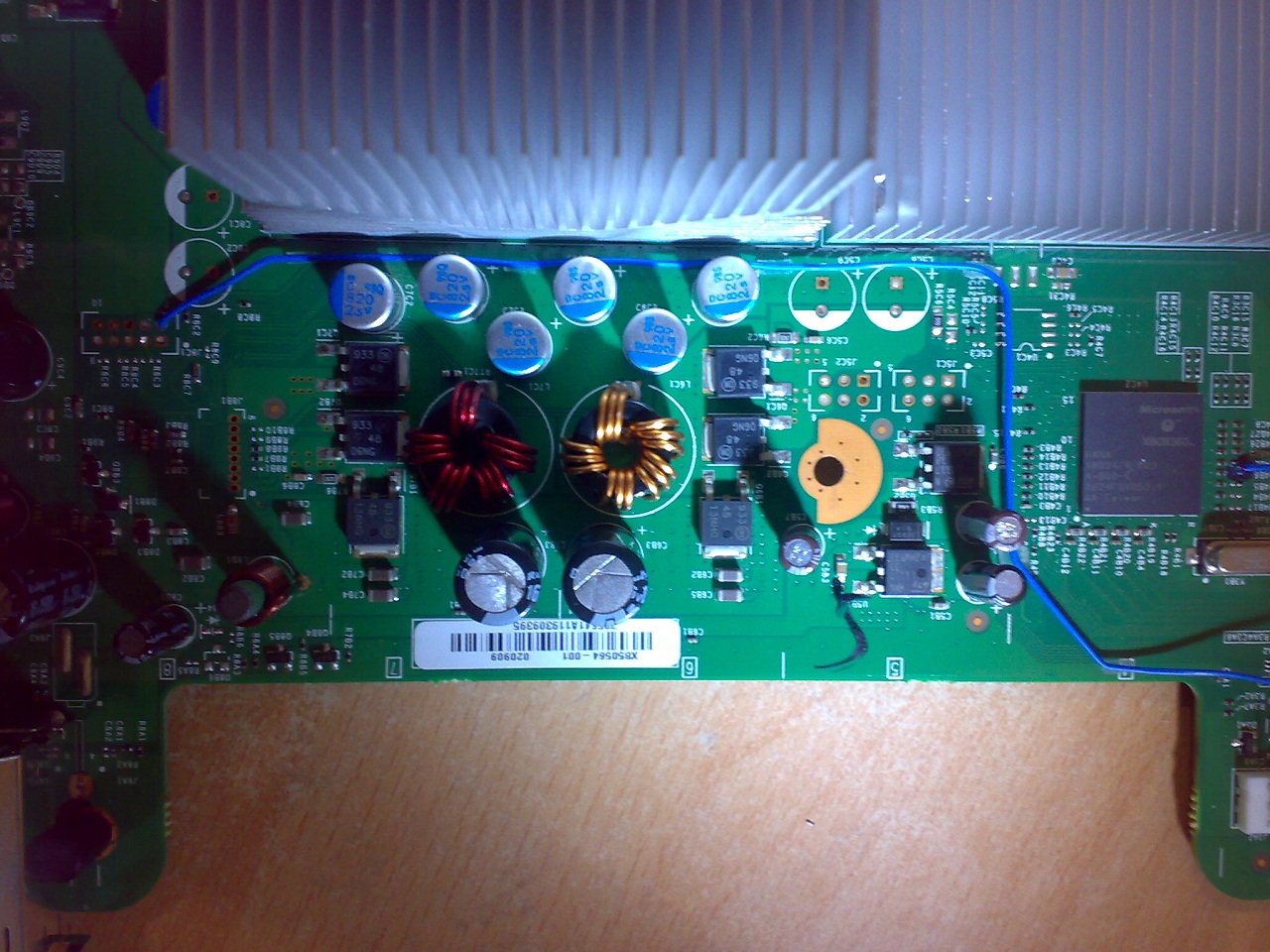

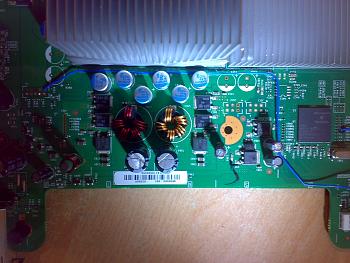

ecco oggi ho organizzato i cavi anche se, se avevo le schede avevo già visto la parte della scheda come organizzarli, in ogni caso cosa ne pensate? vanno bene come sono stati distribuiti?

[mario90]

Sembrano venute bene. Una domanda, cosa hai usato per Indirizzare i cavi? Sembra colla a caldo ma non lo è

[djsaso]

Sembrano venute bene. Una domanda, cosa hai usato per Indirizzare i cavi? Sembra colla a caldo ma non lo è

ho usato nastro biadesivo siliconico, per intenderci è il mille chiodi. Poi con un filo abbastanza rigido puoi fare i fili ben squadrati
Aspetto con ansia le schede cosi recupero sta benedetta key

[mario90]

Scusa forse mi sono spiegato male io, non intendo il nastro isolante rosso che c'è nelle tue prime foto ma quella specie di colla a caldo trasparente; se è cmq il mille chiodi della pattex mi potresti indicare proprio il prodotto perchè tra le caratteristiche tecniche non ho trovato quello adatto a circuiti stampati

[djsaso]

Scusa forse mi sono spiegato male io, non intendo il nastro isolante rosso che c'è nelle tue prime foto ma quella specie di colla a caldo trasparente; se è cmq il mille chiodi della pattex mi potresti indicare proprio il prodotto perchè tra le caratteristiche tecniche non ho trovato quello adatto a circuiti stampati

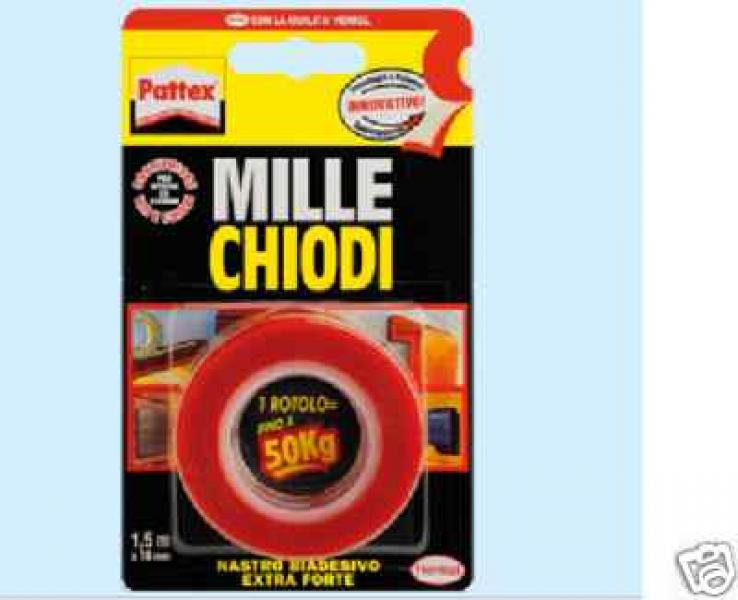

E' questo

Non c'è scritto per uso elettronico, ma sta di fatto che non conduce quindi non incontri nessun problema di conduzione, poi le schede sono isolate dalla vernice quindi è ottimo. Se controlli con il multimetro con la + piccola scala (a ohm) non ti da niente. Io lo uso da mooolto tempo e problemi non ne ho, forse dovresti spaventarti di quello che invece di essere al silicone è tipo una spugna. Il nastro rosso che vedi sulle porte, è quello isolante, mentre il biadesivo è trasparente ma ha una pellicola di colore rosso che va rimossa per poi attaccarlo sulla superfice.

[mario90]

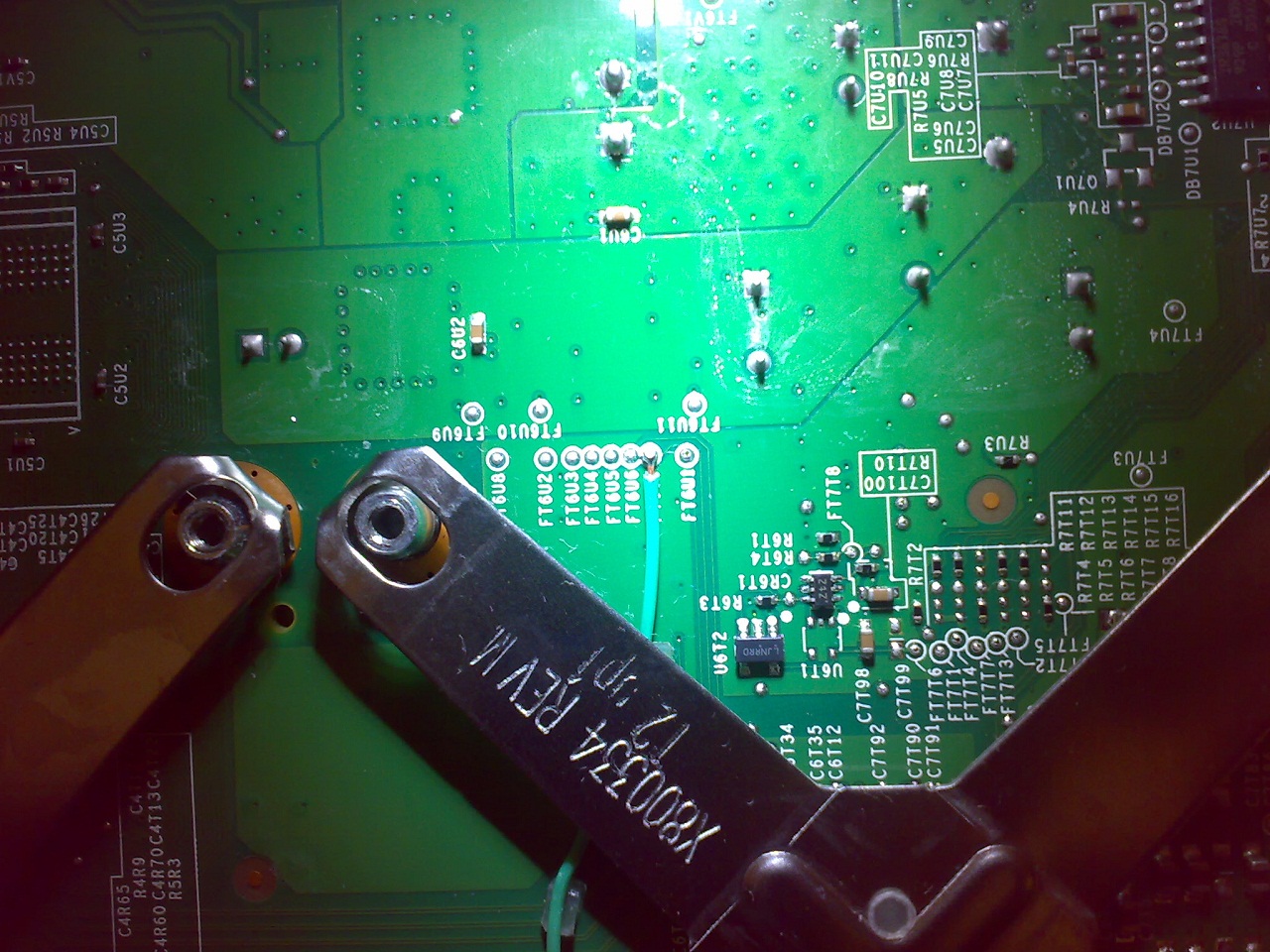

Si ho capito che il nastro rosso è il pattex ma io intendevo quella specie di gomma trasparente che c'è sotto i cavi, per essere precisi io parlo della foto dove ci sono i cavi verdi che passano sotto la X che tiene i dissipatori

[djsaso]

Si ho capito che il nastro rosso è il pattex ma io intendevo quella specie di gomma trasparente che c'è sotto i cavi, per essere precisi io parlo della foto dove ci sono i cavi verdi che passano sotto la X che tiene i dissipatori

Scusami ma non ho capito bene in che punto ti riferisci, puoi salvare l'immagine cosi poi ritocchi con paint evidenziando il punto????

[mario90]

Adesso non sono dal pc ma dall'ipad cmq è la prima foto dopo aver scritto "organizzazione dei cavi work in progress"

[djsaso]

Adesso non sono dal pc ma dall'ipad cmq è la prima foto dopo aver scritto "organizzazione dei cavi work in progress"

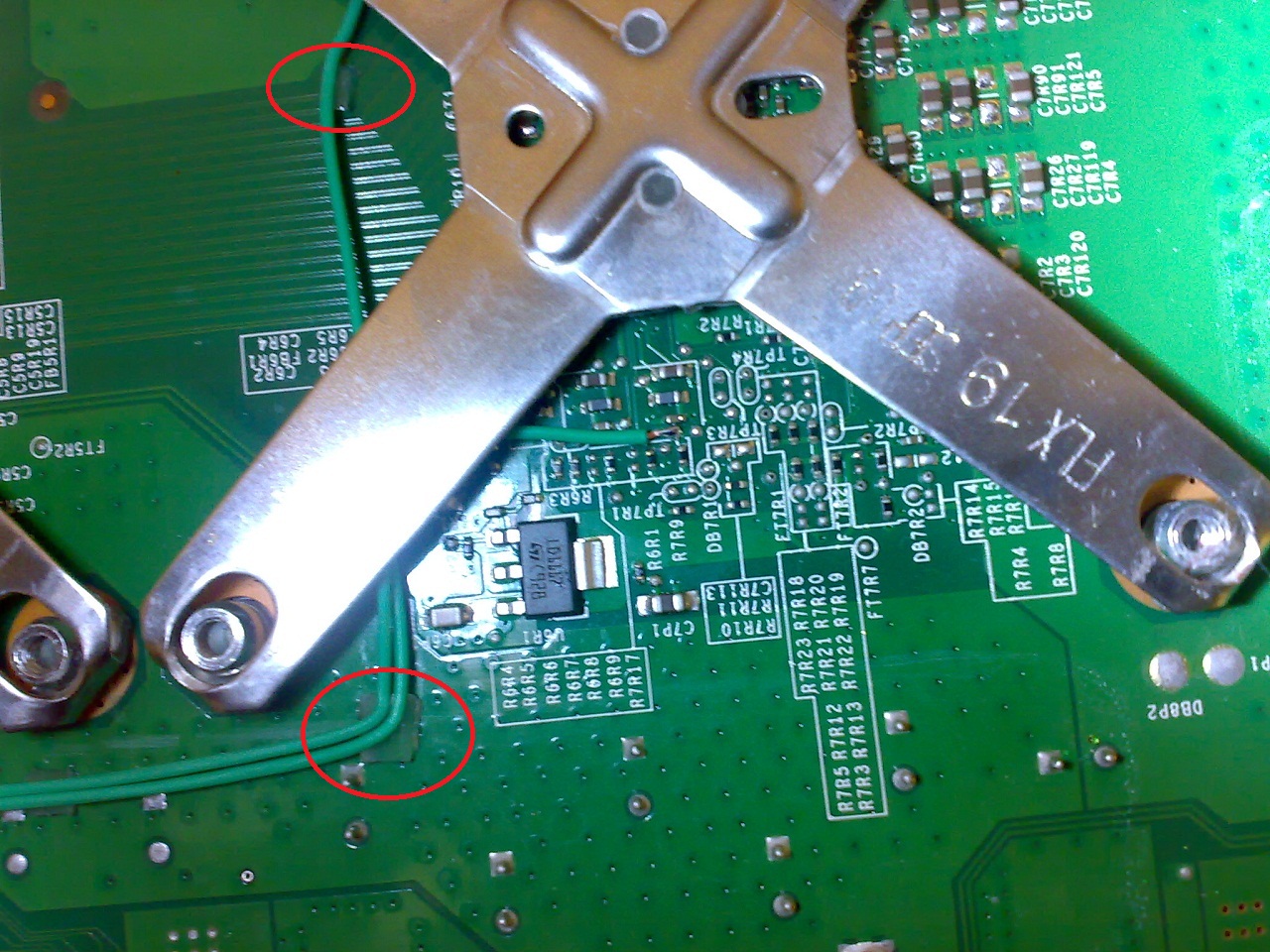

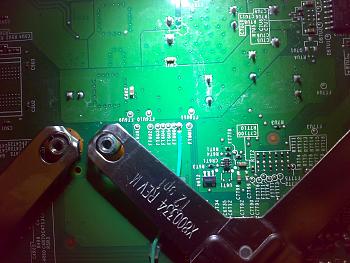

Ti riferisci a questi punti?

[mario90]

Esattamente

[djsaso]

Esattamente

E' sempre il biadesivo pattex (è trasparente questo tipo di nastro).

[mario90]

Ok ok grazie mille per la disponibilità
