Discussione: dual nand con squirt pcb16mb e protov2

  1. #1
    Regular Member
    Data Registrazione
    Jun 2013
    Località
    Milano
    Messaggi
    400

    dual nand con squirt pcb16mb e protov2

    ciao a tutti,
    premetto che ho sempre usato le accoppiate demon + proto e squirt pcb + squirt 1.2 o 2.0, questa volta mi trovo con una pcb squirt e un proto v2, sul sito tx ho visto che il punto cr è su un pin del chip maaa...il sinc dove va saldato?
    ringrazio anticipatamente e attendo insulti e varie

  2. #2
    Vip Member L'avatar di gigigadda
    Data Registrazione
    Jul 2011
    Località
    Molfetta
    Messaggi
    1,430

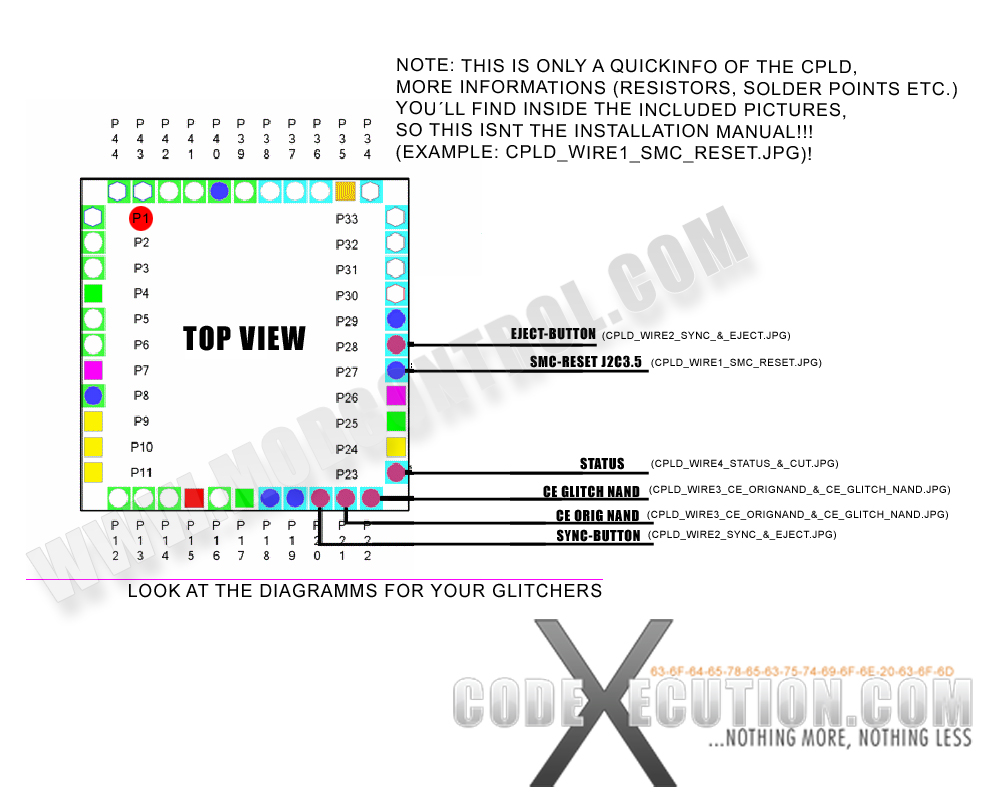

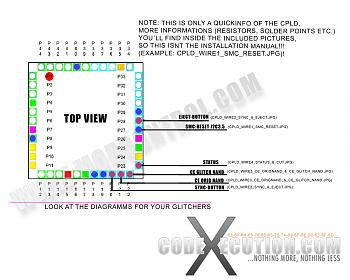

    dual nand con squirt pcb16mb e protov2-cpld_diagramm.jpg

    guarda lo schema e trova il pin corrispondente sul tuo cpld.
    C'è anche il tutorial sul sito [TUTORIAL] Xilink dual NAND con reset SMC automatico

    mi autoedito: il proto V2 non ha questo chip, sorry non ho dimestichezza con cpld così sofisticati
    Ultima modifica di gigigadda; 16-09-14 alle 20: 20

  3. #3
    Regular Member
    Data Registrazione
    Jun 2013
    Località
    Milano
    Messaggi
    400
    intanto ti ringrazio, così rubo questo schema.
    mi sa che toglierò lo squirt 1.2 dalla mia leggendaria trinity e farò il cambio con il protov2, a meno che...non ci sia qualche anima pia

  4. #4
    Yeah, bitch! Magnets! L'avatar di zeruel85
    Data Registrazione
    Jan 2012
    Località
    Treviso (TV)
    Messaggi
    15,952
    Falla con switch meccanico.

    Inviato dal mio GT-I8150 utilizzando Tapatalk

  5. #5
    Regular Member
    Data Registrazione
    Jun 2013
    Località
    Milano
    Messaggi
    400
    ehm...posso prendermi dell'ignorante per favore?... ho sempre usato metodi mooolto facili con schemi già predisposti, non saprei da dove iniziare :|

  6. #6
    Vip Member L'avatar di gigigadda
    Data Registrazione
    Jul 2011
    Località
    Molfetta
    Messaggi
    1,430
    che modello di xbox stai operando?

  7. #7
    Regular Member
    Data Registrazione
    Jun 2013
    Località
    Milano
    Messaggi
    400
    trinity... ;D

  8. #8
    Yeah, bitch! Magnets! L'avatar di zeruel85
    Data Registrazione
    Jan 2012
    Località
    Treviso (TV)
    Messaggi
    15,952
    Intendo la guida di Raiden, usi uno switch bipolare in cui switchi CE e alimentazione chip. Per il reset smc puoi usare un pulsante con pull-down. Oppure un diodo sul sync (sempre per il reset smc), da testare.

    Inviato dal mio GT-I8150 utilizzando Tapatalk

  9. #9
    Vip Member L'avatar di gigigadda
    Data Registrazione
    Jul 2011
    Località
    Molfetta
    Messaggi
    1,430
    Secondo me è troppo un protov2 su una trinity. Le trinity vanno bene con tutti i cpld minori. Vai o con il tutorial che ti ho linkato o prosegui con la guida generica e switch meccanico. Io tifo per la prima.

  10. #10
    Time to play the Game! I am the debt that can't be paid... You're going down in flames... L'avatar di The Pusher
    Data Registrazione
    Jul 2011
    Messaggi
    8,274
    Sul demon lo switch e gestito dal coolrunner onboard, sullo squirt 1.2 dal codice e dal sync.
    Con quella accoppiata nessuno dei due gestisce gli stati logici 1 - 0 delle nand (dove attaccheresti il CE della nand secondaria sul Proto)?
    Switch meccanico o metti l'1.2,nn hai scelta.

  11. #11
    Regular Member
    Data Registrazione
    Jun 2013
    Località
    Milano
    Messaggi
    400
    ringrazio tutti per l'aiuto, infatti ero piantato su quel punto pusher. ho optato per l'1.2 e il proto sulla vecchia trinity (per ora). grazie mille
