Matrix Glitcher V3 programmazre son slave board squirt o nand-x?

[oplontigames]

ciao ragazzi, sono appena trnato da tiltstore, ho sostituito 2 squirt 360 non funzionanti con 2 matrix glitcher v3, (gli squirt erano finiti)
ho una xbox corona V3 250gb.
non ho mai utilizzato i chip matrix, e volevo capire come programmarli.
ho parlato con mirco il tecnico di tilt e mi ha detto che possono essere programmati anche con la slaveboard dello squirt o il nand-x, è vera sta cosa?, dove posso trovare un guida per i punti da saldare tra il matrix e la slave board o in nand-x?

[Armand]

già trattato...miliardi di volte

Modifica RGH

[oplontigames]

già trattato...miliardi di volte

Modifica RGH

ciao senti ho letto nel posto ho visto l'immagine della slaveboard squirter e i punti che devo saldare sul matrix, ma su alcuni siti avevo letto che il matrix non va programmato?
se invece bisogna programmarlo , visto che con gli squirt utilizzavo auto gg, quando clicco programma seleziono xlink o squirt nella sezione chip?

[oplontigames]

rieccomi ho programmato il matrix glitch v3 con timing 3_2 , letto la nand con nand-x e scritto ecc

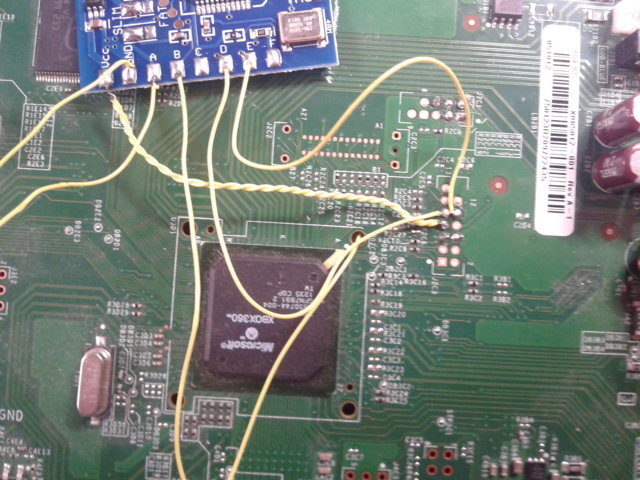

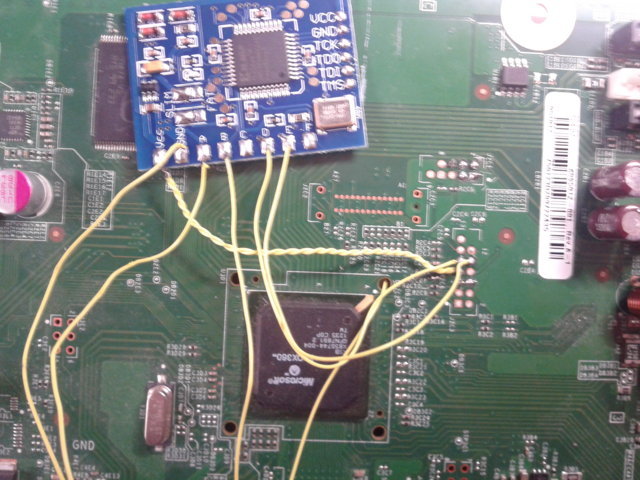

adesso ho installato il matrix v3 sulla console ma non glitcha, ecco le foto

[oplontigames]

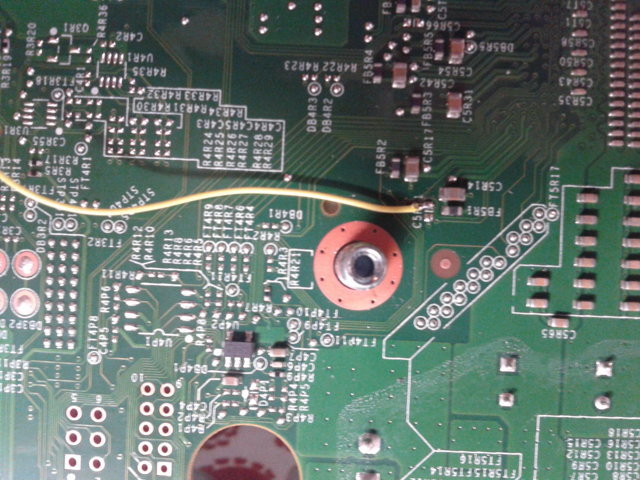

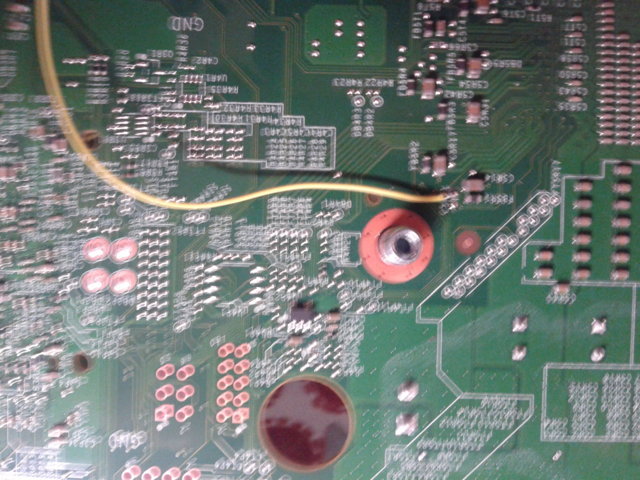

ecco le foto dietro




consigli?

[guerrierodipace]

hai fatto i ponti sulle resistenze dell'I2C? dalle pessime foto non si capisce?
ti hanno chiesto se debugga e non hai risposto...

[oplontigames]

il led del matrix non si accende quindi non debugga, sulla piastra ho ponticellato i punti r2c6 e r2c7, mentre r2d10 è gia ponticellato con una resistenza

[oplontigames]

il post? il chip lo escludo, xkè adesso mi viene qualche dubbio 2 squirt nessuno dei due funzionava, adesso il matrix nemmeno, potrebbe essere il cpu post fix a non funzionare? che timing mi consigli per matrix v3?
ma sul chip matrix va ponticellato qualche punto? o aggiunto qualche condensatore?

[guerrierodipace]

per sapere se è il post basta che usi un tester e vedi se cambia voltaggio ogni 5-6 secondi
ma il reset di quanti km lo hai fatto? Su corona va corto

[oplontigames]

per sapere se è il post basta che usi un tester e vedi se cambia voltaggio ogni 5-6 secondi
ma il reset di quanti km lo hai fatto? Su corona va corto

non l'ho mai fatto non saprei come fare, ho il tester

[oplontigames]

Se non debugga o è sprogrammato o non è alimentato/riceve post.

Si, potrebbe benissimo essere il postfix.

Segui quel che dice guerriero:metti il test in modalità voltmetro con il minore fondoscala >=1.8v, dopodiché metti il puntale GND a massa e il + sull'uscita del POST.
Se accendendo la console non vedi variazioni di tensione è il postfix.

allora ho preso il tester ho impostato su 20V (non ho trovato il fondoscala >=1,8V questo è il mio tester (https://www.google.it/search?q=uni-t...k%3B720%3B1187) messo il puntale nero su alloggio dell'uscita video e il pntale rosso sul punto 1 del cpu postfix, il risultato è 1,81, rimane come valore fisso

spero di non aver sbagliato

[The Pusher]

Allora e' il timing. Misura da accesa anche il valore degli altri punti. Togli il ponticello Slim inferiore (vicino alle piazzole)

[oplontigames]

ho misuarto anche gli altri punti, e danno altri vlori, che timming devo impostare?

[tsunami666]

Se posso suggerire metti il ponticello superiore su phat (vicino alle piazzole).

[oplontigames]

Se posso suggerire metti il ponticello superiore su phat (vicino alle piazzole).

quello superiore? cioè quello vicino al led? o quello sotto vicino ai punti a b etc etc?

[tsunami666]

Zi buana, quello vicino al led e segui anche il suggerimento di The Pusher.

[oplontigames]

Zi buana, quello vicino al led e segui anche il suggerimento di The Pusher.

come detto ho gia misurato gli altri punti, e danno tutti valori stabili, ho anche tolto il ponticello slim ho messo su phat, ma nulla, ma sul matrix come ho impostato in foto, va bene o devo ponticellare con qualche condensatore qualche punto? tipo a ad gnd?

cosa strana che neanche con 2 squirt sono riuscito a fare glitchare la console, cambiato con matrix e stesso risultato, non vorrei che fosse davvero il cpupost fix a dare problemi

edit: è successa un'anomalia, allora ho impostato invece di slim su fat il pad superiore mentre il pad inferiore l'ho lasciato aperto, ho nuovamente testato i punti, e quando ho appoggito il punteruolo rosso sul punto B (post) del matrix, il led del chip s'è acceso per pochissimo tempo e poi s'è acceso il led rosso centrale della console, spero che puo essere di aiuto per capire il problema

[tsunami666]

3 chip e non debugga? La sfiga ci vede benissimo ma qua il problema è sull' installazione
Se l' ecc universale l' hai scritto nella nand, rifai l' installazione pulita.

[oplontigames]

è successa un'anomalia, allora ho impostato invece di slim su fat il pad superiore mentre il pad inferiore l'ho lasciato aperto, ho nuovamente testato i punti, e quando ho appoggito il punteruolo rosso sul punto B (post) del matrix, il led del chip s'è acceso per pochissimo tempo e poi s'è acceso il led rosso centrale della console, spero che puo essere di aiuto per capire il problema

[oplontigames]

3 chip e non debugga? La sfiga ci vede benissimo ma qua il problema è sull' installazione
Se l' ecc universale l' hai scritto nella nand, rifai l' installazione pulita.

con j-runner ho estratto la nand creato l'ecc e poi scritta con nand-x, per quanto l'anomlia che ho scritto prima?

puo essere il cpu post fix a dare problemi?
