Aiuto ,Glicth con squirt 360, su mb trinity

Buona sera , mi scuso prima di tutto nel caso abbia ripetuto questa discussione, ma ho cercato senza trovare nulla che possa aiutarmi nel per il mio caso.
Premetto che non son molto esperto in esecuzione di mod.
Ho una console 360 slim, 250 gb, con mb trinity, ho deciso di acquistare il chip squirt360 più relativo programmatore ; per eseguire il tutto ho trovato una dettagliatissima guida sul vs forum, ho seguito la guida fino ad un certo punto, poi mi si è presentato un problema, che spero qualcuno possa aiutarmi a risolvere, vi spiego cosa mi è accaduto
Fase 1 : collegamento fili mb/ chip per programmare ( sck-sdi-cs ecc ecc)
Fase 2 : con AutoGG/ lettura Nand , 2 volte , comparazione delle 2 letture, nessun bad block
Fase 3 : creazione nandXell poi scrittura (o flash) di xell
A questo punto la guida mi indicava di collegare i restanti fili ( rst, post, vcc è il resto) e programmare il chip, per poi recuperare la cpu key , ed ecco che li si pone il problema, dopo aver programmato il chip con il file estensione .svf , vado per recuperare la cpu key , scollego il programmatore , collego il cavo hdmi, e accendo la console.... Ma non si accende nulla , la console fa il "bip" ma non accade nulla , niente ventola niente di niente , come mposso risolvere il problema . Che ho combinato ??
Due cose , mentre collegavo il filo post fix mi è venuto via lo stagno, ma ho recuperato e ho collegato comunque, Altra cosa, quando programmavo il chip il led di dbg rimasto acceso, ho provato vari file con alcuni rimanga acceso con un altro solo appena una debole luce ... Aiuto aiuto. Scusate se mi son dilungato

Dovresti fornirci delle foto dettagliate delle saldature come da regolamento, altrimenti è complicato aiutarti anzi magari ti facciamo fare qualche guaio.

Inviato dal mio HTC One utilizzando Tapatalk

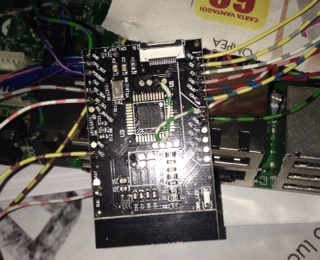

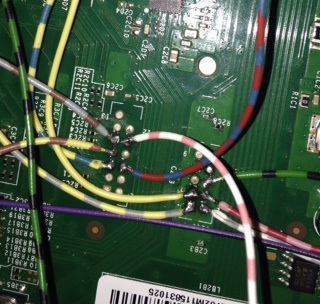

Allegato 14531Allegato 14532Allegato 14533

Guarda a mio parere devi fare delle saldature migliori ed assicurarti che non ci sia nulla in corto, comunque inizia a rimettere la nand originale, stacca il chip e tutti i fili, ripulisci lo stagno assicurandoti che non ci siano corti e vedi se la console è ancora funzionante.

Io con squirt e trinity uso il clk della console non quello del chip

Inviato dal mio HTC One utilizzando Tapatalk

Ho provato ieri , ho tolto tutti i fili, e ho controllato che non ci fosse rimasto dello stagno tra dei punti,..... Non si accende comunque.. ( hdd e lettore son scollegati) il clk è quel pin mini ? Ho provato inizialmente ma non son riuscito, mi è venuto via quel poco di stagno che c era !! Non dirmi che ho ucciso la console !!

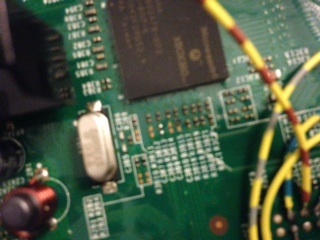

Allegato 14534

Non so se si vede bene !!!

Non si vede benissimo, si comunque è quel pad più piccolo degli altri.Quindi ora nand originale e la console non dà nessun segno di vita?

E aggiungo che se hai distrutto il clk la console fa solo bip e non si accende, devi fare una foto migliore

Inviato dal mio HTC One utilizzando Tapatalk

Nessun segno di vita ... Solo bip.. Ora provo a rifare la foto..

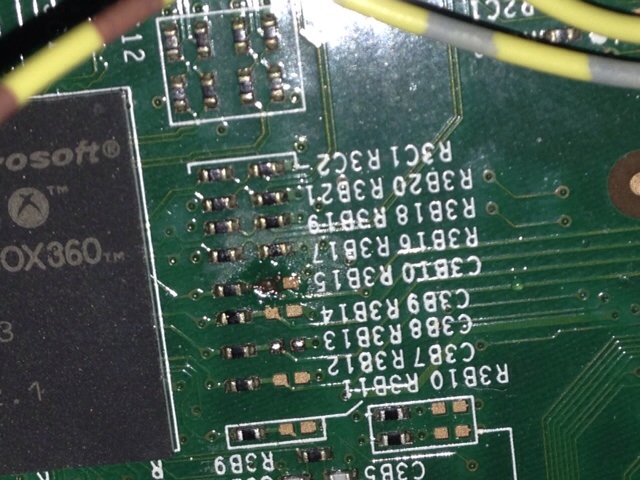

Allegato 14535
Ecco la. Foto !!

Eh ti credo che non si accende, lo hai sradicato...Ora dovresti ripristinarlo, ma non so se ci sia il modo, perchè fortunatamente non mi è mai successo

Ecco mi sa che abbiamo trovato il problema, adesso devi tentare di ripulirlo un Po, usando aceto ne preferibilmente o alcool.

Si che puoi ripristinare il punto non ti preoccupare, devi solo decidere se è una cosa che ti senti di fare da solo o se vuoi mandarla ad un modder.

Inviato dal mio HTC One utilizzando Tapatalk

Aceto alimentare ??

No acetone per unghie intende o alocol

Ditemi che c'è rimedio .. Secondo voi basta solo pulirlo ??

Nooooo acetone quello per le unghie che usano le donne, pio devi fare questa operazione
http://img.tapatalk.com/d/13/12/02/eqyvu4a7.jpg

Inviato dal mio HTC One utilizzando Tapatalk

Mi devo attaccare a quella resistenza ? ( o quello che è ) ??
Ma non si squaglia se lo stagno ??
Domani provo poi vi faccio sapere ... Vi trovo sempre qui vero ??
Non dovrò bere caffè prima di fare questa stagnatura !!
Cambio solo un centesimo di secondo discorso .. Sperando di riuscire nel recuperare il danno , anche se è una cosa che dovrò fare Verona fine. Anche x trinity devo giocare con la lunghezza del filo rst?? Grazie infinite

Si ma su trinity è più semplice, comunque si devi attaccare alla resistenza un filo è portarlo alla pista che vedi in foto, volendo cerca qui sul forum i su Google fix r3b15.

Inviato dal mio HTC One utilizzando Tapatalk

Dici che è più semplice .. Meglio dai . Però con dei punti così piccoli ... Sembra essere ancora più piccolo del clk
. Dalla foto la resistenza si chiama r4b24..
Ma quella che ho bruciato io non si chiama così!!! O devo cercare sulla mb quella pista ??

È uguale, quella foto riguarda una fat, la tua è una slim ma è la stessa cosa.

Inviato dal mio HTC One utilizzando Tapatalk

Ok, domani provo.. Prima di chiudere potete per favore aspettare che lo faccia !?!
Ho cercato da google come mi hai consigliato , ho trovato sempre una discussione qui , dopo aver ripristinato, invece di attaccati ancora li c'è un punto dietro la scheda !! Per il momento grazie .. A domani !

Ma è un puntino minuscolo.. Come ci arrivo con lo stagno?? Devo grattare un po' la piastra verde ?

Si devi grattare un Po la pista ma fallo piano non peggiorare la situazione.

Inviato dal mio HTC One utilizzando Tapatalk

Esatto, gratta leggermente il verde finche arrivi a rame per poter saldare, poi colleghi il filo dalla pista che hai scoperto al capo della resistenza vicino al pad saltato

Ok grazie di nuovo, siete stati davvero gentilissimi.. Domani vi faccio sapere !!

in bocca al lupo...
fai delle prove su una scheda elettronica in disuso....poi prendi una buona dose di coraggio e la fai ritornare in vita...

Crepi ... Il lupo .. Non la scheda M. Haha .
Speriamo bene !!

Nino, guarda bene, perche' dalla foto e' saltato solo il pad non la pista, ti puoi attaccare sul reoforo che e' piu' semplice.

Citazione:

---

Originariamente Scritto da gundam68

Nino, guarda bene, perche' dalla foto e' saltato solo il pad non la pista, ti puoi attaccare sul reoforo che e' piu' semplice.

---

.. Ma nn parte più nemmeno da originale . Quindi mi sa che anche la pista è andata...

Allegato 14563

E una parte è andata ... Passiamo all'altra !! Gli passo un po' di colla a caldo così non si muove più !!

Allegato 14564
E due... Et voilà ... Speriamo bene !! Continuità c'è .. Speriamo vada anche il resto di tutto il procedimento !! Ringrazio tutti x gli ottimi consigli .. Se nessun altro ha qualche dritta da darmi .. Direi che si può chiudere !!
P.s consiglio x lunghezza rst ??

Intanto prova se parte con nand originale, poi in caso procedi

Rullo di tamburi....... Partita !!! Yheaaa ma vieni!!

Quindi mi consigliate di usare il clk del cip!! ??
Nel caso.. Basta che collego il pin clk al punto alternativo sulla mb !?

Io ti consiglio di usare quello della mb , per farlo devi rimuovere la resistenza r12 dal chip.

Inviato dal mio HTC One utilizzando Tapatalk

Quindi se voglio collegare il clk del chip devo togliere la resistenza.
Se uso quello della mb lascio così !?

Se usi quello della Xbox, cerca il punto alternativo, altrimenti Usa quello del chip .
