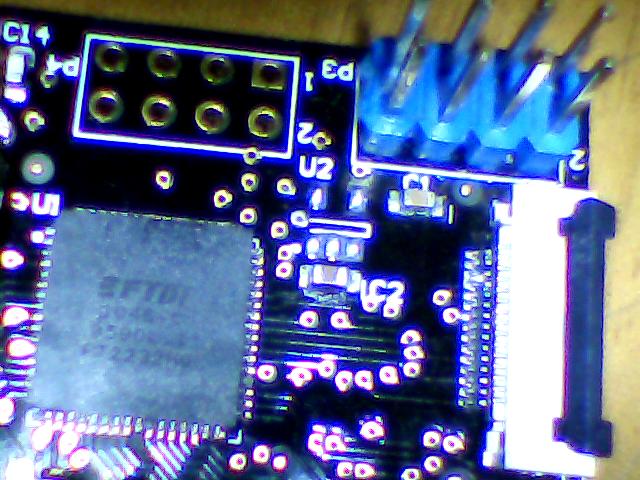

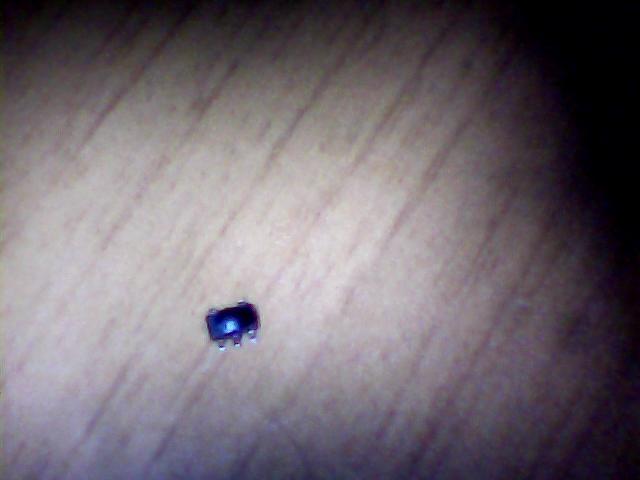

Stasera non me ne gira una buona, ho sto squirt programmer che si è bruciato il componente U2 (mi pare sia un regolatore di tensione?) con quale componente posso sostituirlo? Mi date una sigla così posso andarlo a comprare...grazie mille, ciao!
ecco le foto
Allegato 14092
Allegato 14094
sul mio la sigla di quel componente è lpfl
[URL=http://imageshack.com/i/ghyi0oj]http://imageshack.com/a/img593/5932/yi0o.jpg[/URL]Uploaded with [URL=http://imageshack.com]ImageShack.com[/URL]
LP2985-33DBVTG4
[url]http://www.mouser.com/ds/2/405/slvs522n-120708.pdf[/url]
regolatore 3.3v
Grazie per la dritta, scusa un'altra info...potrei metterne uno che si trova più facilmente nei negozi? Perchè questo lo dovrei ordinare via internet e aspettare....Citazione:
Originariamente Scritto da X-ray
ne ho uno bruciato...se vuoi vienitelo a pigliare
grazie mimmo, ci sentiamo su skypeCitazione:
Originariamente Scritto da amon76
rievoco questo post perchè mi si è rotto un programmatore e non riesco a reperirne altri e proprio adesso che sto nel pieno del lavoro voglio riesumare questo squirt sopra ma non ho trovato ancora il regolatore...dove posso reperirne uno veloce da qualche componente che ho in laboratorio? Tengo uno squirt fuori uso e sopra chè un regolatore ma non so se è uguale a quello che mi serve...aiutatemi che ne ho un urente bisogno!!!
EDIT:
Ho trovato anche un dgx in disuso e sopra che ne un'altro...heeeellllpppp!
Togli il componente bruciato e metti la 3.3v sul pin 5... Prendila dalla scheda madre
prendi un regolatore 3.3 da xbox
Ho risolto prendendo un regolatore AMS1117 a 3.3v da un vecchio box per HD 3,5" ....funziona alla grande! Grazie per i suggerimenti da @Armand e @X-ray...posto foto del lavoro!
Allegato 15164
metti 2 condensatori da 10uf. uno tra vin e gnd e uno tra vreg e gnd altrimenti tra poco ti si sfascia sto regolatore :D
EDIT. vedo già dei condensatori su pcb. sono quelli del vecchio reg. sorry!
Quindi sto apposto?Citazione:
Originariamente Scritto da Armand
