dual nand squirt 1.2 e qsb

[miticodoc]

ciao a tutti

ho una trinity a cui sto facendo una dual nand cosa ho fatto:

collegato squirt e relativi punti di lettura della nand effettuato due dump uguali flashato ecc recuperato cpu key

riflasho nand originale tutto ok

installo qsb collego al chip cerco di leggere la nand originale nulla

stacco fili collegamento qsb leggo nand originale ok

ricollego qsb e non vede la nand

qualche idea

dimenticavo utilizzo lo squirt con il file smc install

grazie a tutti

[Tommino81]

foto istallazione !

[miticodoc]

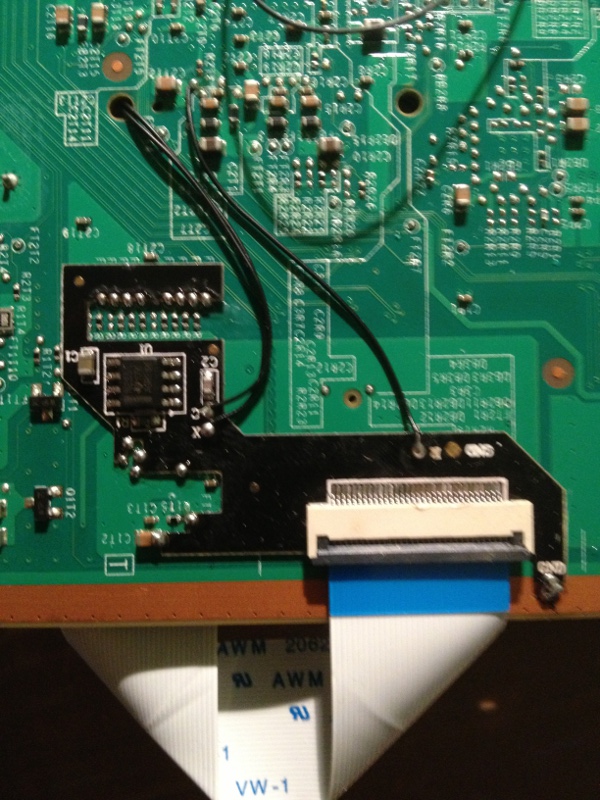

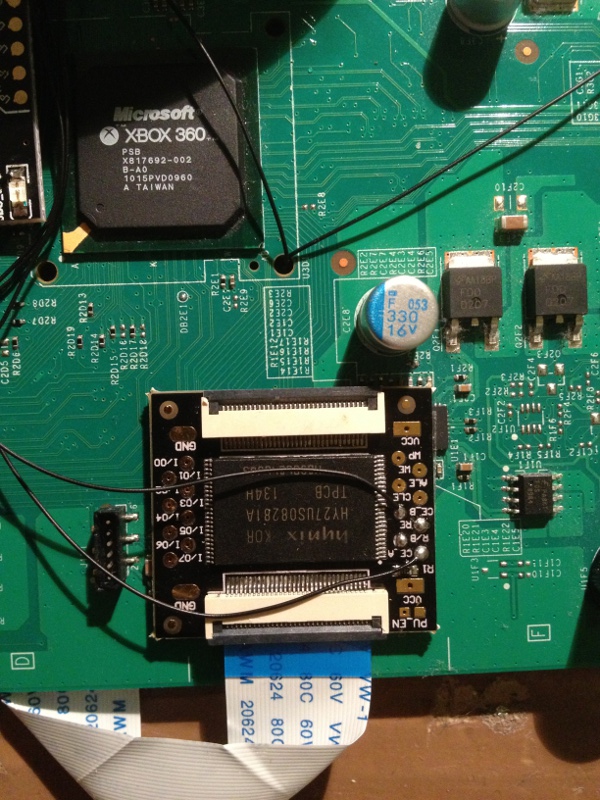

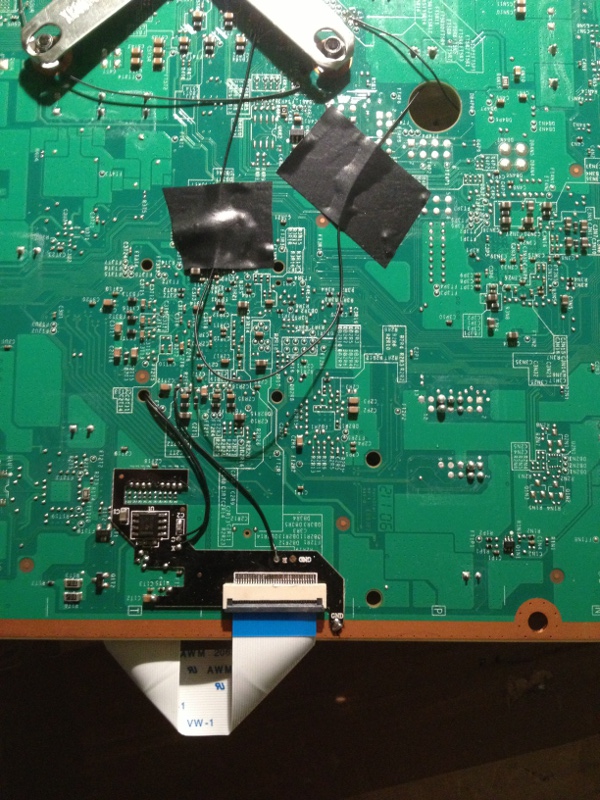

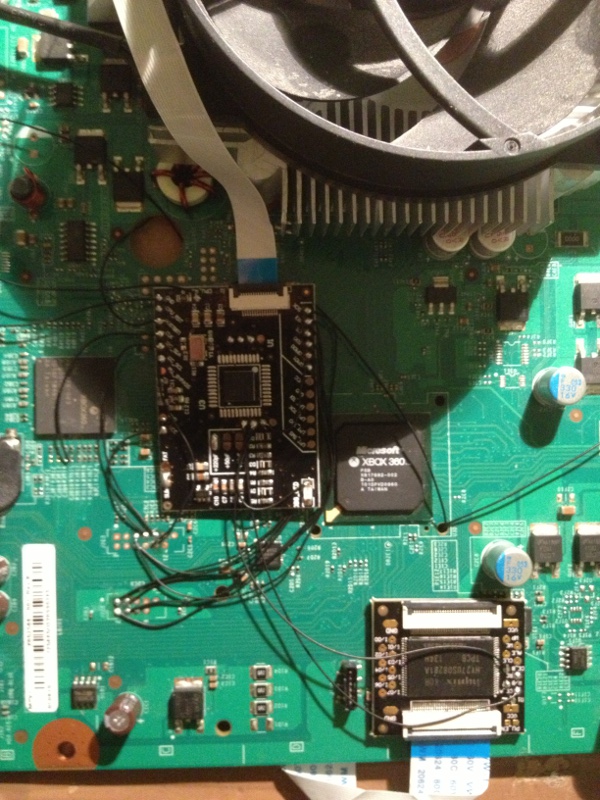

ecco qui le foto che mi dite

grazie

[Tommino81]

guarda non è per cattiveria "da tre foto si capisce " ma dalla prima proprio sullo squirt non si vede na mazza"
cerca di fare na foto migliore sopratutto sui punti ce-a ce-b !
se non ti vede la nand secondaria "controlla vcc"
hai ponticellato il pad sotto ce-b con gpio1?
mio consiglio è anche di mettere un led di debug sul rol !

[miticodoc]

ciao,

lo squirt funziona perfettamente il led di debug lo avrei montato dopo al momento stavo utilizzando quello dello squirt,

sullo squirt ho collegato il pungo ce-a nel più in alto della colonnina a fianco del chip
il ce-b subito sotto e il punto gpi01 sotto il ce b

la cosa strana è che se stacco i punti ce a e ce b legge la nand originale e la scrivi con quei due attaccati non la vede

comunque stasera faccio un altra foto

grazei

[miticodoc]

trovato un mio errore invertito sdi e sdo su nand mi sa che si è bloccata

c'è un modo collegando direttamente la slave board alla nand secondaria di programmarla ??

grazie

[Razorbacktrack]

Se la nand è bloccata ti serve demon

[miticodoc]

razor mi basta riuscire a programmare la secondaria se riesco quella sono a posto

ma non so come fare

[Razorbacktrack]

Ed io ti sto dicendo che se la nand secondaria è bloccata allora ti serve il demon per sbloccarla

[miticodoc]

la nand secondaria è pulita
non sono mai riuscito a scriverla la primaria mi sa che sia bloccata

non c'è un modo collegando la slave con i fili alla secondaria per programmarla ???

[Tommino81]

ma se la spi della primaria è bloccata "che poi è quella che ti permette di riprogrammare anche la secondaria" come vorresti riscriverla?
ripassa le saldature e prova , altrimenti o demon o altro........!
