Rgx con squirt su Falcon

La mia falcon ha la dashboard 16202 ed ho deciso di fare l'rgh data la notizia recente del dgx non più necessario. Ho seguito la guida su questo forum, ho letto la nand e poi ho flashato con autogg l'ecc per il recupero della CPUkey. Il problema è ke il chip sembra non glicciare o quantomeno il led verde emette una luce di poca intensità e di breve durata. Ho fatto diverse console slim ed ho avuto pochi problemi, ma questa...
Ho pensato a due cose:
1. Ho dei dubbi sui collegamenti della massa che compare due volte negli schemi, una sulla MB e l'altra sulla porta video. Come va collegata?
2. Nella creazione dell'ecc, autogg mi fa solo selezionare la voce glitch e poi rgh2, non c'è traccia di rgx...

Grazie a tutti in anticipo!

Inviato dal mio GT-I9000 con Tapatalk 2

devi staccare il ponte sullo squirt 360 sulle fat....poi se hai un led fioco sono le connessioni...ricontrolla le connessioni

Io non ho alcun ponte

Inviato dal mio GT-I9000 con Tapatalk 2

Allegato 9477

segui questo schema :)

per vederlo più grande vai sul sito ufficiale :)

Io ho seguito proprio questo schema ma nulla! GRZ per le risposte ma non me ne ESCO...

Inviato dal mio GT-I9000 con Tapatalk 2

comunque hai fotto diverse slim....gli squirt sulle slim viaggiano ma sulle fat mai provato sinceramente....!!!hai qualche storm o altro glitchip a portata di mano oltre lo squirt?....te lo sconsiglio sulle fat....

Solo squirt e un dgx! Rispondi a uno dei miei due dubbi che ho elencato? Tnk

Inviato dal mio GT-I9000 con Tapatalk 2

visto che è la tua la console e poi è falcon che è una delle schede madri migliori riguardo RGH, per i tempi che sono immediati, ti consiglio che visiti lo sponsor del sito ti compri uno storm360 e vedrai che risolverai tutti i tuoi dubbi :)....lo squirt conservalo per le slim :)

Grazie per i consigli ma non ho intensione di comprare un altro chip. Puoi aiutarmi sui miei dubbi riguardanti i collegamenti della gnd e l'ecc per la CPU key?

Inviato dal mio GT-I9000 con Tapatalk 2

Dash superiore a 14xxx RGH2... anche con RGX

segui lo schema ufficiale dello squirt360 e vedrai che te ne esci a capo!!te lo detto il fatto della luce fioca....

foto installazione così anche gli altri hanno modo di vedere quel che hai fatto!!!!!

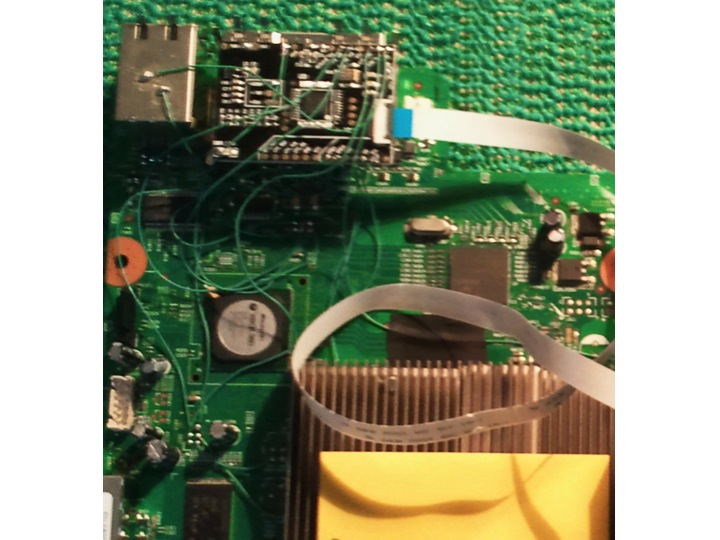

Vi posto di seguito la foto dell'installazione. Dunque dici che la luce fioca è dovuta a una poca compatibilità dello squirt con la xbox fat?
Non può essere che ho collegato male le due masse (vedi foto)? Oppure ho sbagliato con l'ecc siccome non vedo alcuna voce in autogg con scritto rgx...Allegato 9479

Vi posto di seguito la foto dell'installazione. Dunque dici che la luce fioca è dovuta a una poca compatibilità dello squirt con la xbox fat?
Non può essere che ho collegato male le due masse (vedi foto)?
Allegato 9479
Oppure ho sbagliato con l'ecc siccome non vedo alcuna voce in autogg con scritto rgx...

Scusate il doppio post!

allora....primo non vedo il clock della scheda madre collegato sarebbe il CLK....hai collegato quello onboard dello squirt e lo devi disabilitare...!!!poi dovresti fare i fili più corti e una foto più dettagliata...
lo squirt funziona anche sulle fat, ma io t'ho consigliato lo storm perchè è più flessibile l'installazione e più sbrigativa tutto qua :)

Bhe io nello schema vedo che CLK è opzionale. Mi spieghi come collegare le 2 gnd per favore, quella sulla piastra e quella sulla porta video

Inviato dal mio GT-I9000 con Tapatalk 2

ecco vedi....vedi che sulle fat il miglior clock è quello della scheda madre, no quello onboard....
la GND è comune a tutti, controlla con il tester i punti di connessione e vedi se sono comuni tra di loro :)

Allora per le gnd vado in confusione su quella della piastra. Devo collegarla anche quella alla porta video, quindi su questa è corretto avere due fili come nella mia figura?

Inviato dal mio GT-I9000 con Tapatalk 2

Help please... Tnk

Vabbe io ci rinuncio! Lo vedo troppo instabile questo rgh... Peccato!!!
