Lettura e scrittura nand corona v3 250 gb

**nexus** · 26-12-12

cmq se dà l'errore del led rosso all'avvio io credo che al 99% è la nand sbagliata!!!per esperienza quando la nand è sbagliata (quando si lavora sulla nand in R/W) dà l'errore 0022, se dà questo errore sicuro sono i dati danneggiati

...per essere sicuri che sia un corto basta verificare le tensioni in standby...se sono regolari anche avendo il led rosso, sono i dati corrotti della nand perchè non fà un check giusto ma sballato, mentre se l'estrazione è esatta le cose cambiano, e bisogna lavorare a livello hardware sulla scheda madre....

**lapht** · 26-12-12

In ogni caso fate attenzione alla scheda madre, è diversa dalle solite v3.. le v3 solitamente non hanno la resistenza a destra a differenza di questa: tale resistenza permette la lettura e la scrittura della nand. Mancano però le resistenze a sinistra che servono per collegare il DGX, io dico: ponticella le resistenze, collega il dgx, flasha l'ecc e vedi se il problema è la nand o è l'hardware, poi agisci di conseguenza..

Ragazzi però prima di sparare certe cose controllate le foto..

**thefamous** · 26-12-12

come collega dgx e flasha ecc?? scusa flasch ecc con squirt reader e poi collego dgx ... cmq non la riapro per nessuna ragione ho perso temp, l'ho già messa in vendita come rotta. grazie a tutti, questione di sfiga. una console maledetta e io pirlone. grazie a tutti comunque.

**Tommino81** · 26-12-12

Dove e' in vendita sta consolle?

Sent from my iPhone using Tapatalk

**banana321** · 05-01-13

Salve ho smontato la mia console e ho notato dalle foto che ha la mobo uguale alla tua... Comprata da mediaworld la versione che da in bundle skyrim e forzamotorsport...
Avevo delle domande da fare visto che tra qualche giorno mi dovrebbero arrivare i pezzi per la modifica...
Come riconoscere se la console ha una nand da 64gb samsung?
I resistori da ponticellare sono solo i c6 e c7(il c10 è apposto?)...una volta letta la nand si devono togliere i ponti (in seguito devo estrarre la cpu key con il dgx), estratta la key per riscrivere la nad devo di nuovo ponticellare? Non vorrei fare qualche errore che poi mi faccia buttare la console...

**Tommino81** · 05-01-13

allora .magari prima di operare sulla consolle verifica che modello sia dal thread che c'è in sezione cioè
[URL]http://www.consoleopen.com/forum/sezione-xbox-360-jtag-e-reset-glitch-hack/9293-versioni-corona-come-identificarle-e-nominarle-senza-confusioni.html[/URL]
poi una volta verificato , quale modelllo hai capiamo come agire
per il discorso di ponticellare ,vicino i punti per la lettura della nand , "quesi punti vanno lasciati ponticellati"
comunque , metti una foto e nr lotto cosi' vediamo e ti diciamo come agire

**banana321** · 05-01-13

Ciao innanzitutto grazie per l'interessamento... Scrivo quante piu informazioni possibili sulla console in modo che qualche altro che si ritrova con i miei stessi componenti è sicuro di non sbagliare...

LOT NO./DATE: 1245X TEAM: VVEN

Monta il lettore Liteon DG-16D5S 1532 Manifactured: September,2012

Dietro la console la data è 2012-09-25

Non ho fatto foto sotto al dissipatore perchè non avevo pasta termica da sostituire cmq intravedendo con la luce ho notato che il POST_OUT nasce e muore sotto la CPU quandi non ha le piste...

L'etichetta sulla motherboard è identica a quella di thefamous

Scusate la qualità delle foto ma avevo solo un cellulare e la luce era scarsa...

**zeruel85** · 05-01-13

Ok, hai una Corona V3. Ma non ho capito qual è la domanda... -.-"

**banana321** · 05-01-13

In questo thread l'utente thefamous ha avuto delle difficoltà, volevo capire come evitarle... poi si è parlato di una nand samsung da 64mb... volevo sapere come andava letta la nand della mia console...
nel mio caso il ponticello sul R2C10 gia sta fatto? devo ponticellare solo il C26 e il C27? Poi una volta estratta la CPUkey se voglio riportare la console allo stato iniziale riflasho la nand originale e tolgo i ponticelli?

**zeruel85** · 05-01-13

La nand la leggi come la maggior parte delle console, ad esclusione delle V2 e V4. Ponticella e lascia ponticellato dove non ci sono già.

Inviato dal mio GT-I8150 con Tapatalk 2

**banana321** · 05-01-13

Originariamente Scritto da thefamous

la nand della corona v3 250 gb va letta a 16 o 64 mb?

Quindi alla fine come si deve leggere la nand? Come si fa a vedere poi se la nand è samsung?

Edit.
Scusate leggendo altri post ho capito che tommi intende per corona v3 la console 4gb senza postout quindi ha scambiato la v3 con la v4 (secondo TX)... Io andvo secondo la classificazione del team xecuter e quindi mi sono sbagliato...
Quindi per concludere la scheda madre presente nelle console 250gb che non presentano il postout devono essere lette a 16mb...

**banana321** · 05-01-13

Originariamente Scritto da lapht

In ogni caso fate attenzione alla scheda madre, è diversa dalle solite v3.. le v3 solitamente non hanno la resistenza a destra a differenza di questa: tale resistenza permette la lettura e la scrittura della nand. Mancano però le resistenze a sinistra che servono per collegare il DGX, io dico: ponticella le resistenze, collega il dgx, flasha l'ecc e vedi se il problema è la nand o è l'hardware, poi agisci di conseguenza..

Ragazzi però prima di sparare certe cose controllate le foto..

Ultima cosa... Come detto da lapht la scheda madre in questione è diversa dalle corona v3 classiche ponticellando i due punti restanti e lasciando il c10 cosi com'è avrei un dump esatto della nand? O su questo tipo di corona bisogna fare altro?

**Tommino81** · 05-01-13

devi ponticellare le 2 piazzoline vicino i punti spi per leggere la nand "poi vanno lasciati ponticellati" anche dopo la lettura e la scrittura
quindi ponticella r2c7-r2c6
cosi, leggi e scrivi e sei apposto
piuttosto quella è una v3 e la nand è da 16mb "non ha nand samsung bga"
guarda anche "sicuramente non avra' le piste " del post_out
e quindi o saldi il filo come nelle guide sotto la cpu
oppure metti la pcb del TX

**banana321** · 06-01-13

Grazie mille per la disponibilità...

**brundu** · 06-01-13

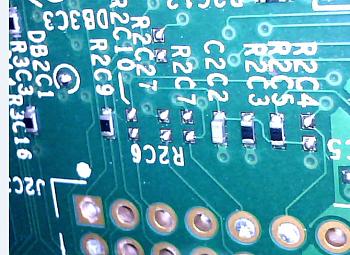

Lettura e scrittura nand corona v3 250 gb-r2c10.jpg

ragazzi ecco una foto di una corona senza post out e senza le resistenze r2c7-r2c6 pero' a differenza di altre qui manca anche la resistenza r2c10 devo ponticellare anche la r2c10 per ottenere un dump corretto? e dopo devo sempre lasciarla ponticellata?
grazie

**banana321** · 11-01-13

Si da guida devono essere ponticellate tutte e 3...
Avrei un problema ho montato il dgx su una corona v3 (250gb) ma quando tento di estrarre la chiave tramite lan, il router non assegna l'ip alla console... Non so se xell si avvia... Ma sul dgx lampeggia la lucina verde a intervalli regolari all'infinito... Qualcuno sa dove potrei aver sbagliato?

**Tommino81** · 11-01-13

Per avere la cpu key il dgx deve smettere di debug re , e quindi lo si avvia lo xell, solo all' ora il router assegnera' l' ip alla consolle

Sent from my iPhone using Tapatalk

**banana321** · 11-01-13

Quindi cosa potrei aver sbagliato? Le saldature?

**Tommino81** · 11-01-13

Se debug non hai sbAgliato, devi solo aspettare che smetta di debuggare e recuperi la cpu key , se il chip lavora aspetta che smetta di lampeggiare , solo allora xell bota

Sent from my iPhone using Tapatalk

**banana321** · 11-01-13

Ieri sono stato circa 10 min ad aspettare... Ma niente... Dopo magari faccio qualche foto e la posto per vedere se c'e qualche errore...
Comunque mi sembra strano che non parta xell se come dici tu quando lampeggia la lucina verde è collegato tutto bene...
