[TRINITY] Glitch reset testato , CoolRunner-II XC9500 by ngzhang

[The Pusher]

La guida di riferimento: http://www.consoleopen.com/forum/tut...lim-e-fat.html

Cominciamo subito con lo specificare che abbiamo personalmente testato la seguente installazione , ed il conseguente avvio del reset glitch hack su xbox 360 slim con successo , stiamo lavorando per accorciare i tempi di boot che attualmente variano dai 30 secondi ai due minuti circa (mediamente)

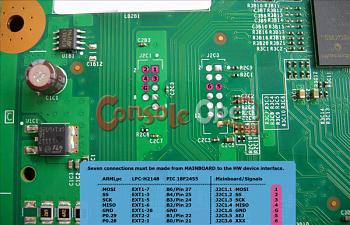

Cominciamo con il dumpare la nostra nand col programmatore spi , saldiamo alla piastra della nostra console seguendo il seguente schema

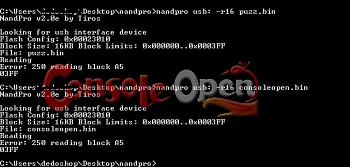

Con nandpro facciamo almeno due letture della nostra nand dando il comando

nandpro usb : -r16 nomedump.bin

e dopo confrontiamole tramite il comando

fc /b nomedump1.bin nomedump2.bin

per accertarsi che siano identiche , non preoccupiamoci se il il dump restituisce in entrambe le letture uno stesso errore (bad block) , puo' capitare a patto che il settore della nand letto male (block) sia lo stesso appunto per entrambe le letture

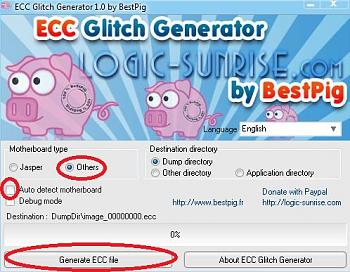

A questo punto tramite il programma ECC Glitch Generator andiamo a creare la nostra immagine da "iniettare" con il programmatore SPI

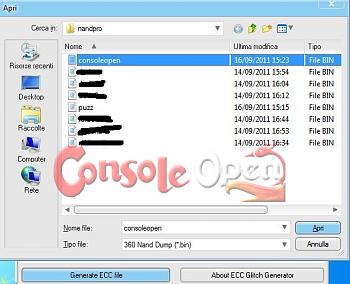

Apriamo il programma , deselezionamo DEBUG MODE e selezioniamo " Others" , deselezioniamo anche "Auto detect motherboard" e andiamo poi a premere il tasto " Generate ECC File" e selezioniamo uno dei nostri dump precedenti (sono a questo punto al 99% ok , della stessa console , confrontati e quindi ne possiamo scegliere uno)

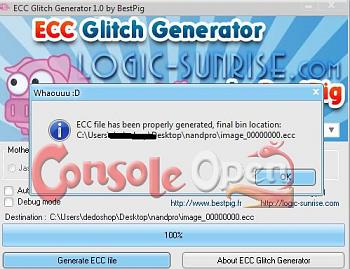

Ecc Glitch generator lavorera' per noi creando la nostra immagine da scrivere nella nand e ci restituira' il seguente messaggio

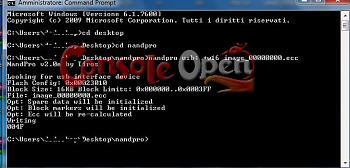

A questo punto andiamo ,tramite nandpro a scriverla :

Ok ,possiamo a questo punto staccare il nostro programmatore e dedicarci alla programmazione del COOLRUNNER II

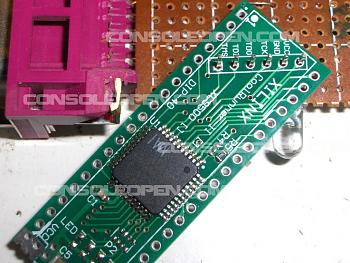

Attacchiamolo per prima cosa al nostro programmatore

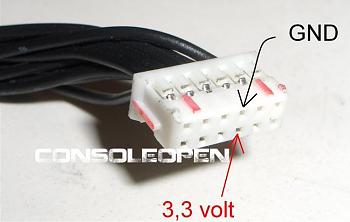

Avendo un programmatore parallelo con attacco mini usb non è necessario dargli l'alimentazione saldando il GND e il 3.3 prelevati dal CK3 o da altre parti, in caso contrario fate riferimento a queste immagini





Apriamo il programma IMPACT ( dal Lab Tool di Xilinx )

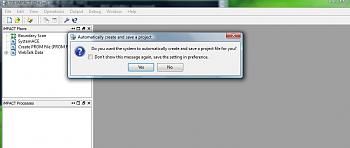

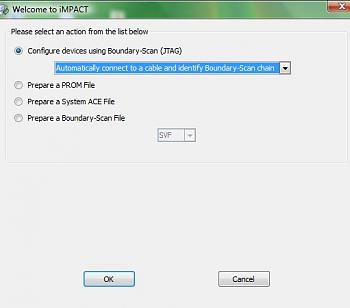

E confermiamo come in foto le impostazioni iniziali proposte

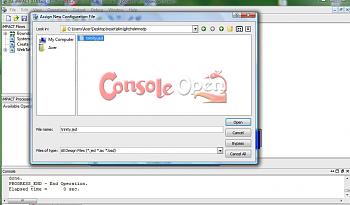

Il nostro programmatore viene riconosciuto e ci verra' chiesto di aprire il file per la programmazione del CPLD su xbox 360 slim

Lo selezioniamo

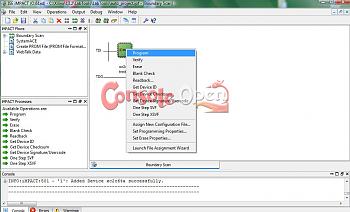

adesso clicchiamo con il tasto destro del mouse sull'area bianca e selezioniamo PROGRAM come in figura

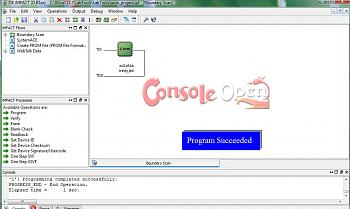

La scritta "Program Succeeded" confermera' la bonta' della programmazione

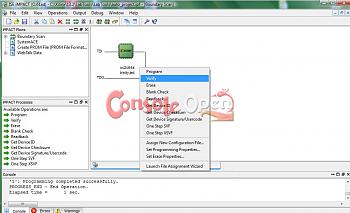

Controlliamo ulteriormente cliccando col tasto destro sull'area bianca come abbiamo fatto prime e selezionando , questa volta , VERIFY

La scritta" Verify succeded " restituira' il buon esito della verifica

Adesso il COOLRUNNER II è pronto e non ci resta che prepararlo e montarlo sulla nostra xbox 360 slim per far partire il reset glitch hack

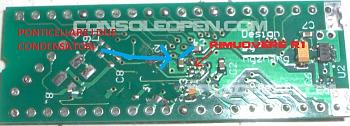

Cominciamo rimuovendo la resistenza R1 e ponticellando i due condensatori

Saldiamo seguendo lo schema i punti corrispondono perfettamente sia sul COOLRUNNER II che sulla motherboard

IL ponte tra R1 e R2 sul CPLD nel nostro caso NON VA FATTO

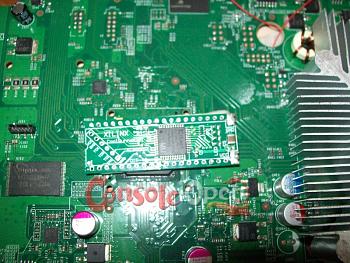

Noi abbiamo installato il chip sotto il lettore con del biadesivo , la posizione e' comoda e non ne influenza il funzionamento

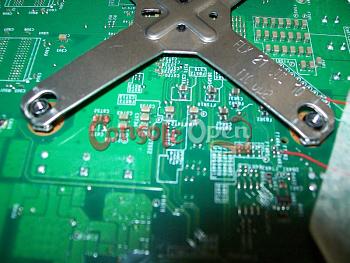

Un particolare delle due saldature sotto la motherboard

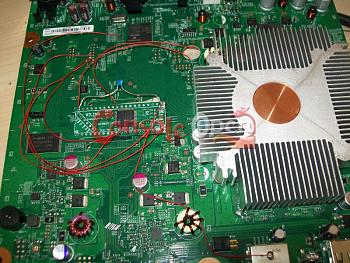

e del lavoro finito

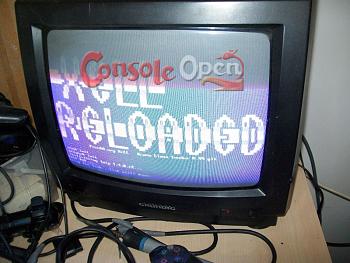

Non ci resta che testare il tutto alimentando la console e collegandola alla TV , se XELL RELOADED parte ... rimontiamo il tutto , il primo passo verso il JTAG delle xbox 360 slim e' stato fatto.

PROVA REALIZZATA DA THE PUSHER PER WWW.CONSOLEOPEN.COM , LA PARZIALE O TOTALE RIPRODUZIONE DELLA STESSA E' VIETATA

LA COLLABORAZIONE FRA LO STAFF DI CONSOLEOPEN E' STATA COME SEMPRE DETERMINANTE PER AGGIUSTAMENTI , MODIFICHE E SUPPORTO VARIO , RICORDO CHE SENZA LA TOTALE SINCRONIA DI UNO STAFF IL 50% DI QUELLO CHE FACCIAMO NON SAREBBE POSSIBILE

[Electron^-]

Ottimo lavoro come sempre...

PS: "hei, quella 360 mi sembra familiare.... non sarebbe dovuta essere la mia?!?!?!?!?" xD

[mimmos82]

Ottima guida complimenti!

[Raiden]

Io per ora sono fermo a 5/6 minuti con la stessa installazione, indago per scoprire cosa si può variare...

[akyra]

Ciao Raiden, ma con l'uscita della versione 1.1 del glitch hack non è consigliato l'uso di un condensatore da 270pf per il boot veloce su slim? Nella guida tu non usi nessun condensatore o mi sbaglio?

Edit: Ho visto ora che nello schema c'è anche il condensatore da 220pf (si mimetizza davvero bene su quella foto ). Comunque hai provato a sostituirlo con uno da 270pf? I tempi non migliorano?

[Raiden]

Sulla slim famosa non ho ancora provato, effettivamente è da aggiornare la guida ...

[adriano221169]

ragazzi ho un problema con la programmazione del CoolRunner-II XC9500 by ngzhang ho scaricato l'ultima versione di impact quando apro il prog mi riconosce un device quando provo a fare la procedura mi chiede: "DO YOU HAVE BSDL OR BIT FOR THIS DEVICE" non so quale file BSDL assegnargli e manualmente non so che valori mettere!!
grazie per il vs aiuto

[adriano221169]

ragazzi ho un problema con la programmazione del CoolRunner-II XC9500 by ngzhang ho scaricato l'ultima versione di impact quando apro il prog mi riconosce un device quando provo a fare la procedura mi chiede: "DO YOU HAVE BSDL OR BIT FOR THIS DEVICE" non so quale file BSDL assegnargli e manualmente non so che valori mettere!!
grazie per il vs aiuto

nessuno sa rispondermi

[Titty]

HAi provato ad usar eil tool di lavasoft? é più semplice di IMpact...

[adriano221169]

HAi provato ad usar eil tool di lavasoft? é più semplice di IMpact...

non lo trovo sto prog ho fatto una ricerca su google ma non viene fuori nulla in merito alla programmazione dello xilinx

[Raiden]

che le scriviamo a fare le guide...

[adriano221169]

che le scriviamo a fare le guide...

la seguo la guida ma mi viene una richiesta diversa un file con estensione BSD come da figura
<script src='http://img705.imageshack.us/shareable/?i=ghda.png&p=tl' type='text/javascript'></script><noscript></noscript>

[Raiden]

Mi quoto nuovamente visto che non stai segundo la guida ma un test....

[adriano221169]

mi dici dove sbaglio non riesco a capirlo...

[adriano221169]

Mi quoto nuovamente visto che non stai segundo la guida ma un test....

forse ti rifeerisci alla tua guida ho provato anche quella con 360prog nel caso specifico non mi riconosce coolrunner mentre con impact me lo riconosce anche se mi dice unkoown bypass!!
puo essere un problema di programmatore?

[Raiden]

tra impact e il programma ridotto non cambia nulla, se non vanno entrambi hai problemi hardware

[adriano221169]

potete per favore verificare dalle foto se notate problemi di montaggio o altro
<script src='http://img641.imageshack.us/shareable/?i=img20111017131054.jpg&p=tl' type='text/javascript'></script><noscript></noscript>
<script src='http://img13.imageshack.us/shareable/?i=img20111017131641.jpg&p=tl' type='text/javascript'></script><noscript></noscript>
<script src='http://img12.imageshack.us/shareable/?i=img20111017131905.jpg&p=tl' type='text/javascript'></script><noscript></noscript>
<script src='http://img4.imageshack.us/shareable/?i=img20111017131849.jpg&p=tl' type='text/javascript'></script><noscript></noscript>
<script src='http://img72.imageshack.us/shareable/?i=img20111017131602.jpg&p=tl' type='text/javascript'></script><noscript></noscript>
<script src='http://img196.imageshack.us/shareable/?i=img20111017131830.jpg&p=tl' type='text/javascript'></script><noscript></noscript>

[adriano221169]

Risolto!! Non avevo collegato GND alla Lpt 18

[xboxbs]

leggero OT: ho usato già alcuni coolrunner e ora che devo rifare acquisti stavo pensando al Matrix Glitcher 360 (e magari provo anche il matrix NAND Programmer).
Che ne pensate? Esperienze?

[avantime]

Salve a tutti, stò da 2 giorni a cercar di far avviare xell tramite glitch su una slim ho provato dapprima il cool runner II XC9500 provando i vari condensatori da 220 e 270 poi ho provato il matrix lo stesso provando i 2 condensatori poi ho creato il file ecc prima con pyton poi con ecc glitch generator, poi ho programmato sia l'XC9500 che il Matrix prima con iMPACT poi con 360gcProg devo dire con successo. Sinceramente non sò più che fare le ho provate tutte, quando accendo la console mi lampeggia il led centrale ma xell non si avvia, ho anche aspettato 1 ora, ma evidentemente non ne vuole sapere di avviarsi. Qualcuno può aiutarmi indicandomi altre soluzioni? Ha dimenticavo! ho anche accorciato i fili sulla MB ed I cavi di alimentazione li ho messi spessi... Non sò cos'altro devo fare!
