Problema con avvio rgh su console jasper

[electro_lab]

ma le foto sono tutte sfocate, cerca di fare delle foto meglio e poi facci delle foto del retro della mobo

[maxi.lopez]

Allora ho attivato il condensatore ma nnt l'xbox se attacco hard-disk e lettore non glitcha... nn penso siano le saldature fatte male.. xk se nn gli attacco nulla la console parte in 15 secondi qualke suggerimento..????

[maxi.lopez]

No anzi è il contrario, visto che attivi il condensatore da 100nF in parallelo sul PLL_BYPASS, cosa totalmente inutile su RGH 2 visto che non si usa il PLL_BYPASS.

Inviato dal mio GT-I8150 usando Tapatalk

Allora ho attivato il condensatore ma nnt l'xbox se attacco hard-disk e lettore non glitcha... nn penso siano le saldature fatte male.. xk se nn gli attacco nulla la console parte in 15 secondi qualke suggerimento..????

[gianni87]

ma prima che facessi il glich andava bene?

[zeruel85]

Fai vedere una foto del filo di reset?

Inviato dal mio GT-I8150 usando Tapatalk

[maxi.lopez]

il lettore mi ha sempre dato rogne ma l'hard -disk no...cmq il filo cpu-rst ho usato queelo blu e nn quello schermato e lo saldato sull retro della mobo....puo essere questo..???

[gianni87]

ma il lettore però ti funzionava senza il chip?

[maxi.lopez]

mi dava rogne...ogni tanto quando accendovo la console il led verde lampeggiava...ma il lettore si puo capire ma l'hard didsk no....

[gianni87]

allora sentimi e il southbridge ne ho una buttata nel cassetto qui credimi stessi sintomi il lettore nn lo leggeva led lampeggiante centrale e quello il problema

[maxi.lopez]

allora sentimi e il southbridge ne ho una buttata nel cassetto qui credimi stessi sintomi il lettore nn lo leggeva led lampeggiante centrale e quello il problema

e quindi devo buttare la console..????

[maxi.lopez]

Si ma non mi succedeva sempre succedeva ogni tanto e nn sempre.... il mio lettore nn era impazzito....ogni tanto dava questo problema e poi la console parte senza lettore e senza hard-disk

[maxi.lopez]

sottolineo che il soutbridge ti frigge il lettore ma l'hard-disk.....???

[kazoom]

Allora ho attivato il condensatore ma nnt l'xbox se attacco hard-disk e lettore non glitcha... nn penso siano le saldature fatte male.. xk se nn gli attacco nulla la console parte in 15 secondi qualke suggerimento..????

Ho lo stesso problema con una jasper 16mb. Ho rifatto tutte le saldature ed ora con HD e DVD non freeza più.
Ho cambiato 3 chip tra Stinger, Squirt BGA e Storm e il più stabile è lo Squirt BGA con timing vecchi.
Tutte le lunghezze e posizioni del filo CPU_RST ma non cambia nulla la x parte random tra i 3 min e 5 secondi ma è una pena .
Ho notato che:
1)con la scheda nel Case Metallico è più stabile
2)quando non parte va resettato l'SMC togliendo la corrente alla scheda*

* io uso sempre il pad col filo nei test e quando la x boota si accende il tastone centrale del controller, ma a volte rimane illuminato anche riavviandola (e non boota mai) quindi devo resettarla.

[maxi.lopez]

Ho lo stesso problema con una jasper 16mb. Ho rifatto tutte le saldature ed ora con HD e DVD non freeza più.
Ho cambiato 3 chip tra Stinger, Squirt BGA e Storm e il più stabile è lo Squirt BGA con timing vecchi.
Tutte le lunghezze e posizioni del filo CPU_RST ma non cambia nulla la x parte random tra i 3 min e 5 secondi ma è una pena .
Ho notato che:
1)con la scheda nel Case Metallico è più stabile
2)quando non parte va resettato l'SMC togliendo la corrente alla scheda*

* io uso sempre il pad col filo nei test e quando la x boota si accende il tastone centrale del controller, ma a volte rimane illuminato anche riavviandola (e non boota mai) quindi devo resettarla.

Quindi in conclusione nn hai trovato una soluzione sabile x qst problema...ma può essere che solo noi 2 sfigati abbiamo sto problema....e nn penso sia southbridge

[kazoom]

Tempi di boot da 5 sec a 2 minuti.
sortituito filo POST con AWG26
collegato tutte le masse al chip
filo CPU_RST lunghezza circa 30 cm AWG30

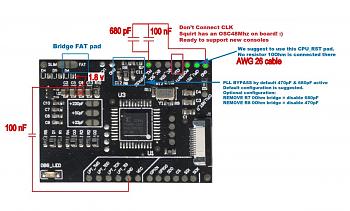

Condensatori come da allegato






la jasper 16 mb aveva il CB_A 6751 patchato poi con il 6750

==================================
Swizzy's xeBuild GUI version 2.082
Log Started: Monday 06/08/2012 10.37.05
==================================

*** Some console information ***
CB Version: 6751


Copying nand to ecc directory, this may take a while... Done!

Parameters sent to python:

build.py nanddump.bin cb\cb_6750.bin cd\CDjasper xell-gggggg.bin

Building nand using build.py (this may take a while):

* found flash image, unpacking...
ECC'ed - will unecc.
Found 2BL CB_A (build 6751) at 00008000
Found 4BL CD (build 8453) at 00011380
Found 5BL CE (build 1888) at 00016b00
Found external 2Bl CB build (6750) (decrypted)
CRC32: f7afa8cc, matches, CB build (6750)
* found decrypted CD
* found XeLL binary, must be linked to 1c000000
* we found the following parts:
SMC: 2.3
CB_A: 6750
CB_B: missing
CD (image): 8453
CD (decrypted): 8453
* checking for proper 1BL key... ok
* checking if all files decrypted properly... ok
* checking required versions... ok
* patching SMC...
* patching Jasper version 2.3 SMC at offset 0x12ba... done!
* this image will be valid *only* for: Jasper
* zero-pairing...
* constructing new image...
* base size: 70000
* No separate recovery Xell available!
* Flash Layout:
0x00000000..0x000001ff (0x00000200 bytes) Header
0x00000200..0x00000fff (0x00000e00 bytes) Padding
0x00001000..0x00003fff (0x00003000 bytes) SMC
0x00004000..0x00007fff (0x00004000 bytes) Keyvault
0x00008000..0x00011a3f (0x00009a40 bytes) CB_A 6750
0x00011a40..0x00017a3f (0x00006000 bytes) CD 8453
0x00017a40..0x000bffff (0x000a85c0 bytes) Padding
0x000c0000..0x000fffff (0x00040000 bytes) Xell (backup)
0x00100000..0x0013ffff (0x00040000 bytes) Xell (main)
* Encoding ECC...
------------- Written into output/image_00000000.ecc


Moving output to your destination directory... Done!
Cleaning data and temporary directories... Done!


****** The app has now finished! ******


questa è una soluzione che ho trovato per questo HW specifico... non è detto che funzioni in egual modo su una console stesso modello.
