Reset nand

**kalice123** · 21-07-12

Qualcuno mi dice per filo e per segno cosa fare esattamente per sbloccare la nand da un bad flash? Ho letto in giro il metodo dei pin 44-47, ma vuol dire cortocircuitare solo questi due pin oppure i pin 44,45,46 e 47?

**brundu** · 21-07-12

per resettarla i pin 44,43,42,41 della nand vanno messi in corto momentaneo fino a quando non dai il comando di lettura.

**kalice123** · 21-07-12

ho trovato dei punti alternativi su una piazzola adiacente alla nand (sto parlando di una corona 250gb), accendo la console con i 4 punti in corto e do il comando nandpro usb: -e16 0 3ff ma non mi trova l'interfaccia usb... :\

**zeruel85** · 21-07-12

Non devi accendere la console! Devi solo alimentarla!

**brundu** · 21-07-12

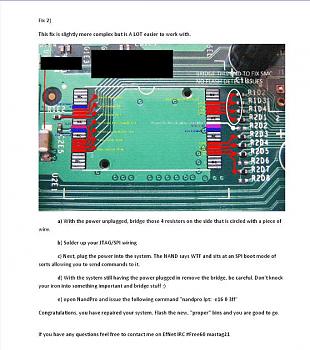

non riesco a trovare il post in cui se ne parla ma in rete ho trovato questo

**brundu** · 21-07-12

ecco se ne parla anche qua Reset della NAND su console con MoBo Trinity

**zeruel85** · 21-07-12

Dunque, per farla breve:
1) Senza alimentare, metti in corto i pin dal 41 al 44.
2) Alimenti la console (ma spenta).
3) Togli il corto (con console ancora alimentata).
4) Lanci l'erase della nand.

**kalice123** · 21-07-12

ho seguito alla lettera, nandpro non mi trova l'interfaccia usb e jrunner mi da un segnale di status 0x0000000 e non continua... solo ieri pomeriggio mi aveva dato uno status diverso ed aveva incominciato a cancellare la nand ma solo dopo aver dato errori di lettura nei primi 4 blocchi

**X-ray** · 21-07-12

prova + volte, prima di staccare il corto aspetta 5 secondi con console alimentata

**kalice123** · 21-07-12

sto provando da ieri, ho messo del nastro isolante x isolare gli altri piedini adiacenti, ho provato con 2 cacciaviti, con le spille della spillatrice, ho seguito le piste fino ai piedini di stagno sulla destra della nand ed ho saldato anche dei fili x fare dei corti con i fili, ma niente.... incomincio a pensare che il programmatore si sia rotto anche se mi programma i cpld....

**kalice123** · 21-07-12

nel frattempo mi sono moddato un mega drive :P

**kalice123** · 25-07-12

ho sostituito il maximus flasher e montato un squirter slave, come collego il programmatore alla porta usb del pc il led arancione della psu si illumina pure se il cavo non è inserito nella presa di corrente. Ho controllato i voltaggi nei punti in corrispondenza della presa dell'alimantatore (con la presa inserita nella spina di corrente e il flasher scollegato quindi) e risultano zero. Ho il dubbio che si sia fritta la scheda madre.

**kalice123** · 25-07-12

quello che non capisco è se questa mancanza di voltaggi sia dovuta ad un evenutale bad flash della nand oppure proprio della piastra madre

**pocoyo2** · 25-07-12

Un bad flash della nand non porta a voltaggi sballati.. dove li stai misurando?

Inviato da Samsung Galaxy Note

**kalice123** · 25-07-12

ho preso una immagina di una trinity sul forum di xbox-scene ci sono alcune differenze con la corona ma se guardi nella zona superiore vicino al connettore dell'alimentazione la componentistica e la sua disposizione sono le stesse.
Poi misurando con il tester i punti j2c3.6 e il j2c3.12 ho notato che il tester suona ma non so se quei punti debbano essere in corto oppure no.
http://img84.imageshack.us/img84/4893/pointsc.jpg
http://img688.imageshack.us/img688/9913/plug.jpg

Io parlo comunque da profano, ad occhio non vedo corti a parte quello citato sopra, non ci sono palline di stagno schizzate qua e la, ho solo notato l'errore in fase di lettura della nand dopo aver riscritto la nand originale e avere ripetuto la procedura per la seconda volta e poi buio completo.... la console bippa ma non si accende e nandpro mi dice che cerca l'interfaccia usb senza trovarla....

**Messiah84** · 10-01-15

Ho una corona v2 che dopo aver letto la nand e flashato la xell, si accendeva ma lo squirt non andava in debug, ho cambiato il chip e la console non si accende ma fa solo il beep iniziale, ho tolto tutte le saldature ed il chip, ho rimesso l'usb reader e il pc mi riconosce la xbox (assegna anche una lettera al dispositivo) ma è come se non ci fosse nulla all'interno, se provo a leggere o a riscrivere la nand originale non mi riconosce la nand... con questo metodo resetto la nand per farla riconoscere? Coem faccio a sapere quali sono i pin?
