Non sono sicuro della dimensione della nand di una jasper

**recchia57** · 26-03-12

Ciao ragazzi ho bisogno dell' aiuto di voi esperti. Sto facendo l'rgh ad una jasper ma non sono certo delle dimensioni della nand. Ho letto il flash config e mi dice cod : 008A3020 e dovrebbe essere da 256 mb, ma all'interno monta un chip SAMSUNG 846 PCB0 che dovrebbe essere da 512 mb. Ora la domanda è : che dimensione ha questa nand? Alla lettura mi ha chiesto la dimensione da leggere. Da 16 a 512 mb e il valore preimpostato è da 64. Che valore è corretto inserire? Grazie a tutti coloro che potranno contribuire a risolvere il mio problema.

**zeruel85** · 26-03-12

Se hai solamente il dubbio tra 256MB e 512MB, la lettura la devi fare a 64MB in ogni caso, quindi non ci sono problemi. Il discorso cambia se pensi che possa essere una 16MB.

**recchia57** · 26-03-12

Originariamente Scritto da zeruel85

Se hai solamente il dubbio tra 256MB e 512MB, la lettura la devi fare a 64MB in ogni caso, quindi non ci sono problemi. Il discorso cambia se pensi che possa essere una 16MB.

Intanto grazie per la risposta. La nand è sicuramente da 256 o 512 perchè ha una memoria interna che non ho controllato prima di iniziare. Scusa una domanda : perchè solo i primi 64mb vanno letti? I successivi mb vengono utilizzati come memoria MU per i salvataggi e avatar?

**zeruel85** · 26-03-12

Per fare l'RGH non serve che leggi/scrivi tutti i 256/512MB (diventeresti matto oltretutto

), ti bastano i primi 64MB e operi nello stesso modo di tutte le altre console. Anche quando crei il file ECC usi "nandpro usb: +w64 image_00000000.ecc".

**recchia57** · 26-03-12

Durante la lettura con nand pro mi ha dato un messaggio mentre sta ancora leggendo : ERROR :250 reading block 9B0. Cosa vuol dire? Cosa devo fare?

**zeruel85** · 26-03-12

Estrai 2/3 volte la nand e confrontale con "fc /b nanddump.bin nanddump2.bin" intanto, per vedere se sono uguali. Dopodiché usa 360 Flash Dump Tool v0.97 per aprire uno dei dump e controlla che i bad block visualizzati siano rimappati automaticamente (lo capisci dal fatto che ci sarà il bad block con una "@" oltre al bad block "reale").

**recchia57** · 26-03-12

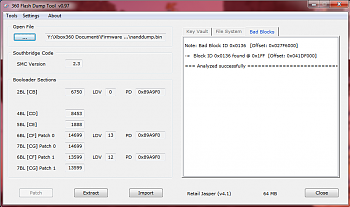

Fatto ho utilizzato 360 Flash Dump Tool 0.97 e letta la nand mi da nella sezione Bad Blocks :
Note: Bad Block ID 0x136 [Offset: 0x027f6000]
-> Block ID 0x136 found @ 0x1ff [Offset 0x041DF000]

===Analyzed successfully==========================

Adesso cosa devo fare?

**zeruel85** · 26-03-12

Il bad block che hai postato prima è diverso da quest'ultimo. Prima avevi scritto 9B0, ora 136. Il 136 non ti darà problemi. Mi spieghi meglio la situazione attuale? Il 9B0 te lo dà ancora? I vari dump sono uguali tra loro?

**recchia57** · 26-03-12

Allora i vari dump eseguiti sono tutti uguali tra loro. Ho fatto quello che ti ho scritto prima e se riapro lo stesso programma e lo faccio rianalizzare escono ancora le scritte che ti ho scritto prima. Del 9B0 non ne parla parla solo del 0136. Sto andando in confusione.....

**zeruel85** · 26-03-12

Nel post #5 mi hai scritto che NandPro ti dà il bad block 9B0. Vorrei sapere che fine ha fatto, visto che ora mi dici che i dump sono tutti uguali e hanno tutti un unico bad block, il 136.

Analizza il dump in cui ti è uscito il 9B0 sempre con 360 Flash Dump Tool.

**recchia57** · 26-03-12

Ne ho fatti 5 di dump e se lancio 360 flash dump a tutti e 5 ripete le stesse scritte che ti ho scritto prima. Ma quello che è anche strano è che durante l'estrazione della nand da 64mb mi da flash config 008A3020 e quando lo vado a riprendere con vari tool mi da flash config 00AA3020 che è un chip da 512mb.

Sto riprovando ad estrarre la nand.

**zeruel85** · 26-03-12

Allora non capisco perché avevi scritto 9B0, comunque non importa. Se i dump coincidono e hai solo il bad block 136 rimappato, non ci sono problemi. Per il discorso flash config, sì in effetti è strano. Comunque secondo me non è fondamentale, nel senso che adesso crei l'ECC con la nand da 64MB, quindi non dovrebbe essere problematica come cosa. Poi flashi l'ECC con "nandpro usb: +w64 image_00000000.ecc".

**recchia57** · 26-03-12

Sto riestraendo. Mi da sempre l'errore 9B0 e il flash config 0x008A3020. Appena finisco ti racconto....

Allora finito. Dunque adesso dopo la lettura il report dice : Block 0x136 on 0x1ff ecc...e nel programma che uso(AutGG) appare il chip 00AA3020. Mah!!

**zeruel85** · 26-03-12

C'è una cosa che proprio non riesco a capire. Parli di bad block 9B0 (hai scritto "mi dà sempre l'errore 9B0"), dopodiché magicamente su 360 Flash Dump Tool il bad block è 136. Come mai sta cosa?

EDIT: 360 Flash Dump Tool ti dice per caso il flash config? Non ce l'ho sotto mano e non mi ricordo, prova a controllare.

**recchia57** · 26-03-12

Mentre sta leggendo la nand il log in tempo reale mi da il flash config 008A3020 con errore 9B0 e quando ha finito nella maschera del software viene rivelato e NON modificabile il flash config 00AA3020 che appartiene al chip da 512mb. Ho avviato la console e nella dash alla memoria rimangono liberi circa 85mb. Quindi penso che sia da 256mb. Non solo: se chiudo il software e lo riapro (con più software) il file della nand non è valido e non viene riconosciuto.

In 360 flash dump non viene letto il flash config.

**zeruel85** · 26-03-12

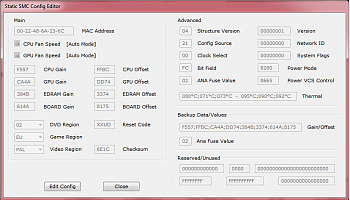

Apri un dump da 64MB sempre con 360 Flash Dump Tool e poi clicca su Tools --> Edit Config, poi posta una schermata per favore.

**recchia57** · 26-03-12

Non sono sicuro della dimensione della nand di una jasper-flash-config-gen.png

Non sono sicuro della dimensione della nand di una jasper-flash-config.png

Queste sono le schermate dell'edit config e quella generale con i bad block

**recchia57** · 26-03-12

Questo è il report dato in reale ad ora dopo le letture nand:

Big Block trovato
Flashconfig:0AA3020 Size=64
Caricamento Nand ...OK
Controllando i Bad Blocks ...
Block 136 Trovato in 0x1ff (offset:0x41DF201)

VERIFICA SMC_CONFIG
Smc Config trovato: 0x03D5C000
Lettura temperature...:
VERIFICA NAND DATA

ID: d5ffb1b5
ECC - unECC
Trovato SMC (version 2.3) : 00001000 - 00004000
Trovato Keyvault : 00004000 - 00008000
Trovato CB_A (build 6750) : 00008000 - 00011a40
Trovato CD (build 8453) : 00011a40 - 000171c0
Trovato CE (build 1888) : 000171c0 - 0006d230
Trovato CF (build 14699) : 00080000- 00084450
Trovato CF1 (build 13599) : 000a0000- 000a4450
Trovato CG (build 14699) : 00084450- 000eb5b8
Trovato CG1 build 13599) : 000a4450- 000f83f0
VERIFICA MODELLO CONSOLE
SMC 2.3 - .Verifica versione

-------------------------------------------------------------------------------------------------------------
1 file copiati.

-------------------------------------------------------------------------------------------------------------
Verificando se è modificabile...
Modello : Jasper256 CB_A_6750 GLITCHEABLE
CD_8453 Non JTAGABILE or Jtaggata
Size: 64

Cerco CPUKEY nel Database...
NON TROVATA

FileSystems:
FileSystem Active:234 offset:0x3CF9200
FileSystem Last:226 offset:0x3D4C660

Block Size File
0x00001000 0x00003000 SMC_2.3.bin
0x00004000 0x00004000 Keyvault.bin
0x00008000 0x00009A40 CB_A_6750.bin
0x00011A40 0x00005780 CD_8453.bin
0x000171C0 0x00056070 CE_1888.bin
0x00080000 0x00004450 CF_14699.bin
0x000A0000 0x00004450 CF1_13599.bin
0x00084450 0x00067168 CG_14699.bin
0x000A4450 0x00053FA0 CG1_13599.bin
0x004C0000 0x00014000 aac.xexp1
0x00560000 0x00061000 bootanim.xex
0x00880000 0x0001E000 hud.xex
0x00980000 0x00013000 huduiskin.xex
0x00A20000 0x00008000 mfgbootlauncher.xex
0x00A60000 0x0000E000 nomni.xexp1
0x00AE0000 0x00005000 nomnifwm.xexp1
0x00B20000 0x00002000 nomnifwk.xexp1
0x00B40000 0x00236000 xam.xex
0x07A20000 0x00015000 ximecore.xex
0x07AE0000 0x00002800 ximedic.xexp1
0x03BE0000 0x0004B5C0 sysupdate.xexp1
0x02140000 0x00018000 xenonclatin.xttp1
0x07C00000 0x00007000 xenonjklatin.xttp1
0x07CC0000 0x0000C000 createprofile.xex
0x02640000 0x0063A000 dash.xex
0x07520000 0x00009000 deviceselector.xex
0x07580000 0x0001B000 gamerprofile.xex
0x07660000 0x0000C000 minimediaplayer.xex
0x076C0000 0x00016000 signin.xex
0x07780000 0x00007000 updater.xex
0x077C0000 0x00009000 vk.xex
0x002A0000 0x00007090 dae.bin
0x004A0000 0x0011B000 xenonclatin.xtt
0x05000000 0x001A8000 xenonjklatin.xtt
0x05E00000 0x00090000 ximedic.xex
0x00460000 0x00000A00 crl.bin
0x07CE0000 0x00000400 secdata.bin

Nand RETAIL (Original)

-------------------------------------------------------------------------------------------------------------
Cpukey non caricata. Se la hai già, scrivila nel campo apposito.
Se ancora non la hai, seleziona il tipo di hack (Glitch/Jtag) e clicca

Crea NandXell

Nota che il flash durante la lettura era 008A3020 e adesso è 00AA3020 e il bad block durante la lettura era 9B0 e adesso è 136!!!

**zeruel85** · 26-03-12

Infatti sì, ho notato. Però ti dice anche "Jasper256" nel log che mi hai postato. Il file ECC te lo crea comunque?

**P@olo** · 26-03-12

per vedere se è da 256 o da 512, se hai la possibilità di accenderla, la accendi e guardi da quanto è ma MU.
Cmq Devi leggere 64mb, anche se io preferisco farmi anche un backup completo
