    Problema durante programmazione matrix glitcher v1 via LPT

    Allora ho creato il cavo con un db25 e con le resistenze da 3k3 e 220 (le ho costruite non avendole ma sono giuste.). Seguendo il famoso schema con anche i diodi 1n4148.
    Poi ho alimentato la scheda con 3.2V con un'alimentatore da pc, non penso che cambi tanto da 3.3V. sui punti vicino ad (A..F) cioè gnd e vcc.
    dall'altro lato sugli stessi punti (vcc e gnd) ho la stessa tensione. collego tutto e inizio a programmare con la porta 0x378 con il programma 360gcProg ma mi dice che "The chip seems to be not well powered." insomma che non sembra alimentato cioè lo legge perchè se tolgo tensione non lo trova ma a quanto pare secondo lui c'è troppa poca tensione?!?
    come potrei risolvere?
    Ultima modifica di •N0rm4llý e330; 12-03-12 alle 17: 23

  2. #2
    God L'avatar di Titty
    Data Registrazione
    Jul 2011
    Messaggi
    7,079
    Hai provato ad alimentare esternamente?

  3. #3
    Homo Modder L'avatar di Essereumano
    Data Registrazione
    Jul 2011
    Località
    Grosseto
    Messaggi
    789
    Se l'alimentatore è da 3,2v allora gli darà 3,1 o meno... Se monti il chip sulla xbox 360 (solo alimentazione) puoi prendere da li i 3,3v... il chip è alimentato anche da xbox spenta (ma con alimentatore collegato), ho già provato quando dovevo cambiare firmware "al volo" altrimenti rimedi un alimentatore stabile che dia 3,3 v...

    Installa Dropbox tramite questo link ed entrambi guadagneremo subito 500MB di spazio in più clicca qui.



    Essereumano ringrazia...

  4. #4
    Junior Member
    Data Registrazione
    Mar 2012
    Località
    Italy
    Messaggi
    13
    Si, ma scusate ho fatto i test con un fluke anche sull'uscita quindi è una misura chiara 3.2V.
    La mia 360 non l'ho neancora riaperta volevo prima programmare il chip.
    Non capisco perchè per un decimo non funziona, un mio amico mi ha detto che è la corrente è probabile?
    Cioè non si poteva programmarlo anche con due batterie AA?

    Edit: L'alimentatore è da 3.3V quello del tuo pc diciamo che ho preso là i fili arancio 3.3V e nero 0V.
    Ultima modifica di •N0rm4llý e330; 12-03-12 alle 18: 17

  5. #5
    Membro
    Data Registrazione
    Nov 2011
    Messaggi
    73
    Non è detto che il problema sia quello.

    Per come funziona il JTAG non è possibile dare informazioni specifiche sulla causa dell'errore, il programma rileva una non corrispondenza tra i dati in ingresso (il bitstream di programmazione) e quelli di uscita (che dovrebbero replicare l'ingresso in assenza di errori). Questo di solito indica una non corretta alimentazione perchè l'id check iniziale dovrebbe aver avuto successo (altrimenti avresti ricevuto un altro tipo di errore).

    Durante la programmazione l'assorbimento di corrente è superiore alla semplice lettura dell'ID, quindi si suppone che il programmatore funzioni e sia una questione di alimentazione. Ma è una deduzione, non una certezza. Io posso dirti che viene programmato anche a 2.8, come hai scritto funziona anche con due pile AA. Prova a misurare la tensione a valle del regolatore sul chip durante la programmazione, deve essere 1.8V ed è quella che fa testo più che i 3.3V dell'I/O.

    Tuttavia potrebbe anche essere una questione di collegamenti/interferenza, il bitstream di programmazione è molto più lungo di quello dell'ID, quindi una connessione non perfetta potrebbe dare problemi solo in questa fase. Prova anche ad utilizzare una resistenza diversa su TDO.

  6. #6
    Open Member
    Data Registrazione
    Oct 2011
    Località
    Roma
    Messaggi
    760
    Allora come dice freelancer, controlla che il regolatore dia 1.8V. Questo è il primo passo. Se dà 1.8V allora il problema è la porta parallela del PC. Prova a seguire lo schema light (quello senza diodi). Se non va neanche con quello prova a cambiare le impostazioni della porta parallela nel bios del pc. Se dopo aver fatto tutte queste prove non va, allora cambia pc. Personalmente ho provato a farmi vari programmatori e nonostante ciò su uno dei pc su cui ho provato non c'è stato verso di programmarlo il chip, sugli altri invece va liscio liscio. Alle volte le porte parallele fanno schifo e basta.
    Ah inizialmente vai coi cavi più corti possibile.

  7. #7
    Junior Member
    Data Registrazione
    Mar 2012
    Località
    Italy
    Messaggi
    13
    diciamo che ho fatto i collegamenti con fili diametro 0.22 e tutti all'interno di cavo schermato. (quello che uso per gli allarmi.)
    Che resistenza mi consigli di mettere?
    ora provo a misurare il regolatore.
    Edit: ho provato con 3 pc diversi di cui uno anche portatile.
    Ultima modifica di •N0rm4llý e330; 12-03-12 alle 20: 25

  8. #8
    Open Member
    Data Registrazione
    Oct 2011
    Località
    Roma
    Messaggi
    760
    c'è la guida di Raiden per quello minimale

  9. #9
    Junior Member
    Data Registrazione
    Mar 2012
    Località
    Italy
    Messaggi
    13
    no, ma lui diceva di cambiare un valore di una resistenza.

  10. #10
    Membro
    Data Registrazione
    Nov 2011
    Messaggi
    73
    Citazione Originariamente Scritto da •N0rm4llý e330 Visualizza Messaggio
    no, ma lui diceva di cambiare un valore di una resistenza.
    Io ti dicevo di variare la resistenza su TDO, ma dopo esserti assicurato che non si tratti di un problema di alimentazione (resta comunque la spiegazione più probabile). Attento anche alle interferenze. Il valore della resistenza dipende da come sono realizzate le connessioni, in teoria dovrebbe essere uguale all'impedenza caratteristica del cavo meno 30-50. Usa fili molto corti ed una resistenza da 60-100Ohm.

    Se riesci ad usare fili più corti di 8cm dovresti poter fare a meno della resistenza.

    Altro tentativo, se apri il file .svf con un editor di testo, troverai all'inizio una riga del tipo

    FREQUENCY 1E6 HZ;

    Puoi abbassare la frequenza e vedere come si comporta, prova con 1E5.
    Ultima modifica di freelancer; 13-03-12 alle 07: 27
    Raiden likes this.

  11. #11
    Junior Member
    Data Registrazione
    Mar 2012
    Località
    Italy
    Messaggi
    13
    non ho capito quale file .svf io pensavo che 360gcprog fà tutto da solo per le trinity no?
    ora provo a vedere nei file di installazione se vedo un .svf

    Edit:non vedo nessun .svf
    sapresti dirmi dove trovarlo?

    Edit2:

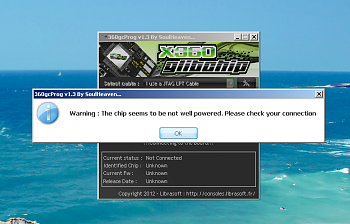

    Ecco il risultato prova di 360gcprog
    Problema durante programmazione matrix glitcher v1 via LPT-23558650.png
    Ultima modifica di •N0rm4llý e330; 13-03-12 alle 15: 00

  12. #12
    Membro
    Data Registrazione
    Nov 2011
    Messaggi
    73
    Non usare 360gcprog, usa urjtag ed i file svf che si trovano in giro.

    EDIT

    Trovi qui programma e file svf, devi solo lanciare jtag come amministratore e dare i comandi

    cable lpt 0x378

    svf [file svf dell tua console] progress stop

    puoi anche usare il comando detect per verificare che il cavo funzioni indipendentemente dalla programmazione (ti fa solo l'id check).

    http://www.mediafire.com/?dtxqgh198hj5tnu
    Ultima modifica di freelancer; 13-03-12 alle 15: 36

  13. #13
    Junior Member
    Data Registrazione
    Mar 2012
    Località
    Italy
    Messaggi
    13
    Ho accorciato il filo e mi dà sempre lo stesso errore. Ora provo urjtag.

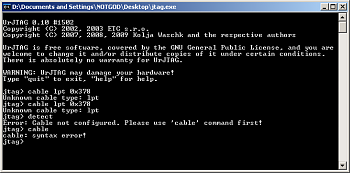

    Edit: ottengo questo errore.
    Problema durante programmazione matrix glitcher v1 via LPT-cablew.png
    premetto che sono su un fisso e che uso windows xp sp3.
    Ultima modifica di •N0rm4llý e330; 13-03-12 alle 15: 50

  14. #14
    Membro
    Data Registrazione
    Nov 2011
    Messaggi
    73
    sorry ho fatto confusione, il comando corretto è

    cable dlc5 parallel 0x378

  15. #15
    Open Staff L'avatar di X-ray
    Data Registrazione
    Aug 2011
    Località
    Calabria/Cosenza
    Messaggi
    2,629
    una foto x programmatore si può avere?

  16. #16
    Junior Member
    Data Registrazione
    Mar 2012
    Località
    Italy
    Messaggi
    13
    ora riprovo, stavo facendo le immagini.


    Edit: dinuovo errore che cosa sbaglio? sono proprio un nabbo.

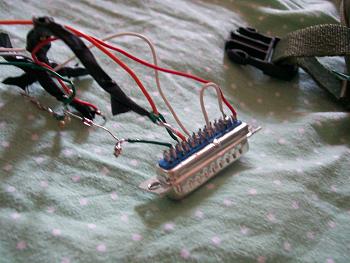

    Anteprime Allegate Anteprime Allegate Problema durante programmazione matrix glitcher v1 via LPT-programmer006.jpg
    Ultima modifica di •N0rm4llý e330; 13-03-12 alle 16: 54

  17. #17
    God L'avatar di Titty
    Data Registrazione
    Jul 2011
    Messaggi
    7,079
    Nn devi usare URLJtag con la LPT... me dove l'hai letto?

    CMq il programmatore è "pietoso"... rifallo in modo migliore e vedrai ke va... se nn sei capace prendi una Slave board e hai risolto il problema

  18. #18
    God L'avatar di Titty
    Data Registrazione
    Jul 2011
    Messaggi
    7,079
    Nn devi usare URLJtag con la LPT... me dove l'hai letto?

    CMq il programmatore è "pietoso"... rifallo in modo migliore e vedrai ke va...

  19. #19
    Membro
    Data Registrazione
    Nov 2011
    Messaggi
    73
    urjtag funziona benissimo con la lpt, funziona praticamente con qualunque tipo di programmatore ed è anche il codice che hanno usato come base per 360gcprog solo che al contrario di quest'ultimo permette un controllo migliore.

    @•N0rm4llý e330
    hai dimenticato svf davanti al nome del file.

    svf trinity.svf progress stop
    Ultima modifica di freelancer; 13-03-12 alle 17: 05

  20. #20
    Junior Member
    Data Registrazione
    Mar 2012
    Località
    Italy
    Messaggi
    13
    diciamo che non avevo le resistenze adatte e le ho costruite per questo che ho messo quel nastro isolante per paura si creassero corti. il filo era più lungo e ho tagliato.
    freelancer mi ha detto di usare urjtag vedi il post 12.
    edit: no guarda bene c'è.
    ora vado comunque a domani.
    Ultima modifica di •N0rm4llý e330; 13-03-12 alle 17: 08
