Chip RGH e schema elettrico

[nrg17]

Ciao ragazzi,

ho acquistato sulla baia 3 chip RGH, ma non essendo un elettronico, non capisco lo schema di collegamento.

Il chip è questo

http://www.eb*y.it/itm/110768082291?...ht_2174wt_1344

e lo schema si trova all'indirizzo in inserzione.
Sinceramente non capisco quali siano i pin per CPU_RST, STBY_CLK ecc ecc ... qualcuno è così gentile da delucidarmi?

Grazie in anticipo.

[Raiden]

Segui la guida su rgh in sezione

[nrg17]

Segui la guida su rgh in sezione

Raiden, mi spiego meglio.
Con un chip marchiato Thaoyu sono riuscito a glitchare, mentre con quel chip, programmato correttamente per jasper, utilizzando lo stesso schema non funziona.
Ho notato che diversamente dall'altro, non monta nulla sulla R2, e la R3 è aperta.
Ho cortocircuitato la R3 ma non glitcha lo stesso.
Inoltre ho notato che su questo chip ci sono anche R4 e R5, cosa che non c'è sul Thaoyu.

[lapht]

Dell'XC-9500 ci sono due revisioni...

[nrg17]

Dell'XC-9500 ci sono due revisioni...

... e quindi?
Devo rimuovere la R4 per caso?

[Titty]

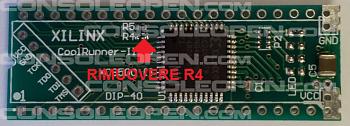

Rimuovi R4, R2 e R1 poi ponticelli R2

[nrg17]

Rimuovi R4, R2 e R1 poi ponticelli R2

Avevo ponticellato la R3 quella la apro?

[Titty]

Perchè? Scusa è su base X9500 no?

[nrg17]

Guarda bene il link sopra, io sinceramente non lo so, non sono un perito elettronico .... so solo che con l'altro chip non ho avuto questi problemi.
Questo ha 5 posizioni per le resistenze e cambia lo schema, ma in realtà è montata solo la R1...l'altro montava r1 e r2 e la r2 andava rimossa e spostata sulla r3. Con questo non lo so.

[Baccello]

E' lo stesso cmod della guida segui lo schema della guida no?

[nrg17]

E' lo stesso cmod della guida segui lo schema della guida no?

... credi che non lo abbia fatto? Per questo chiedo aiuto, con quello schema non va ... questo chip presenta delle piazzole R4 e R5 che l'altro chip non ha...

[nrg17]

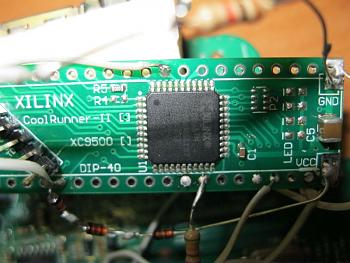

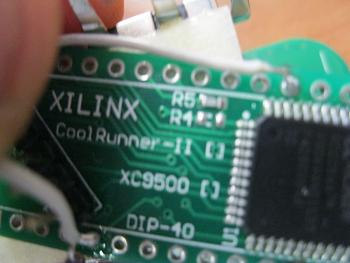

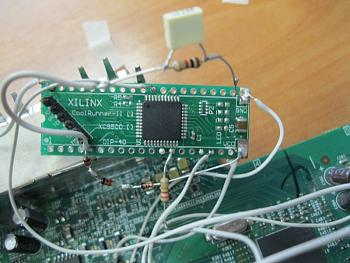

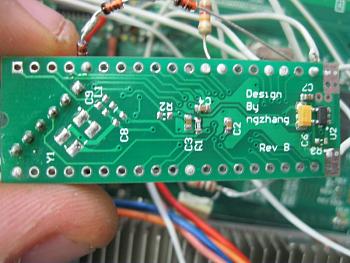

Vi posto le foto, ho rimosso il ponticello sulla R3, così vi posto le foto come mi è stato fornito il chip.
Grazie in anticipo.

[Baccello]

Mi sa che non hai letto la guida oppure hai letto quella sbagliata.
Il chip è identico:

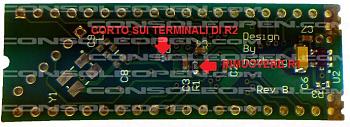

Così ad occhio dalle foto vedo che NON HAI TOLTO R1 e NON HAI FATTO IL CORTO SU R2.

http://www.consoleopen.com/forum/tut...lim-e-fat.html

[Titty]

E' quello ke dico io... nn so ke ha letto ma il chip è identico...

Poi l' installazione è penosetta... un pelino di flussante e cavo non da Alta tensione non sarebbero male

[nrg17]

Ho fatto come avete detto, ed ho risolto.
Grazie a tutti per la preziosa collaborazione, colpa mia che stavo guardando una guida sbagliata.
Portate pazienza ... è la vecchiaia
