Punti RJTOP

[Rockever82]

Ciao,

ho compilato il timing falcon rjtop, se non erro si deve fare l'installazione identica a rgh1 (pll e compagnia bella) eccetto postout che va saldato su FT6U1

giusto?
grazie

[DrSchottky]

-vcc\gnd
-postbit_0
-cpu_rst
-stby_clk
-pll_bypass

[Rockever82]

grazie, per questa mod devo flashare un ecc. rgh2 no?

[tsunami666]

Jtag...
Programmazione Storm 360 V2

[Rockever82]

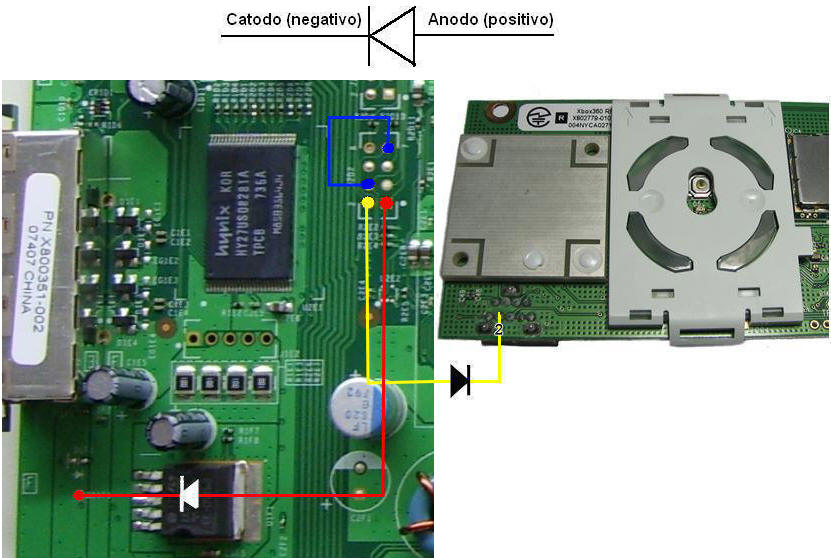

ok ho installato tutto compreso diodi, seguendo questo schema
la banda nera dei diodi sarebbe il catodo no? li ho saldati bene



ma non va, errore 1033, idee?

[DrSchottky]

Fatto aud_clamp?

[Rockever82]

scusami l'ultima mod alla fat che ho fatto manco me la ricordo,

ho seguito quello schema lì sopra con i diodi che sono andato a comprare
devo effettuare altre procedure?

è istant 1033, quindi manca qualche ultima cavolata

l'ecc l'ho flashato con rjtag e audclamp spuntato

[DrSchottky]

E infatti quello non è un wiring aud_clamp.

[Rockever82]

beh googlando mi appare sempre quello schema con i diodi, anche nella guida qui

devo seguire quest'altro con i transistor?

How to Jtag a Falcon/Zephyr [AUD Clamp] | Se7enSins Gaming Community

[DrSchottky]

O lo fai classico coi diodi o fai l'aud_clamp con gli NPN.
Ovviamente serve l'ecc corretto.

[Rockever82]

per i posteri,
lo schema da seguire è come quello lì sopra MA il fillo giallo che va collegato al moduloRF va invece collegato a Q2N1 del tutorial scritto sopra (step numero 8)

Schottky ti ringrazio del lavoro svolto con l'rjtop ma devi anche considerare che molti fanno le mod di tanto in tanto! potevi essere meno severo :d

[Pa0l0ne]

per i posteri,
lo schema da seguire è come quello lì sopra MA il fillo giallo che va collegato al moduloRF va invece collegato a Q2N1 del tutorial scritto sopra (step numero 8)

Schottky ti ringrazio del lavoro svolto con l'rjtop ma devi anche considerare che molti fanno le mod di tanto in tanto! potevi essere meno severo :d

What??
AUd Clamp è una cosa, JTAG classico un'altra. Inoltre nella creazione dell'ECC flagghi o meno il suo utilizzo..

Questo cmq e' audclamp senza transistor
