R2C9 - R3D7 - R3D9 - corona v3

**xboxbs** · 10-01-15

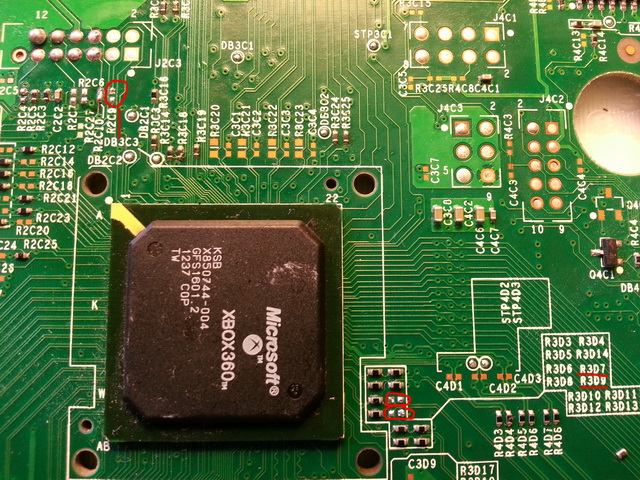

Ciao, volevo provare ad analizzare una corona che ho qua con led rosso ed errore secondario 0020.
La nand è stata letta correttamente.

Avrei bisogno di sapere i valori di questi 3 punti. E' fattibile pensare di fare un ponte senza risaldare le resistenze smd? Delle tre rimosse solo una mi dà 50 come valore, le altre nulla, ma mi sembra strano...

**X-ray** · 10-01-15

sono tutte da 50 ohm

**gigigadda** · 10-01-15

cos'è quel componente in basso a destra? proprio all'angolo sulle piste?

**xboxbs** · 10-01-15

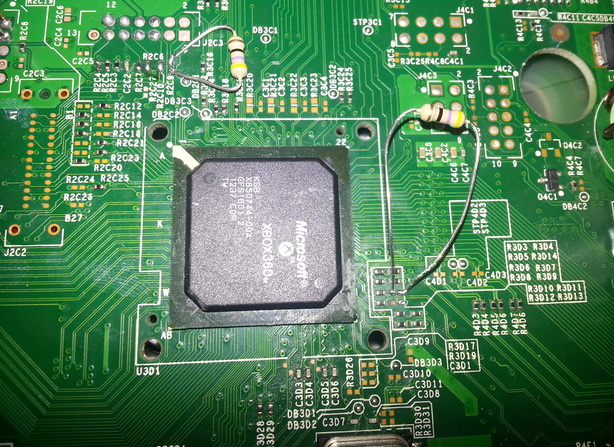

quello che stava in r2c9, dissaldato e "parcheggiato" lì

DrSchottky · 10-01-15

Ehehehe, sento puzza di Stone.
Devi fixare r3d7/9, altrimenti la GPU fa i capricci ( e ha pure ragione, gli seghi il clock!).
P.S.: penso siano da 33.

**X-ray** · 10-01-15

misurano 50 tenendo conto la tolleranza del multimetro...direi 47 al massimo

DrSchottky · 10-01-15

Hai ragione, sono 2 pulldown da 50 Ohm.
D6/8 sono da 33 Ohm

**xboxbs** · 11-01-15

Originariamente Scritto da DrSchottky

Ehehehe, sento puzza di Stone.
Devi fixare r3d7/9, altrimenti la GPU fa i capricci ( e ha pure ragione, gli seghi il clock!).
P.S.: penso siano da 33.

hai la sfera del veggente? questa corona proviene da un tentativo maldestro di rgh proprio con Stone. Mi dica, dottore, cosa sa circa lo Stone?

**X-ray** · 11-01-15

Cosa essere Stone??

**xboxbs** · 11-01-15

chip rgh mai usato (simile al run credo)
[url=http://www.westingames.com/New-RGH-X360RUN-1-1-Glitcher-Red-Board-with-96MHZ-Crystal-Oscillator-for-XBOX360-Slim-WMOX187_4450.html]New RGH X360RUN 1.1 Glitcher Red Board with 96MHZ Crystal Oscillator for XBOX360 Slim--Glitch Devices | Westingames.com[/url]
[url=http://www.thetechgame.com/Forums/t=6418071/dgx-stone-glitch-chip-first-look.html]DGX "STONE" Glitch Chip first look!!! - The Tech Game[/url]

DrSchottky · 11-01-15

Originariamente Scritto da xboxbs

hai la sfera del veggente? questa corona proviene da un tentativo maldestro di rgh proprio con Stone. Mi dica, dottore, cosa sa circa lo Stone?

Gli Stone, non avendo un oscillatore a bordo, il clock devono pur parassitarlo da qualche parte per funzionare. Quindi si attaccano al clock della GPU (100MHz se non ricordo male), che guarda caso è esposto proprio sui punti dove hai i resistori divelti. Un'installazione Stone è l'unica ragione che porta a toccare proprio quei punti.
Elementare, Watson!
