corona v5 led rosso errore 0020

**peter** · 25-11-14

Salve a tutti ragazzi volevo un aiuto se possibile.
Stavo eseguendo l rgh su questa console una corona v5 letta la nand 2 volte comparata tutto ok nessun bad block installo il chip e flash l ecc ma la console non glitchava, led verde ma niente controllo i punti ho tutti i voltaggi corretti ma tranne sul cpu rst. Rimetto il dump retail e mi da led rosso con codice errore 0020 poi ho notato che con l alimentazione attaccata ho il cpu rst a massa senza corrente invece no.
Cosa puo essere? grazie mille

**lapht** · 25-11-14

Foto del punto di saldatura del cpu_rst?

**peter** · 25-11-14

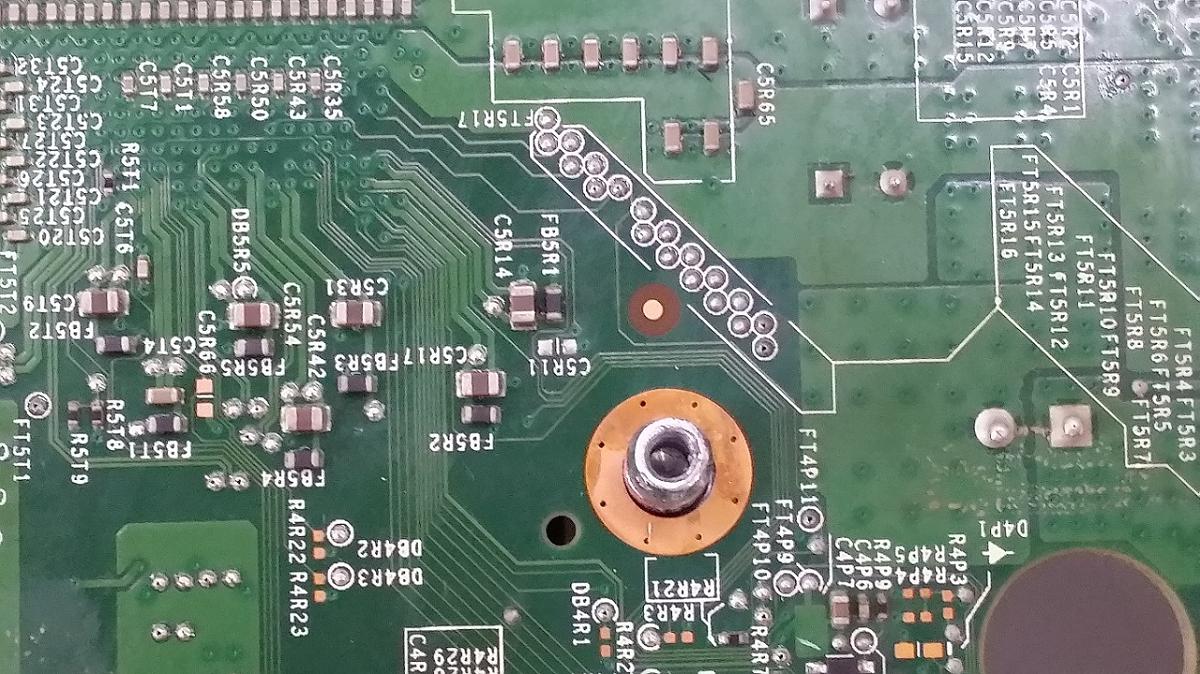

corona v5 led rosso errore 0020-20141125_160857.jpg

corona v5 led rosso errore 0020-20141125_160908.jpg

ecco le foto

**lapht** · 25-11-14

Con "CPU_RST a massa" intendi che ha 0 come tensione oppure che ha proprio la continuità verso la massa?

**peter** · 25-11-14

ha proprio la continuita verso la massa ma solo se inserisco l alimentazione mentre senza non è a massa

**lapht** · 25-11-14

Non ne sono sicuro ma è possibile che con l'alimentazione attaccata il tester ti dia valori sballati per la continuità, perchè comunque capisci che un eventuale contatto non può apparire e sparire misteriosamente.. Gira la console al contrario e misura la tensione non a console alimentata ma a console accesa

**peter** · 25-11-14

grazie mille ma anche accesa va a massa se metto l ecc mi da led verde la console e ho i voltaggi corretti su tutti i punti ma su cpu rst ho 0 poi controllo e risulta a massa

**pocoyo2** · 25-11-14

Prova a fare pressione sulla cpu mentre accendi. Ma fai queste prove sempre con nand retail

from Galaxy NOTE 2

DrSchottky · 25-11-14

Sbaglio o le prove di continuità non andrebbero fatte a piastra alimentata?

**Babilozzo** · 25-11-14

su scala ohm puoi misurare tranquillamente. Su Prova diodi o cicalino eviterei chiaramente.

**peter** · 26-11-14

Originariamente Scritto da pocoyo2

Prova a fare pressione sulla cpu mentre accendi. Ma fai queste prove sempre con nand retail

from Galaxy NOTE 2

provato ma niente sempre led rosso dopo 2 secondi che l accendo

**amon76** · 30-11-14

0020 è sintomo di gpu da reballare.....hai saldato sotto il post oppure hai usato il post fix.....dalla chiavica che c'è sulla piastra deduco che sia una xboxE...giusto? Quelle che la microzzoz ha rispolverato e rimesso in commercio...
